管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001 - 100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。
（1）物料代号a.工艺物料代号PA 工艺空气P L工艺液体PG 工艺气体PL1 | 工艺液体PGL 气液两相流工艺物料PLS 液固两相流工艺物料PGS 气固两相流工艺物料PS 工艺固体PW 工艺水B•辅助、公用工程物料代号1）空气3）水AR 空气TW 一次上水CA 压缩空气DW 饮用水IA 仪表空气DM 去离子水2）蒸汽，、冷凝水PW 纯水LS 低压蒸汽（饱和或微过热）WFI 注射水LUS 低压过热蒸汽WS 循环水（供）MS 中压蒸汽（饱和或微过热）WR 循环水（回）MUS 中压过热蒸汽CWS 冷冻水（供）S1 0.1MPa 蒸汽CWR 冷冻水（回）S3 0.3MPa 蒸汽BS 冷冻盐水（供）S6 0.6MPa 蒸汽BR 冷冻盐水（回）……HWS 热水（供）PS 纯蒸汽HWR 热水（回）SC 蒸汽冷凝水BW 锅炉供水TS 伴热蒸汽4）其它VT 排气DR 下水/排污VE 真空CS 化学污水N 气(2)主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从 01〜99。
特殊情况下允许以主项代号作为主项编号。
(3) 管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001〜999。

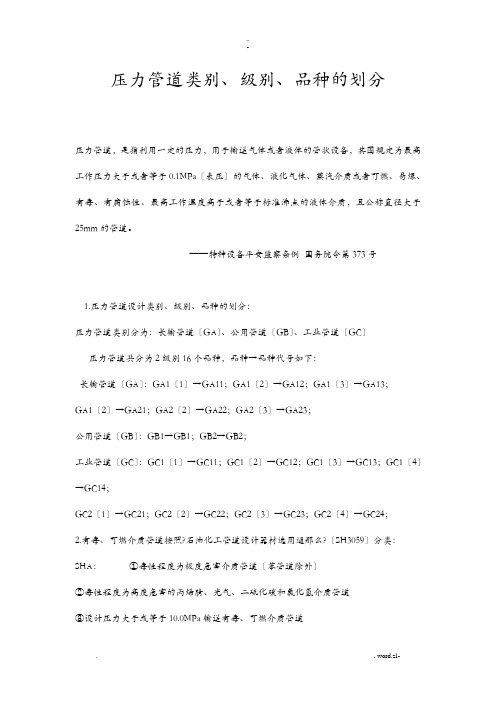

压力管道类别、级别、品种的划分压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其围规定为最高工作压力大于或者等于0.1MPa〔表压〕的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
——特种设备平安监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道〔GA〕、公用管道〔GB〕、工业管道〔GC〕压力管道共分为2级别16个品种，品种→品种代号如下：长输管道〔GA〕：GA1〔1〕→GA11；GA1〔2〕→GA12；GA1〔3〕→GA13；GA1〔2〕→GA21；GA2〔2〕→GA22；GA2〔3〕→GA23；公用管道〔GB〕：GB1→GB1；GB2→GB2；工业管道〔GC〕：GC1〔1〕→GC11；GC1〔2〕→GC12；GC1〔3〕→GC13；GC1〔4〕→GC14；GC2〔1〕→GC21；GC2〔2〕→GC22；GC2〔3〕→GC23；GC2〔4〕→GC24；2.有毒、可燃介质管道按照?石油化工管道设计器材选用通那么?〔SH3059〕分类：SHA：①毒性程度为极度危害介质管道〔苯管道除外〕②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道〔丙烯腈、光气、二硫化碳和氟化氢管道除外〕③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照?工业金属管道设计规?〔GB50316〕分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道围〔?管规?第一章第三条、?方法?第一章第二条〕〔1〕输送GB5044((?职业性接触毒物危害程度分级?中规定的毒性程度为极度危害介质的管道；〔2〕输送GB50160?石油化工企业设计防火规?及!"#!"?建筑设计防火规?中规定的火灾危险性为甲、乙类介质的管道；〔3〕最高工作压力>=0.1MPa，输送介质为气〔汽〕体、液化气体的管道；〔4〕最高工作压力>=0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；〔5〕前四项规定的管道的附属设施及平安保护装置。
《移动式压力容器安全技术监察规程》(TSG R0005-2011)第1号修改单(对2011年12月第1版的修改)一、正文修改1. 1.3.1(3)修改为：“罐体容积大于或者等于450L，气瓶容积大于或者等于150L 且气瓶容积之和不小于3000L(注1-5)；”2.1.6(2)修改为：“如果移动式压力容器产品没有或者不能被相应国家标准或者行业标准覆盖时，相关单位应当制定企业标准。
该企业标准的安全技术要求不得低于本规程的各项要求。
”3. 1.7修改为：“不符合本规程规定时的特殊处理规定“采用新材料、新技术、新工艺以及有特殊使用要求的移动式压力容器，不符合本规程要求时，相关单位应当将有关的设计、研究、试验等依据、数据、结果及其检验检测报告等技术资料报国家质量监督检验检疫总局(以下简称国家质检总局)，由国家质检总局委托有关的技术组织或者技术机构进行技术评审。
技术评审的结果经过国家质检总局批准后，采用新材料、新技术、新工艺的移动式压力容器方可进行试制、试用。
”4. 3.9.3.1修改为：“介质毒性危害程度和爆炸危险程度的确定“介质毒性危害程度和爆炸危险程度按照HG 20660《压力容器中化学介质毒性危害和爆炸危险程度分类》确定，对于该标准未列入相应的常见毒性程度表的介质，由移动式压力容器设计单位参照GBZ 230-2010《职业性接触毒物危害程度分级》的原则，确定介质毒性危害性程度。
”5. 3.10.1.2(3)修改为：“真空绝热罐体内容器的外压载荷由设计者根据制造、运输、装卸、检验、试验或者其他工况中可能出现的最大内外压力差确定；真空绝热罐体外壳的外压载荷不得小于0.1MPa。
”6. 3.11.2(2)修改为：“充装液化石油气、毒性程度为极度和高度危害介质以及强渗透性中度危害介质的罐体，其管法兰应当按照行业标准HG/T 20592至HG/T 20635系列标准的规定，密封垫片应当采用带加强环的金属缠绕垫片和专用级高强度螺栓组合；无法采用以上管法兰密封组合的，应当由设计人员根据介质、压力与温度特性确定法兰连接结构。

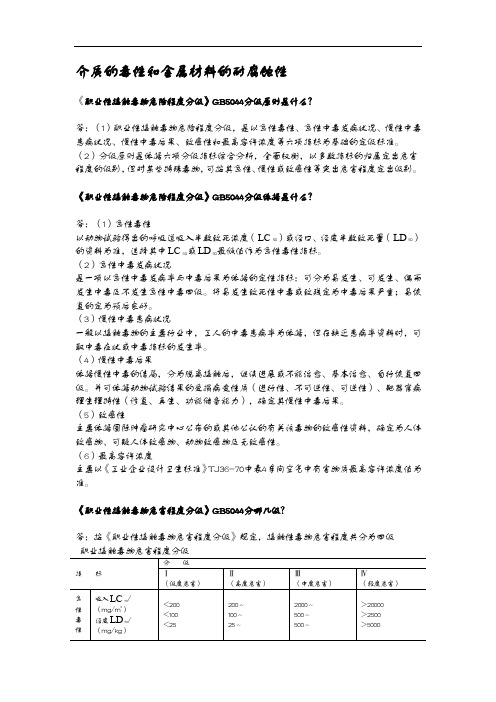

介质的毒性和金属材料的耐腐蚀性《职业性接触毒物危险程度分级》GB5044分级原则是什么？答：（1）职业性接触毒物危险程度分级，是以急性毒性、急性中毒发病状况、慢性中毒患病状况、慢性中毒后果、致癌性和最高容许浓度等六项指标为基础的定级标准。
（2）分级原则是依据六项分级指标综合分析，全面权衡，以多数指标的归属定出危害程度的级别，但对某些特殊毒物，可按其急性、慢性或致癌性等突出危害程度定出级别。
《职业性接触毒物危险程度分级》GB5044分级依据是什么？答：（1）急性毒性以动物试验得出的呼吸道吸入半数致死浓度（LC）或经口、经皮半数致死量（LD50）50或LD50最低值作为急性毒性指标。
的资料为准，选择其中LC50（2）急性中毒发病状况是一项以急性中毒发病率与中毒后果为依据的定性指标：可分为易发生、可发生、偶而发生中毒及不发生急性中毒四级。
将易发生致死性中毒或致残定为中毒后果严重；易恢复的定为预后良好。
（3）慢性中毒患病状况一般以接触毒物的主要行业中，工人的中毒患病率为依据，但在缺乏患病率资料时，可取中毒症状或中毒指标的发生率。
（4）慢性中毒后果依据慢性中毒的结局，分为脱离接触后，继续进展或不能治愈、基本治愈、自行恢复四级。
并可依据动物试验结果的受损病变性质（进行性、不可逆性、可逆性）、靶器官病理生理特性（修复、再生、功能储备能力），确定其慢性中毒后果。
（5）致癌性主要依据国际肿瘤研究中心公布的或其他公认的有关该毒物的致癌性资料，确定为人体致癌物、可疑人体致癌物、动物致癌物及无致癌性。
（6）最高容许浓度主要以《工业企业设计卫生标准》TJ36-70中表4车间空气中有害物质最高容许浓度值为准。
《职业性接触毒物危害程度分级》GB5044分哪几级？答：按《职业性接触毒物危害程度分级》规定，接触性毒物危害程度共分为四级常见职业性接触毒物危害程度分级举例②接触多种毒物时，以产生危害程度最大的毒物的级别为准。
《压力容器中化学介质毒性危害和爆炸危险程度分类》HG20660中化学介质毒性危害程度如何分类？答：根据毒性危害程度分为极度危害、高度危害和中度危害三类（轻度危害的化学介质、本标准中未予列入）。
1、【多选题】《中华人民共和国特种设备安全法》规定，特种设备()、检测人员和()应当按照国家有关规定取得相应资格，方可从事相关工作。
(AB)A、作业人员B、安全管理人员C、维修人员2、【多选题】《压力管道安全技术监察规程一工业管道》规定:属于下列哪些情况的管道,应适当缩短检验周期？(ABCD)A、新投用的GC1、GC2级的(首次检验周期一般不超过3年)B、发现应力腐蚀或者严重局部腐蚀的C、承受交变载荷,可能导致疲劳失效的D、材料产生劣化的,在线检验中发现存在严重问题的3、【多选题】一般产生爆炸必须具备三个条件：()。
(ABC)A、存在可燃气体、易燃液体、薄雾B、上述物质与空气混合，其浓度达到爆炸极限C、存在足以点燃爆炸性混合物的火花或高温D、存在空气4、【多选题】以下属于管道元件的是()。
(ABCD)A、三通B、四通C、异径管D、弯头5、【多选题】压力管道安全保护装置是指压力表、测温仪表、安全阀、()。
(AB)Z爆破片装置B、爆破片装置和安全阀组合使用装置C、放空D、以上都是6、【多选题】压力管道按敷设位置分为()。
(ACD)A、架空管道B、穿越管道C、地沟敷设管道，D、埋地管道7、【多选题】工业管道识别由()等组成。
(AB)A、物质名称、流向B、主要工艺参数C、温度D、以上都是8、【多选题】弹簧式安全阀根据阀瓣开启高度不同，分为()0(AC)A、全启式B、半启式C、微启式D、其他选项全对9、【多选题】管道按输送介质的腐蚀性分为()。
(AB)A、腐蚀性介质管道B、非腐蚀性介质管道C、剧毒管道D、其他选项全对10、【多选题】输送（）压力管道的使用单位应具备：事故预防方案（包括应急措施和救援方案）、巡线检查制度、根据需要建立抢险队伍，并且定期演练。
（ABe）A、可燃B、易爆C、有毒介质11、【单选题】O适用于不需要经常拆卸,不需要经常清洗的管道。
（C）A、热水拌热B、蒸汽拌热C、电拌热D、余热拌热。
风管系统按其系统的工作压力（P）划分为三个类别：P≤500Pa为低压系统500Pa＜P≤1500Pa为中压系统P＞1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高；GC3 级安全等级最低。
4.1 符合下列条件之一的工业压力管道为GC1 级：4.1.1 输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。
4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）。
4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道，以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。
4.2 符合下列条件的工业压力管道为GC2 级：除4.3 条规定的GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1 条规定（GC1 级）的管道。
4.3 符合下列条件的工业压力管道为GC3 级：输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。
