35M预制箱梁架设施工方案预制箱梁是指在工厂条件下预制完成的箱形截面梁，具有较好的整体性能和可靠性，主要用于桥梁、隧道、地铁等工程的梁架施工。
在35M预制箱梁梁跨的项目中，梁架施工是一个重要的环节，是确保项目进度和质量的关键之一、下面将介绍35M预制箱梁梁架设施工方案。
一、梁架施工前的准备工作1.施工准备：确定施工原则、施工单位以及相关负责人员，明确责任分工。
2.材料准备：检查预制箱梁的数量及质量，准备好需要使用的附件设备。
3.现场准备：清理施工现场，确保施工现场平整、无杂物，搭建临时支架，确保施工安全。
4.质量控制：进行现场质量检测，确保预制箱梁的质量合格。
5.安全措施：明确施工安全规范，做好安全教育，配备好必要的安全防护措施。
二、梁架施工过程1.安装支撑：根据设计要求和施工图纸，搭建横跨在桥墩顶部的支撑结构，用以支撑箱梁的安装。
2.吊装箱梁：通过吊车等设备，将箱梁吊装到支撑结构上，并进行水平调整和固定。
3.调整位置：根据设计要求，对吊装的箱梁进行位置调整，确保箱梁的位置准确无误。
4.连接箱梁：将箱梁按设计要求连接起来，采用高强度螺栓等连接件进行连接，形成连续的箱梁结构。
5.施工验收：对已连接好的箱梁进行验收，检查梁体的质量及连接是否牢固，确保梁架施工质量符合要求。
6.撤除支撑：在箱梁连接完毕后，撤除横跨在桥墩顶部的支撑结构，确保箱梁的自然受力状态。
7.安全防护：在施工过程中，要做好安全防护工作，保证工人的安全，并根据实际情况及时调整施工方案。
三、梁架施工后的收尾工作1.清理现场：将施工现场的杂物清理干净，恢复原来的环境。
2.记录资料：记录梁架施工的全过程，包括吊装、调整、连接等工作，做好施工记录。
3.验收复核：对梁架施工的质量进行复核，确保各项工作符合规范要求。
4.通知交底：将梁架施工的情况通知相关部门，做好工程交底工作。
以上就是35M预制箱梁梁架设施工方案的内容，希望可以对相关工程施工人员提供一定的参考和指导。
一、工程概况番禺11号公路跨线桥为广州东二环珠江黄埔大桥引线工程，位于化龙镇东南侧。
桥分左右幅，共15跨，全长505m。
上部分为四联：第一联4×30m预应力混凝土现浇连续箱梁；第二、三联均为4×35m装配式预应力混凝土连续箱梁，共35m预制箱梁80片,半桥宽设5片预制箱梁。
第四联2×40+25m预应力混凝土现浇连续箱梁。

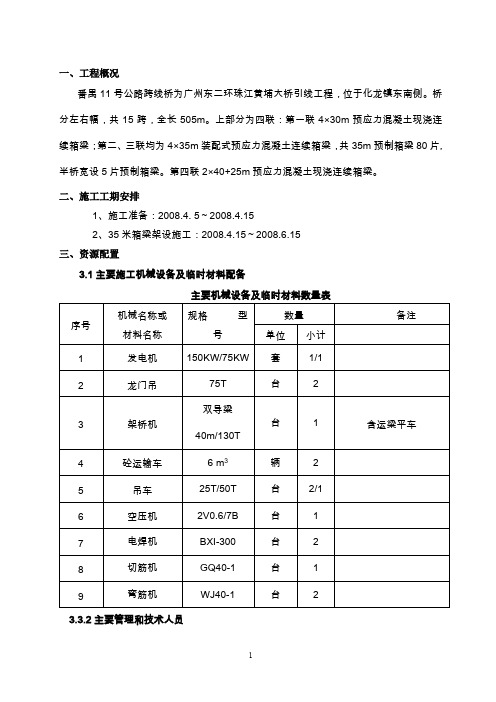

二、施工工期安排1、施工准备：2008.4. 5～2008.4.152、35米箱梁架设施工：2008.4.15～2008.6.15三、资源配置3.1主要施工机械设备及临时材料配备主要机械设备及临时材料数量表3.3.2主要管理和技术人员主要管理及技术人员目前均已到位,具体详见下表:箱梁架设施工主要管理及技术人员表四、箱梁架设方案及施工方法预制梁长35m，重约114T，施工中采用40m/140T双导梁架桥机架设。
架桥机在第一联现浇梁桥面拼装，架设方向从4号墩向12号墩架设，全幅架设。
利用龙门吊配合轨道平车进行运梁、喂梁。
预制梁架设的施工流程4.1支座安装4.1.1临时支座的安装和拆除由于先简支后连续施工，涉及到体系转换，需要采用临时支座。
临时支座采用φ219钢管填干砂及C50混凝土制作。
（1）临时支座的安装预制梁架设前，先安装永久支座，然后安放临时支座及墩顶现浇段底模，梁体架设置于临时支座上成为简支状态，及时连接桥面板钢筋及端横梁钢筋，浇筑墩顶连续段混凝土，再进行负弯矩束张拉施工，拆除临时支座，形成连续体系。
临时支座安装前先在盖梁上放样定位，临时支座安装后不得影响永久支座的安装和现浇段的施工。
测定临时支座安装高程，根据板式橡胶支座顶面高程调节砂桶内干砂高度，使梁底高程达到设计要求。
（2）临时支座的拆除桥梁架设后，立即进行现浇段的制作，当现浇段负弯矩张拉压浆压浆及桥面砼板强度达到设计值的95%后，拆除临时支座，完成体系转换。
在临时支座φ219mm钢管的底部用氧炔焰割一小孔，轻敲管壁，则管内的干砂即会漏出，同时上面的混凝土圆块也会掉入管内，抽出钢管即拆除了临时支座。
35m小箱梁架设施工技术方案1、编制依照1.1 本标段合同文件；1.2 施工设计图纸及施工图设计技术交底报告；1.3 龙口至青岛高速公路莱西至城阳段项目工程建设管理手册；1.4 山东省高速公路施工标准化管理指南；1.5 《公路工程查验评定标准》（JTG F80/1 —2004）；《公路桥涵施工技术规范》JTJ041-2011 ；1.7 《公路工程施工安全技术规程》JTJ076-95 ；1.8 本标段整体施工组织设计和整体施工进度计划；1.9 现场踏勘检查所获得的相关资料；1.10 我单位施工实力、架桥设施及长远从事公路工程所积累的丰富施工经验。
2、编制原则2.1 严格依照设计文件、技术规范和质量查收标准的原则。
能够正确指导施工，保证工程质量优异。
2.2 坚持脚扎实地的原则。
脚扎实地的确定工期、施工方案，保证按期、优异、安全、高效达成本工程建设任务。
2.3 依照我单位现有的施工技术水平，结合近似工程施工经验及施工机械设施配套能力。
3、工程大要我标段 K139+460分别立交，位于平曲线超高段，横向左高右低，桥面横坡 3%，纵向上坡，坡度，斜交 65°。
桥梁上部采用预应力混凝土箱梁简支转连续结构，全桥16孔，孔径均为 35m，分左右幅，一孔单幅 6片小箱梁，全桥共有 35m小箱梁 192片。
小箱梁在预制场集中预制，预制场设置在 K138+600～K139+080段路基上，距离待架桥位 0号台（架设起点）约 100m。
预制箱梁均为顶宽 2.4 米，底宽 1.0 米，梁高 1.8 米，纵桥向梁与梁之间设现浇湿接缝，箱梁中到中之间的距离为。
预制箱梁分边跨中梁、边跨边梁、中跨中梁、中跨边梁四各种类。
箱梁最大重量约120t 。
桥台顶采用 GYZF4300×76mm四氟滑板支座，桥墩顶采用 GYZ450× 84mm圆板橡胶支座。
采用 XFQJ40/160（Ⅰ）桥式架桥机进行小箱梁架设。
双导梁架桥机施工方案一、引言双导梁架桥机是一种常用的大型桥梁施工设备，它具备高承载能力、高效率和灵活性的特点。
本文档将详细介绍双导梁架桥机的施工方案，包括施工准备、施工步骤、安全措施等内容。
二、施工准备在进行双导梁架桥机施工前，需要进行一系列的准备工作，主要包括以下内容：2.1 确定施工方案根据桥梁设计图纸和实际施工情况，确定适合的双导梁架桥机施工方案。
该方案应包括施工步骤、梁段拼装顺序、工艺要求等。
2.2 选择合适的双导梁架桥机根据桥梁设计的参数和施工方案的要求，选择合适的双导梁架桥机。
考虑到桥梁的跨度、承载能力和施工环境等因素，确保选用的架桥机满足施工需求。
2.3 准备施工材料和设备根据施工方案，准备好所需的梁段、支撑设备、吊装工具等材料和设备。
同时，确保这些材料和设备符合安全规范，并进行必要的检测和验收。
2.4 制定施工计划和时间安排根据实际情况和施工方案，制定详细的施工计划和时间安排。
确保各施工步骤的顺序合理、时间充裕，并与相关部门和人员进行沟通和协调。
三、施工步骤双导梁架桥机施工的基本步骤包括梁段安装、吊装、定位和固定等。
具体的施工步骤如下：3.1 梁段安装依据施工方案和设计要求，将预制的各个梁段逐一安装在临时支承上。
在安装过程中，需要注意梁段的顺序、连接方式和精确度，确保梁段安装的准确性和稳定性。
3.2 吊装采用双导梁架桥机进行吊装作业。
根据施工方案的要求，合理安排吊装点和吊装顺序。
在吊装过程中，操作人员要严格按照操作规程进行操作，确保吊装安全和准确性。
3.3 定位将吊装好的梁段准确地定位到预先设置好的位置上。
通过调整和调节双导梁架桥机的位置和姿态，确保梁段的准确对接。
3.4 固定在梁段安装和定位完成后，对梁段进行固定。
主要采用螺栓和焊接两种方式进行固定。
在固定过程中，要确保固定的牢固性和稳定性，检测和修正任何不合格的固定。
四、安全措施在双导梁架桥机施工过程中，为确保工人和设备的安全，需要采取以下安全措施：4.1 执行施工安全规范施工人员必须熟悉并严格执行相关的施工安全规范和操作规程。
一、工程概况本工程为某高速公路桥梁工程，采用双导梁架桥机进行箱梁的吊装和安装。
箱梁类型为预应力混凝土箱梁，长度35米，宽度为1.5米，高度为0.8米，重量约为35吨。
施工过程中，需确保施工安全、质量优良、进度合理。
二、施工准备1. 施工队伍：组建专业的施工队伍，包括技术人员、施工人员、安全员等，明确各自职责。
2. 施工设备：确保双导梁架桥机、汽车吊、龙门吊、轨道平车、卷扬机等设备的完好，并进行必要的检查和维护。
3. 施工材料：准备足够的钢筋、水泥、砂石等原材料，确保材料质量符合设计要求。
4. 施工场地：对施工场地进行平整、压实，确保场地坚实、稳定。
5. 施工图纸及资料：熟悉施工图纸，了解设计要求，掌握施工技术规范。
三、施工工艺1. 双导梁架设（1）在已完成的桥面上铺设轨道，确保轨道水平、牢固。
（2）安装双导梁，连接纵移系统、横移系统、起吊系统以及行车等设备。
（3）进行双导梁的纵移，使其到达安装桥孔就位，注意验算抗倾覆稳定体系。
2. 箱梁吊装（1）由预制场出坑龙门吊梁，横移至临时墩位置，并吊上临时墩上的轨道平车。
（2）将要安装的箱梁移出临时墩，从安装好的桥面横移至桥上的轨道位置，并装上轨道平车。
（3）由卷扬机牵引平车，将箱梁纵向运输至双导梁尾部，待吊箱梁前吊点到达前行车吊点时，卷扬机暂停。
（4）由前行车起吊系统吊起箱梁前吊点，再继续纵移箱梁；待箱梁后吊点到达后行车吊点时，同样由后行车起吊系统吊起箱梁继续往前移动箱梁。
（5）待箱梁到达桥孔位置时，首先落梁，使梁底略高于支座垫石，接着横移箱梁就位落梁。
3. 箱梁安装（1）反复调整，使箱梁就位准确，精度应符合技术规范的要求。
（2）安装好临时支座和永久性支座。
（3）检查箱梁安装质量，确保符合设计要求。
四、施工注意事项1. 严格按照设计要求和技术规范进行施工，确保工程质量。
2. 重视安全施工，加强施工现场安全管理，确保施工人员安全。
3. 定期对施工设备进行检查和维护，确保设备正常运行。
35m小箱梁架设施工技术方案1、编制依据1.1本标段合同文件；1.2施工设计图纸及施工图设计技术交底报告；1.3龙口至青岛高速公路莱西至城阳段项目工程建设管理手册；1.4山东省高速公路施工标准化管理指南；1.5《公路工程检验评定标准》（JTG F80/1—2004）；1.6《公路桥涵施工技术规范》JTJ041-2011；1.7《公路工程施工安全技术规程》JTJ076-95；1.8本标段总体施工组织设计和总体施工进度计划；1.9现场踏勘调查所获得的相关资料；1.10我单位施工实力、架桥设备及长期从事公路工程所积累的丰富施工经验。
2、编制原则2.1严格遵循设计文件、技术规范和质量验收标准的原则。
能够正确指导施工，确保工程质量优良。
2.2坚持实事求是的原则。
实事求是的确定工期、施工方案，确保按期、优质、安全、高效完成本工程建设任务。
2.3根据我单位现有的施工技术水平，结合类似工程施工经验及施工机械设备配套能力。
3、工程概况我标段K139+460分离立交，位于平曲线超高段，横向左高右低，桥面横坡3%，纵向上坡，坡度，斜交65°。
桥梁上部采用预应力混凝土箱梁简支转连续结构，全桥16孔，孔径均为35m，分左右幅，一孔单幅6片小箱梁，全桥共有35m小箱梁192片。
小箱梁在预制场集中预制，预制场设置在K138+600～K139+080段路基上，距离待架桥位0号台（架设起点）约100m。
预制箱梁均为顶宽2.4米，底宽1.0米，梁高1.8米，纵桥向梁与梁之间设0.386m 现浇湿接缝，箱梁中到中之间的距离为2.82m。
预制箱梁分边跨中梁、边跨边梁、中跨中梁、中跨边梁四种类型。
箱梁最大重量约120t。
300×76mm四氟滑板支座，桥墩顶采用GYZ450×84mm圆板橡胶桥台顶采用GYZF4支座。
采用XFQJ40/160（Ⅰ）桥式架桥机进行小箱梁架设。
4、工期安排4.1总体计划安排根据K139+460分离立交桥梁下部结构的施工进度，预制梁场制梁、存梁能力以及箱梁架设能力、施工经验，并结合运架设备到场拼装时间等重要因素，合理安排工期，初步确定于2013年11月12日开始架设第一孔箱梁（左幅第一孔），2014年6月30日前架设完成最后一孔箱梁（右幅第16孔）。
35米预应力小箱梁架设施工方案上跨二广高速桥、朱家仓互通A匝道桥35米预应力小箱梁架设施工方案一、工程概况K76+571.875上跨二广高速桥共有35米预应力小箱梁2孔×6片12片,AK0+230朱家仓互通A匝道桥共有预应力小箱梁2孔×3片6片。
两座桥上部结构均为2-35米先简支后连续箱梁。
箱梁采用多箱独立预制,由预制标负责施工;简支安装,现浇连续接头形成先简支后连续的结构体系由我标负责。
预制箱梁顶宽中梁2.4米,边梁2.85米,底宽1.0米,梁高2.0米,斜交135°匝道斜交130°,桥面横坡2%,纵桥向梁与梁之间设1.04米(匝道桥0.4米)现浇湿接缝,箱梁中到中之间的距离为3.44米(匝道桥为2.8米)。
预制箱梁分边跨中梁、边跨边梁两种类型。
箱梁最大安装重量:边梁127.8T,中梁122.4T。
预制箱梁、横梁、现浇接头、湿接缝均采用C50砼。
桥台采用GYZF4275×72mm滑板圆板式橡胶支座,桥墩采用GYZ400×88mm普通板式橡胶支座。
二、施工准备1、在墩顶、盖梁施工完毕后,2、施工人员3、施工机械4、施工材料三、施工工艺四、施工方法1、施工准备(1)用全站仪对本桥跨距进行认真复核,提供架梁前的第一手资料。
根据实际放出的线路中心线里程,在桥墩顶面放出每孔箱梁的纵向中心线及其端线,以及支座中心点等,根据实际放出的线路中心线和墩中心里程,在盖梁支座垫石混凝土在到强度后测量放出板端位置横线及支座中心位置和底部轮廓线,在梁端位置横线上定出各梁底部边缘的点,为梁的安装做好准备。
(2)对支座垫石进行抄平,严格控制垫石的平整度和标高,永久支座和临时支座都已准备到位。
(3)对施工区域进行封闭,保证安全。
(4)架桥桥对架梁施工人员认真的进行技术交底,合理组织施工人员、施工机械。
2、架桥机(1)架桥机组成双导梁架桥机结构组成,由起重行车,主横梁,主横梁纵移台车,主导梁,辅导梁,辅支腿,前支腿,后支腿,前横梁,整机横移台车,前、后摇滚总成,滚压泵站,前、后横联,电气控制等组成。
贵安新区金马路道路工程1标段(K0+000～K4+200)段土建工程35m箱梁架设施工方案编制：审核：批准：中铁一局集团贵安新区金马路1标项目经理部二○一三年十月一、工程概况本标段1#桥在K1+413.588～K1+835.860范围内跨越102省道及贵黄高速公路，跨径组合为左幅11×35m、右幅为11×35 m简支变连续小箱梁。
上部机构采用预制吊装施工，下部结构采用重力式桥台，桥墩采用大悬臂双柱墩，桥梁全长394m；单幅桥宽21.5米，桥梁面积16942㎡。
在施工左幅3#、4#桥墩基础及右幅2#、3#桥墩基础时应对横跨102省道进行防护围挡。
本桥还需横跨贵黄高速公路，在箱梁梁架设时应对跨贵黄高速及102省道进行防护。
3#桥位于K3+288.7～K3+400.7范围内跨越林东煤矿支线，跨径布置为3×35m简支变连续小箱梁，桥梁分孔线的法线与道路中线夹角为0°，为正交桥左右幅桥梁全长均为112m，单幅桥宽21.5m；4#桥位于K3+663～K3+707范围内跨越规划湖林支线，跨境布置为1×35m简支小箱梁，桥梁分孔线的法线与道路中线夹角为0°，为正交桥左右幅桥梁全长均为44m，标段内共有15跨210片35m小箱梁需进行架设。
二、项目部架梁施工组织机构三、施工总体规划根据施工的工期要求和现场条件、梁跨现场实际情况，快贵黄高速公路大桥拟采用1套型号为DF40-150Ⅲ导梁架桥机，从1#桥台向0#桥台方向轴进行预制梁的架设。
本标段跨贵黄高速公路大桥架梁施工拟从2013年12月5日开始至同年12月25日完工并清场，合计工期约20天。
四、架桥机技术参数、拼装和施工要求4.1 DF40-150Ⅲ主要技术性能参数如下：4.1.1单片35m预制箱梁重量分析：K1+629跨贵黄高速大桥由左、右两幅独立的桥梁组成，共11跨，合计154片梁，中跨梁长34.40m，边跨梁长34.66m，单片中跨中梁混凝土总方量为：42m3 (查施工设计图纸), 单片中跨边梁混凝土总方量为：42m3，单片边跨中梁混凝土总方量为：43m3, 单片边跨边梁混凝土总方量为：543m3，取砼最大数值，方量按C55砼理论重计算（C55砼理论重查施工配合比）：2400kg/m3×42.5=102000kg，折合吨位为：102T，钢材重约：10 T（其中包括箱梁、堵头、齿板、封锚钢筋及钢绞线）,二者合计总重量为112T，DF40-150Ⅲ导梁架桥机总吨位为150T，因此满足施工要求。
神河高速公路LJZ-1标项目部35米箱梁安装施工专项方案山西路桥建设集团神河高速公路LJZ-1项目部二〇一二年七月二十五日35米箱梁安装施工方案一、工程概况：K11+527义井1号桥为5-35m预应力箱梁桥梁，起止桩号为K11+436.5—K11+617.5，桥长181.4m，上部结构采用5孔先简支后连续预应力混凝土箱梁,下部结构采用柱式墩、肋板台，灌注桩基础。
全桥共计5跨35m，前右角90度，共有35m 箱梁40片。
为确保工程进度，我合同段计划进行35m箱梁安装，为加强箱梁安装的安全、质量管理，努力消除安全隐患，进一步提高安装施工工艺，现上报该桥箱梁安装方案。
二、主要施工方法1、吊装平面示意图图表 12、准备工作盖梁、箱梁构件经检查评定质量合格，支座的受力情况及安装位置符合设计要求，起吊时所有设备准备齐全，场地清理处理完成，请监理工程师批准后正式进行箱梁安装施工。
架设方法的选择根据桥位地形条件，箱梁预制场地的位置及本部多次对同型箱梁的安装经验，基于现有准备，决定采用预制场吊车起梁，把预制箱梁装在运输车上从预制场拖运至0#桥台处。
用吊机起吊，缓慢移至放在盖梁上，逐步安装4块箱梁后，采用双吊机抬吊法使箱梁逐步安装就位。
三、总体施工计划及安排：1、计划5天安装16片35m预应力箱梁。
箱梁安装施工拟定于2012年7月30日—2012年8月1日。
2、根据本工程的特点及施工场地等因素，箱梁安装顺序为：首先安装1跨，然后2跨，再安装3跨，再安装4跨，再安装5跨，每跨按梁板编号1、2、3、4逐块安装。
3、吊装方法：1）、运梁方式，预制场负责装车，投入2台100t汽车吊车进行装车，并派出2台大型运梁专用车运输预制梁，运梁车运梁至吊梁现场，在现场由2台150T吊车卸梁并实施吊装，跨间吊梁顺序一般由现场安排。
跨内吊装全部从便道方向靠拢。
（即现场道路两侧最远距离向最近方向架设）2）、边跨箱梁在距端头50cm处预留了吊装孔，穿过吊装孔吊装预制梁捆扎起吊钢丝绳时，先用预先焊制的角钢包住箱梁上预留的吊装孔，然后进行吊装；中跨箱梁吊装时直接用角钢包裹住吊装位置直接进行吊装。
高架桥35m预制小箱梁的施工技术摘要详细介绍了35m预制小箱梁的预制工艺和安装施工技术。
结合现场施工条件，对预制场地、台坐、箱梁定型组合钢模、混凝土施工等进行了施工优化，并加强夏季质量控制措施。
箱梁的安装，采用了轨道平车运梁，架桥机吊装。
施工上因地制宜，确保了箱梁施工质量。
所提供的方法和措施，为类似工程提供借鉴和参考。
关键词高架桥；小箱梁；预制；运输；吊装1 工程概况江苏无锡金城路东段工程D标，位于沪宁高速公路无锡东出口。
工程主线高架桥主桥全长210m共6跨，其中跨沪宁高速2跨已实施，本次施工Z31～Z35共4跨，计140m。
桥梁上部结构采用跨径35m的简支小箱梁，斜交33.308°，梅清路下穿Z32～Z33跨，并需确保交通，如图l所示。
高架桥宽48m，分左右两幅，中间空10m，见图2。
左幅宽30m，每跨7片箱梁，右幅宽18m，每跨4片箱梁，全桥共44片箱梁，设计单片梁重136t。
图1 桥梁纵断面示意图 (m)图2 箱粱横断面示意图（m)2 施工特点1) 施工工期紧，并处于夏季6、7、8三个月，对混凝土的施工质量、养护提出更高要求。
2) 预制箱梁跨径大，整体性要求高，施工中必须杜绝施工冷缝，模板、钢筋、混凝土、预应力等施工必须保证质量。
3) 箱梁预制场地至桥位安装位置距离350m。
无良好运输道路，给箱梁运输安装带来一定困难。
4) 箱梁设计重量有136t，并要确保交通施工。
箱梁安装有较高技术要求。
3 施工方案的选择1) 预制场地。
根据现场条件及施工进度，预制场地范围为21m×190m，包括堆梁区、预制区、混凝土通道、钢筋堆放及加工区。
预制场共建15个台座，箱梁堆放区采用双层堆放，最大存梁12片。
预制场安装2台LM一80×2型龙门吊配合起梁吊运。
2) 箱梁制作。
箱梁预制为炎热的夏季，每根箱梁混凝土50～60m3。
如浇筑混凝土顺序采用先底板完成后，再放置内模和绑扎顶层钢筋，当中有约3h间隔，必然易产生冷缝、工作缝。
