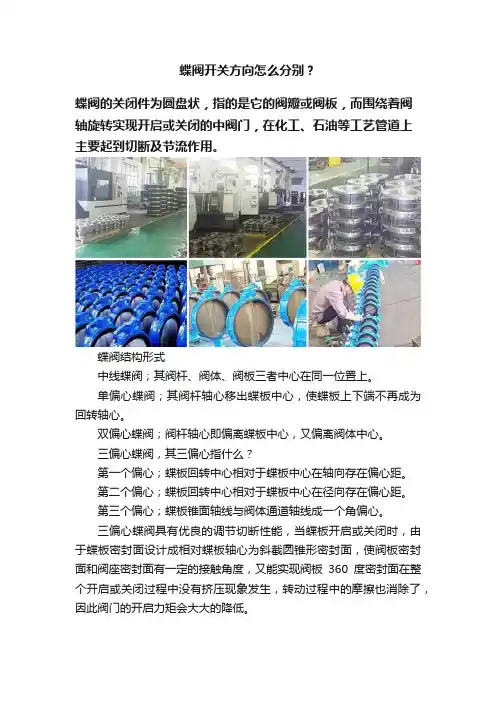

中线蝶阀单偏心双偏心三偏心蝶阀之间的区别

常用阀门简介管路阀门接口（法兰）标准：德标－国家机械部标准、国标美标－化工标准1.闸阀:又叫闸板阀或闸门,阀体内有一闸板于介质的流动方向垂直,调节闸板的高度,可以调节流体的流量。

闸阀的,但部分开启时,闸板易受流体浸湿,流体流动时会引起闸板颤动,密封面易磨损。

闸阀的缺点是结构复杂,价格较贵,不易修理,阀座槽中易沉积固体物质而关不严。

所以温、耐压）的输送管道中,也用作放空阀和低真丝系统的阀门。

闸阀是常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。

闸阀适用于压力、温度及口径范围很大,尤其适用于中、大口径的管道。

闸板阀门适合于在全开或全关的状态下工作，如果闸板长时期处于半开关的状态下工作，闸板的密封面会因受介质冲刷而变得不严密。

闸阀阻力小,( 且关断性较好)关闭后密闭性好,内漏少,常用于干管的关断;2.截止阀:与闸阀相比,结构简单,制造与维修方便,调节性能好,广泛用于各种介质的输送管道中。

但流体通过截止阀时有方向的改变,所以阻力较大,不宜用于粘度大、含有悬浮物质和易结晶物料的管路,也不宜作放空阀及低真空系统的阀门。

截止阀广泛用于各种受压流体管路,在蒸汽和压缩空气管路也常用截止阀。

不适合用于颗粒介质、漏水截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,可用作调节流量,但其自身的阻力较大，且盘根容易漏水。

截止阀适用压力、温度范围很大,但一般用于中、小口径的管道。

截止阀阻力大,阀权值高,所以用来调节末端的流量比较合适;3.节流阀:节流阀是通过改变流道截面以控制流体的压力及流量,属于调节阀类,但由于它的结构限制,没有调节阀的调节特性,故不能代替调节阀使用。

截止型节流阀在结构上除了启阀件及相关部分外,均与截止阀相同。

节流阀的启闭件大多为圆锥流线型。

4.调节阀:调节阀用于水、蒸汽管网上作为调节流量之用,自锁型能使管网始终保持平衡状态。

定位器＋阀体调节阀是关不死的，零点产生漂移初始阀调零点压力变化（气源参数变化）机械式定位器－初始阀调节困难；电气式定位器5.球阀:球阀用一个中心开孔的球体作阀心,旋转球体控制阀的开启与关闭。

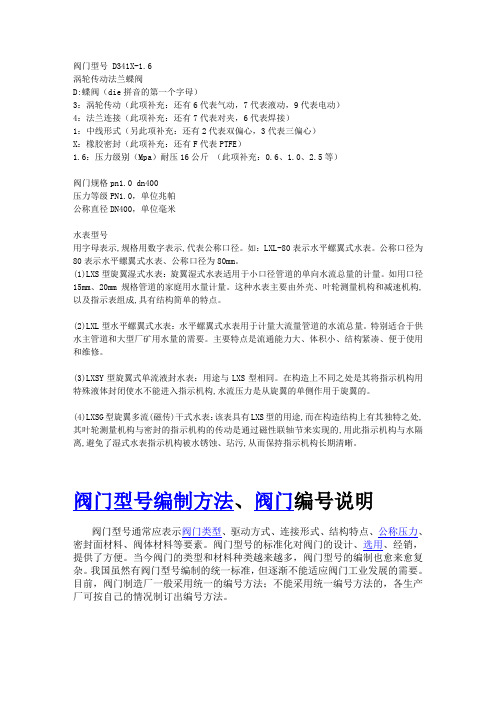

阀门型号 D341X-1.6涡轮传动法兰蝶阀D:蝶阀（die拼音的第一个字母）3：涡轮传动（此项补充：还有6代表气动，7代表液动，9代表电动）4：法兰连接（此项补充：还有7代表对夹，6代表焊接）1：中线形式（另此项补充：还有2代表双偏心，3代表三偏心）X：橡胶密封（此项补充：还有F代表PTFE）1.6：压力级别（Mpa）耐压16公斤（此项补充：0.6、1.0、2.5等）阀门规格pn1.0 dn400压力等级PN1.0，单位兆帕公称直径DN400，单位毫米水表型号用字母表示,规格用数字表示,代表公称口径。

如：LXL-80表示水平螺翼式水表。

公称口径为80表示水平螺翼式水表、公称口径为80mm。

(1)LXS型旋翼湿式水表：旋翼湿式水表适用于小口径管道的单向水流总量的计量。

如用口径15mm、20mm规格管道的家庭用水量计量。

这种水表主要由外壳、叶轮测量机构和减速机构,以及指示表组成,具有结构简单的特点。

(2)LXL型水平螺翼式水表：水平螺翼式水表用于计量大流量管道的水流总量。

特别适合于供水主管道和大型厂矿用水量的需要。

主要特点是流通能力大、体积小、结构紧凑、便于使用和维修。

(3)LXSY型旋翼式单流液封水表：用途与LXS型相同。

在构造上不同之处是其将指示机构用特殊液体封闭使水不能进入指示机构,水流压力是从旋翼的单侧作用于旋翼的。

(4)LXSG型旋翼多流(磁传)干式水表：该表具有LXS型的用途,而在构造结构上有其独特之处,其叶轮测量机构与密封的指示机构的传动是通过磁性联轴节来实现的,用此指示机构与水隔离,避免了湿式水表指示机构被水锈蚀、玷污,从而保持指示机构长期清晰。

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

蝶阀型号各部分代表含义
蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
①蝶阀编制代号：D表示蝶阀；
②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
③连接方式代号：4法兰式、6焊接、7对夹式；
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位.
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙.。

蝶阀型号编制方法-蝶阀型号大全例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动省略、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=、16=、25=、40=、PN是国内压力的代号,MPA 是压力的单位；Class150LB=、300LB=、Class是美制美标代号,LB 是美标磅级单位;⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙;以上为常见的蝶阀相关代号,因工况特殊需定做的产品,可根据设计方案进行选型;衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：、D71H、D71X、D71Y;：D41F、D41H、D41X、D41W、D341F、、D341X、D341W；方形蝶阀：FDBD：D363F、、D363W、D963F、D963H、D963W；：D641F、D641H、D641W、D642F、D642H、D642W、D643F、、D643W、D671F、D671H、D671W、D673F、D673H、D673W；：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、、D971W、D973F、D973H、D973W；：D343F、D373F、D343H、、D343W、D373W;伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式;。

双偏心软密封防火蝶阀设计摘要：蝶阀被大量使用于管道控制系统,，其独有之处是其他把持阀类难以满足的大口径管道把持系统。

大部分,蝶阀的阀座为固定式，其材质有高份子聚合物和金属两类，聚合物阀座首要实用于温度不高的工况。

金属密封阀座蝶阀固然能满足较低的温度和压力工况，但金属阀座的弹性较聚合物阀座低，密封功能不强。

本文主要介绍了蝶阀的主要分类及其特点，并阐明了双偏心软密封防火蝶阀的结构及优势，该蝶阀启闭无摩擦、密封性能好、结构简单，在各工业领域被广泛应用，经过对比几种蝶阀的性能及优势，发现双偏心软密封防火蝶阀更具有市场前景，在此基础上提出了设计的思路，以更好推广双偏心软密封防火蝶阀在生产生活中的运用。

关键词：双偏心；软密封；防火蝶阀引言：蝶阀的结构很简单，它的体积小，重量很轻，其设计简单、操作简便，结构原理适合制作大口径阀门，可以较好的限制流量，因而在石油化工、冶金炼钢、水处置、电力等行业中有了普遍的使用。

近年来，工业技术不断发展，蝶阀成为发展最为迅速的阀门种类之一，其适用范围越来越广泛，设计出的种类和数量也在不断扩大，并向着耐高温和高压、密封性强、寿命长等多功能的方向发展。

双偏心蝶阀也叫作高性能蝶阀，特别用于在水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施的建立等系统排水用,特别水道管路上有着关键的作用，作为调节和截流设备运用。

蝶阀结构随着技术的发展与人们需求的变化而发展变化，在实践的探索中也克服了弊端，不断完善，有较大的市场前景。

一、蝶阀概述从蝶阀从设计开始到蝶阀被普遍应用经过了很长的时间，优点在于价格比同类设备低，在各类严格、关键的过程的控制管线上、不管是开关阀还是调控阀，只需选型妥当，就可以安心的使用蝶阀。

由于市场需求不同，蝶阀的结构和功能不断优化，自身也在不断演变和发展。

蝶阀的分类方法有多种，我们按阀门结构可分为中线密封蝶阀、单偏心蝶阀、双三偏心蝶阀和三偏心蝶阀；按密封构造可分为金属密封和衬橡胶或衬氟塑料的软密封，除此之外，金属密封可采用多层密封构造或弹性密封构造，以下是蝶阀的基本分类。

蝶阀型号各部分代表含
义
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
蝶阀型号各部分代表含义
蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
①蝶阀编制代号：D表示蝶阀；
②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
③连接方式代号：4法兰式、6焊接、7对夹式；
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
⑥压力等级代号：10=、16=、25=、40=、PN是国内压力的代号,MPA是压力的单位；Class150LB=、300LB=、Class是美制美标代号,LB是美标磅级单位.
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙.。

蝶阀在调节工况中应用的潜在优势一个阀门被设计为开关阀就不能做调节阀使用；而调节阀只能用在调节工况而不能做开关阀使用。

事实上通常同时听到的这两种说法并非不可反驳的事实。

本文着重阐述蝶阀既可做调节阀使用,又可做开关阀使用的潜在优势。

在过去，许多阀门制造商和其他相关人员一直试图说服仪表工程师，蝶阀可以作为一个关键性的调节单元被应用在流程控制方面。

尽管他们做出了很多努力，但是，主流观点仍然认为蝶阀既不具有很好的调节性能，也不能提供精确的调节。

由于这些观点是直接相关联的，我们可以通过反驳第二种说法来证明碟阀事实上是一种很好的调节阀。

在此，很有必要弄清楚例如:调节性能,气蚀,Kv值,调节范围,等术语。

除此之外，我们还对六种调节阀进行了比较,通过进一步了解在不同应用中调节阀的功能性，我们可以确定更为合理的选型标准。

回顾蝶阀作为调节阀使用时的诸多优点，一个令人惊奇的结论也许会促使许多工程师重新思考他们的观点。

调节阀设计调节阀根据种类不同有很大差别而且具有多种不同形式的阀体。

当我们对比多种调节阀的不同参数后，这种差异也就变得更加明显。

以下选择了几种调节阀进行比较：1. 蝶阀（Keystone F990 中线蝶阀）2. 蝶阀（K-Lok,双偏心蝶阀）3. 蝶阀（Vanessa,三偏心蝶阀）4. 偏心旋转阀（厂商A）5. V型球阀（厂商B）6. 截止阀(厂商C)7. 笼型阀(厂商D)Kv值Kv值是调节阀选型时的一个关键性因素。

为了给出所选择的这些调节阀之间差异的直观影象，下表一列出了4种尺寸的阀门在全开时的Kv值（Kv值指在恒定压降下流过给定开度的阀门的水量）。

从表1我们可以看出各种类型的阀门的Kv值有很大差别，这些差别将部分决定每一种阀门的应用可能性。

可以看出蝶阀的Kv值比笼型导向阀高好几倍。

毕竟，对于笼型阀而言,介质按迷宫路线流动，因此有很大的流动阻力,这将明显减少介质通过阀门的流量。

从Kv值定义可以明确的知道对于阀门的不同开度对应Kv值不同。
