漏泄同轴电缆接续工法（TLEJGF-95·96-25）铁道部第十五工程局一、前言山区铁路、隧道中、地铁内、矿山井下等是电磁波传输受阻的弱场强区，漏泄同轴电缆（以下简称为漏缆）的使用能有效地解决这些场合的无线通信问题，漏缆系统通信质量的好坏，不仅与系统的设计、漏缆的质量有关，而且与漏缆的接续质量有着十分密切的关系，所以漏缆的接续要遵照一定的技法。
本工法就是经总结形成的漏缆接续技法。
本工法采用电子工业部第二十三研究所研制的NQ-K339（50/75）阻抗转换插座、L27Q-K339A调相插座、LGQ-K339A固定连接器对漏缆进行接续。
本工法1994年8月起在侯月线侯沁段漏缆接续施工中应用获得成功，此段漏缆工程受到侯月办、铁一院、四院监理处、侯马电务段的普遍好评，以漏缆接续为课题的无线列调QC小组被评为铁十五局、铁道部优秀QC小组。
漏缆接续技术获铁十五局科技进步一等奖。
二、工法特点1．能够保持漏缆原有的同轴结构和开槽节距不变。
2．提高了接头的绝缘性、密封性、接触可靠性和机械强度。
3．提高了工效和成功率。
4．全面质量管理体现在整个工法中。
三、适用范围本工法主要适用于山区铁路、隧道中、地铁内等无线列调系统中的漏缆接续施工，也适用于矿山井下等漏缆的接续。
四、施工工艺（一）工艺原理1．根据漏缆的开槽半节距p和连接器增加漏缆的长度m，确定漏缆的切断位置，使接续后的连接器位于1个半节距的中心位置且保持原开槽节距不变，见图1。
2．内导体芯子与漏缆内导体铜管的连接采用滚压的方式，使内导体铜管逐步变形，与内导体芯子可靠接触而又不受损伤。
3．为保证接头的同轴结构及绝缘性能，内导体芯子与外壳之间采用圆型云母绝缘子支撑。
4．采用密封圈加涂密封胶，使漏缆系统又有很高的密封性能和防潮能力。
（二）工艺流程（见图2）（三）操作方法1.安装L27Q-K339A调相插座调相插座用于不同耦合损耗的漏缆之间，通过调相电缆进行连接，改善两种不同耦合损耗漏缆连接处电磁波的均匀性。

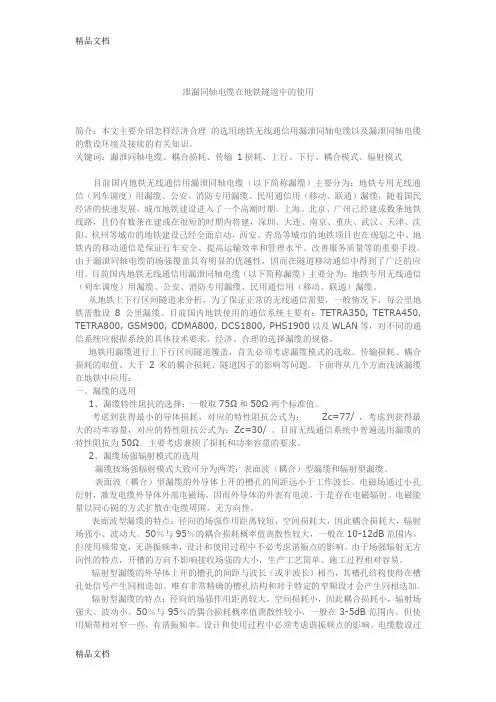

泄漏同轴电缆在地铁隧道中的使用简介：本文主要介绍怎样经济合理的选用地铁无线通信用漏泄同轴电缆以及漏泄同轴电缆的敷设环境及接续的有关知识。
关键词：漏泄同轴电缆、耦合损耗、传输1损耗、上行、下行、耦合模式、辐射模式目前国内地铁无线通信用漏泄同轴电缆（以下简称漏缆）主要分为：地铁专用无线通信（列车调度）用漏缆、公安、消防专用漏缆、民用通信用（移动、联通）漏缆，随着国民经济的快速发展，城市地铁建设进入了一个高潮时期。
上海、北京、广州已经建成数条地铁线路，且仍有数条在建或在很短的时期内将建，深圳、大连、南京、重庆、武汉、天津、沈阳、杭州等城市的地铁建设己经全面启动，西安、青岛等城市的地铁项目也在规划之中。
地铁内的移动通信是保证行车安全、提高运输效率和管理水平、改善服务质量等的重要手段。
由于漏泄同轴电缆的场强覆盖具有明显的优越性，因而在隧道移动通信中得到了广泛的应用。
目前国内地铁无线通信用漏泄同轴电缆（以下简称漏缆）主要分为：地铁专用无线通信（列车调度）用漏缆、公安、消防专用漏缆、民用通信用（移动、联通）漏缆。
从地铁上下行区间隧道来分析，为了保证正常的无线通信需要，一般情况下，每公里地铁需敷设8公里漏缆。
目前国内地铁使用的通信系统主要有：TETRA350, TETRA450, TETRA800, GSM900, CDMA800, DCS1800, PHS1900以及WLAN等，对不同的通信系统应根据系统的具体技术要求，经济、合理的选择漏缆的规格。
地铁用漏缆进行上下行区间隧道覆盖，首先必须考虑漏缆模式的选取、传输损耗、耦合损耗的取值、大于2米的耦合损耗、隧道因子的影响等问题。
下面将从几个方面浅谈漏缆在地铁中应用：一、漏缆的选用1、漏缆特性阻抗的选择：一般取75Ω和50Ω两个标准值。
考虑到获得最小的导体损耗，对应的特性阻抗公式为：Zc=77/ ，考虑到获得最大的功率容量，对应的特性阻抗公式为：Zc=30/ 。
目前无线通信系统中普遍选用漏缆的特性阻抗为50Ω。
京沪高速铁路通信系统工程编号：JH/TX 006漏泄同轴电缆敷设、接续施工作业指导书中国铁路通信信号集团公司京沪高速铁路四电系统集成第八工区施工项目部2010 年 6月发布 2010 年 6月实施1适用范围适用于铁路GSM-R通信工程漏泄同轴电缆的敷设、接续施工。
2作业准备2.1 内业技术准备该项施工作业进行前应认真阅读并审核施工图纸，澄清有关技术问题，组织技术人员认真学习实施性施工组织设计，并对相关作业人员进行技术交底，熟悉有关规范及技术标准，制定安全保证措施。
2.2 外业技术准备该项安装作业进行前应收集作业层中所涉及的各种外部技术数据资料，包括漏缆敷设位置的确定等。
3技术要求3.1 单盘漏泄同轴电缆的内外导体直流电阻、绝缘介电强度、绝缘电阻等电气特性应符合设计指标。
3.2 漏缆的交流电气特性主要检查特性阻抗、电压驻波比、标称耦合损耗、传输衰减等指标符合设计要求。
3.3 漏缆在敷设的过程中严禁急剧弯曲，最小弯曲半径应符合相关规定。
3.4 连接器在安装完毕之后应进行质量检查。
3.5 漏泄同轴电缆支撑杆埋设深度应符合铁路行业标准的相关规定。
4施工程序与工艺流程4.1 施工程序施工准备→隧道内吊夹安装→隧道外支撑杆安装→漏缆敷设→漏缆连接器的安装→复测4.2 工艺流程5施工要求5.1 施工准备5.1.1 漏泄同轴电缆进场质量检查按照《单盘泄漏同轴电缆测试作业指导书》的要求对进场漏缆进行质量检查。
5.1.2 根据设计图纸和铁路公里标对以下内容进行复测：（1）隧道外架挂漏泄同轴电缆区段的辅助杆位置、杆距、杆高及漏泄同轴电缆长度；（2）隧道内漏泄同轴电缆架挂位置、长度；（3）区间机房位置、供电方式及供电线路径路。
5.1.3 根据现场调查结果制定隧道内及隧道外漏缆敷设、安装的施工方案，对作业人员进行施工技术交底。
5.2 隧道内吊夹安装5.2.1 画线根据设计规定的安装位置及高度要求，进行画线。
若与回流线距离过近，要保持60cm 的距离。
城市轨道交通漏泄同轴电缆接续施工工法城市轨道交通漏泄同轴电缆接续施工工法一、前言城市轨道交通作为现代城市的重要交通方式之一，扮演着联系城市的神经系统的角色。
其中，轨道交通的电缆系统起着至关重要的作用，为轨道交通运营提供稳定的电力供应。
然而，在实际运营中，电缆接续工程往往成为一个难点，传统的施工方法要求临时停电、开挖地面，给城市交通带来不便。
为了解决这一问题，城市轨道交通漏泄同轴电缆接续施工工法应运而生。
二、工法特点城市轨道交通漏泄同轴电缆接续施工工法是一种在不停电和不破坏地面的情况下进行电缆接续的施工方法。
其特点如下：1. 不停电施工：该工法能够在城市轨道交通线路正常运营的情况下进行电缆接续，避免了临时停电对交通运营造成的影响。
2. 无需破坏地面：采用无开挖技术，减少对城市道路和轨道交通线路的影响，避免了对市容的破坏。
3.快速施工：该工法施工周期短，能够迅速完成电缆接续工作，缩短了交通运营的中断时间。
4. 施工质量可靠：采取先进的接头材料和技术，确保电缆接续的质量可靠，满足轨道交通的运行要求。
三、适应范围城市轨道交通漏泄同轴电缆接续施工工法适用于城市轨道交通线路的电缆接续工程，尤其适用于其它施工方法无法停电和破坏地面的情况下。
其适应范围包括：1. 地下线路：适用于城市轨道交通地下线路的电缆接续施工，能够在不开挖地面的情况下完成接续。
2. 高架线路：适用于城市轨道交通高架线路的电缆接续施工，能够在线路正常运行的情况下进行接续。
四、工艺原理城市轨道交通漏泄同轴电缆接续施工工法通过采取以下技术措施来实现电缆接续：1. 漏泄原理：利用辐射泄漏，将漏泄电缆与同轴电缆无接触地进行信号传递，避免了对电缆本体的损坏，同时实现电缆接续。
2. 接头技术：采用特殊设计的漏泄电缆接头，能够实现漏泄电缆与同轴电缆的接续，并确保信号传输的质量和稳定性。
3. 负载分配：根据电缆的电气参数和施工要求，合理分配负载，保证接续部分的电力供应。
漏泄同轴电缆接续1. 简介漏泄同轴电缆是一种广泛应用于电信、广播、电视等领域的传输线路。
在使用过程中，可能会出现电缆的接续问题，本文将介绍如何正确接续漏泄同轴电缆，确保信号传输的稳定性和可靠性。
2. 准备工作在接续漏泄同轴电缆之前，需要准备一些工具和材料，包括：•剥线钳•同轴电缆接头•同轴电缆连接器•同轴电缆套管•去污剂•扎带确保所有工具和材料的质量可靠，以免对信号传输产生负面影响。
3. 接续步骤3.1 剥去外护套首先，使用剥线钳将漏泄同轴电缆的外护套剥离。
在剥去外护套的过程中，要小心不要损坏内部的绝缘层和中心导体。
一般来说，剥去外护套的长度应略长于接头或连接器的长度，以确保良好的接触。
3.2 剥去绝缘层剥去外护套后，需要将绝缘层剥离，露出中心导体。
使用剥线钳小心地剥去绝缘层，注意不要损坏中心导体。
剥去绝缘层的长度应与接头或连接器要求的插入长度相匹配。
3.3 安装漏泄同轴电缆接头将漏泄同轴电缆接头插入剥去绝缘层的漏泄同轴电缆。
确保接头的内部金属部分与中心导体紧密接触。
然后，使用钳子或扭转手法将接头旋转，确保它与电缆连接牢固。
3.4 安装同轴电缆连接器将同轴电缆连接器插入漏泄同轴电缆接头中。
同样地，确保连接器的内部金属部分与接头紧密接触。
通过旋转连接器，将其与接头连接牢固。
3.5 安装同轴电缆套管安装同轴电缆套管的目的是增加接头和连接器之间的物理保护，并提供防水和防震的功能。
将同轴电缆套管滑入连接器上，直到它紧贴着连接器的底部。
3.6 拧紧连接器使用扳手或连接器专用工具，拧紧连接器，确保其与漏泄同轴电缆接头之间紧密连接。
过松的连接可能导致信号漏失和干扰，过紧的连接则可能损坏电缆。
3.7 清洁和整理完成接续后，使用去污剂清洁接头和连接器，确保没有灰尘、污垢和氧化物残留。
然后，使用扎带将接头和连接器固定在合适的位置，避免它们松动或受到外力拉扯。
4. 接续注意事项•在接续漏泄同轴电缆之前，务必断开电源，并确保电缆处于非充电状态。
