UPS检修作业指导书

UPS检修作业指导书1 检修准备1.1 预测预判。

通过UPS液晶视窗调阅分析（见图一），查看各种指示灯，做好数据记录，针对可能存在的问题，提出检修要求。

图一1.2 派班会。

明确检修作业负责人、室内联络员、作业时间、地点、检修要求和安全预判及安全讲话。

1.3 工具及仪表准备。

联络工具、照明灯、绝缘手套、尖嘴钳、螺丝刀、套筒、电烙铁、刷子、万用表、兆欧表、电池内阻测试仪等。

1.4 材料准备：棉纱、焊锡丝、电线、连接端头等。

2 UPS检修作业流程做到一关机、二检修、三开机、四试验、五复查。

2.1 一关机：严格按照各个厂家不同型号规定的关机程序进行关机操作，做到UPS 完全断电并拉断外置电池断路开关。

2.2 二检修：2.2.1 UPS机柜内外部灰尘清扫，电池灰尘清扫。

2.2.2 UPS断路器、电池断路器螺丝紧固。

2.2.3 电池及连接端头检查。

2.2.4 UPS电缆和电池连接线检查，外皮无龟裂，破损等现象。

2.2.52.2.6检查风机工作正常。

2.3 三开机：严格按照各个厂家不同型号规定的开机程序进行开机操作，UPS逆变器正常运行，UPS供电状态为逆变器供电状态，逆变器指示灯常亮，检查并机成功。

2.4 试验：2.4.1 UPS从正常模式到电池模式的切换（电池放电试验），测量每块蓄电池端电压并与蓄电池在线监测值进行核对，记录蓄电池组电压及容量变化情况。

2.4.2 UPS从正常模式到旁路模式的切换。

2.4.3 UPS从旁路模式到正常模式的切换。

2.4.4 UPS从正常模式到维修模式的切换。

2.4.5 UPS从维修模式到正常模式的切换。

2.5 复查：2.5.1 UPS正常运行后查看各指示灯正常、无异响，记录电流电压等主要数据并与关机前数据进行核对；2.5.2清点工具、材料、周围杂物等，做到现场工完料清。

通信电源集中检修单项作业指导书（科华UPS）（各连接处强度检查、配线整理、标签核对检查）1.安全控制措施安全控制措施作业人员严禁佩戴戒指、手表等金属饰品。

指示灯显示是否正常。

2.作业前准备维修周期半年作业人员2名作业时间10分钟维修条件维修计划（天窗点内）作业工具万用表等配套工具检修依据《铁路通信维护规则》TG/TX106-20143.作业过程一、进入机械室后首先向动力环境网管汇报，汇报内容包括单位部门、姓名、作业内容，并在《入室登记本》上登记。

二、各连接处强度检查、配线整理、标签核对检查。

1.检查UPS空开表面有无裂纹、损伤，外露金属零件有无发黑现象；检查UPS设备连线（交流输入线、ups输出线、电池连接线、监控线）紧固情况、端子是否有锈蚀情况；打开蓄电池箱体盖板，检查蓄电池连接条、接线端子紧固情况。

2. 对UPS 配线进行检查整理，配线绑扎是否整齐，配线标签是否准确、完整，有无配线老化、交叉凌乱现象。

如有连接松动，端子锈蚀等情况需现场处理或更换，如有标签错误或缺失，及时核对补齐，如有配线凌乱，及时绑扎。

检查整理作业过程中，应实时注意UPS设备是否有声光告警，发现设备异常立即处理。

三、全部作业完成后，联系汇报网管确认设备工作正常,无告警信息。

检查工具有无遗漏，联系驻站防护员确认销记，并在《入室登记本》登记离开时间，查看机房室内无异常现象后离开。

4.关键提示：1.对毛刷金属部分要用胶带缠绕防止造成设备短路。

2.检查完后查看设备面板指示灯状态，如有告警，进入高频开关电源控制器菜单，查看当前告警信息并处理。

5.发生问题的处置：1.检查完后查看设备面板指示灯状态，如有告警，进入高频开关电源控制器菜单，查看当前告警信息并处理。

2.作业中发现任何异常，应立即向调度汇报。

3.检修完毕应进行复核，确认设备运行状况，填写通信设备检修记录本。

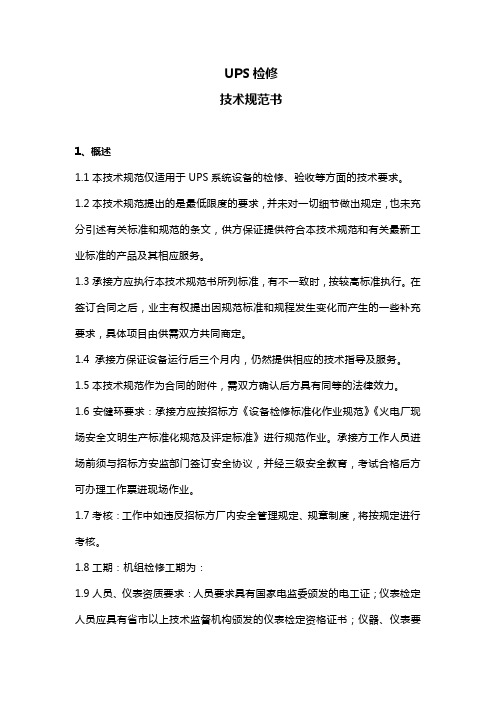

UPS检修技术规范书1、概述1.1本技术规范仅适用于UPS系统设备的检修、验收等方面的技术要求。

1.2本技术规范提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，供方保证提供符合本技术规范和有关最新工业标准的产品及其相应服务。

1.3承接方应执行本技术规范书所列标准，有不一致时，按较高标准执行。

在签订合同之后，业主有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供需双方共同商定。

1.4 承接方保证设备运行后三个月内，仍然提供相应的技术指导及服务。

1.5本技术规范作为合同的附件，需双方确认后方具有同等的法律效力。

1.6安健环要求：承接方应按招标方《设备检修标准化作业规范》《火电厂现场安全文明生产标准化规范及评定标准》进行规范作业。

承接方工作人员进场前须与招标方安监部门签订安全协议，并经三级安全教育，考试合格后方可办理工作票进现场作业。

1.7考核：工作中如违反招标方厂内安全管理规定、规章制度，将按规定进行考核。

1.8工期：机组检修工期为：1.9人员、仪表资质要求：人员要求具有国家电监委颁发的电工证；仪表检定人员应具有省市以上技术监督机构颁发的仪表检定资格证书；仪器、仪表要有省电科院或市以上监督检测机构以及制造厂的检测合格证，并在有效期内；2、引用标准及规定YD/T1970.4—2009（工信部）UPS维护规程；闽电调【2010】1070号《福建省电力有限公司蓄电池检验规程》电流表、电压表、功率表及电阻表检定规程(JJG124-2005)频率表检定规程(JJG603-2006)DL/T 1074-2007 电力用直流和交流一体化不间断电源设备YDT 1095-2008 通信用不间断电源（UPS）福建省电力有限公司电测仪表技术监督实施细则(2011年修订稿)DLT 5136-2001 火力发电厂、变电所二次接线设计技术规程相关制造厂家产品说明书：《UPS装置技术说明书》3、1机组UPS系统概况4、工作范围4.1 1机组UPS检修；4.2 工作地点：机组380V电气室4.3 按照规程要求对1机组UPS系统进行检验。

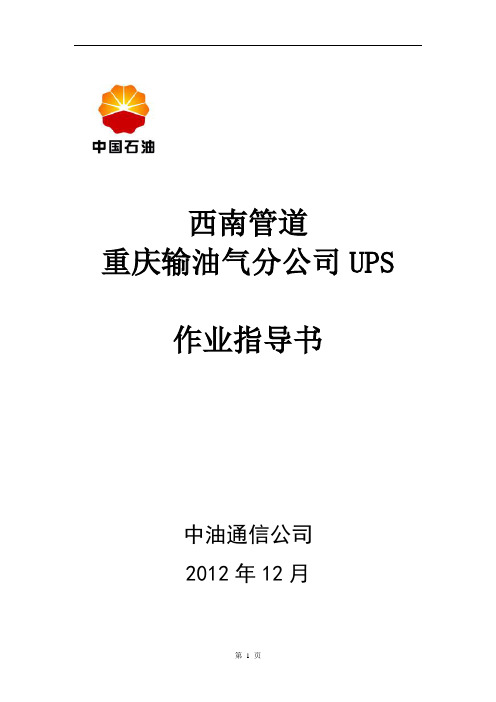

西南管道重庆输油气分公司UPS 作业指导书中油通信公司2012年12月一、 基本情况：中贵天然气管道重庆段，工艺场站包括南充分输压气站、武胜分输站、铜梁分输站。

各站配备的UPS 明细见下表：UPS 明细表序号名称规格单位数量备注1爱维达UPS 主机HP3000（30KVA ）台 2 南充压气站配电柜PDG 个 1 电池柜个 2 荷贝克蓄电池 SB12V130节 64 智能UPS 电池监控系统 BHM －V1235 套 2 2爱维达UPS 主机HP2000（20KVA ）台 2 武胜分输站配电柜PDG 个 1 电池柜个 2 荷贝克蓄电池 SB12V80节 64 智能UPS 电池监控系统 BHM －V1235 套 2 3 爱维达UPS 主机HP3000（30KVA ）台 2 铜梁分输站配电柜 PDG 个 1 电池柜个 2荷贝克蓄电池 SB12V130节 64 智能UPS 电池监控系统BHM －V1235套2二、 操作步骤：一）开机程序：检查输入、输出、旁路以及电池等接线是否正确、牢固，检查完毕后启动UPS ，步骤如下：1、 在PDG 配电柜内闭合输入开关，包括1#交流输入，2#交流输入，旁路输入。

2、闭合电池箱开关(首先确认连接极性) 1、 在UPS 主机内闭合以下开关(面盖上有标示)SWIN：输入开关,SWBY：旁路开关,SWOUT：输出开关。

注意:在正常操作下，电池箱上的SWMB开关必须打开，SWMB只有在维修时才闭合。

在以上操作完成后，你会立即听到风扇的嗡声，1分钟后，听到蜂鸣器的声音，按1两次，选择语言按8返回基本菜单，正常运行‘ NORMAL OPERATION’信息出现。

二）关机程序：1、在UPS主机内断开以下开关(面盖上有标示)SWIN：输入开关,SWBY：旁路开关,SWOUT：输出开关。

2、断开电池箱开关。

3、在PDG配电柜内闭合输入开关，包括1#交流输入，2#交流输入，旁路输入。

8号机UPS系统二次回路检修作业指导书1 范围本指导书适用于8号机UPS系统二次回路检修工作。

工作地点在8号机0米直流、UPS配电间。

A级检修的项目为UPS系统（包括配电柜）卫生清扫；UPS系统（包括配电柜）端子排检查紧固；UPS各盘柜表计拆装及校验；UPS系统检查及切换试验，对已发现的问题进行处理。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

DL/T995-2016 继电保护和电网安全自动装置检验规程8号机UPS图纸上海固特PEW1080-220/220-ENR说明书3 安全措施3.1按工作票检查一次设备运行情况和措施。

3.2工作票签发后工作开始前，工作负责人必须向工作成员详细说明工作内容、工作范围、相邻带电设备、危险点情况，并进行安全交底，做好危险预想。

3.3做安全技术措施前应先检查实际接线及图纸是否一致，如发现不一致，应及时向专业技术人员汇报，经确认无误后及时修改。

3.4检查运行人员所作安全措施是否正确、足够。

3.5禁止带电插拔插件，触及芯片前应作好防止静电的措施。

3.6使用带漏电保护器的电动工器具，防止电动工器具伤人。

3.7检修人员要熟悉作业环境，避免碰伤和滑倒。

3.8工作佩戴合格的劳动防护用品，验明所检修设备无电压，防止人身触电。

3.10严防继保人员“三误”事件。

3.11工作时加强监护，防止误入运行间隔。

4 备品备件清单15 修前准备5.1 现场准备5.2 工作准备☐工器具已准备完毕，材料、备品已落实。

☐检修地面已经铺设防护胶片，场地已经完善隔离。

☐作业文件已组织学习，工作组成员熟悉本作业指导书内容。

W15.3 办理相关工作票☐已办理工作票及开工手续,一次设备停运。

☐工作票办理完毕。

电务段UPS巡检作业指导书1 巡检准备1.1 预测预判。

通过UPS液晶视窗调阅分析（参见图一），查看各种指示灯，做好数据记录，针对可能存在的问题，提出巡检要求。

图一1.2 派班会。

明确作业负责人、室内联络员、作业时间、地点、检修要求和安全预判及安全讲话。

1.3 工具及仪表准备。

联络工具、照明灯、绝缘手套、尖嘴钳、螺丝刀、套筒、万用表、兆欧表、刷子等。

1.4 材料准备：棉纱、电线、连接端头等。

2 UPS巡检作业流程2.1日常：一闻、二听、三看。

2.1.1一闻UPS电池柜内无酸性异味。

2.1.2二听UPS电源、风机工作无异响。

2.1.3三看UPS电源面板工作灯显示正常,并机良好；电池及连接端头良好。

2.2 每半年一次电池充放电试验：一断电、二记录、三检测、四送电、五记录。

2.2.1一断电：断开屏内“UPS1输入电源”和“UPS2输入电源”断路器，使UPS工作在电池模式。

2.2.2二记录：按要求记录放电开始时UPS电源显示屏的电池电压、放电电流及电池容量。

2.2.3三检测：放电10分钟后，在放电状态下检测每块电池的电压并记录，如测得的某块电池电压明显低于其他电池电压，说明该电池不良，并在该电池上做好标记，适时更换。

2.2.4四记录：按要求记录放电结束时UPS电源显示屏的电池电压、放电电流及电池容量。

2.2.5五送电：闭合“UPS1输入电源”和“UPS2输入电源”断路器，UPS 恢复到正常模式工作。

2.3 复查：2.3.1UPS正常运行后查看各指示灯正常。

2.3.2清点工具、材料、周围杂物等，做到现场工完料清。

编号：Q/×××EPIH10型UPS蓄电池组定期维护作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
安徽省电力公司
1 适用范围
本指导书适用于××供电公司调度自动化专业人员的作业行为,适用于××供电公司EPIH10型UPS蓄电池组定期维护工作。

2引用文件
下列标准中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用标准,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本作业指导书。

然而,鼓励根据本作业指导书达成协议的各方研究是否可使用这些标准的最新版本。

凡是不注日期的引用标准,其最新版本适用于本作业指导书。

国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）
英国EPI/H系列UPS电源使用维护手册
DL 5003—91 电力系统调度自动化设计规范
DL 516—93 电网调度自动化运行管理规程
DL/T590—94 地区电网调度自动化功能规范
DL/T724－2000 电力系统蓄电池直流电源装置运行与维护技术规程
DL/T5136－2001 火力发电厂、变电所二次接线设计技术规程
3 作业准备
3.1 作业任务
3.2 准备工作安排
3.3 人员要求
3.4 工器具
3.5 材料准备
3.6危险点分析及预控措施
4 作业程序及作业标准
4.2 作业内容及工艺标准
6 验收记录
7 作业指导书执行情况评估
8注：校验报告因需审核,及按设备单元归档,另外存放。

联合动力1.5MW风机UP70S-1500 检修作业指导书（手册）
目录
1.目的
2.适用范围
3.职责
4.故障分类
5.故障处理
5.1 第一类故障
5.2 第二类故障
5.3 第三类故障
5.4 第四类故障
5.5 第五类故障
5.5.1 LUST变浆故障
6厂家产品介绍
6.1倍福
6.2 PLC故障
6.3 滑环
6.4 齿轮箱
7.故障案例
故障分类
总共涵盖风机故障500多个，共分为五大类和29个子类。

一类
至五类故障级别原则上逐类递增。

第一类故障
CPU类故障、UPS类故障、变压器类故障、初始化类故障、防雷保护类故障、风速风向类故障、航标灯类故障、机舱冷却类故障、机舱震动类故障、机舱加热类故障、机柜冷却类故障、结冰类故障、版本类故障、熔丝类故障、停机类故障、叶轮刹车类故障、叶轮位置类故障、叶轮转速类故障、液压类故障、主轴类故障等共计20个子类。

第二类故障
齿轮箱类故障、发电机类故障、PROFIBUS类故障、偏航类故障、安全链类故障等共计5个子类。

第三类故障
电网类故障共计1个子类故障。

第四类故障
ABB变流器类故障共计1个子类故障。

第五类故障
LUST变浆类故障、SSB变浆类故障等共计2个子类故障。

5.1 第一类故障
5.1.1 CPU类故障
5.1.2 UPS类故障
5.2 第二类故障
5.3 第三类故障。

UPS电源故障检修作业指导书
1、危害辨识
1.1 UPS断电检修可能会造成系统的供电中断而导致系统停车；
1.2 蓄电池的检修可能会引起电弧烧伤或电击。

2、故障辨识
2.1 UPS电源故障主要表现为过负荷报警（指示灯为不正常的红色）；或主板报警（发出不间断的尖叫声）；或不正常切换到市电旁路（旁路绿色指示灯亮）；或主板完全损坏，指示灯没有显示，UPS电源完全脱离控制走市电旁路；
2.2 UPS电源电池故障主要表现在电池离线电压过低，不能正常启动UPS；或电池泄漏腐蚀严重，不能进行充分的充放电，电池失去作用；或电池组某个或几个电池功能降低引起电池组供电时间大大降低。

3、准备阶段
3.1 仪表维护人员发现UPS不正常时，应立即上报车间，并记下故障现象，进行有关技术咨询；
3.2 确定故障原因，如果是主板完全损坏或电池完全失效时进行计划采购。

3.3 物资及工具：仪表常用检修工具一套，数字万用表一块，临时电源线2m，备用电池或相应UPS主板等；
3.4 票证：《仪表检修验收表》。
