化工制图-读工艺流程图、设备平面图、绘管道等

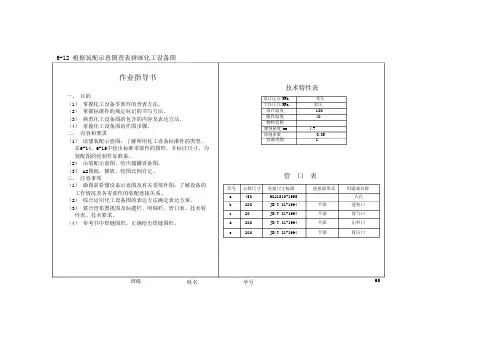

656-12 根据装配示意图查表拼画化工设备图技术特性表管 口 表e 200 JB/T 81-1994 平面 排污口d 200 JB/T 81-1994 平面 出料口 c 20 JB/T 81-1994 平面 排气口符号 公称尺寸 连接尺寸标准 连接面形式 用途或名称 a 450 HG21515-1995 人孔 b 200 JB/T 81-1994 平面 进料口设计温度 100 操作温度 40 物料名称容器类别 I1.5腐蚀裕度/mm 焊缝系数 0.85设计压力/MPa 常压工作压力/MPa 常压作业指导书一、 目的（1） 掌握化工设备零部件的查表方法。

（2） 掌握标准件的规定标记的书写方法。

（3） 熟悉化工设备图的包含的内容及表达方法。

（4） 掌握化工设备图的作图步骤。

二、 内容和要求（1） 读懂装配示意图，了解所用化工设备标准件的类型， 在6-14、6-15中绘出标准零部件的图形，并标注尺寸，为 装配图的绘制作好准备。

（2） 由装配示意图，绘出储罐设备图。

（3） A2图纸，横放，绘图比例自定。

三、 注意事项（1） 画图前看懂设备示意图及有关零部件图，了解设备的 工作情况及各零部件的装配连接关系。

（2） 综合运用化工设备图的表达方法确定表达方案。

（3） 要合理布置视图及标题栏、明细栏、管口表、技术特 性表、技术要求。

（4） 参考书中焊缝图形，正确绘出焊缝图形。

姓名班级学号6-13 化工设备示意图姓名学号6-14 查表确定零件尺寸，作出图形并标注尺寸姓名学号6-15 查表确定零件尺寸，作出图形并标注尺寸姓名学号6-16 读冷凝器装配图，回答问题691．读图回答下列问题 (1)该设备名称为 ，共有零部件 种，属于标准化零部件有 种。

接管口有 个。

(2)装配图采用了 个基本视图。

一个是 视图，另一个是 视图,主视图采用的是 的表达方法， 左视图采用的是 的表达方法。

(3)鞍式支座有 型和 型鞍式支座，其结构的 不同，为什么？(4)图样中采用了 个局部放大图，主要表达了 和 以及 。

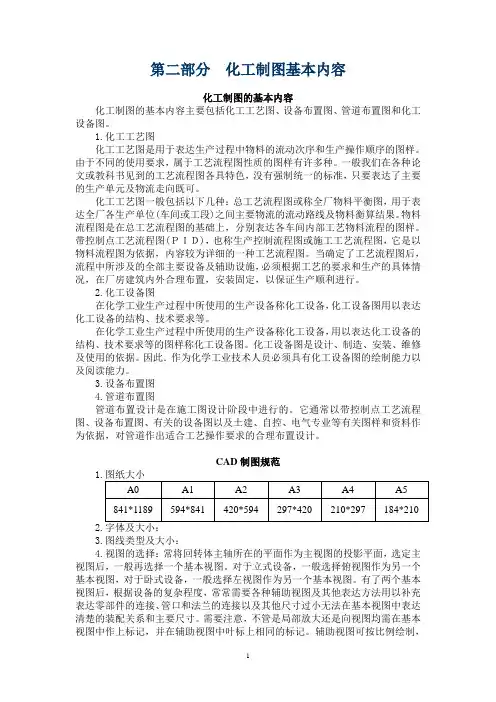

第二部分化工制图基本内容化工制图的基本内容化工制图的基本内容主要包括化工工艺图、设备布置图、管道布置图和化工设备图。

1.化工工艺图化工工艺图是用于表达生产过程中物料的流动次序和生产操作顺序的图样。

由于不同的使用要求，属于工艺流程图性质的图样有许多种。

一般我们在各种论文或教科书见到的工艺流程图各具特色，没有强制统一的标准，只要表达了主要的生产单元及物流走向既可。

化工工艺图一般包括以下几种：总工艺流程图或称全厂物料平衡图，用于表达全厂各生产单位(车间或工段)之间主要物流的流动路线及物料衡算结果。

物料流程图是在总工艺流程图的基础上，分别表达各车间内部工艺物料流程的图样。

带控制点工艺流程图(ＰＩＤ)，也称生产控制流程图或施工工艺流程图，它是以物料流程图为依据，内容较为详细的一种工艺流程图。

当确定了工艺流程图后，流程中所涉及的全部主要设备及辅助设施，必须根据工艺的要求和生产的具体情况，在厂房建筑内外合理布置，安装固定，以保证生产顺利进行。

2.化工设备图在化学工业生产过程中所使用的生产设备称化工设备，化工设备图用以表达化工设备的结构、技术要求等。

在化学工业生产过程中所使用的生产设备称化工设备，用以表达化工设备的结构、技术要求等的图样称化工设备图。

化工设备图是设计、制造、安装、维修及使用的依据。

因此．作为化学工业技术人员必须具有化工设备图的绘制能力以及阅读能力。

3.设备布置图4.管道布置图管道布置设计是在施工图设计阶段中进行的。

它通常以带控制点工艺流程图、设备布置图、有关的设备图以及土建、自控、电气专业等有关图样和资料作为依据，对管道作出适合工艺操作要求的合理布置设计。

CAD制图规范3.图线类型及大小：4.视图的选择：常将回转体主轴所在的平面作为主视图的投影平面，选定主视图后，一般再选择一个基本视图。

对于立式设备，一般选择俯视图作为另一个基本视图，对于卧式设备，一般选择左视图作为另一个基本视图。

有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法用以补充表达零部件的连接、管口和法兰的连接以及其他尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。

化工制图-化工工艺图湖南化工职业技术学院精品课程化工制图化工工艺图包括工艺流程图、设备布置图和管道布置图。

本章主要介绍化工工艺图的内容、画法及阅读。

工艺流程图是用来表达化工生产过程与联系的图样。

工艺流程图有以下几种：方案流程图是在工艺设计之初提出的一种示意性的流程图。

它以工艺装置的主项为单元进行绘制，按工艺流程顺序，将设备和工艺流程线从左至右展开画在同一平面上，并附以必要的标注和说明，下图为脱硫系统方案流程图。

1、设备的画法（1）用细实线从左至右按流程顺序依次画出能反映设备形状、结构特征的轮廓示意图。

一般不按比例绘制，但要保持它们的相对大小及高低位置。

（2）设备上重要接管口的位置，应大致符合实际情况。

（3）各设备之间应保留适当的距离，以便布置流程线。

1湖南化工职业技术学院精品课程化工制图（4）两个或两个以上作用相同的设备，可只画一套，备用设备可只画一套。

2、流程线的画法（1）用粗实线画出各设备之间的主要物料流程线。

用中粗线画出其他辅助物料的流程线。

（2）流程线一般画成水平线和垂直线（不用斜线），转弯一律画成直角。

（3）当流程线发生交错时，应将其中一线断开或绕弯通过。

同一物料的流程交错，按流程顺序“先不断后断”。

不同物料的流程交错，主物料线不断，辅物料线断，即“主不断辅断”。

（4）在两设备之间的流程线上，至少应有一个流向箭头。

3、标注（1）在流程线开始和终止的上方，用文字说明介质名称、来源和去向。

（2）将设备的名称和位号，在流程线的上方或下方靠近设备示意图的位置注成一排。

（3）在水平线（粗实线）的上方，注写设备位号，下方注写设备名称。

（4）设备位号由设备类别代号、主项编号（两位数字）、设备顺序号（两位数字）和相同设备尾号（大写拉丁字母）四个部分组成。

设备的标注形式及设备的类别代号如下。

2湖南化工职业技术学院精品课程化工制图物料流程图是在方案流程图的基础上，完成物料平衡和热量平衡计算时绘制的，采用图形与表格相结合的形式，来反映某些设计计算结果的图样。

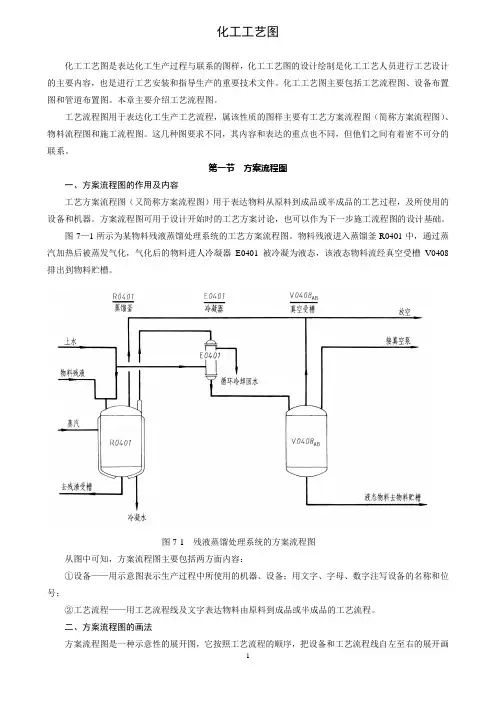

化工工艺图化工工艺图是表达化工生产过程与联系的图样，化工工艺图的设计绘制是化工工艺人员进行工艺设计的主要内容，也是进行工艺安装和指导生产的重要技术文件。

化工工艺图主要包括工艺流程图、设备布置图和管道布置图。

本章主要介绍工艺流程图。

工艺流程图用于表达化工生产工艺流程，属该性质的图样主要有工艺方案流程图（简称方案流程图）、物料流程图和施工流程图。

这几种图要求不同，其内容和表达的重点也不同，但他们之间有着密不可分的联系。

第一节方案流程图一、方案流程图的作用及内容工艺方案流程图（又简称方案流程图）用于表达物料从原料到成品或半成品的工艺过程，及所使用的设备和机器。

方案流程图可用于设计开始时的工艺方案讨论，也可以作为下一步施工流程图的设计基础。

图7—1所示为某物料残液蒸馏处理系统的工艺方案流程图。

物料残液进入蒸馏釜R0401中，通过蒸汽加热后被蒸发气化，气化后的物料进人冷凝器E0401被冷凝为液态，该液态物料流经真空受槽V0408排出到物料贮槽。

图7-1 残液蒸馏处理系统的方案流程图从图中可知，方案流程图主要包括两方面内容：①设备——用示意图表示生产过程中所使用的机器、设备；用文字、字母、数字注写设备的名称和位号；②工艺流程——用工艺流程线及文字表达物料由原料到成品或半成品的工艺流程。

二、方案流程图的画法方案流程图是一种示意性的展开图，它按照工艺流程的顺序，把设备和工艺流程线自左至右的展开画在一个平面上，并加以必要的标注和说明。

方案流程图的绘制主要涉及：①设表7-1 常用设备分类代号及其图例备画法；②设备位号及名称的注写；③工艺流程线的画法。

1、设备的画法在绘制方案流程图时，设备、机器按流程顺序用细实线画出其大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。

常用设备图例见表7-1。

各设备的高低位置及设备上重要接口的位置应基本符合实际情况，各设备之间应保留适当距离以布置流程线。

同样的设备可只画一套，备用设备可省略不画。

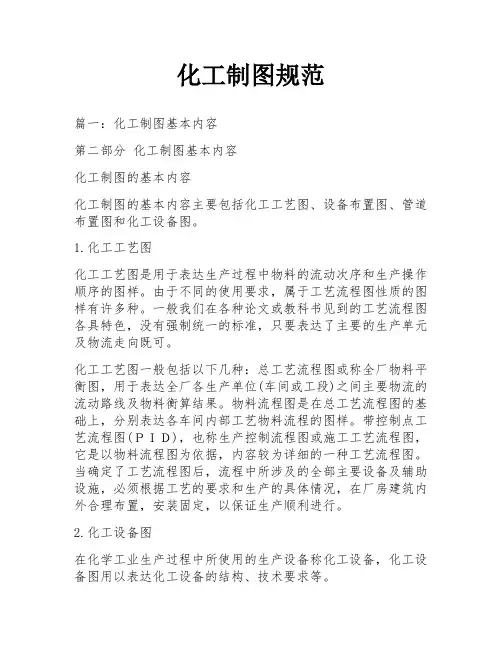

化工制图规范篇一：化工制图基本内容第二部分化工制图基本内容化工制图的基本内容化工制图的基本内容主要包括化工工艺图、设备布置图、管道布置图和化工设备图。

1.化工工艺图化工工艺图是用于表达生产过程中物料的流动次序和生产操作顺序的图样。

由于不同的使用要求，属于工艺流程图性质的图样有许多种。

一般我们在各种论文或教科书见到的工艺流程图各具特色，没有强制统一的标准，只要表达了主要的生产单元及物流走向既可。

化工工艺图一般包括以下几种：总工艺流程图或称全厂物料平衡图，用于表达全厂各生产单位(车间或工段)之间主要物流的流动路线及物料衡算结果。

物料流程图是在总工艺流程图的基础上，分别表达各车间内部工艺物料流程的图样。

带控制点工艺流程图(ＰＩＤ)，也称生产控制流程图或施工工艺流程图，它是以物料流程图为依据，内容较为详细的一种工艺流程图。

当确定了工艺流程图后，流程中所涉及的全部主要设备及辅助设施，必须根据工艺的要求和生产的具体情况，在厂房建筑内外合理布置，安装固定，以保证生产顺利进行。

2.化工设备图在化学工业生产过程中所使用的生产设备称化工设备，化工设备图用以表达化工设备的结构、技术要求等。

在化学工业生产过程中所使用的生产设备称化工设备，用以表达化工设备的结构、技术要求等的图样称化工设备图。

化工设备图是设计、制造、安装、维修及使用的依据。

因此．作为化学工业技术人员必须具有化工设备图的绘制能力以及阅读能力。

3.设备布置图4.管道布置图管道布置设计是在施工图设计阶段中进行的。

它通常以带控制点工艺流程图、设备布置图、有关的设备图以及土建、自控、电气专业等有关图样和资料作为依据，对管道作出适合工艺操作要求的合理布置设计。

CAD制图规范3.图线类型及大小：4.视图的选择：常将回转体主轴所在的平面作为主视图的投影平面，选定主视图后，一般再选择一个基本视图。

对于立式设备，一般选择俯视图作为另一个基本视图，对于卧式设备，一般选择左视图作为另一个基本视图。

《化工制图》教案《化工制图》课程绪论化工制图是专门研究化工图样的绘制和阅读的一门课程。

在石油、化工以及与之相近的医药、食品、轻工等工业的建设中，无论是设计、施工，还是设备的制造、安装，或是生产过程中的试车、检修、技术改造，都要涉及到有关的工艺流程图、设备布置图、管道布置图及设备施工图等化工图样。

化工制图与机械制图有着紧密的联系，但也具有十分明显的专业特征。

化工行业中常用的工程图样有：化工机器图、化工设备图和化工工艺图。

1．化工机器图化工机器主要是指压缩机、离心机、鼓风机、泵和搅拌装置等机器。

化工机器图在视图表达、尺寸标注、技术要求等方面与机械制图相同，基本上属于一般通用机械的常规表达范畴。

2．化工设备图化工设备是指那些用于化工产品生产过程中的合成、分离、干燥、结晶、过滤、吸收、澄清等生产单元的装备和设备。

常用的典型化工设备有反应罐（釜）、塔器、换热器、贮罐（槽）等。

化工设备与化工机器比较，结构形状、制造加工等方面都有很大的不同，为了能完整、正确、清晰地表达化工设备，常用的图样有化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接件图，作为施工设计文件的还有工程图、通用图和标准图等。

化工设备图是化工制图研究的主要内容之一。

3．化工工艺图化工工艺图是以化工工艺人员为主导，根据所要生产的化工产品及其有关技术数据和资料，设计并绘制的反映工艺流程的图样。

化工工艺图主要有化工工艺流程图、设备布置图、管路布置图。

本课程重点介绍化工设备图和化工工艺图的相关标准和规范及其绘制和阅读的基本知识。

转变。

第一章 制图的基本知识和技能国家标准关于制图的基本规定为了便于生产、管理和技术交流，必须对图样的画法、尺寸标注等作出统一的规定。

《技术制图》和《机械制图》国家标准是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。

第一节 绘图工具正确地使用绘图工具和仪器，是提高绘图质量和效率的前提。

以下是几种常用的绘图工具和仪器及其使用方法：第二节制图国家标准和基本规定一、幅面及格式（GB/T14689-93）（一）图纸幅面图1-1 图框格式（三）标题栏(GB/T 1069.1—1989)（二）用方法绘制同一机件的各个视图一般应采取相同的比例。

羽毛球策划方案一、活动背景。

羽毛球作为一项受欢迎的运动项目，不仅能够锻炼身体，还能增进朋友之间的交流。

为了丰富员工的业余生活，增强团队凝聚力，公司计划举办一次羽毛球比赛活动。

二、活动内容。

1. 比赛形式，分为男子单打、女子单打、男子双打、女子双打和混合双打五个项目。

2. 比赛规则，采用国际羽毛球比赛规则，设定比赛时间和积分制度。

3. 奖项设置，设立冠军、亚军和季军奖杯，并为优秀选手颁发奖牌和奖金。

三、活动流程。

1. 报名阶段，公司员工自愿组队报名参赛，每队可报名参加一个或多个项目。

2. 赛前准备，确定比赛场地、购买比赛用具、安排裁判和工作人员。

3. 比赛进行，按照赛程安排，进行各项目的比赛，确保比赛秩序和公平性。

4. 颁奖环节，在比赛结束后，举行颁奖仪式，表彰获奖选手并进行集体合影。

四、活动意义。

1. 促进团队凝聚，通过比赛活动，增强员工之间的友谊和团队合作意识。

2. 增进健康意识，鼓励员工积极参与体育运动，增强身体素质。

3. 提升公司形象，展现公司关注员工健康和团队建设的一面，提升员工对公司的认同感。

五、活动预算。

1. 场地租赁费用。

2. 比赛用具采购费用。

3. 奖杯、奖牌和奖金费用。

4. 工作人员费用。

5. 其他杂项费用。

六、活动宣传。

1. 制作宣传海报，张贴在公司内部各个部门。

2. 发送电子邮件邀请员工参加比赛。

3. 在公司内部通讯平台发布活动信息。

七、活动评估。

1. 组织专门小组负责活动评估，总结活动的成功经验和不足之处。

2. 收集员工的反馈意见，为下一次活动改进提供参考。

通过以上策划方案，公司将举办一次富有意义的羽毛球比赛活动，旨在增强员工的团队凝聚力，促进员工身心健康，并提升公司形象。

第7章管道布置图绘制▪本章导引▪管道布置图设计基础▪管道布置图的绘制▪本章重点知识分析本章目录本章目录本章导引管道设计中根据管道仪表流程图(PID，带控制点的工艺流程图)、设备布置图及有关的土建，仪表，电气，机泵等方面的图纸和资料为依据，对管道进行合理的布置设计，绘制出管道布置图。

管道布置图的设计首先应满足工艺要求，便于安装，操作及维修，并要合理，整齐，美观。

管道布置图在化工设备进行最后安装阶段具有重要的意义。

好的管道布置图不仅能使安装者容易读懂图纸所要表达的含义，加快施工进程，同时也杜绝诸如将测量孔安放在光线不好的场合，或者将阀门的安装的方位朝向墙面，使之很难操作。

位置设备。

因此，在各种化工工程具体施工前，必须绘制好详细的管道布置。

管道布置图的绘制工作非常繁重，同时对时间的要求也较紧，另外，在具体施工过程中会碰到各种与原设计现场不同或原设计中错误的情况，需要及时更新管道布置图。

这时，如果采用计算机绘图，就可以充分发挥计算机快速、易修改的特点，及时提供更新后的管道布置图。

在本章中，我们将对管道布置图的基础知识作一个大致的介绍，着重在如何利用计算机绘制管道布置图，我们将会对管道布置图中用到的主要零件的绘制作一个较详细的介绍，对于整体图主要在于其绘制思路上，希望读者在学习本章内容的同时，参考有关化工管道布置的书籍，以便于对本章内容的理解。

本章目录本章目录管道布置图设计基础管道布置设计图分类⑴管道平面设计图管道平面设计图使每个工程的平面设计中，都需要绘制的平面设计图．此图是一种综合性的条件图，它包括最后设计所需的一切内容，如：主要管道走向；容器支座、平台、，梯子、栏杆的位置和尺寸；电缆托架和电缆沟的走向；基础建筑物、构筑物的外形；吊车梁、吊杆、吊钩的位置和起重能力；主要管架的位置、管口，支架，人孔，手孔，吊耳，铭牌方位；公用物料站、空调设设施、排水地漏等。

⑵管道平面布置图管道布置图是用来表达车间(或装置)内管道的空间位置情况的图样，又称管道配管图或安装图。
