充气膜结构简介

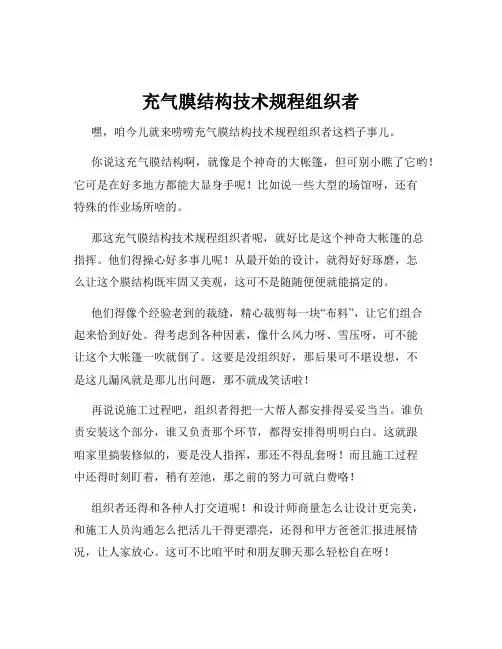

充气膜结构技术规程组织者嘿，咱今儿就来唠唠充气膜结构技术规程组织者这档子事儿。

你说这充气膜结构啊，就像是个神奇的大帐篷，但可别小瞧了它哟！它可是在好多地方都能大显身手呢！比如说一些大型的场馆呀，还有特殊的作业场所啥的。

那这充气膜结构技术规程组织者呢，就好比是这个神奇大帐篷的总指挥。

他们得操心好多事儿呢！从最开始的设计，就得好好琢磨，怎么让这个膜结构既牢固又美观，这可不是随随便便就能搞定的。

他们得像个经验老到的裁缝，精心裁剪每一块“布料”，让它们组合起来恰到好处。

得考虑到各种因素，像什么风力呀、雪压呀，可不能让这个大帐篷一吹就倒了。

这要是没组织好，那后果可不堪设想，不是这儿漏风就是那儿出问题，那不就成笑话啦！再说说施工过程吧，组织者得把一大帮人都安排得妥妥当当。

谁负责安装这个部分，谁又负责那个环节，都得安排得明明白白。

这就跟咱家里搞装修似的，要是没人指挥，那还不得乱套呀！而且施工过程中还得时刻盯着，稍有差池，那之前的努力可就白费咯！组织者还得和各种人打交道呢！和设计师商量怎么让设计更完美，和施工人员沟通怎么把活儿干得更漂亮，还得和甲方爸爸汇报进展情况，让人家放心。

这可不比咱平时和朋友聊天那么轻松自在呀！他们还得随时准备应对各种突发情况。

万一遇到个恶劣天气，或者施工中出现了啥问题，就得赶紧想办法解决。

这就像咱平时过日子，总会有些意想不到的事儿发生，得沉着冷静去应对。

你想想看，要是没有这些组织者，那充气膜结构能建得起来吗？能建得那么好吗？那肯定不行呀！他们就像是一群默默付出的幕后英雄，虽然可能不被大家所熟知，但却至关重要。

咱再打个比方，这充气膜结构就像是一场精彩的演出，那组织者就是导演呀！演员们演得再好，没有导演的精心编排，能有那么精彩的呈现吗？所以说呀，可别小看了这充气膜结构技术规程组织者，他们的工作可不简单呐！他们得有足够的专业知识，还得有超强的组织能力和应变能力。

他们得像个不知疲倦的陀螺，不停地转呀转，只为了让充气膜结构能够完美地呈现在大家面前。

膜结构介绍 一种适合建筑的新材料的出现，必然引建筑结构的革命，如历史上的混凝土和钢材，70年代以来，以欧美为中心发展起来的新型织物膜材，也是如此，用这种优良的织物，辅以柔性或钢性支撑，可绷成一个曲率互反，有一定刚度和张力的结构体系。

这种全新的建筑结构形式，集建筑学、结构力学、材料学与精细化工、计算机技术等为一体，具有以下优秀的特点： 1、造型的艺术性。

它既能充分发挥建筑师的想象力，又能体现结构构件清晰受力之类。

2、良好的自洁性。

膜建筑中采用具有防护涂层的膜材，可使建筑具有良好的自洁效果，同时保证建筑的使用寿命。

3、施工的快捷性。

膜建筑工程中所有加工和制作均在工厂内完成，现场只进行半成品组装，因此施工简便快捷，施工周期短。

4、较好的经济性。

由于膜材具有一定的透光率，白天可减少照明强度和时间，因而比较节约能源，降低了长期使用费用，同时夜间彩灯透射形成的绚烂景观也能达到很好的广告宣传效益。

5、 结构自重轻，非常适合于建造大跨度空间结构。

膜结构的分类 膜结构按结构受力特性大致可分为充气式膜结构、张拉式膜结构（Tension/Suspension membrane structure）、骨架式膜结构（Frame membrane strcture，Cable dome membrane structure）、组合式膜结构（Compound membrane structure）等几大类。

充气式膜结构张拉式膜结构骨架式膜结构组合式膜结构膜 应 用 领 域：★ 体育设施： 体育场、健身中心、游泳馆、网球馆、篮球馆等。

★ 商业设施： 商场、购物中心、大型会展场所、餐厅、酒店（挑檐）等。

★ 文化设施： 展览中心、剧院、会议厅、博物馆、植物园、水族馆、音乐广场等。

★ 交通设施： 机场、火车站、公交车站、收费站、码头、加油站、天桥连廊等。

★ 工业设施： 工厂、仓库、科研中心、处理中心、温室、物流中心等。

★ 景观设施： 建筑入口、标志性建筑或景观性小品、广场休闲区、海滨娱乐休闲建筑、居住小区、游乐场、步行街、停车场、楼宇屋顶改造更新等。

充气膜结构设计与施工—技术指南下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!第一部分：介绍。

充气膜结构作为一种新型的建筑材料，具有轻便、灵活、易于搭建等优点，在近年来得到了广泛的应用。

充气膜结构工程施工方案一、工程概述本工程是指对一定面积的充气膜结构进行施工安装，这种结构具有轻质、易于组装和拆卸、良好抗风性能等特点，被广泛应用于建筑、活动场所、展览馆等领域。

本施工方案旨在对充气膜结构的施工、安装过程进行规范化，确保工程质量和安全。

二、施工准备1. 检查施工现场：根据建筑设计图纸和工程要求，检查充气膜结构的施工现场，确保基础和场地符合要求。

2. 确定施工方案：根据实际情况和设计要求，确定充气膜结构的施工方案，包括安装顺序、材料准备、施工流程等。

3. 准备施工材料和设备：根据施工方案，准备所需的材料和设备，包括充气膜、支撑结构、连接件、气动工具等。

4. 安全措施：制定并执行安全施工规范，对施工现场进行安全检查，确保施工安全。

三、施工流程1. 土方开挖：根据设计要求，进行场地的土方开挖和平整，确保基础面的垂直度和水平度。

2. 基础施工：根据设计要求，在基础面上设置基础支撑结构，并进行固定和加固，确保支撑结构的稳固。

3. 充气膜安装：根据设计要求，对充气膜进行安装，包括铺设、定位、充气和调整，确保充气膜结构的平整和紧密。

4. 支撑结构安装：根据设计要求，对支撑结构进行安装，包括连接件的安装、支撑杆的固定等，确保支撑结构的牢固和稳定。

5. 气密性检测：对充气膜结构进行气密性检测，确保充气膜结构的密封性和稳定性。

6. 细节处理：对充气膜结构的细节部分进行处理，包括边角处理、接缝处理等，确保充气膜结构的完整和美观。

7. 安全检查：对充气膜结构的安装工艺和质量进行检查，确保工程安全和质量。

四、质量控制1. 施工监控：在施工过程中，进行全程监控，对施工流程和质量进行检查，确保施工质量符合要求。

2. 质量检验：对施工完成的充气膜结构进行质量检验，按照设计要求进行结构、气密性、外观等方面的检查。

3. 质量整改：对于发现的质量问题，及时进行整改和修复，确保充气膜结构的质量符合要求。

五、安全管理1. 安全教育：对施工人员进行安全教育和培训，提高安全意识和技能，确保施工安全。

一、膜结构概述膜结构是用多种高强薄膜材料( PVC 或Teflon) 及加强构件(钢架、钢柱或钢索)通过一定的方式使其内部产生一定的预应力以形成某种空间结构形状,作为覆盖结构,并能承受一定的外荷载作用的一种空间结构形式。

膜结构有如下特点:造型活泼优美, 富有时代气息; 自重轻,适合大跨度的建筑; 可充分利用自然光,减少能源消耗;造价相对低廉,施工速度快;结构抗震性能好, 使用范围广。

膜结构可分为张拉膜结构和充气膜结构两大类。

张拉膜结构又可分为边界直接张拉成型和通过支撑、悬挂等成型两种;充气膜结构可分室内充气式和充气构件式两种。

张拉膜结构具有造型优美柔和、使用维护方便等特点,它适用于中小跨度的结构中,支撑、悬挂式也能用于大跨度结构中, 充气式膜结构适用于大中型跨度的建筑,但使用期间维护较为麻烦。

二、充气式膜结构早在1917 年,英国威廉·兰切斯特(Willian Lanchester)首次提出气承式( air - supported)帐篷,用于野战医院,并申请了专利,但由于当时的技术条件原因没有成为现实。

直到1946 年,美国沃尔特·勃德(Walter Bird)才首次造成了一座直径15m 的充气穹顶。

之后,德国的F. 奥托( F. Ot to) 把皂膜原理应用到膜结构设计中, 取得了不少经验。

1967年第一届国际充气结构会议在德国斯图加特( Stuttgart )召开。

这无疑给充气结构的发展注射了兴奋剂。

随后,各式各样的膜结构建筑出现在1970 年大阪世界博览会上,其中最具代表性的是D.盖格( David Geiger)设计的美国馆( T he U. S. Pavilion) , 其平面是140m×80m 椭圆形的室内充气结构,其次是川口卫( Mamoru Kaw aguchi) 设计的充气香肠构件式的富士馆( 图1)。

后来人们认为: 70 年大阪博览会是把膜屋顶系统地、商业性地向外界介绍的开始, 尤其是川口卫在这一领域内的研究成果,引起了国际的关注,是劲性结构向柔性结构转变的开始, 是建筑业的一个转折, 一次革命,尤如1851 年伦敦博览会上水晶宫( The Crystal Palace) 的建成,向人们展示了工业化建筑技术和幕墙施工技术; 1889 年巴黎博览会上埃菲尔铁塔( T he Eiffel Tow er )展示了摩天技术的能力和可能性一样, 1970 年大阪博览会展示了人们可以用膜结构建造永久性建筑。

_建筑与结构设计Archittctural tmd Structural Design “水立方”的ETFE充气膜结构技术概述Technical Overview of ETFE Air-Supported Membrane Structure of"Water Cube"侯亦南(中国建筑上海设计研究院有限公司，上海200062)HOU Yi-nan(China Shanghai Architectural Design&Research Institute Co.Ltd.,Shanghai200062,China)【摘要】“水殳方”是北京奥运会时标志性建筑之一，其外围护结构采用的ETFE充气膜是目前国际上最先进的薄膜材料。

ETFE膜具有很多其他材料无法比拟的性能。

ETFE充气膜结构不光在建筑外观，对養个建筑的物理性能和使用功能也做出了突出的贡献。

论丈介绍了ETFE薄膜材料餉性能及ETFE薄膜结构，并对其在"水止方'冲的应用进行分析。

[Abstract]"Water Cube"is one of the landmark buildings for Beijing Olympic Games.Its outer protective structure adopts ETFEair-supported membrane,which is the most advanced film material in the world at present.ETFE membrane has many properties that other materials cannot match.ETFE air-supported membrane structure not only in the building appearance,but also makes an outstanding contribution to the physical performance and use function of t he entire building.This paper introduces the properties and structure ofETFE thin membrane,and analyzes its application in"WaterCube".【关键词】水立方；膜结构；ETFE充气膜[Keywords]Water Cube;membrane structure;ETFE air-supported membrane【中图分类号1TU381【文献标志码】B[DOI]10.13616/ki.gcjsysj.2019.11.2031引言作为2008年北京奥运会的标志性场馆之一，国家游泳中心“水立方”之所以成名,在很大程度上要归功于外立面所使用的ETFE膜材料。

充气膜结构设计与施工技术指南
充气膜结构设计与施工技术指南是一项非常重要的工程，整个工
程的成功与否，将会影响到最终的效果与使用寿命。

因此，在进行充
气膜结构设计与施工之前，需要有精确的规划和准确的施工方法。

首先，在进行充气膜设计时，需要细致地测量空间尺寸，选择合
适的材料进行制作。

材料选择应考虑充气膜结构短期负载和长期使用
而引起的损坏风险。

同时，还要考虑到环保因素，选用可重复使用的
材料。

其次，充气膜结构设计需要考虑到表面的功能与美观。

充气膜表
面可以选择单色或者彩色，但在选择充气膜表面时，需要确保充气膜
表面的颜色符合相关规定。

在充气膜设计过程中，往往需要细致考虑
空气进出口的位置、大小、数量等等。

在充气膜结构的施工过程中，需要根据设计绘图进行准确的切割
将膜材料加工成合适的形状。

在进行充气膜的焊接时，需要确保焊接
工艺合理，以免出现泄气漏点。

下一步是充气膜的支撑，在支撑的过
程中，需要考虑支撑的摆放位置、数量、稳定性等等。

最后，在施工中，需要考虑细节和安全。

比如，在进行膜材料加
工时，需要特别注意测量精度和操作安全性。

在进行表面颜色喷涂时，还需要考虑涂层质量和均匀性。

在充气膜结构设计与施工技术指南中，以上五个步骤是最为重要
的环节。

作为充气膜材料制造业的从业者，应该清楚地了解这些重要
环节，并在充气膜材料生产的每一个环节中认真贯彻这些环节。

只有
这样，我们才能够制造出质量稳定、安全可靠、外观美观的充气膜材料，并满足客户的各种需求。

充气膜结构体育馆施工工法充气膜结构体育馆施工工法一、前言充气膜结构体育馆施工工法是一种创新的建筑施工技术，通过采用特殊的充气膜材料和工艺，能够快速、高效地搭建出具有良好空间性能和使用功能的体育馆。

本文将详细介绍充气膜结构体育馆施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点充气膜结构体育馆施工工法有以下几个特点：1. 快速高效：通过预制充气膜和支撑结构，可以大大减少施工周期，快速搭建出体育馆。

2. 灵活多样：充气膜结构体育馆可以根据需求进行灵活设计，变化多样的外形和内部空间布局，满足不同场地和功能的要求。

3. 轻质环保：采用轻质材料搭建，对地基要求低，减少土地资源的占用，同时对环境影响较小。

4. 良好的空间性能：充气膜结构能够提供宽敞、无柱、无障碍的空间，为体育活动提供良好的使用体验。

三、适应范围充气膜结构体育馆适用于各种体育场馆、多功能演出场地等需要大空间的场所。

尤其适用于临时性活动场所，如世界大型体育赛事等，可以快速搭建临时体育场馆。

此外，充气膜结构体育馆也可以用于常设体育场馆，提供长期的使用功能。

四、工艺原理充气膜结构体育馆的施工工艺是基于充气膜材料和结构的原理。

充气膜材料具有良好的张力和抗拉性能，能够通过内部充气增加结构稳定性和承载能力。

施工工艺中，首先根据设计要求制作充气膜，并进行预制。

然后，在施工现场搭建支撑结构，并将充气膜安装在支撑结构上。

最后，通过对充气膜进行充气，达到预定的形状。

五、施工工艺1. 地基预处理：根据地基状况，进行地基处理，包括清理、夯实和排水等工作。

2. 支撑结构搭建：根据设计要求，搭建支撑结构，包括框架和承重构件的安装。

3. 充气膜安装：将预制的充气膜进行安装，注意保护膜材料以避免损坏。

4. 充气处理：使用专业设备对充气膜进行充气，控制充气压力和速度，以达到设计要求的形状。

5. 管道和设备安装：根据体育馆功能需求，安装相应的管道和设备，如照明、空调等。

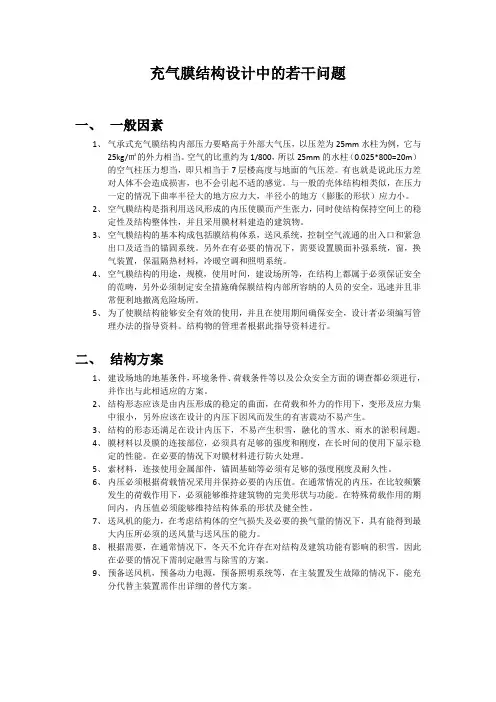

充气膜结构设计中的若干问题一、一般因素1、气承式充气膜结构内部压力要略高于外部大气压，以压差为25mm水柱为例，它与25kg/㎡的外力相当。

空气的比重约为1/800，所以25mm的水柱（0.025*800=20m）的空气柱压力想当，即只相当于7层楼高度与地面的气压差。

有也就是说此压力差对人体不会造成损害，也不会引起不适的感觉。

与一般的壳体结构相类似，在压力一定的情况下曲率半径大的地方应力大，半径小的地方（膨胀的形状）应力小。

2、空气膜结构是指利用送风形成的内压使膜而产生张力，同时使结构保持空间上的稳定性及结构整体性，并且采用膜材料建造的建筑物。

3、空气膜结构的基本构成包括膜结构体系，送风系统，控制空气流通的出入口和紧急出口及适当的锚固系统。

另外在有必要的情况下，需要设置膜面补强系统，窗，换气装置，保温隔热材料，冷暖空调和照明系统。

4、空气膜结构的用途，规模，使用时间，建设场所等，在结构上都属于必须保证安全的范畴，另外必须制定安全措施确保膜结构内部所容纳的人员的安全，迅速并且非常便利地撤离危险场所。

5、为了使膜结构能够安全有效的使用，并且在使用期间确保安全，设计者必须编写管理办法的指导资料。

结构物的管理者根据此指导资料进行。

二、结构方案1、建设场地的地基条件，环境条件、荷载条件等以及公众安全方面的调查都必须进行，并作出与此相适应的方案。

2、结构形态应该是由内压形成的稳定的曲面，在荷载和外力的作用下，变形及应力集中很小，另外应该在设计的内压下因风而发生的有害震动不易产生。

3、结构的形态还满足在设计内压下，不易产生积雪，融化的雪水、雨水的淤积问题。

4、膜材料以及膜的连接部位，必须具有足够的强度和刚度，在长时间的使用下显示稳定的性能。

在必要的情况下对膜材料进行防火处理。

5、索材料，连接使用金属部件，锚固基础等必须有足够的强度刚度及耐久性。

6、内压必须根据荷载情况采用并保持必要的内压值。

在通常情况的内压，在比较频繁发生的荷载作用下，必须能够维持建筑物的完美形状与功能。

之后，充气膜结构建筑相继出现在大中型体育场馆以及展览场馆中，得到世人的瞩目以及束自社会更多的关注．其中典型的有：１９７３年美国加利福尼弧州圣兜拉勒人学活动中心（图１．３）、１９７５年美国密歇投州庞蒂亚克“银色穹项”、】９８８年建造的东京后乐园棒球馆（图１．４）等等。

圈１．１富十馆
Ｈ１．２Ｊ、岛巨浪馆
图１．３圣克拉勒大学活动中心
图１．４东京后乐园棒球馆
然而，充气膜结构作为大跨度体育场馆屋顶，由于在恶劣天气时维护不当，曾出现过多次事故。

轻者屋面下瘪，重者膜材被撕裂，砸坏了下面的设旌，这些事故虽然只造成了一些财产损失，并没有人员伤亡，但在公共建筑中屋面问题，还是引起了公众的关注。

同时，充气膜结构在使用过程中需要不断能源供应，致使运行维护费用高；空压机与新风机的自动控制系统和融雪热气系统隐禽事故率高：室内过大的超压环境下人体的排汗、耗氧与舒适性等问题没能很好解决，这些甚至导致了人们对充气膜结构提出了疑问。

因此，在上个世纪８０。

近年来，为解决运动场所与运动需求的严重不成比例问题，充气膜被大力推广于体育运动领域，是时下最时尚的体育运动场所。

关于充气膜人们有很多疑问，尤其是充气膜原理。

下面靓晟泰小编详细为大家介绍一下充气膜的原因。

充气膜以空气为支撑，利用风机向充气膜内部提供正压，与充气膜外部形成压力差，一般为250Pa，以维持充气膜结构形态。

这类似气球，通过向里面加压，保持气球吹起来的形态，但有些不同的是，充气膜结构进过专业受力裁剪分析，且充气膜结构内置智能控制系统可保持膜结构内外气压恒定，不会出现撕裂、破损问题。

同时充气膜还可抵御风雪影响。

夏季天气炎热，无论在什么地方都能体验到蒸烤的感觉，毫不夸张的说完全依靠空调续命。

在夏季，所有建筑内，若是不开空调都很热。

充气膜内不开空调会热吗？充气膜结构建筑以365天恒温恒湿著称，自然是夏季最凉爽的地方。

原因有以下几点：
1.充气膜使用的膜材有隔热作用，相当于砖墙结构。

2.充气膜建筑设置有地下通风管道，温度本身较低，通过风机随时进行换气，故而充气膜建筑内比较凉快，常年保持温度稳定。

3.部分充气膜建筑有安装保温棉，隔热效果更好。

一般保持在25度恒温恒湿状态下。
