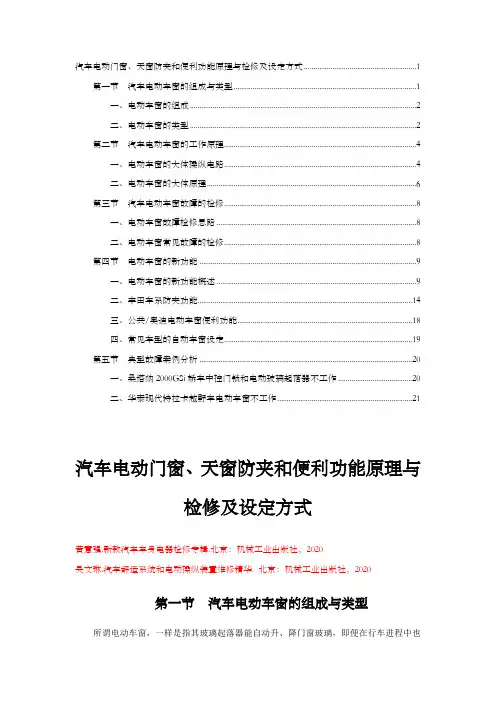

汽车电动门窗、天窗防夹和便利功能原理与检修及设定方式 (1)第一节汽车电动车窗的组成与类型 (1)一、电动车窗的组成 (2)二、电动车窗的类型 (2)第二节汽车电动车窗的工作原理 (4)一、电动车窗的大体操纵电路 (4)二、电动车窗的大体原理 (6)第三节汽车电动车窗故障的检修 (8)一、电动车窗故障检修思路 (8)二、电动车窗常见故障的检修 (8)第四节电动车窗的新功能 (9)一、电动车窗的新功能概述 (9)二、丰田车系防夹功能 (14)三、公共/奥迪电动车窗便利功能 (18)四、常见车型的自动车窗设定 (19)第五节典型故障案例分析 (20)一、桑塔纳2000GSi轿车中控门锁和电动玻璃起落器不工作 (20)二、华泰现代特拉卡越野车电动车窗不工作 (21)汽车电动门窗、天窗防夹和便利功能原理与检修及设定方式黄意强.新款汽车车身电器检修专辑.北京：机械工业出版社，2020吴文琳.汽车舒适系统和电动操纵装置维修精华. 北京：机械工业出版社，2020第一节汽车电动车窗的组成与类型所谓电动车窗，一样是指其玻璃起落器能自动升、降门窗玻璃，即便在行车进程中也能方便地开、关门窗。

因此电动车窗又叫自动车窗，过去仅装在高级轿车上，而在现代轿车上己被普遍采纳。

电动车窗系统是通过开关操作开闭车窗的系统，当电动车窗开关操作时，电动车窗电动机旋转，车窗开闭调剂器（图 4 一l ）把电动车窗电动机的旋转运动转换成上下运动打开或关闭车窗。

图 4 一 1 电动门窗一、电动车窗的组成汽车电动车窗要紧由起落操纵开关、电动机、起落机构和继电器等组成，它是利用开关操纵电动机的电流方向，实现车窗的升（关）降（开）。

车窗电动机都是双向的，分永磁式和双绕组串励式两类。

永磁式直流电动机是通过改变输入电枢绕组的电流方向使电动机以不同的方向旋转。

双绕组串励式直流电动机有两个绕向相反的磁场绕组，一个称为上升绕组，另一个称为下降绕组，通电后产生相反方向的磁场，即可改变电动机的旋转方向。

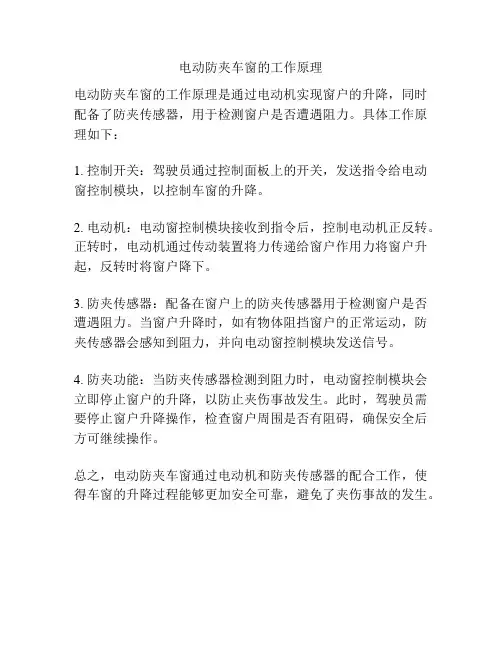

电动防夹车窗的工作原理
电动防夹车窗的工作原理是通过电动机实现窗户的升降，同时配备了防夹传感器，用于检测窗户是否遭遇阻力。

具体工作原理如下：
1. 控制开关：驾驶员通过控制面板上的开关，发送指令给电动窗控制模块，以控制车窗的升降。

2. 电动机：电动窗控制模块接收到指令后，控制电动机正反转。

正转时，电动机通过传动装置将力传递给窗户作用力将窗户升起，反转时将窗户降下。

3. 防夹传感器：配备在窗户上的防夹传感器用于检测窗户是否遭遇阻力。

当窗户升降时，如有物体阻挡窗户的正常运动，防夹传感器会感知到阻力，并向电动窗控制模块发送信号。

4. 防夹功能：当防夹传感器检测到阻力时，电动窗控制模块会立即停止窗户的升降，以防止夹伤事故发生。

此时，驾驶员需要停止窗户升降操作，检查窗户周围是否有阻碍，确保安全后方可继续操作。

总之，电动防夹车窗通过电动机和防夹传感器的配合工作，使得车窗的升降过程能够更加安全可靠，避免了夹伤事故的发生。

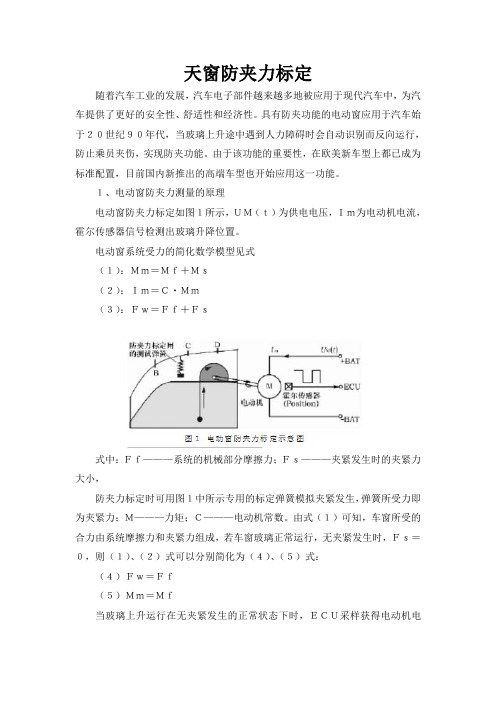

天窗防夹力标定随着汽车工业的发展，汽车电子部件越来越多地被应用于现代汽车中，为汽车提供了更好的安全性、舒适性和经济性。

具有防夹功能的电动窗应用于汽车始于２０世纪９０年代，当玻璃上升途中遇到人力障碍时会自动识别而反向运行，防止乘员夹伤，实现防夹功能。

由于该功能的重要性，在欧美新车型上都已成为标准配置，目前国内新推出的高端车型也开始应用这一功能。

１、电动窗防夹力测量的原理电动窗防夹力标定如图１所示，ＵＭ（ｔ）为供电电压，Ｉｍ为电动机电流，霍尔传感器信号检测出玻璃升降位置。

电动窗系统受力的简化数学模型见式（１）：Ｍｍ＝Ｍｆ＋Ｍｓ（２）：Ｉｍ＝Ｃ・Ｍｍ（３）：Ｆｗ＝Ｆｆ＋Ｆｓ式中：Ｆｆ———系统的机械部分摩擦力；Ｆｓ———夹紧发生时的夹紧力大小，防夹力标定时可用图１中所示专用的标定弹簧模拟夹紧发生，弹簧所受力即为夹紧力；Ｍ———力矩；Ｃ———电动机常数。

由式（１）可知，车窗所受的合力由系统摩擦力和夹紧力组成，若车窗玻璃正常运行，无夹紧发生时，Ｆｓ＝０，则（１）、（２）式可以分别简化为（４）、（５）式：（４）Ｆｗ＝Ｆｆ（５）Ｍｍ＝Ｍｆ当玻璃上升运行在无夹紧发生的正常状态下时，ＥＣＵ采样获得电动机电流，由（３）、（５）式，可以计算获得电动机的转矩，即摩擦力的转矩，最后由（４）式，可以得出系统摩擦力大小。

玻璃窗的每次升降中，在门机械部分和玻璃升降器机械部分性能一定的情况下，相同的窗位置所对应的摩擦力变化范围必须是有限的。

通过门窗系统的自学习，ＥＣＵ可以获得当前系统摩擦力值Ｆｆ。

由式（１），当夹紧发生时，Ｆｗ减去固有的系统摩擦力就可以得到夹紧力Ｆｓ，当夹紧力超过ＥＣＵ中预设的阈值力参数时，窗玻璃将发生反转，反转时的夹紧力即为防夹力。

２、电动窗防夹力标定防夹力的标定，有两种相关的国际法规可以遵循：一个是欧洲法规Ｄｉｒｅｃｔｉｖｅ２０００／４／ＣＥ；另一个是美国法规ＦＭＶＳＳ１１８。

两者主要的区别在于侧重于人体不同部位的防夹测试要求，在标定中，表现为标定弹簧的弹性系数要求不同，对于欧标要求１０Ｎ／ｍｍ，对于美标还有对６５Ｎ／ｍｍ的要求。

汽车防夹功能是一种安全装置，旨在保护车辆乘员和物品免受夹损伤。

主要工作原理如下：
1. 压力感应：现代汽车的电动窗、天窗和车门等装置通常配备了压力感应装置。

当检测到窗户或门口附近有阻力或压力时，例如手指或物体，装置会立即停止运动并自动逆转。

2. 光电感应：部分车辆的防夹功能还采用了光电感应技术。

装置通过发射红外光束或激光束，并接收反射回来的光信号。

如果光束在运动过程中被阻挡或遮挡，装置会立即停止运动并逆转。

3. 动态检测：一些先进的防夹系统使用动态检测技术。

装置通过检测电动窗或门在运动过程中的电流变化、电机负载、速度等参数，来判断是否发生夹损伤的情况。

一旦检测到异常，装置会迅速停止运动并逆转。

4. 控制单元：所有的防夹功能都由一个专用的控制单元进行管理和控制。

该控制单元接收来自各个传感器的信号，并根据预设的算法和设定值，控制电动窗或门的运动。

当检测到夹损伤的风险时，控制单元会发出停止信号，以确保乘员和物品的安全。

需要注意的是，虽然汽车防夹功能可以提供额外的安全保护，但并不能完全消除夹损伤的风险。

因此，在使用汽车的过程中，仍然需要注意谨慎操作，并避免将身体或物体靠近窗户、车门等可移动部件。

10.16638/ki.1671-7988.2017.10.054测试车窗误防夹的方法与研究回姝，岳宇鹏，战伟（中国第一汽车股份有限公司技术中心，吉林长春130011）摘要：文章从实车测试的角度对车窗防夹功能的错误情况—误触发防夹进行测试方法的研究与探讨。

考虑到颠簸路面等外界因素的干扰，车窗在自动上升期间且无障碍物的情况下触发防夹功能。

如何在车辆上市前充分暴露此类缺陷是本文研究的重点。

关键词：电动窗；防夹力；误防夹；总线信号中图分类号：U463.8 文献标识码：A 文章编号：1671-7988 (2017)10-155-02Study on the method of testing the wrong anti pinch of car windowHui Shu, Yue Yupeng, Zhan Wei( China First Automobile Co., Ltd. Technical Center, Jilin Changchun 130011 )Abstract: In this paper, from the angle of the real vehicle test, the test method of the anti lock function of the window is studied. Taking into account the interference of the external factors such as bumps and windows, the window in the automatic rise and the absence of obstacles in the case of the anti pinch function. The key point of this paper is how to fully expose the defects before listing.Keywords: power window; anti pinch force; wrong anti pinch; bus signalCLC NO.: U463.8 Document Code: A Article ID: 1671-7988 (2017)10-155-02引言现代社会中，汽车越来越成为人们不可缺少的代步工具，汽车市场也异常火爆，每一个人都会与汽车产生极为紧密的联系，汽车工业逐渐成为各个国家的支柱型产业，对于推动国民经济发展提高人民生活水平起到重要的推动作用[1]。

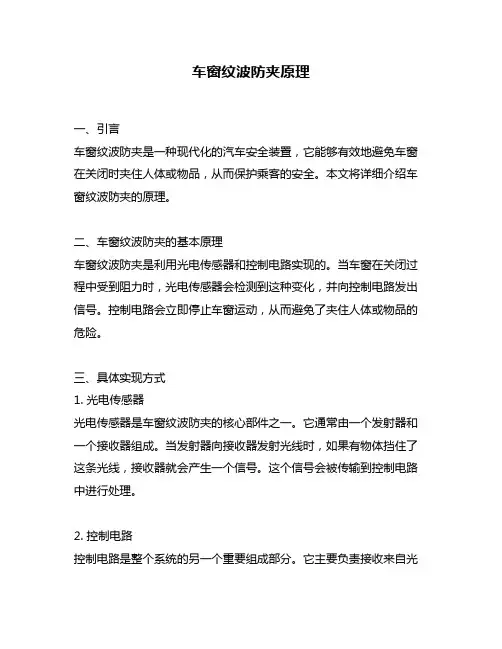

车窗纹波防夹原理一、引言车窗纹波防夹是一种现代化的汽车安全装置，它能够有效地避免车窗在关闭时夹住人体或物品，从而保护乘客的安全。

本文将详细介绍车窗纹波防夹的原理。

二、车窗纹波防夹的基本原理车窗纹波防夹是利用光电传感器和控制电路实现的。

当车窗在关闭过程中受到阻力时，光电传感器会检测到这种变化，并向控制电路发出信号。

控制电路会立即停止车窗运动，从而避免了夹住人体或物品的危险。

三、具体实现方式1. 光电传感器光电传感器是车窗纹波防夹的核心部件之一。

它通常由一个发射器和一个接收器组成。

当发射器向接收器发射光线时，如果有物体挡住了这条光线，接收器就会产生一个信号。

这个信号会被传输到控制电路中进行处理。

2. 控制电路控制电路是整个系统的另一个重要组成部分。

它主要负责接收来自光电传感器的信号，并控制车窗的运动。

当光电传感器检测到阻力时，控制电路会立即停止车窗的运动，从而避免夹住人体或物品。

3. 车窗机构车窗机构是实现车窗运动的关键部分。

它通常由一个电机和一组齿轮组成。

当控制电路接收到开启或关闭信号时，它会向电机发送指令，从而驱动齿轮转动，进而实现车窗的运动。

四、纹波防夹原理纹波防夹原理是车窗纹波防夹系统的核心部分之一。

它主要通过改变车窗上下行程中的速度来避免夹住人体或物品。

具体来说，当车窗在关闭过程中受到阻力时，控制电路会立即降低车窗的速度，并将其分成若干个小段进行操作。

这些小段之间存在微小的时间差，从而形成了一种类似于纹波状的运动模式。

这种运动模式可以有效地避免夹住人体或物品，并提高了整个系统的安全性能。

五、总结综上所述，车窗纹波防夹是一种现代化的汽车安全装置，它主要利用光电传感器和控制电路实现。

当车窗在关闭过程中受到阻力时，控制电路会立即停止车窗的运动，从而避免夹住人体或物品。

此外，纹波防夹原理也是整个系统的核心部分之一，它可以通过改变车窗上下行程中的速度来避免夹住人体或物品，并提高了整个系统的安全性能。

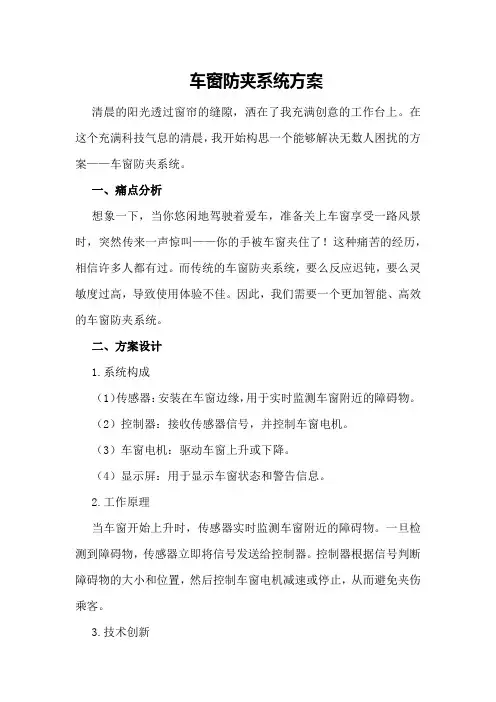

车窗防夹系统方案清晨的阳光透过窗帘的缝隙，洒在了我充满创意的工作台上。

在这个充满科技气息的清晨，我开始构思一个能够解决无数人困扰的方案——车窗防夹系统。

一、痛点分析想象一下，当你悠闲地驾驶着爱车，准备关上车窗享受一路风景时，突然传来一声惊叫——你的手被车窗夹住了！这种痛苦的经历，相信许多人都有过。

而传统的车窗防夹系统，要么反应迟钝，要么灵敏度过高，导致使用体验不佳。

因此，我们需要一个更加智能、高效的车窗防夹系统。

二、方案设计1.系统构成（1）传感器：安装在车窗边缘，用于实时监测车窗附近的障碍物。

（2）控制器：接收传感器信号，并控制车窗电机。

（3）车窗电机：驱动车窗上升或下降。

（4）显示屏：用于显示车窗状态和警告信息。

2.工作原理当车窗开始上升时，传感器实时监测车窗附近的障碍物。

一旦检测到障碍物，传感器立即将信号发送给控制器。

控制器根据信号判断障碍物的大小和位置，然后控制车窗电机减速或停止，从而避免夹伤乘客。

3.技术创新（1）智能识别：采用先进的图像识别技术，能够准确识别车窗附近的障碍物，提高防夹效果。

（2）自适应调节：根据障碍物的大小和位置，自动调整车窗电机的运行速度，实现柔和关窗。

（3）实时反馈：在车窗运行过程中，实时显示车窗状态和警告信息，让乘客安心。

三、实施步骤1.市场调研：了解市场需求，收集用户反馈，为方案设计提供依据。

2.技术研发：针对方案设计，进行技术研发，包括传感器、控制器和车窗电机的选型及软件开发。

3.原型制作：根据研发成果，制作车窗防夹系统的原型机。

4.测试验证：对原型机进行测试，验证系统的可靠性、稳定性和安全性。

5.批量生产：在测试验证通过后，进行批量生产，将产品推向市场。

四、预期效果1.提高乘客安全：有效避免乘客在关窗过程中被车窗夹伤。

2.提升驾驶体验：智能识别和自适应调节功能，让关窗过程更加轻松、舒适。

3.减少维修成本：采用先进的技术和材料，降低系统故障率，减少维修成本。

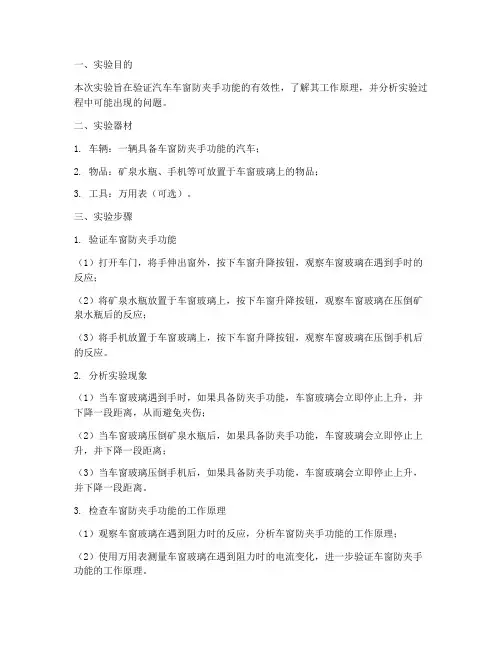

一、实验目的本次实验旨在验证汽车车窗防夹手功能的有效性，了解其工作原理，并分析实验过程中可能出现的问题。

二、实验器材1. 车辆：一辆具备车窗防夹手功能的汽车；2. 物品：矿泉水瓶、手机等可放置于车窗玻璃上的物品；3. 工具：万用表（可选）。

三、实验步骤1. 验证车窗防夹手功能（1）打开车门，将手伸出窗外，按下车窗升降按钮，观察车窗玻璃在遇到手时的反应；（2）将矿泉水瓶放置于车窗玻璃上，按下车窗升降按钮，观察车窗玻璃在压倒矿泉水瓶后的反应；（3）将手机放置于车窗玻璃上，按下车窗升降按钮，观察车窗玻璃在压倒手机后的反应。

2. 分析实验现象（1）当车窗玻璃遇到手时，如果具备防夹手功能，车窗玻璃会立即停止上升，并下降一段距离，从而避免夹伤；（2）当车窗玻璃压倒矿泉水瓶后，如果具备防夹手功能，车窗玻璃会立即停止上升，并下降一段距离；（3）当车窗玻璃压倒手机后，如果具备防夹手功能，车窗玻璃会立即停止上升，并下降一段距离。

3. 检查车窗防夹手功能的工作原理（1）观察车窗玻璃在遇到阻力时的反应，分析车窗防夹手功能的工作原理；（2）使用万用表测量车窗玻璃在遇到阻力时的电流变化，进一步验证车窗防夹手功能的工作原理。

四、实验结果与分析1. 实验结果通过实验，我们验证了汽车车窗防夹手功能的有效性。

在遇到手、矿泉水瓶、手机等物体时，具备防夹手功能的车窗玻璃会立即停止上升，并下降一段距离，从而避免夹伤。

2. 实验分析（1）车窗防夹手功能的工作原理是通过霍尔传感器检测电动机转速，当检测到转速变化时，ECU会向继电器发出指令，使电流反向，使电动机停转或反转，从而实现车窗玻璃的停止或下降；（2）在实验过程中，我们发现车窗防夹手功能在遇到阻力时能及时响应，但有时会出现轻微的震动，这是由于车窗玻璃在下降过程中，电机反向转动所导致的。

五、实验结论通过本次实验，我们验证了汽车车窗防夹手功能的有效性，了解了其工作原理。

在日常生活中，驾驶员和乘客应充分重视车窗防夹手功能，确保行车安全。

0中国集成电路China Integrated Circuit系统设计♦基于Aut o ChipsAC781xMCU的车窗纹波防夹系统设计涂超平，刘幸辉杰发科技摘要:自动升窗逐渐成为市场青睐的亮点功能,车窗玻璃防夹在乘用车的普及率也在不断提高。

整车厂需要一种高性价比、高可靠性的防夹方案。

杰发科技A utoC hipS）基于旗下汽车级微控制器A C781x可提供基于电机纹波电流防夹的解决方案。

关键字:杰发科技AutoChipS）；汽车级微控制器；纹波防夹The design of anti-pinch system based on AutoChips AC781x MCUTU Chao-ping,LIU Xing-huiAu1oCh:psAbstract:A utom atic w indow lifting has gradually becom e the highlightiunction favored by the m arket,and the pop-ularily ofw indow glass antipinch in passenger cars is also increasing.V ehic]e m anui^cturers need a high costperfor-m ance,high reliability antipinch schem e.AutoCh血s can provide a solution based on m otorr^p]e currentaniip:i nch based on autom otive m icroconitrollerac781x.Keywords:AutoChips;AEC-Q100MCU;Anti-pinch电动车窗防夹功能作为重要的汽车安全配置,已被越来越多的客户所重视。

欧洲的2000/4/CE标准、美国的FMVSS118标准均要求乘用车必须具备四门玻璃防夹功能。

有关车窗玻璃防夹力测试系统的简介背景车窗是现代汽车的重要组成部分，用来提供通风和全方位视野。

但是，车窗也是可怕的危险箭头之一，因为窗户可以在关闭时夹住儿童或宠物，导致伤害或死亡。

因此，越来越多的汽车制造商越来越注重车窗的安全性能。

车窗玻璃防夹力测试系统应运而生。

什么是车窗玻璃防夹力测试系统？车窗玻璃防夹力测试系统是一种用于测量车窗的防夹力的设备。

通过控制不同的夹紧力，可以对车窗的夹间防护性能进行实验室测量，以保证车窗的夹间防护性能满足法规要求。

主要包括下列两个方面：1.测量车窗玻璃的防夹性能，以确定车窗玻璃是否能满足强制法规和制造商的自我要求。

2.模拟车窗夹紧人体四肢，直至夹紧力超过设定值，以确定车窗的夹间防护性能。

此类设备通常包括一个电动马达，它可以以相对恒定的速度移动夹具，夹具位于有玻璃窗的框架上，提供连续加重夹力直到开关打开。

车窗玻璃防夹力测试系统的原理防夹力测试系统通过模拟人体四肢夹在车窗玻璃间的情况，来测量车窗的夹间防护性能。

具体步骤如下：1.在车窗的四周装有特殊的夹具。

2.从底部或顶部开始，测试人员使用开关控制夹具的运动，在车窗玻璃中间形成一定的夹力。

3.随着夹具施加的力逐渐增加，测试人员记录夹具位移和夹具施加的力的数据，直至设定的夹紧力达到指定值。

4.车窗的夹间防护性能根据承受的夹紧力是否超出标准值来评估。

车窗玻璃防夹力测试系统的应用车窗玻璃防夹力测试系统广泛应用于汽车行业。

一些制造商也将测试方法与认证标准协调，并发布测试规程和测试方法。

车窗玻璃防夹力测试系统的目的是确保车窗玻璃符合相关的强制法规和自愿标准以及制造商的标准，以确保车窗玻璃没有夹伤人体的危险。

另外，车窗玻璃防夹力测试系统也为车主提供了一种可靠的方法，来确定他们拥有的汽车的安全性能。

车主可以要求车厂提供DOCUMENTED TEST RESULTS，以了解他们购买的车窗玻璃是否通过了夹紧力测试。

结论车窗玻璃防夹力测试系统是现代汽车制造业的必需品，在确保车窗夹间防护的效果和质量方面发挥了至关重要的作用。

车窗防夹力测试方法(一)车窗防夹力测试介绍车窗防夹力测试是一种常见的安全测试方法，用于测试车窗在关闭过程中是否能够防止夹住人体部位。

本文将介绍几种常用的测试方法，帮助读者了解和进行车窗防夹力测试。

方法一：力传感器法1.首先，需要准备一套合适的力传感器装置。

这种装置可以测量车窗在关闭过程中施加在其中的力。

2.将力传感器装置安装在车窗关闭的位置上，并确保准确测量到力的大小。

3.通过控制车窗的开关，将车窗逐渐关闭，在每个位置上记录测得的力。

4.根据测得的数据，分析车窗在不同位置上施加的力是否达到安全标准。

方法二：红外线传感器法1.准备一套红外线传感器装置。

这种装置可以测量车窗上红外线传感器之间的距离。

2.将红外线传感器装置安装在车窗关闭的位置上，以确保车窗逐渐靠近可感知点的距离。

3.在车窗关闭的过程中，通过测量红外线传感器之间的距离变化，判断车窗是否夹住了人体部位。

4.根据测得的数据，分析车窗在哪个距离范围内可以实现防夹力功能。

方法三：压力传感器法1.预先将压力传感器安装在车窗关闭的位置上，以便测量车窗上的压力。

2.在关闭车窗的过程中，通过测量压力传感器的输出数据，判断车窗是否施加了过大的压力。

3.根据测得的数据，评估车窗的防夹力性能，确保不会夹住人体部位。

结论车窗防夹力测试是确保车窗安全性的重要环节。

通过采用不同的测试方法，可以全面评估车窗的防夹力性能。

力传感器法、红外线传感器法和压力传感器法是常用的测试方法，每种方法都有其独特的优势。

创新的测试方法和技术的不断发展，将进一步提高车窗的防夹力性能，保障乘车人员的安全。

方法四：摄像头监测法1.使用摄像头安装在车窗关闭的位置上，可以实时监测车窗关闭的过程。

2.通过对监测视频的分析，观察是否有人体部位被夹住，并记录下夹住的位置和时间。

3.根据记录的数据，评估车窗在关闭过程中的防夹力性能。

方法五：人工模拟法1.实验者手持模拟人体部位（如手臂、手指等）进行测试。
