汽车电动车窗的原理
汽车电动车窗实现的原理是通过电动窗控制开关控制电动窗机构的运行，从而实现车窗的升降操作。
首先，汽车电动车窗的控制开关通常设置在驾驶员和乘客座椅附近的控制面板或者车门上。
当驾驶员或乘客按下或拉起控制开关时，开关将发送电信号到电动窗机构。
电动窗机构一般由直流电动机、减速器、滑轮和电动窗玻璃组成。
当接收到开关发送的电信号后，电动窗机构中的直流电动机会开始运转。
直流电动机将电能转化为机械能，通过减速器传递给滑轮。
滑轮接受机械能后将其传递给电动窗玻璃，从而实现窗玻璃的升降。
减速器的作用是减小电动机转速并增大转矩，以更好地适应窗玻璃的升降过程。
为了确保车窗能够升降顺畅，同时在窗玻璃升降到上下限位时能够自动停止，电动窗机构通常还配备了限位开关和控制模块。
限位开关可以检测窗玻璃的上下限位，当窗玻璃触碰到限位开关时，控制模块将立即停止电动窗机构的运行，从而避免窗玻璃损坏或发生意外。
此外，为了确保驾驶员和乘客能够方便地控制车窗的升降，电动窗机构通常还配备了反向开关功能。
当驾驶员或乘客在车窗升降过程中松开控制开关时，电动窗机构会立即反向运行，停止窗玻璃的升降。
综上所述，汽车电动车窗通过电动窗控制开关控制电动窗机构的运行，其中的直流电动机通过减速器和滑轮传递机械能给窗玻璃，实现窗玻璃的升降操作。
限位开关和控制模块的配备确保了窗玻璃的安全和顺畅升降。
汽车电动车窗系统的工作原理随着科技的发展和人们对便利性的追求，汽车电动车窗系统已经成为当代汽车的标配。
这一系统的工作原理既简单又实用，为驾驶者和乘客提供了更加舒适和便捷的使用体验。
一、汽车电动车窗系统的组成汽车电动车窗系统主要由以下几个部分组成：1. 电动马达：负责提供推拉车窗所需的动力；2. 开关按钮：用于控制车窗的升降；3. 电动驱动装置：将电动马达的动力传输给车窗；4. 控制模块：接收来自开关按钮的信号，并控制电动马达的工作；5. 保险装置：在遇到异常情况时，保护电动车窗系统的安全。
二、汽车电动车窗系统的工作原理下面以一款普通的四门轿车为例，介绍汽车电动车窗系统的工作原理。
当驾驶员或乘客需要升降车窗时，首先按下位于驾驶侧门或相应乘客座位旁的开关按钮。
这个开关按钮可以通过电线和控制模块进行连接。
按下按钮后，控制模块会接收到相应的信号。
控制模块接收到信号后，会将电能转化为机械能，通过控制马达使车窗升降。
具体地说，控制模块会向电动马达提供电流，使电动马达旋转，并通过驱动装置传递动力给车窗。
电动马达的旋转方向决定了车窗升降的方向。
当电动马达顺时针旋转时，车窗向上升起；反之，当电动马达逆时针旋转时，车窗向下降低。
控制模块可以通过不同的电压和电流来控制电动马达的转速和转向，从而控制车窗的升降速度和方向。
此外，在现代汽车中，一些高级电动车窗系统还配备了防夹功能，当探测到阻力时，车窗会自动停止运动，以保护乘客的安全。
三、汽车电动车窗系统的优势汽车电动车窗系统相比传统的手动车窗具有如下优势：1. 方便性：驾驶员和乘客可以通过按下按钮轻松升降车窗，而不需要进行额外的体力劳动；2. 安全性：现代电动车窗系统配备了防夹功能，有效避免夹伤事故的发生；3. 操控性：驾驶员可以通过集中控制面板控制所有车窗的升降，提供了更加便捷的操控体验；4. 美观性：电动车窗系统整合在车门内部，不会影响车辆的外观美观度。
总结：汽车电动车窗系统通过电动马达、开关按钮、电动驱动装置、控制模块和保险装置等部件的协同工作，实现了车窗的自动升降功能。

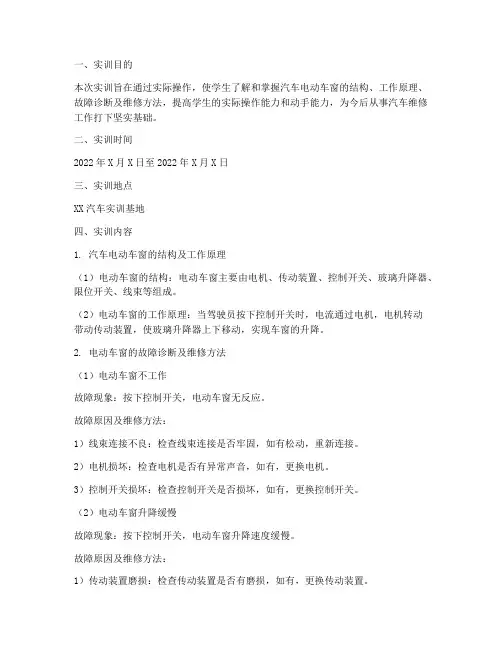

一、实训目的本次实训旨在通过实际操作，使学生了解和掌握汽车电动车窗的结构、工作原理、故障诊断及维修方法，提高学生的实际操作能力和动手能力，为今后从事汽车维修工作打下坚实基础。
二、实训时间2022年X月X日至2022年X月X日三、实训地点XX汽车实训基地四、实训内容1. 汽车电动车窗的结构及工作原理（1）电动车窗的结构：电动车窗主要由电机、传动装置、控制开关、玻璃升降器、限位开关、线束等组成。
（2）电动车窗的工作原理：当驾驶员按下控制开关时，电流通过电机，电机转动带动传动装置，使玻璃升降器上下移动，实现车窗的升降。
2. 电动车窗的故障诊断及维修方法（1）电动车窗不工作故障现象：按下控制开关，电动车窗无反应。
故障原因及维修方法：1）线束连接不良：检查线束连接是否牢固，如有松动，重新连接。
2）电机损坏：检查电机是否有异常声音，如有，更换电机。
3）控制开关损坏：检查控制开关是否损坏，如有，更换控制开关。
（2）电动车窗升降缓慢故障现象：按下控制开关，电动车窗升降速度缓慢。
故障原因及维修方法：1）传动装置磨损：检查传动装置是否有磨损，如有，更换传动装置。
2）电机负载过大：检查电机负载是否过大，如有，检查相关部件，减少负载。
3）限位开关损坏：检查限位开关是否损坏，如有，更换限位开关。
（3）电动车窗升降卡住故障现象：按下控制开关，电动车窗升降到一定位置后卡住。
故障原因及维修方法：1）玻璃升降器磨损：检查玻璃升降器是否有磨损，如有，更换玻璃升降器。
2）限位开关位置错误：调整限位开关位置，使其与玻璃升降器位置相匹配。
3）线束连接不良：检查线束连接是否牢固，如有松动，重新连接。
五、实训过程1. 实训前期准备：了解电动车窗的结构、工作原理及故障诊断方法。
2. 实训过程：按照实训指导书要求，进行电动车窗故障诊断及维修操作。
3. 实训总结：总结实训过程中的收获和不足，提出改进措施。
六、实训成果1. 掌握了汽车电动车窗的结构、工作原理及故障诊断方法。
汽车电动车窗工作原理
汽车电动车窗是现代汽车上常见的一种装置，它的出现极大地方便了驾驶者和
乘客，使得开启和关闭车窗变得更加便捷。
那么，汽车电动车窗是如何工作的呢？本文将从原理的角度来详细介绍汽车电动车窗的工作原理。
汽车电动车窗的工作原理主要是依靠电动机和传动装置来实现的。
当驾驶者或
乘客按下车门上的开关按钮时，电动机就会受到电源的供给，开始工作。
电动机通过传动装置将电能转化为机械能，带动车窗上下移动。
传动装置通常由齿轮、链条或丝杠等部件组成，能够有效地将电动机的转动传递到车窗上，从而实现车窗的开启和关闭。
在实际的操作中，电动车窗还配备了一套控制系统，用于控制车窗的开合和限位。
控制系统通常包括控制模块、传感器和开关等部件。
当驾驶者或乘客按下开关按钮时，控制模块会接收到信号，并通过传感器来检测车窗的位置和状态。
一旦车窗到达了限位位置，控制模块就会停止电动机的工作，从而确保车窗的安全和稳定。
除了以上的基本原理之外，汽车电动车窗还可能配备一些附加功能，比如防夹
功能和一键升降功能等。
防夹功能可以通过传感器来监测车窗的阻力，一旦检测到有阻力，就会立即停止车窗的运动，以避免夹伤乘客。
一键升降功能则可以通过一键操作来实现车窗的快速开合，极大地方便了驾驶者和乘客的使用。
总的来说，汽车电动车窗的工作原理是依靠电动机和传动装置来实现的，配备
了控制系统和附加功能，能够方便快捷地实现车窗的开合。
通过本文的介绍，相信读者对汽车电动车窗的工作原理有了更加深入的了解。
