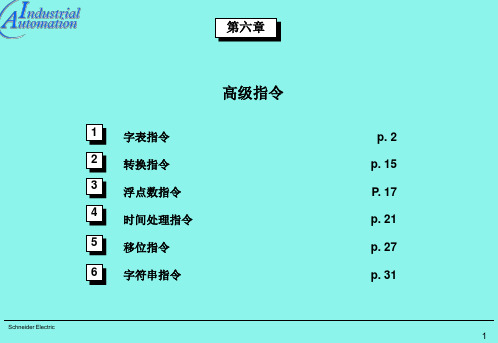

第六章
高级指令
1 2 3 4 5 6 字表指令 转换指令 浮点数指令 时间处理指令 移位指令 字符串指令 p. 2 p. 15 P. 17 p. 21 p. 27 p. 31
Schneider Electric

将一位16进制数的二进制循环左移四位的c语言编程

将一位16进制数的二进制循环左移四位的c语言编程

将一位16进制数的二进制循环左移四位的c语言编程将一个16进制数的二进制循环左移四位可以通过位操作实现。

在C语言中，可以使用位运算符来操作二进制数。

首先，我们需要了解一下16进制数和二进制数之间的转换关系。

16进制数是一种常用的表示数字的方式，它使用了0-9和A-F表示0到15这16个数字。

而二进制数是由0和1组成的数字系统。

在这两种数字系统之间转换时，一位16进制数可以表示四位二进制数。

接下来，我们来解析一下循环左移的概念。

循环左移是将一个二进制数的所有位向左移动指定的位数。

移动后，超出最高位的位数会重新出现在最低位。

例如，将二进制数11001010向左移动两位，则得到00101011。

现在，我们可以开始编写C语言代码来实现16进制数的二进制循环左移了。

下面是一种可能的实现方式：c#include <stdio.h>unsigned int rotateLeft(unsigned int num, int shift) {unsigned int leftmostBit = (num >> 31) & 1; 获取最高位的值return (num << shift) leftmostBit; 左移并将最高位的值放到最低位}int main() {unsigned int hexNum = 0x12; 待左移的16进制数unsigned int binNum = 0;将16进制数转换为二进制数for (int i = 0; i < 8; i++) {unsigned int hexDigit = (hexNum >> (28 - (i * 4))) & 0xF; 获取每位16进制数binNum = (binNum << 4) hexDigit; 将16进制数转换为二进制数}循环左移四位unsigned int result = rotateLeft(binNum, 4);打印结果for (int i = 31; i >= 0; i) {unsigned int bit = (result >> i) & 1; 获取每位二进制数printf("%u", bit);}printf("\n");return 0;}以上代码中的`rotateLeft`函数实现了循环左移的逻辑。

智慧树答案PLC控制技术与应用知到课后答案章节测试2022年

智慧树答案PLC控制技术与应用知到课后答案章节测试2022年

第一章1.自动空气开关是一种（）电器。

答案:保护电器2.机床电器元件布置图表示各种电气设备在机床设备和电气控制柜中的实际安装位置，一个元件的所有部件要画在一起，用（）框起来。

答案:虚线3.使某工作台在固定的区间作往复运动，并能防止其冲出滑到，应当采用（）。

答案:行程控制和终端保护4.空气阻尼式时间继电器是利用（）原理来获取延时的。

答案:空气通过小孔节流5.低压电器常用的灭弧方法有哪些（）。

答案:灭弧栅灭弧;磁吹式灭弧;灭弧罩灭弧;多纵缝灭弧6.机床电气控制中，常用的制动方式有（）答案:反接制动;能耗制动7.分析继电-接触器控制电路的最基本方法是查线读图法。

基本按照先分析控制电路，再分析主电路，最后阅读检测、保护、照明、信号指示等部分。

（）答案:错8.在CA6140普通车床中主运动和进给运动有一台电动机带动。

（）答案:对9.改变电动机的电源相序，就可以实现电动机的正反转。

（）答案:对10.中间继电器不能用来直接控制较强电流的主电路。

（）答案:对第二章1.世界上第一台PLC诞生于（）年。

答案:19692.下列不属于PLC硬件系统组成的是（）。

答案:用户程序3.将用户编制的应用程序翻译成机器指令供CPU执行的系统程序是（）。

答案:用户指令解释程序4.PLC的运算和控制中心是（）。

答案:中央处理器（CPU）5.PLC的特点是（）。

答案:开发周期短、成功率高;设计、安装容易，维护工作量少;可靠性高、抗干扰能力强;功能完善、通用性好;编程简单、易于掌握6.PLC的应用范围包括（）。

答案:通信联网;运动控制;过程控制;数据处理;开关量的逻辑控制7.模式选择开关拨到RUN时，可以编写程序。

（）答案:错8.PLC中的存储器是一些具有记忆功能的半导体电路。

（）答案:对9.PLC的输入电路均采用光电耦合隔离方式。

（）答案:对10.PLC通过输入继电器向现场的执行器件输出控制型号。

（）答案:错第三章1.下列选项，属于下降沿触发指令的是（）。

PLC指令介绍

PLC指令介绍

目录第一章 FX1N PLC编程简介1.1 FX1N PLC 简介 (1)1.1.1 FX1N PLC 的提出 (1)1.1.2 FX1N PLC 的特点 (1)1.1.3 FX1N PLC 产品举例 (1)1.1.4 关于本手册 (1)1.2 编程简介 (1)1.2.1 指令集简介 (2)1.2.2 资源集简介 (7)1.2.3 编程及应用简介 (9)第二章基本逻辑指令说明及应用2.1 基本逻辑指令一览表 (10)2.1 [LD],[LDI],[LDP],[LDF]，[OUT］指令 (10)2.2.1 指令解说 (10)2.2.2 编程示例 (10)2.3[AND]，[ANI]，[ANDP]，[NDF］指令 (11)2.3.1 指令解说 (11)2.3.2 编程示例 (12)2.4 [OR],[ORI]，[ORP],[ORF］指令 (13)2.4.1 指令解说 (13)2.4.2 编程示例 (13)2.5 [ANB],[ORB］指令 (14)2.5.1 指令解说 (14)2.5.2 编程示例 (14)2.6 [INV］指令 (15)2.6.1 指令解说 (15)2.6.2 编程示例 (15)2.7 [PLS],[PLF］指令 (16)2.7.1 指令解说 (16)2.7.2 编程示例 (17)2.8 [SET]，[RST]指令 (17)2.8.1 指令解说 (17)2.8.2 编程示例 (18)2.9 [NOP]，[END]指令 (18)2.9.1 指令解说 (18)2.9.2 编程示例 (18)2.10 [MPS]，[MRD]，[MPP] 指令 (18)2.10.1 指令解说 (18)2.10.2 编程示例 (19)2.11[MC],[MCR]指令 (21)2.11.1指令解说 (21)2.11.2 编程示例 (21)第三章步进顺控指令说明及应用3.1步进顺控指令说明 (22)3.1.1 指令解 (22)3.1.2 编程示例 (25)3.2 步进顺控指令应用 (25)3.2.1 单一流程示例 (25)3.2.2 选择性分支与汇合示例 (26)3.2.3 并行分支与汇合示例 (27)3.2.4 循环和跳转示例 (29)第四章功能指令说明及应用4.1 功能指令一览表 (31)4.2 程序流程 (33)4.2.1 条件跳转[CJ] (33)4.2.2 子程序调用[CALL] (35)4.2.3 子程序返回[SRET] (35)4.2.4 主程序结束[FEND] (36)4.2.5 循环范围开始［FOR] (37)4.2.6 循环范围结束「NEXT] (37)4.3 传送与比较 (38)4.3.1 比较指令[CMP] (39)4.3.2 区域比较［ZCP] (40)4.3.3 传送指令[MOV] (41)4.3.4 反向传送［CML] (43)4.3.5 BCD 转换［BCD] (44)4.3.6 BIN 转换［BIN] (45)4.4 四则逻辑运算 (46)4.4.1 BIN 加法运算[ADD] (46)4.4.2 BIN 减法运算[SUB] (47)4.4.3 BIN 乘法运算[MUL] (48)4.4.4 BIN 除法运算［DIV] (49)4.4.5 BIN 1 [INC]................................... .. (50)4.4.6 BIN 减1 [DEC] (50)4.4.7 逻辑与[W AND] (51)4.4.8 逻辑或[WOR] (51)4.4.9 逻辑异或[WXOR] (52)4.4.10 求补［NEG] (53)4.4.11 BIN 开方运算[SQR] (53)4.5 循环与移位 (54)4.5.1 循环右移[ROR] (54)4.5.2 循环左移[ROL] (55)4.5.3带进位循环右移［RCR] .............................................. (56)4.5.4 带进位循环左移[RCL] (58)4.6 浮点数运算 (59)4.6.1 二进制浮点数比较「DECMP] (59)4.6.2二进制浮点数区域比较[DEZCP] (60)4.6.3 二进制浮点数转十进制浮点数[DEBCD] (61)4.6.3 十进制浮点数转二进制浮点数[DEBIN] (62)4.6.5 二进制浮点数加法[DEADD] (62)4.6.6 二进制浮点数减法[DESUB] (63)4.6.7 二进制浮点数乘法「DEMUL] (64)4.6.8 二进制浮点数除法「DEDIV] (65)4.6.9 二进制浮点数开方「DESQR] (66)4.6.10 二进制浮点数转BIN 整数变换「INT] (67)4.6.11 BIN 整数转二进制浮点数「FLT] (68)4.7 触点比较指令 (69)4.7.1 接点比较指令「LD※］ (69)4.7.2 接点比较指令「AND※］ (70)4.7.3接点比较指令「OR※］ (72)4.8 功能指令的基本规则 (73)4.8.1 ．功能指令的表示与执行形式................................ . (73)4.8.2 功能指令内的数值处理 (75)4.8.3 利用变址寄存器的操作数修改 (77)第五章资源说明及应用5.1 变址寄存器V 、Z 说明及应用 (80)5.1.1 变址寄存器V 、Z 说明 (80)5.1.2 变址寄存器在梯形图中的应用 (80)5.1.3 使用变址功能的注意事项 (81)5.2 输入输出继电器X 、Y 说明及应用 (82)5.2.1 输入输出继电器X 、Y 说明 (82)5.2.2输入输出继电器应用 (83)5.3 辅助中间继电器M 说明及应用 (85)5.3.1 辅助中间继电器M 说明 (85)5.3.2 辅助中间继电器M 应用 (85)5.4 状杰继申器S 说明及应用 (87)5.4.1 状态继电器S 说明 (87)5.4.2 状态继电器S 应用 (88)5.5 定时器T 说明及应用 (88)5.5.1 定时器T 说明 (88)5.5.2 定时器T 应用 (90)5.6计数器C 说明及应用 (92)5.6.1 16 bit 计数器C 说明 (92)5.6.2 32 bit 计数器C 说明 (93)5.6.3 16 bit 计数器C 应用 (95)5.6.4 32 bit 计数器应用 (96)5.7数据寄存器D 说明及应用 (97)5.7.1 数据寄存器D 说明 (97)5.7.2 数据寄存器D 应用 (99)5.8程序位置指针P 说明及应用 (100)5.8.1 程序位置指针P 说明 (100)5.8.2 程序位置指针P 应用 (100)5.9常数标记K 、H 详细说明 (102)5.9.1 常数标记K (102)5.9.2 常数标记H (103)5.10 特殊软元件说明 (103)第六章 PID指令说明及应用6.1 PID 运算 (104)6.1.1 (104)6.1.2 应用示例 (110)第一章FX1N PLC 编程简介1.1 FX1N PLC 简介1.1.1 FX1N PLC 的提出基于以下观点，提出FX1N PLC 的概念：①、软件和硬件独立设计。

第六章3-1传送比较指令及应用资料

第六章3-1传送比较指令及应用资料
制的程序设计
一、比较指令 CMP （Compare）
❖ 操作数
[S1]、[S1] ： K,H、KnX、KnY、KnM、KnS、T、C、 D、
V,Z
[D]：Y、M、S X0 ❖ 梯形图
[S1] [S2] [D]
CMP K100 C10 M0
M0 K100<C10的当前值时，M0 = ON
M1 K100=C10的当前值时，M1 = ON
T2
X2
十六进制 Y3 Y2 Y1 Y0
0
0000
1
0001
2
0010
3
0011
4
0100
5
0101
6
0110
7
0111
8
1000
9
1001
MOV H03
T1 K50
K1Y0
MOV H01
T2 K60
K1Y0
MOV H05 K1Y0
MOV H00 K1Y0 END
实习操作：电动机Y-△降压启动控制线路与程序
图5.6 Y-△降压启动控制线路
表5.7 Y-△降压启动过程和传送控制数据表
操作元 件 SB2
SB1 KH
状态
形启动 T0延时10s T0延时到 T1延时1s T1延时到 △形运转
停止 过载保护
输入端
口
Y3/KM3
X2
0
输出端口/负载 Y2/KM2 Y1/KM1
1
1
Y0/HL 1
传送数据 K7
0
0
2．区间比较指令ZCP举例
【例题】 用如图所示的传送带输送工件，数量为20个。连接X0端子的光电传感器对 工件进行计数。当计件数量小于15时，指示灯常亮；当计件数量等于或大于15以上 时，指示灯闪烁；当计件数量为20时，10s后传送带停机，同时指示灯熄灭。设计 PLC控制线路并用区间比较指令ZCP编写程序。

408《微机原理及应用》复习大纲

412《微机原理及应用》复习大纲课程名称微机原理及应用英文名称Micro Computer Principle and Application教学要求熟悉并掌握微型计算机系统的整体概念，理解硬软件间的辩证关系。

具体要掌握：CPU和基本接口的结构和工作原理；学会用汇编语言编程，重点放在如何根据具体要求来确定系统硬软件结构；合理选用存贮器和接口芯片；了解如何设计监控(管理)程序来统一管理系统硬软件资源的方法和技巧。

考试内容第一章：计算机中的数制和码制1数和数制数的位置表示法及各种进位制数；各种进位制数的换算方法；二进制数的运算方法2原码、补码、反码及其相应的运算法则原码；反码和补码；补码的求法；补码的运算；溢出判别；算术移位；移码3小数点问题定点法；浮点法4十进制数的二进制编码及ASCII码组合BCD码；非组合BCD码；ASCII码；奇偶校验码第二章；计算机基本软硬件知识与80486微处理器1计算机系统组成2存储器38086/8088微处理器内部结构*8086CPU内部结构、寄存器4工作模式简介：实地址模式和保护虚拟地址模式58086/8088的外部引脚介绍：数据总线、地址总线和控制总线第三章寻址方式及指令系统1寻址方式操作数寻址方式；程序转移地址的寻址方式2指令系统1）数据传送指令；累加器专用传送指令；地址传送指令；标志传送指令2）算术运算指令二进制加／减法指令；二进制乘／除法运算指令；符号位扩展指令；十进制（BCD）运算指令3）逻辑运算和移位指令逻辑运算指令；移位与循环移位指令4）串操作指令字符串操作指令；重复前缀指令5）控制转移类指令无条件与条件转移指令；循环转移指令；子程序调用与返回；中断和中断返回6）处理器控制类指令标志操作指令；外部同步指令；空操作指令3DEBUG命令简介第四章汇编语言程序设计1汇编语盲的基本概念计算机程序设计语言（机器语言、汇编语言、高级语言）；汇编语言的语句格式（指令语句、伪指令语句）；常数、标号、变量及表达式、伪指令2汇编程序的功能和汇编语言程序的运行汇编语言源程序的汇编、连接和装入运行；汇编过程；汇编语言与PC-DOS 的接口3汇编语言程序设计的基本方法汇编语言程序设计步骤；分支程序设计；循环程序设计；子程序设计；4宏汇编宏指令、宏定义和宏调用；宏嵌套；宏定义中的标号与变量；宏指令与子程序5多模块程序设计多模块的连接；模块间标识符的交叉访问6DOS功能调用7BIOS功能调用第五章半导体存贮器与存贮系统1概述存储器的分类；半导体存储器的结构与组成；`内存储器的性能指标2RAM、ROM典型芯片Intel 2114(1K×4)、HM6116(2K×8)、HM6264(8K×8)；DRAM 2118(16K×1)；UVEPROM 2764(8K×8)；EEPROM Intel2864(8K×8)38086/8088CPU存储器的硬件组织地址/数据总线分离；地址空间组织4存储器的扩充5存储器扩充实例存储器扩充的步骤；存储器位的扩展；地址译码；存储器扩展举例第六章中断处理1概述中断的概念；中断处理过程；中断系统要解决的问题28086/8088的中断系统中断结构；内部中断；外部中断3中断优先级管理器 8259A PIC8259A内部结构与外部引脚；8259APIC编程；8259A在PC系统中的应用第七章输入／输出方法及常用的接口电路1概述时序配合；信号转换；数据缓冲；I/O电路代替CPU对外设的控制功能。

复习1,4,5,6,8,9,10


第五章 习题
5.2 基址寄存器的内容为2000H，变址寄存器内容03A0H，指令的地址码部分 是3FH，当前正在执行的指令所在地址为2B00H，请求出变址编址（考虑基址 ）和相对寻址两种情况的访问有效地址。 解: 1) 变址编址: EA = 2000H + 03A0H + 003FH = 23DFH 2) 相对寻址: EA = 2B00H + 3FH = 2B3FH 补充, 如果指令地址码部分是:8FH EA = 2B00H + FF8FH = 2A8FH
第五章 指令系统
5.5 指令类型 4）堆栈及堆栈操作指令：
什么是堆栈? 堆栈指针?栈顶? 书上介绍的压栈(PUSH)和弹栈(POP)指令的执行过程。 什么是子程序嵌套? 在一般的计算机中，堆栈的2个重要作用是什么?
第五章 指令系统
5.7 CISC和RISC
什么是复杂指令系统计算机? 什么是简单指令系统计算机? RISC技术是如何产生的？ RISC技术的特点是什么？
RAM,ROM,PROM,EPROM,E2PROM
4.3 主存储器的主要技术指标
存储器的容量、存取时间、存储周期。
4.5 读／写存储器（RAM）
1.静态存储器（SRAM） 6管存储单元， 矩阵译码的m×n存储器，字选择线、列选择线， 1K×1 静态存储器（Din、Dout、WE、CS、A0、…A9代表什么含 义） 可以看懂读写操作的时序图。
第五章 指令系统
5.4 寻址方式 4）基址寻址：
基址寄存器的概念，多道程序/浮动程序、分段。 基址寻址主要解决程序在存储器中定位和扩大寻址空间问题。 有效地址 = 基址寄存器 + 指令的地址码 操作数在存储器中。
5）变址寻址：

欧姆龙PLC指令系统及编程

进位标志CY(25504)，执行运算指令时，如果结果最高位向上 有进位或借位，该位置ON。
出错标志ER(25503)，执行指令出错时该位置ON。典型的执行 错误有操作数地址错、控制字无定义等。出错标志为ON时，指令 将停止执行。
电气控制与PLC 第六章 欧姆龙PLC指令系统及编程
电气控制与PLC 第六章 欧姆龙PLC指令系统及编程
01001
00002 00001 00003
01001
电气控制与PLC 第六章 欧姆龙PLC指令系统及编程
图(a)等效变换前程序段
LD 00001 LD 00002 AND 00003 OR LD OUT 01001
图(a)等效变换后程序段
LD
00002
AND
00003
OR
00001
OUT
01001
20000 (b)
电气控制与PLC 第六章 欧姆龙PLC指令系统及编程
7、编 程 规 则
在编制梯形图或助记符程序时，应注意遵循以 下编程规则：
(1) 每一个内部继电器的触点在程序中可以无 限次重复使用，但其线圈在同一程序中一般只 能使用一次。同一继电器的多线圈使用会引起 逻辑上的混乱，应尽量避免。
② 图(a)逻辑后置法实现程序段：
LD
00000
OR
00003
LD
00001
OR
00004
LD NOT 00002
OR NOT 00005
AND LD
AND LD
OUT
01001
电气控制与PLC 第六章 欧姆龙PLC指令系统及编程
③ 图(b)逻辑分置法实现程序段：
LD
00000
AND
00002

微机原理与应用第六章


数组字<AX? N 内容交换 修改数组指针 N 到100字？
YRT： MOV MOV MOV MOV MOV NEXT1： CMP
AX，2000H DS，AX BX，0042H AX，0 CX，100 AX，[BX]
循环次数已知 （计数控制）
JA
MOV NEXT： INC
NEXT
MAX PROC NEAR PUSHF PUSH AX PUSH CX PUSH SI
STAR：MOV BX，2000H MOV AL，5 MOV AH,0 [BX+AL] XLAT HLT ADD BX,AX
MOV AL,[BX] 执行后：AL=19H
复习换码指令
…… 64H 51H 40H 31H 24H 19H 10H 09H 04H 01H 00H
⑴ 段内直接调用与返回
格式：CALL 过程名 功能：调用当前段内的子程序 操作：SP←SP－2，[SP]←IP，IP←IP+disp 格式：RET 操作：IP ←[SP]，SP← SP+2 16位通用寄存器或 ⑵ 段内间接调用与返回 字存储器 格式：CALL OPRD 操作：SP←SP－2，[SP]←IP，IP←（OPRD） 格式： RET 操作：IP ←[SP]，SP← SP+2
子 程 序 段
子 程 序 段
subr1 proc near ...... ret subr1 endp main endp code ends
主 程 序 段
code ends
例:
MY SEGMENT ASSUME CS:MY MAIN PROC FAR START: PUSH DS SUB AX,AX PUSH AX MOV CL,04 CALL DP5 MOV BL,CL CALL DP5 ADD AL,BL RET MAIN ENDP DP5 PROC MOV SAL SAL ADD MOV NEAR AL,CL AL,1 AL,1 AL,CL CL,AL
