PLC移位控制

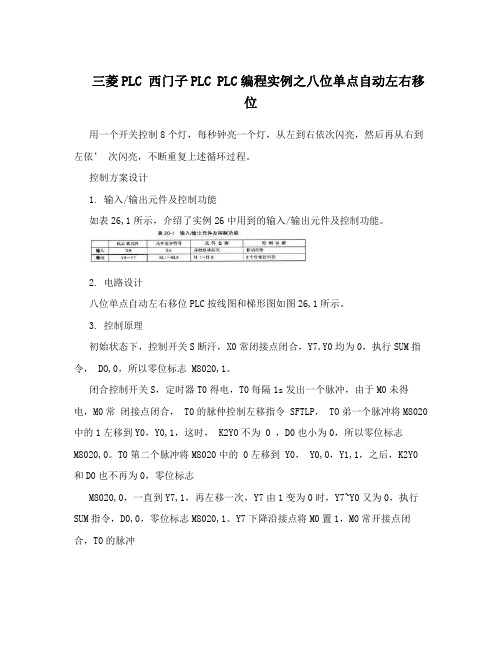

三菱PLC 西门子PLC PLC编程实例之八位单点自动左右移位用一个开关控制8个灯，每秒钟亮一个灯，从左到右依次闪亮，然后再从右到左依’ 次闪亮，不断重复上述循环过程。

控制方案设计1. 输入/输出元件及控制功能如表26,1所示，介绍了实例26中用到的输入/输出元件及控制功能。

2. 电路设计八位单点自动左右移位PLC按线图和梯形图如图26,1所示。

3. 控制原理初始状态下，控制开关S断汗，X0常闭接点闭合，Y7,Y0均为0，执行SUM指令， DO,0，所以零位标志 M8020,1。

闭合控制开关S，定时器T0得电，T0每隔1s发出一个脉冲，由于M0未得电，M0常闭接点闭合， T0的脉仲控制左移指令 SFTLP， TO弟一个脉冲将M8020中的1左移到Y0，Y0,1，这时， K2Y0不为 0 ，D0也小为0，所以零位标志M8020,0。

T0第二个脉冲将M8020中的 0左移到 Y0， Y0,0，Y1,1，之后，K2Y0和D0也不再为0，零位标志M8020,0，一直到Y7,1，再左移一次，Y7由1变为0时，Y7~Y0又为0，执行SUM指令，D0,0，零位标志M8020,1。

Y7下降沿接点将M0置1，M0常开接点闭合，T0的脉冲控制右移指令SFTRP，Y7,Y0实现从Y7,Y0单点右移。

一直到Y0,1，再左移一次，Y0 由1变为0时， Y0的下降沿接点将 M0置 0， M0常闭接点闭合，又执行左移指令 SFTLP。

并不断执行上述过程。

当控制开关S断开，Y7,Y0全部复位为0。

关键字:三菱PLC 西门子PLC PLC编程实例三菱PLC 西门子PLC PLC编程实例之点数可调的单点移位控制多个灯，当开关闭合时每秒钟亮一个灯，依次闪亮，并不断循环。

要求控制闪亮的灯数在2~16个之间可以调节。

控制方案设计4. 输入/输出元件及控制功能如表27,1所示，介绍了实例27中用到的输入/输出元件及控制功能。

5. 电路设计点数可调的单点移动控制PLC接线图和梯形图，如图27,I所示。

plc rol 指令用法-回复PLC（可编程逻辑控制器）是一种常见的工业自动化控制设备，广泛应用于各种生产过程中。

在PLC编程中，ROL（Rotate Left）指令是一种常用的移位指令，用于实现数据在字节或位级别上的循环移位操作。

本文将详细介绍ROL指令的用法和步骤。

1. ROL指令的基本概念ROL指令是PLC中的一种位操作指令，用于将一个数据字节或数据位左移（循环移位），并将最高位或最右边的位移到最低位或最左边。

ROL 指令常用于数据的循环处理，例如在某些计数、位移寄存器的应用中，可以通过ROL指令实现移位操作。

2. ROL指令的语法和参数ROL指令的语法如下所示：ROL destination, source其中，destination表示目标操作对象，可以是一个字节或一个位；source表示移位操作的次数，可以是一个字节或一个位。

3. ROL指令的步骤和示例下面以一个简单的示例来说明ROL指令的用法和步骤。

假设我们有一个字节型变量B，初始值为0x87（十六进制），需要将其进行循环左移3次，并将结果保存到D寄存器中。

步骤1：声明和初始化变量在PLC编程软件中，首先需要声明和初始化相应的变量。

可以通过在变量声明处添加注释，以增加代码的可读性，例如：VARB: BYTE := 16#87; (* 初始化变量B为0x87 *)步骤2：使用ROL指令进行移位操作在需要进行移位操作的位置，使用ROL指令进行循环左移。

按照上述示例，需要将变量B循环左移3次，可以编写如下代码：ROL B, 3; (* 将变量B循环左移3次*)步骤3：保存结果到目标寄存器移位操作完成后，需要将结果保存到目标寄存器中。

根据示例需求，将结果保存到D寄存器中，可以编写如下代码：D := B; (* 将结果保存到D寄存器中*)步骤4：完成移位操作至此，基于ROL指令的移位操作已经完成。

可以根据实际需要，继续进行下一步操作或返回结果给其他部分使用。

三菱PLC 西门子PLC PLC编程实例之八位单点自动左右移位用一个开关控制8个灯，每秒钟亮一个灯，从左到右依次闪亮，然后再从右到左依’ 次闪亮，不断重复上述循环过程。

控制方案设计1. 输入/输出元件及控制功能如表26,1所示，介绍了实例26中用到的输入/输出元件及控制功能。

2. 电路设计八位单点自动左右移位PLC按线图和梯形图如图26,1所示。

3. 控制原理初始状态下，控制开关S断汗，X0常闭接点闭合，Y7,Y0均为0，执行SUM指令， DO,0，所以零位标志 M8020,1。

闭合控制开关S，定时器T0得电，T0每隔1s发出一个脉冲，由于M0未得电，M0常闭接点闭合， T0的脉仲控制左移指令 SFTLP， TO弟一个脉冲将M8020中的1左移到Y0，Y0,1，这时， K2Y0不为 0 ，D0也小为0，所以零位标志M8020,0。

T0第二个脉冲将M8020中的 0左移到 Y0， Y0,0，Y1,1，之后，K2Y0和D0也不再为0，零位标志M8020,0，一直到Y7,1，再左移一次，Y7由1变为0时，Y7~Y0又为0，执行SUM指令，D0,0，零位标志M8020,1。

Y7下降沿接点将M0置1，M0常开接点闭合，T0的脉冲控制右移指令SFTRP，Y7,Y0实现从Y7,Y0单点右移。

一直到Y0,1，再左移一次，Y0 由1变为0时， Y0的下降沿接点将 M0置 0， M0常闭接点闭合，又执行左移指令 SFTLP。

并不断执行上述过程。

当控制开关S断开，Y7,Y0全部复位为0。

关键字:三菱PLC 西门子PLC PLC编程实例三菱PLC 西门子PLC PLC编程实例之点数可调的单点移位控制多个灯，当开关闭合时每秒钟亮一个灯，依次闪亮，并不断循环。

要求控制闪亮的灯数在2~16个之间可以调节。

控制方案设计4. 输入/输出元件及控制功能如表27,1所示，介绍了实例27中用到的输入/输出元件及控制功能。

5. 电路设计点数可调的单点移动控制PLC接线图和梯形图，如图27,I所示。

1200PLC移位指令溢出位在工业自动化控制系统中，PLC（可编程逻辑控制器）扮演着非常重要的角色。

它是一种专门用于工业控制的计算机，能够对不同的生产过程进行监控和控制。

PLC编程语言中的移位指令是其中的一个重要部分，而移位指令的溢出位则是在实际应用中经常需要考虑的一个问题。

1. 移位指令的概念在PLC编程中，移位指令是一种用于对位操作进行移位的指令。

它可以实现对一个字节或字的位进行移位操作，包括左移、右移等。

移位指令通常用于对输入信号进行处理，或者对输出位进行逻辑处理，以实现对工业设备的控制。

2. 移位指令的溢出位在移位操作中，如果进行左移操作，最高位会移出，而溢出位则会被存储于某一指定的位置。

同理，如果进行右移操作，最低位会移出，而溢出位则也会被存储。

溢出位通常用于逻辑判断或其他计算操作中，作为移位操作的结果之一。

3. 1200PLC中的移位指令Siemens公司的S7-1200系列PLC是一种常用的工业控制设备，它具有强大的功能和灵活的编程能力。

在S7-1200的编程环境中，移位指令是非常常见的一种指令，它可以实现对数据的移位操作，并可通过溢出位来进行逻辑判断。

4. 移位指令溢出位的应用在实际的工业控制系统中，移位指令溢出位具有广泛的应用。

比如在传感器信号处理中，可以利用移位指令和溢出位对传感器信号进行实时的处理和判断；在电机控制中，也可以通过移位指令溢出位来进行电机速度或位置的控制；而在工业机器人的控制系统中，移位指令溢出位更是发挥着重要的作用。

5. 移位指令溢出位的注意事项在使用移位指令溢出位时，也需要注意一些问题。

首先要考虑数据溢出的可能性，尤其是在移位操作的次数较多时，需要对数据范围进行合理的限制。

在程序的逻辑设计中，也需要充分考虑溢出位的使用方式，使其能够真正发挥作用，而不至于造成逻辑错误。

结语通过对1200PLC移位指令溢出位的了解，可以更好地掌握PLC编程的技巧，提高工业自动化控制系统的可靠性和稳定性。

三菱PLC移位指令
(2011-05-20 14:09:54)
转载▼
分类：技术
标签：
杂谈
三菱PLC移位指令分左移和右移，分别是SFTL和SFTR。

而针对位的移位则是SFTLP和SFTRP，前几天给学生讲这个指令时专门做了个跑马灯的例子，用的就是这个指令。

下面简单讲解一下SFTLP。

指令格式为SFTLP M20 M0 K8 K1
SFTLP——对位进行左移；
M20——移进来的是“1”还是“0”得看M20的状态，M20通就是“1”，M20断就是“0”。

M0——发生移位的首个内部继电器
K8——发生移位的内部继电器的个数，如果从M0开始，就是从M0到M7。

K1——每次移位的个数，K1就表示每次移动1位。

那么移位脉冲在哪儿，就是梯形图中SFTLP指令前面的条件。

比如前面加一个X0的开点，那么X0每来一个脉冲，那么就发生一次移位。

1.上升沿触发，这个出点就接通一个扫描周期，然后就断开，虽然仍然有输入，它还是断开，用于程序中的触发。

2. 普通出点，接通后一直是通的，知道输入信号消失，它才消失，跟输入信号同步。

3.举例说明：X000 是上升沿触发触点，外接按钮sb1 ，X001 是普通触点，接按钮sb2 ，两个触点都外接接一个按钮
按下sb1 ，那么x000 接通一个扫描周期，微妙级的一个触发信号，虽然sb1 一直按着，可是x000 不再接通，要再接通，必须松开sb1 ，再按一下。

按下sb2 x001 接通，松开sb2 x001断开。
