主变压器保护配置主变压器保护配置1、主变差动保护(1)采⽤了⼆次谐波制动的⽐率差动保护,变压器正常运⾏时励磁电流不超过额定电流的2—10%,外部短路时更⼩。
但变压器空载合闸或断开外部故障后,系统电压恢复时出现的励磁电流,⼤⼩可达额定电流的6—8倍,称励磁涌流。
励磁涌流只流经变压器的电源侧,因⽽流⼊差动回路成为不平衡电流,励磁涌流⾼次谐波分量中以⼆次谐波分量最显著,根据这⼀特点采⽤励磁涌流中⼆次谐波分量进⾏制动,以防⽌保护误动作。
(2)作为主变绕组内部、出线套管及引出线短路故障的主保护,其保护范围为发电机出⼝⾄主变⾼压侧及⾼⼚变⾼压侧各CT 安装处范围内。
(3)主变差动出⼝逻辑:(4)差动保护瞬时动作全停,启动快切、启动失灵。
(5)TA 断线闭锁功能,当差电流⼤于⼀定值时(⼀倍额定电流)TA 断线闭锁功能⾃动退出,开放保护动作出⼝。
TA 断线0.5S 发信号。
2、发变组差动保护与主变差动保护构成原理相同,但其保护范围是发变组及其引出线范围内的短路故障,即发电机中性点及主变⾼压侧,⾼⼚变⾼压侧各CT 安装处范围以内的短路故障。
发变组差动保护瞬时动作于发-变组全停,启动快切、启动失灵。
3、阻抗保护(1)作为发变组相间短路的后备保护,同时作为220KV 系统发变组相邻元件如线路故障后备保护。
(2)作为近后备保护,按与相邻线路距离相配合的条件进⾏整定,正向阻抗Z dz 1:按与之配合的⾼压侧引出线路距离保护Ⅰ段配合,反向阻抗Z dz 2:按正向阻抗的10%整定。
(3)时限t 1与线路距离Ⅲ段相配合,时限45.05.31′′=′′+′′=t 发信号,该时限较长,能可靠躲过振荡。
时限t 2与t 1配合5.45.042′′=′′+′′=t 解列灭磁、启动快切、启动失灵。
(4)该保护测量元件是主变220KV 侧CT 及220KV 母线PT 。
即阻抗保护装于⾼压侧,⾼压母线上发⽣相间短路时有较⾼的灵敏度。
(5)发变组低阻抗保护原理图:4、220KV侧断路器失灵保护(1)由于断路器灭弧室和液压机构制造不良、控制回路和运⾏维护⼯作出现问题,都能使断路器在电⼒系统发⽣故障时偶尔发⽣拒动现象,拒动率在千分之⼀⾄千分之⼆左右,为此,提⾼断路器的制造质量,完善控制回路的可靠性,如采⽤双套主保护和断路器双跳闸线圈分别由两个独⽴的直流电源供电,可使断路器的拒动率⼤为减少,但不能根除。

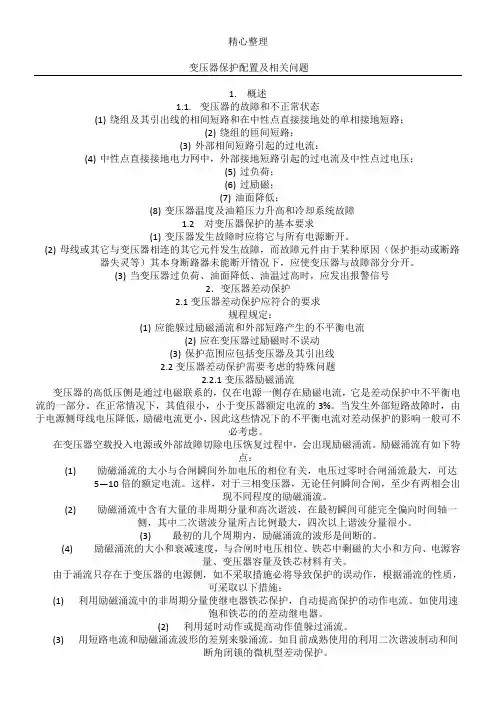

变压器保护配置及相关问题1.概述1.1.变压器的故障和不正常状态(1)绕组及其引出线的相间短路和在中性点直接接地处的单相接地短路;(2)绕组的匝间短路;(3)外部相间短路引起的过电流:(4)中性点直接接地电力网中,外部接地短路引起的过电流及中性点过电压;(5)过负荷;(6)过励磁;(2)(1)(2)励磁涌流中含有大量的非周期分量和高次谐波,在最初瞬间可能完全偏向时间轴一侧,其中二次谐波分量所占比例最大,四次以上谐波分量很小。
(3)最初的几个周期内,励磁涌流的波形是间断的。
(4)励磁涌流的大小和衰减速度,与合闸时电压相位、铁芯中剩磁的大小和方向、电源容量、变压器容量及铁芯材料有关。
由于涌流只存在于变压器的电源侧,如不采取措施必将导致保护的误动作,根据涌流的性质,可采取以下措施:(1)利用励磁涌流中的非周期分量使继电器铁芯保护,自动提高保护的动作电流。
如使用速饱和铁芯的的差动继电器。
(2)利用延时动作或提高动作值躲过涌流。
(3)用短路电流和励磁涌流波形的差别来躲涌流。
如目前成熟使用的利用二次谐波制动和间断角闭锁的微机型差动保护。
鉴于涌流受多种因素影响,二次谐波制动系数的定值整定只能是一个经验数值,一般取15—20%,定值过大可能导致在空投变压器或区外故障切除时差动保护动作,过小则有可能使得变压器内部故障时差动保护动作时间延长。
差动保护中二次谐波的闭锁方式有两种,按相闭锁和三相“或”门闭锁。
这两种方式也是各有利弊。
按相闭锁是指三相涌流中某相二次谐波满足制动条件,则只闭锁该相的差动保护,由于变压器空载合闸时三相涌流中某相波形的二次谐波成分有可能小于15%,将导致空投时差动保护的误动;三相“或”门闭锁是指三相涌流中任一相二次谐波满足制动条件,三相差动保护均被闭锁,这种闭锁方式可以提高差动保护的可靠性,但是在带有闸间短路的变压器空载合闸时,差动保护将因非故障相的励磁涌流而闭锁,造成变压器闸间短路的延缓切除,使损坏更加严重,变压器容量越大延缓时间就越长。
变电站保护配置的原则在进行变电站保护配置时,需要遵循一些基本原则,以确保保护系统的正确性和可靠性。
首先,保护配置应具有可靠性和快速性。
这意味着保护装置应能够在故障发生时快速准确地检测并切除故障部分,以保护变电站设备的正常运行。
其次,保护配置应具有灵活性和适应性。
电力系统的运行条件和负荷可能会发生变化,保护系统应能适应这些变化,并能够根据需要进行调整和优化。
保护配置还应考虑设备的可靠性和可用性。
变电站中的各种设备,如变压器、断路器和隔离开关,都需要得到有效的保护。
因此,在配置保护系统时,需要根据设备的特性和工作条件选择合适的保护装置,并进行合理的组合和设置。
此外,保护配置还应考虑到设备的互动和协同工作。
不同设备之间的保护装置应能够相互配合,形成一个完整的保护系统,以最大程度地提高系统的可靠性和稳定性。
在保护配置中还应考虑到经济性和可维护性。
保护装置的选择和配置应考虑到其成本和维护工作的复杂性。
保护装置的成本应合理,并且易于安装和维护。
此外,保护配置还应考虑到系统的可扩展性和升级性。
随着电力系统的发展和变化,保护系统可能需要进行升级和扩展,因此在配置时应考虑到这些因素,以便将来的升级和扩展工作更加方便和经济。
保护配置还应考虑到系统的稳定性和灵敏性。
保护装置应能够在各种工作条件下保持系统的稳定性,并能够快速准确地响应故障。
为了实现这一点,保护配置应考虑到系统的动态特性和稳定性要求,并进行合理的参数设置和校准。
变电站保护配置的原则包括可靠性、快速性、灵活性、适应性、可靠性、可用性、协同性、经济性、可维护性、可扩展性和稳定性。
在实际配置中,需要综合考虑这些原则,并根据具体情况进行合理的选择和配置。
通过合理的保护配置,可以确保变电站设备的安全运行,保护电力系统的稳定和可靠运行。

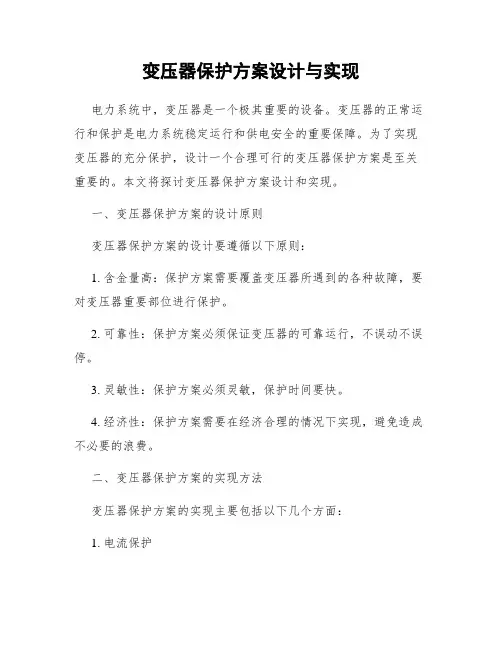

变压器保护方案设计与实现电力系统中,变压器是一个极其重要的设备。
变压器的正常运行和保护是电力系统稳定运行和供电安全的重要保障。
为了实现变压器的充分保护,设计一个合理可行的变压器保护方案是至关重要的。
本文将探讨变压器保护方案设计和实现。
一、变压器保护方案的设计原则变压器保护方案的设计要遵循以下原则:1. 含金量高:保护方案需要覆盖变压器所遇到的各种故障,要对变压器重要部位进行保护。
2. 可靠性:保护方案必须保证变压器的可靠运行,不误动不误停。
3. 灵敏性:保护方案必须灵敏,保护时间要快。
4. 经济性:保护方案需要在经济合理的情况下实现,避免造成不必要的浪费。
二、变压器保护方案的实现方法变压器保护方案的实现主要包括以下几个方面:1. 电流保护电流保护主要是保护变压器的线圈和变压器油池。
通过在变压器两个侧独立设置电流互感器和配电柜的保护继电器,保证变压器的运行安全。
2. 过渡过电压保护过渡过电压保护是保护变压器绝缘系统的一种方式。
它通过对保护自动化设备在监测过程中发现的变压器过电压控制,及时开断变压器,以避免损坏绝缘系统。
3. 过载保护过载保护是保护变压器运行过程中遇到的重要问题之一。
为了确保保护过载,系统可以根据负荷容量设定过载保护装置。
当负荷超出额定容量时,保护装置会启动,自动切断变压器。
4. 短路保护短路保护是针对变压器可能遭遇的主要故障之一。
短路保护主要通过接地绕组(电流变压器)和保护继电器控制实现。
当短路故障产生时,继电器将触发保护,立即切断电源,以保证系统安全。
三、实现变压器保护方案的转换以上描述了变压器保护方案和实现的基本情况。
但是,在实现过程中,系统可能需要做很多改变和调整,以适应变压器不同的环境和实际情况。
一方面,人们需要进行成本分析,确定经济性和实际性是否满足系统的需求。
在实际操作中,可以根据具体变压器的具体情况,以确定不同的保护方案实现。
另一方面,由于变压器保护方案涉及众多参数和过程,需要使用计算机等高级设备进行计算,以使得计算更加精确和可靠。

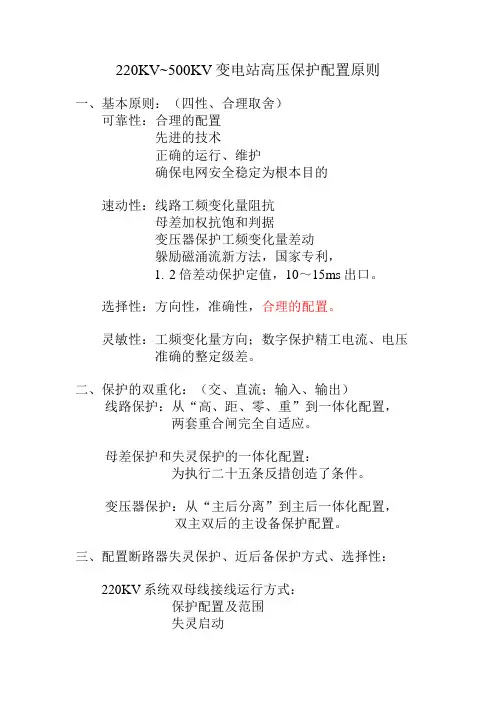

220KV~500KV变电站高压保护配置原则
一、基本原则:(四性、合理取舍)
可靠性:合理的配置
先进的技术
正确的运行、维护
确保电网安全稳定为根本目的
速动性:线路工频变化量阻抗
母差加权抗饱和判据
变压器保护工频变化量差动
躲励磁涌流新方法,国家专利,
1.2倍差动保护定值,10~15ms出口。
选择性:方向性,准确性,合理的配置。
灵敏性:工频变化量方向;数字保护精工电流、电压准确的整定级差。
二、保护的双重化:(交、直流;输入、输出)
线路保护:从“高、距、零、重”到一体化配置,
两套重合闸完全自适应。
母差保护和失灵保护的一体化配置:
为执行二十五条反措创造了条件。
变压器保护:从“主后分离”到主后一体化配置,
双主双后的主设备保护配置。
三、配置断路器失灵保护、近后备保护方式、选择性: 220KV系统双母线接线运行方式:
保护配置及范围
失灵启动
旁路带路情况(保护范围,回路切换) 500KV系统3/2接线运行方式:
保护配置及范围
断路器失灵保护、重合闸装置
远跳、过电压保护
四、通道纵联保护:
五、分相操作箱CZX-12R:
用于3/2接线的分相操作箱CZX-22R:。

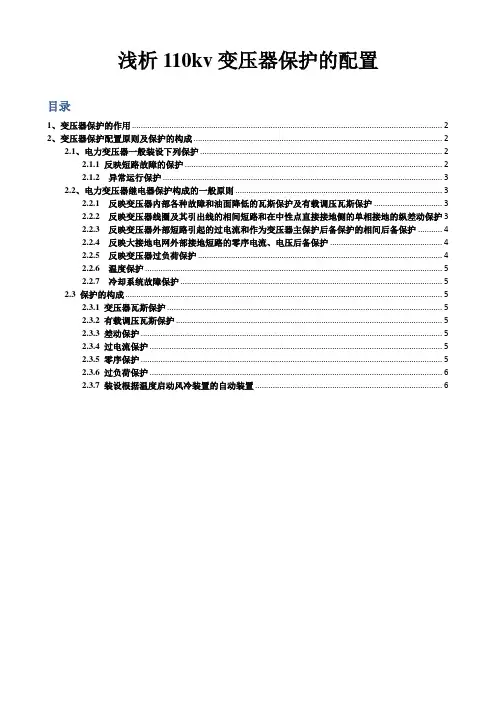

浅析110kv变压器保护的配置目录1、变压器保护的作用 (2)2、变压器保护配置原则及保护的构成 (2)2.1、电力变压器一般装设下列保护 (2)2.1.1 反映短路故障的保护 (2)2.1.2异常运行保护 (3)2.2、电力变压器继电器保护构成的一般原则 (3)2.2.1反映变压器内部各种故障和油面降低的瓦斯保护及有载调压瓦斯保护 (3)2.2.2反映变压器线圈及其引出线的相间短路和在中性点直接接地侧的单相接地的纵差动保护 32.2.3反映变压器外部短路引起的过电流和作为变压器主保护后备保护的相间后备保护 (4)2.2.4反映大接地电网外部接地短路的零序电流、电压后备保护 (4)2.2.5反映变压器过负荷保护 (4)2.2.6温度保护 (5)2.2.7冷却系统故障保护 (5)2.3 保护的构成 (5)2.3.1 变压器瓦斯保护 (5)2.3.2 有载调压瓦斯保护 (5)2.3.3 差动保护 (5)2.3.4 过电流保护 (5)2.3.5 零序保护 (5)2.3.6 过负荷保护 (6)2.3.7 装设根据温度启动风冷装置的自动装置 (6)摘要:本文详细地介绍了110千伏变压器的保护配置问题。
对县域电网的继电保护人员如何开展变压器保护起着一定的借鉴意义。
关键词:110kv变压器保护配置电力系统的运行要求安全可靠、电能质量高、经济性好。
但电力系统在运行中,由于受自然条件、设备及人为因素的影响,可能出现各种故障和不正常工作状态。
故障和不正常工作状态若处理不及时和处理不当时,就可能在电力系统中引起事故,造成人员伤亡和设备损坏、对用户停电或少送电、电能质量降低到不容许程度等后果。
故障和不正常运行情况常常是难以避免的,但可以将事故减少到最小范围。
1、变压器保护的作用电力系统继电保护装置就是用来反映它们发生故障和不正常运行状态,从而动作于断路器跳闸或发出信号的一种有效的反事故的自动装置。
而作为变压器的保护,它反映的就是变压器的故障和不正常工作状态,从而通过断路器将变压器切除或发出信号的自动装置。

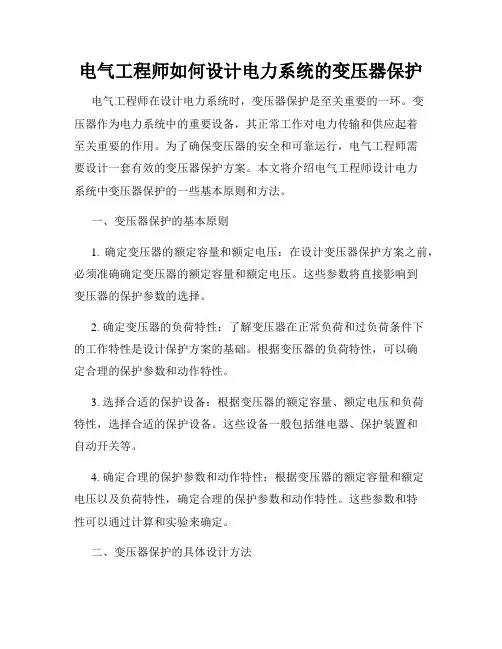

电气工程师如何设计电力系统的变压器保护电气工程师在设计电力系统时,变压器保护是至关重要的一环。
变压器作为电力系统中的重要设备,其正常工作对电力传输和供应起着至关重要的作用。
为了确保变压器的安全和可靠运行,电气工程师需要设计一套有效的变压器保护方案。
本文将介绍电气工程师设计电力系统中变压器保护的一些基本原则和方法。
一、变压器保护的基本原则1. 确定变压器的额定容量和额定电压:在设计变压器保护方案之前,必须准确确定变压器的额定容量和额定电压。
这些参数将直接影响到变压器的保护参数的选择。
2. 确定变压器的负荷特性:了解变压器在正常负荷和过负荷条件下的工作特性是设计保护方案的基础。
根据变压器的负荷特性,可以确定合理的保护参数和动作特性。
3. 选择合适的保护设备:根据变压器的额定容量、额定电压和负荷特性,选择合适的保护设备。
这些设备一般包括继电器、保护装置和自动开关等。
4. 确定合理的保护参数和动作特性:根据变压器的额定容量和额定电压以及负荷特性,确定合理的保护参数和动作特性。
这些参数和特性可以通过计算和实验来确定。
二、变压器保护的具体设计方法1. 过电流保护:过电流是变压器运行过程中常见的故障之一。
过电流保护是变压器保护中最常用的一种保护方法。
可以通过选择适当的电流互感器、计算合理的电流定值和选择合适的保护装置来实现过电流保护。
2. 温度保护:变压器的温度是其正常运行的重要指标。
过高的温度可能导致变压器损坏甚至火灾等严重后果。
因此,温度保护是变压器保护中不可或缺的一种保护方法。
可以通过安装温度传感器、选择合适的温度定值和设计合理的报警和断电措施来实现温度保护。
3. 短路保护:短路是变压器运行过程中常见的故障之一,可能会导致变压器损坏和电力系统中断。
短路保护是变压器保护中重要的一种保护方法。
可以通过选择合适的短路互感器、计算合理的短路定值和选择合适的保护装置来实现短路保护。
4. 接地保护:变压器的接地状态对其保护和运行起着重要的作用。
借鉴内容#
1
关于变压器保护的重要原则,必看!
变压器是电力系统普遍使用的重要电气设备。它的安全运行
直接关系到电力 系统供电和稳定运行,特别是大容量变压
器,一旦因故障而损坏造成的损失就更大。因此必须针对变
压器的故障和异常工作情况,根据其容量和重要程度,装设
动作可靠,性能良好的继电保护装置,一般包括:
(1)反映内部短路和油面降低的非电量(气体)保护,又称瓦斯
保护;
(2)反映变压器绕组和引出线的多相短路及绕组匝间短路的
纵联差动保护,或电流速断保护;
(3)作为变压器外部相间短路和内部短路的后备保护的过电
流保护(或带有 复合电压起动的过电流保护或负序电流保护
或阻抗保护) ;
(4)反映中性点直接接地系统中外部接地短路的变压器零序
电流保护;
(5)反映大型变压器过励磁的变压器过励磁保护及电压保护;
(6)反映变压器过负荷的变压器过负荷保护;
(7)反应变压器非全相运行的非全相保护等。
变压器保护配置原则
电力变压器运行的可靠性很高。由于变压器发生故障时造成
的影响很大,因 此应加强其继电保护装置的功能,以提高
借鉴内容#
2
电力系统安全运行,按技术规程的规定电力变压器继电保护
装置的配置原则一般为:
(1)针对变压器内部的各种短路及油面下降应装设瓦斯保护,
其中轻瓦斯瞬时动作于信号,重瓦斯瞬时动作于断开各侧断
路器;
(2)应装设反应变压器绕组和引出线的多相短路及绕组匝间
短路的纵联差动保护或电流速断保护作为主保护,瞬时动作
于断开各侧断路器;
(3)对由外部相间短路引起的变压器过电流,根据变压器容量
和运行情况的不同以及对变压器灵敏度的要求不同,可采用
过电流保护、复合电压起动的过电 流保护、负序电流和单
相式低电压起动的过电流保护或阻抗保护作为后备保护,
带时限动作于跳闸;
(4)对 110kV 及以上中性点直接接地的电力网,应根据变压
器中性点接地运 行的具体情况和变压器的绝缘情况装设零
序电流保护和零序电压保护,带时限动作于跳闸;
(5)为防御长时间的过负荷对设备的损坏,因根据可能的过负
荷情况装设过负荷保护,带时限动作于信号;
(6)对变压器温度升高和冷却系统的故障,应按变压器标准的
规定,装设作用于信号或动作于跳闸的装置。
1.相间短路后备保护规程规定:
借鉴内容#
3
(1)过电流保护宜用于降压变压器;
(2)当过电流保护的灵敏度不够时,可采用低电压起动的过电
流保护,主要用于升压变压器或容量较大的降压变压器;
(3)复合电压(包括负序电压及线电压)起动的过电流保护,宜
用于升压变 压器、系统联络变压器和过电流保护不符合灵
敏性要求的降压变压器;
(4)负序电流和单相式低电压起动的过电流保护,可用于
63MVA 及以上升 压变压器;
(5) 按以上两条装设保护不能满足灵敏性和选择性要求时,
可采用阻抗保护。
2.接地短路后备保护
在中性点直接接地系统中,接地短路时常见的故障形 式,
所以处于该系统中的变压器要装设接地(零序)保护,以反映
变压器高压绕 组、引出线上的接地短路,并作为变压器主
保护和相邻母线、线路接地保护的后备保护。
目前我国在 220kV 系统中,广泛采用中性点绝缘水平较高
的分级绝缘变压器 (如 220kV 变压器中性点绝缘水平为
110kV 的情况) 其中性点可接地运行或者不 , 接地运行。
如果中性点绝缘水平较低(如 500kV 系统中性点绝缘水平为
38kV 的 变压器) ,则中性点必须直接接地运行。
