包装印刷设备第四章单张纸印刷机的定位部分

第1篇一、引言随着我国经济的快速发展，包装印刷行业作为国民经济的重要组成部分，其市场潜力巨大。

包装印刷工艺作为包装行业的关键环节，其技术水平和质量直接影响着产品的外观、品质和市场竞争力。

本文将详细介绍包装印刷工艺的相关知识，包括印刷原理、印刷方式、印刷材料和印刷设备等。

二、印刷原理印刷原理是指通过将图文信息转移到承印物上，实现信息传递的过程。

印刷原理主要包括以下三个步骤：1. 分离：将图文信息与空白部分分开，形成图文版和空白版。

2. 转移：将图文版上的图文信息转移到承印物上。

3. 定位：使图文信息在承印物上准确、完整地呈现。

三、印刷方式根据印刷方式的不同，包装印刷可分为以下几种：1. 凸版印刷：凸版印刷是将图文信息雕刻在版面上，通过压印使油墨转移到承印物上。

凸版印刷适用于纸张、塑料、金属等材料的印刷。

2. 凹版印刷：凹版印刷是将图文信息雕刻在版面的凹槽中，通过油墨填充凹槽，使图文信息转移到承印物上。

凹版印刷适用于纸张、塑料、金属等材料的印刷，具有印刷质量高、耐水性强等特点。

3. 平版印刷：平版印刷是将图文信息与空白部分分别印刷在平版上，通过润版系统控制图文部分的油墨，使图文信息转移到承印物上。

平版印刷广泛应用于纸张、塑料、金属等材料的印刷。

4. 丝网印刷：丝网印刷是在丝网版上形成图文和空白部分，通过刮刀将油墨压印到承印物上。

丝网印刷适用于纸张、塑料、金属、玻璃等材料的印刷，具有印刷速度快、成本低等特点。

5. 数字印刷：数字印刷是直接将图文信息通过计算机处理，打印到承印物上。

数字印刷具有印刷速度快、色彩还原度高、可变数据印刷等特点。

四、印刷材料包装印刷材料主要包括承印物、油墨、印刷纸张、印刷版材等。

1. 承印物：承印物是指用于印刷的载体，如纸张、塑料、金属、玻璃等。

2. 油墨：油墨是印刷过程中传递图文信息的介质，包括水性油墨、溶剂型油墨、紫外线油墨等。

3. 印刷纸张：印刷纸张是包装印刷的主要承印物，包括铜版纸、胶版纸、不干胶纸等。

目录第一章纸张一、纸张基本知识二、纸张的开纸方法三、纸张的分类四、坑纸第二章油墨一、油墨的组成二、胶印油墨的分类三、一般油墨干燥方式第三章传统制版与CTP一、传统制版工艺流程二、CTP三、CTP制版优点四、网点，网角，网线五、排版示意图第四章印刷一、凸版印刷二、凹版印刷三、丝网印刷四、平版印刷五、国际上比较出名的胶印机六、胶印中常用到的印刷术语解释第五章表面处理一、光油/哑油二、水性光油/水性哑油三、磨光四、复膜五、UV上光六、如何分辨过胶，过油，过UV三种表面处理七、局部UV八、烫金九、击凸/击凹十、压纹十一、吸塑工艺十二、丝印金粉十三、扫金粉十四、植绒第六章加工一、裱纸二、模切三、粘盒第七章纸袋一、机造袋和手造袋二、我司纸袋常用材料三、纸用纸袋类型第八章咭盒/坑盒一、常用盒型二、常用材料第九章精品盒一、精品盒常用材料二、常用盒型第十章书类第十一章纸箱一、纸箱基本知识二、外购纸箱提供给供应商的必备资料第十二章打样一、白样制作二、成品样检查第十三章印刷专业术语第十四章包装上的各种认证标志前言本培训资料是针对营销部的入门设计的，概括解释了本公司常用的工艺名词，设备，材料，盒形等，但又不涉及深入的工艺技术方面，让初学者容易了解整个印刷工艺，掌握印刷行业基本知识。

造纸术，印刷术都是中国的四大发明，近代中国的造纸，印刷大大落后于西方，直到现在造纸，印刷设备还落后于西方，但国产纸已成为中国印刷业的首选。

胶印印刷设备现时主要是依靠进口，印后设备现已开始大量国产化。

第一章、纸张一、纸张基本知识1）纸张-是由纤维，填料，胶料，色料等主要原料混合制浆，抄造而成的纤维薄片。

纤维主要是植物纤维，如树木，竹，绵花，稻草。

2）定量-是纸张的一个单位面积重量，通常用G/平方表示。

如80G书纸代表的是此书纸1平方米重80G。

(同一牌子克重越大,纸张越厚)现时在纸张的沟通中除了用克重外，厚纸也会常常用到厚度单位PtPt=英寸/1000 1Pt=25.4微米1令=500石1石=1张3）纸纹-在造纸过程中形成的纸张中植物纤维的排列方向。

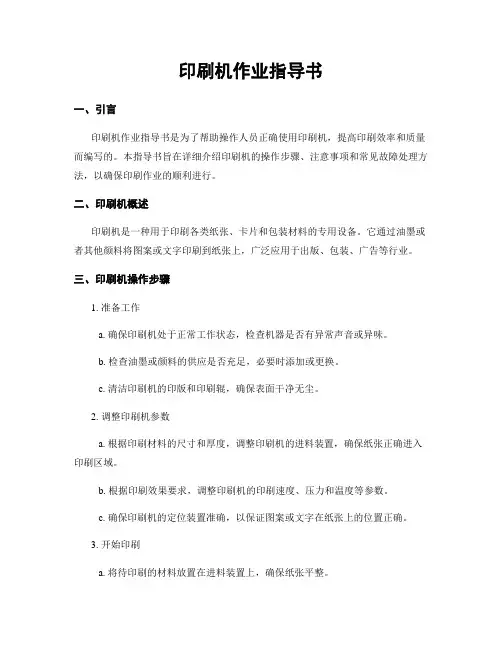

印刷机作业指导书一、引言印刷机作业指导书是为了帮助操作人员正确使用印刷机，提高印刷效率和质量而编写的。

本指导书旨在详细介绍印刷机的操作步骤、注意事项和常见故障处理方法，以确保印刷作业的顺利进行。

二、印刷机概述印刷机是一种用于印刷各类纸张、卡片和包装材料的专用设备。

它通过油墨或者其他颜料将图案或文字印刷到纸张上，广泛应用于出版、包装、广告等行业。

三、印刷机操作步骤1. 准备工作a. 确保印刷机处于正常工作状态，检查机器是否有异常声音或异味。

b. 检查油墨或颜料的供应是否充足，必要时添加或更换。

c. 清洁印刷机的印版和印刷辊，确保表面干净无尘。

2. 调整印刷机参数a. 根据印刷材料的尺寸和厚度，调整印刷机的进料装置，确保纸张正确进入印刷区域。

b. 根据印刷效果要求，调整印刷机的印刷速度、压力和温度等参数。

c. 确保印刷机的定位装置准确，以保证图案或文字在纸张上的位置正确。

3. 开始印刷a. 将待印刷的材料放置在进料装置上，确保纸张平整。

b. 启动印刷机，观察印刷效果是否符合要求。

c. 如需调整印刷效果，可根据需要适当调整印刷机的参数。

4. 监控印刷过程a. 定期检查印刷品的质量，如发现模糊、漏墨或者颜色不准确等问题，及时停机检修。

b. 注意观察印刷机的运行状态，如有异常情况（如异味、噪音增大等），应立即停机排查。

5. 完成印刷作业a. 印刷结束后，关闭印刷机，清理印刷区域。

b. 检查印刷品的质量，如符合要求，则可进行下一步处理（如后续加工或包装）。

四、印刷机注意事项1. 安全操作a. 使用印刷机时，必须戴上适当的防护手套和眼镜，以防止意外伤害。

b. 禁止将手指或其他物品伸入印刷机的运行部位。

2. 维护保养a. 定期清洁印刷机的印版、印刷辊和进料装置，以保持印刷质量。

b. 按照使用手册的要求进行润滑和维护，以延长印刷机的使用寿命。

3. 废弃物处理a. 将印刷过程中产生的废纸、废墨等废弃物分类处理，确保环境卫生。

平面印刷机机构设计一、引言平面印刷机是一种常见的印刷设备，广泛应用于包装、出版、广告等行业。

机构设计是平面印刷机的重要组成部分，直接影响到机器的性能和使用效果。

本文将从平面印刷机机构设计的角度出发，对其进行全面详细的探讨。

二、平面印刷机的基本结构平面印刷机主要由进纸部分、印刷部分和出纸部分三个部分组成。

1. 进纸部分进纸部分主要包括进料轮、压纸轮和导向装置等组成。

进料轮通过电动驱动，将纸张送入压纸轮之间，并通过导向装置使其准确地到达印刷位置。

2. 印刷部分印刷部分主要由版材、滚筒和墨盘装置等组成。

版材上涂有油墨，在滚筒上反复滚动后，油墨会被转移到纸张上，完成打印过程。

3. 出纸部分出纸部分主要由收料轮和导向装置等组成。

收料轮通过电动驱动，将已经打印完成的纸张送离打印机，通过导向装置将其整齐地堆放在一起。

三、平面印刷机机构设计的要求平面印刷机的机构设计需要满足以下要求：1. 稳定性平面印刷机需要在高速运转时保持稳定，不产生晃动和震动。

因此，设计时需要考虑到各部件之间的配合精度和结构强度等因素。

2. 精度平面印刷机需要保证打印的精度，尤其是对于高清晰度的图像或文字来说更为重要。

因此，设计时需要考虑到各部件之间的配合精度和运动轨迹等因素。

3. 可靠性平面印刷机需要保证长时间稳定运行，不出现故障。

因此，设计时需要考虑到各部件之间的耐久性、可维修性和易损件的更换等因素。

4. 人性化平面印刷机需要方便操作和维护。

因此，设计时需要考虑到各部件之间的布局、操作方式和易损件的更换等因素。

四、平面印刷机机构设计的关键技术1. 运动控制技术运动控制技术是平面印刷机机构设计的关键技术之一。

通过对进纸、印刷和出纸等部分的运动轨迹进行控制，可以实现高精度的打印过程。

2. 传动技术传动技术是平面印刷机机构设计的关键技术之一。

通过选用合适的传动装置，可以实现各部件之间的精准配合和高效运转。

3. 结构强度设计技术结构强度设计技术是平面印刷机机构设计的关键技术之一。

凹版印刷机工作原理
凹版印刷机是一种常用于印刷、包装、广告等领域的设备，其工作原理如下：
1. 印版准备：首先，将要印刷的图案或文字制成一个有凸凹之分的凹版。

凹版通常由金属或橡胶材料制成，其中凹面为印刷的图案。

2. 墨盘和墨刀：凹版印刷机上有一个墨盘，里面含有适量的印刷油墨。

墨盘上有一个墨刀，用来将多余的油墨刮掉，使凹版上的图案部分留下适量的油墨。

3. 卷筒纸张：印刷机上还有一个供纸装置，其中卷筒纸被传送到印刷位置。

4. 印刷过程：当卷筒纸进入印刷位置时，墨盘上的油墨被墨刀刮过，只有凹版上的图案部分保留适量的油墨。

然后，纸张与凹版接触，并施加足够的压力来传递油墨。

印刷过程中，纸张连续传送，凹版与整个纸张表面接触，使图案逐渐转移到纸张上。

5. 干燥和剥离：印刷后，印刷的纸张通过烘干系统进行干燥，使油墨固化。

最后，印刷纸张从印刷机上剥离，完成整个印刷过程。

这就是凹版印刷机的基本工作原理。

通过不断重复上述步骤，可以实现连续高速的印刷。

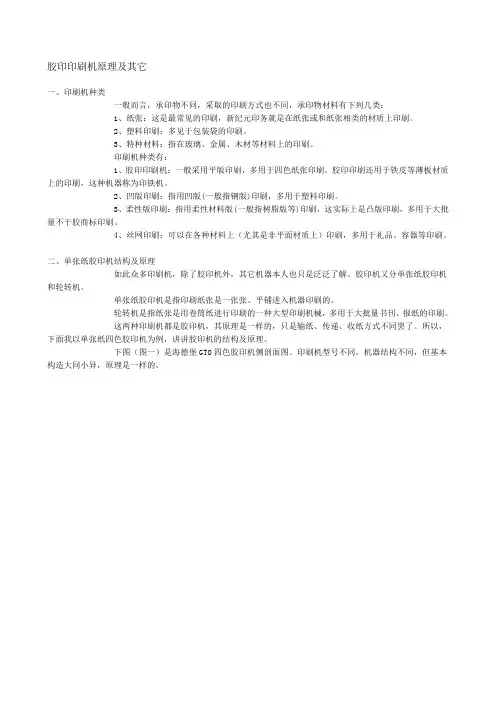

胶印印刷机原理及其它一、印刷机种类一般而言，承印物不同，采取的印刷方式也不同，承印物材料有下列几类：1、纸张：这是最常见的印刷，新纪元印务就是在纸张或和纸张相类的材质上印刷。

2、塑料印刷：多见于包装袋的印刷。

3、特种材料：指在玻璃、金属、木材等材料上的印刷。

印刷机种类有：1、胶印印刷机：一般采用平版印刷，多用于四色纸张印刷。

胶印印刷还用于铁皮等薄板材质上的印刷，这种机器称为印铁机。

2、凹版印刷：指用凹版(一般指钢版)印刷，多用于塑料印刷。

3、柔性版印刷：指用柔性材料版(一般指树脂版等)印刷，这实际上是凸版印刷，多用于大批量不干胶商标印刷。

4、丝网印刷：可以在各种材料上（尤其是非平面材质上）印刷，多用于礼品、容器等印刷。

二、单张纸胶印机结构及原理如此众多印刷机，除了胶印机外，其它机器本人也只是泛泛了解。

胶印机又分单张纸胶印机和轮转机。

单张纸胶印机是指印刷纸张是一张张、平铺进入机器印刷的。

轮转机是指纸张是用卷筒纸进行印刷的一种大型印刷机械，多用于大批量书刊、报纸的印刷。

这两种印刷机都是胶印机，其原理是一样的，只是输纸、传递、收纸方式不同罢了。

所以，下面我以单张纸四色胶印机为例，讲讲胶印机的结构及原理。

下图（图一）是海德堡GTO四色胶印机侧剖面图。

印刷机型号不同，机器结构不同，但基本构造大同小异，原理是一样的。

1、传动部分所谓传动，就是把印刷机原动机的运动，通过皮带、齿轮、链条等传输到印刷机各工作部分，使各个工作机件能按照工作要求，作周期性的、紧密协调的、准确的机械运动，以完成印刷动作的机构。

它相当于我们人的骨骼和关节。

在上图中，我们看不到印刷机的传动部分。

印刷机的传动部分在印刷机底部、下部和印刷机侧面机墙内。

印刷机的原动机就是电动机，传动方式一般有带传动、齿轮传动、链传动三种方式。

其中带传动（用皮带传动）精度最低，一般印刷机的原动机（马达）和下一个从动轮之间，采用带传动；齿轮传动精度最高，在印刷机侧面机墙内，使纸张传递、墨辊组、水辊组、滚筒运行的，一般采用齿轮传动；链传动（链条传动）用于精度要求较高，但又不方便使用齿轮传动的部分，一般用于输纸部分和收纸部分。

印刷机原理与结构-概述说明以及解释1.引言1.1 概述印刷机是一种用于印刷文字、图案和图像的设备，被广泛应用于出版、包装、广告等行业。

随着社会的发展和技术的进步，印刷机在现代生产中扮演着重要的角色。

印刷机的基本原理是利用压印方式将油墨或颜料转移到印刷材料上，形成所需的图案和文字。

它通过受控的压力和速度来实现油墨的传输，并通过纸张或其他材料的传送装置完成印刷过程。

印刷机的工作过程可以简单地概括为接触、传输和分离。

首先，印版与油墨接触，油墨被转移到印版上。

接下来，经过传输装置的传送，油墨被转移到印刷材料上。

最后，印刷材料与印版分离，完成印刷过程。

印刷机的结构包括各种主要部件，如印版、印刷材料传输装置、油墨供给系统等。

这些部件的组合和布局是为了提高印刷效率和印刷质量。

例如，印版必须被精确地固定在印刷机上，以确保油墨的准确传输；传输装置必须稳定可靠，以便顺利地传送印刷材料；油墨供给系统必须能够调节油墨的供应量和厚度，以满足印刷要求。

总之，印刷机作为一种重要的印刷设备，其原理和结构对于现代印刷产业的发展具有重要意义。

随着科技的不断进步，印刷机将继续发展，实现更高效、更精确的印刷效果。

1.2 文章结构本文将详细介绍印刷机的原理和结构。

文章内容分为以下几个部分：第一部分是引言，概述了印刷机的基本背景和重要性。

接着介绍了文章的结构和目的，以便读者了解全文的框架和写作意图。

第二部分将深入探讨印刷机的原理。

首先，我们将介绍印刷机的基本原理，包括印刷机是如何实现印刷的。

然后，我们将详细描述印刷机的工作过程，包括每个阶段的具体步骤和关键技术。

第三部分将关注印刷机的结构。

首先，我们将介绍印刷机的主要部件，包括它们的功能和作用。

然后，我们将探讨印刷机的组成和布局，以及不同类型印刷机的结构特点和差异。

最后，结论部分将总结本文的主要内容，并强调印刷机的重要性。

我们还将展望印刷机的发展趋势，以及可能对印刷行业产生的影响。

1.3 目的印刷机作为现代印刷行业的核心设备之一，其原理与结构对于理解印刷技术的发展和应用至关重要。

包装印刷造纸原理与造纸工程1. 引言包装印刷造纸是指利用包装材料进行印刷和造纸的工艺，它是现代包装行业中不可或缺的一部分。

本文将介绍包装印刷造纸的原理和相关的工程技术。

2. 包装印刷造纸原理2.1 造纸原理造纸是指将纸浆经过一系列的处理工序后，形成纸张的过程。

造纸的主要原理包括纸浆的制备、纸浆的过滤和排水、纸张的干燥和表面处理等。

纸浆的制备通常包括原料的选择、浆化、漂白等过程。

原料的选择是根据纸张的需求来确定的，常见的原料包括木材、废纸等。

在浆化过程中，原料会经过粉碎、加热和化学处理等步骤，将其转化为纸浆。

漂白的目的是去除纸浆中的杂质和颜色，以提高纸张的质量。

纸浆的过滤和排水是将纸浆中的水分通过过滤器和排水装置逐渐排除，使纤维颗粒逐渐聚集形成纸张的过程。

过滤器通常是由细孔网格组成的，可以让水分通过而阻止纤维颗粒的流失。

排水装置则通常是利用引力或压力来加速水分的排除。

纸张的干燥是指将排除了大部分水分的纸张通过加热和风力等方式进行干燥。

干燥的目的是使纸张达到一定的含水率，以便于后续的加工和使用。

纸张的表面处理则是根据需要对纸张的表面进行涂覆、粘合、烫金等处理，以增加纸张的外观效果和功能。

2.2 印刷原理印刷是指在纸张、塑料膜或其他可印刷材料表面上印上图案、文字等的过程。

印刷的主要原理包括选择印刷方法、图案制版、油墨传输和图案转移等。

印刷方法的选择主要取决于印刷品的材料和要求。

常见的印刷方法包括凸版印刷、凹版印刷、平版印刷和丝网印刷等。

每种印刷方法都有其独特的应用领域和特点。

图案制版是制作印版的过程，其中包括文字或图案的制作和传递。

常用的制版方法包括传统的雕刻和现代的数码制版。

制作好的印版可以传递油墨到印刷品上。

油墨传输是指将油墨从印版传输到印刷品上的过程。

传统的油墨传输方式是通过带动印版和纸张的接触来实现的，现代的油墨传输方式则包括柔性印刷版和数字印刷等。

图案转移是指将油墨从印版转移到印刷品上的过程。

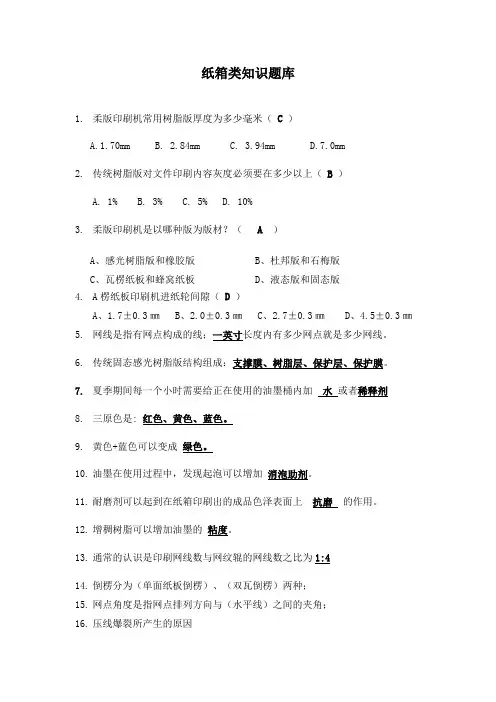

纸箱类知识题库1.柔版印刷机常用树脂版厚度为多少毫米（C）A.1.70mmB. 2.84mmC. 3.94mmD.7.0mm2.传统树脂版对文件印刷内容灰度必须要在多少以上（B）A. 1%B. 3%C. 5%D. 10%3.柔版印刷机是以哪种版为版材？（ A ）A、感光树脂版和橡胶版B、杜邦版和石梅版C、瓦楞纸板和蜂窝纸板D、液态版和固态版4.A楞纸板印刷机进纸轮间隙（D）A、1.7±0.3㎜B、2.0±0.3㎜C、2.7±0.3㎜D、4.5±0.3㎜5.网线是指有网点构成的线；一英寸长度内有多少网点就是多少网线。

6.传统固态感光树脂版结构组成：支撑膜、树脂层、保护层、保护膜。

7.夏季期间每一个小时需要给正在使用的油墨桶内加水或者稀释剂8.三原色是: 红色、黄色、蓝色。

9.黄色+蓝色可以变成绿色。

10.油墨在使用过程中，发现起泡可以增加消泡助剂。

11.耐磨剂可以起到在纸箱印刷出的成品色泽表面上抗磨的作用。

12.增稠树脂可以增加油墨的粘度。

13.通常的认识是印刷网线数与网纹辊的网线数之比为1:414.倒楞分为（单面纸板倒楞）、（双瓦倒楞）两种；15.网点角度是指网点排列方向与（水平线）之间的夹角；16.压线爆裂所产生的原因答：1、压线轮压力过大2、预压轮压的太轻3、纸板太干燥4、压线轮磨损17.解决压线爆裂的一些措施答：1、调整压线轮压力或增加压溃轮压力2、调整预压轮压力（也可压溃两次）3、将纸板喷蒸汽，增加纸板含水率4、更换压线轮18.一般来讲模切后到清废部时容易散版，主要是什么原因造成？举例说明，并简述解决方法。

答：1）刀点是否不够 2）海绵是否能将纸张迅速弹出3）模切压力是否过大4）模切刀版上的刀是否有松动。

19.细线及文字部分印刷不清的原因及解决办法答：原因：1）、印版精度不良，2）、接触压太强，3）、油墨粘度太高解决办法：1）、修正版面之高低差，2）、调整接触度，3）、调整油墨粘度。

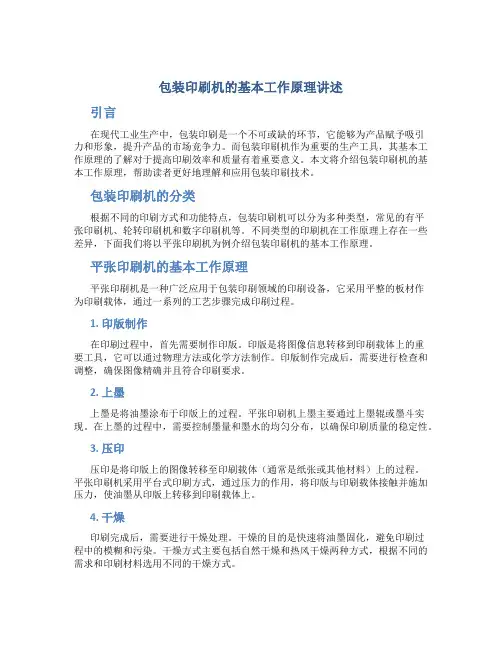

包装印刷机的基本工作原理讲述引言在现代工业生产中，包装印刷是一个不可或缺的环节，它能够为产品赋予吸引力和形象，提升产品的市场竞争力。

而包装印刷机作为重要的生产工具，其基本工作原理的了解对于提高印刷效率和质量有着重要意义。

本文将介绍包装印刷机的基本工作原理，帮助读者更好地理解和应用包装印刷技术。

包装印刷机的分类根据不同的印刷方式和功能特点，包装印刷机可以分为多种类型，常见的有平张印刷机、轮转印刷机和数字印刷机等。

不同类型的印刷机在工作原理上存在一些差异，下面我们将以平张印刷机为例介绍包装印刷机的基本工作原理。

平张印刷机的基本工作原理平张印刷机是一种广泛应用于包装印刷领域的印刷设备，它采用平整的板材作为印刷载体，通过一系列的工艺步骤完成印刷过程。

1. 印版制作在印刷过程中，首先需要制作印版。

印版是将图像信息转移到印刷载体上的重要工具，它可以通过物理方法或化学方法制作。

印版制作完成后，需要进行检查和调整，确保图像精确并且符合印刷要求。

2. 上墨上墨是将油墨涂布于印版上的过程。

平张印刷机上墨主要通过上墨辊或墨斗实现。

在上墨的过程中，需要控制墨量和墨水的均匀分布，以确保印刷质量的稳定性。

3. 压印压印是将印版上的图像转移至印刷载体（通常是纸张或其他材料）上的过程。

平张印刷机采用平台式印刷方式，通过压力的作用，将印版与印刷载体接触并施加压力，使油墨从印版上转移到印刷载体上。

4. 干燥印刷完成后，需要进行干燥处理。

干燥的目的是快速将油墨固化，避免印刷过程中的模糊和污染。

干燥方式主要包括自然干燥和热风干燥两种方式，根据不同的需求和印刷材料选用不同的干燥方式。

5. 成品加工印刷完成后，还需要进行成品加工。

成品加工包括裁切、模切、烫金、压纹等工艺，以提高印刷品的质量和美观度。

包装印刷机的自动化技术随着科技的不断进步和自动化技术的应用，包装印刷机的工作方式也得到了极大的改进和提高。

自动化技术能够帮助印刷机实现更高效的生产，提高生产效率和产品质量。

纸箱印刷机原理一、纸箱印刷机的概述纸箱印刷机是一种专用设备，用于对纸箱进行印刷加工。

它采用一系列的机械传动和印刷技术，能够高效地实现纸箱的印刷作业。

本文将深入探讨纸箱印刷机的工作原理及其相关技术。

二、纸箱印刷机的工作原理纸箱印刷机的工作原理涉及到以下几个方面：2.1 纸箱进料系统1.纸箱通过进料系统被送入纸箱印刷机。

2.进料系统包括输送带、机械臂等装置，用于将纸箱顺利送入印刷区域。

2.2 印刷墨水系统1.印刷墨水系统是纸箱印刷机的核心部分。

2.印刷墨水系统通过滚筒或者刮刀将墨水转移到印刷版上。

3.印刷版上的图案经过墨水的传输转移到纸箱上。

2.3 印刷传动系统1.印刷传动系统包括纸箱夹持装置、刮墨刀等装置。

2.刮墨刀将多余的墨水刮除，确保印刷的准确性。

3.纸箱夹持装置用于固定纸箱，使得印刷过程中纸箱位置保持不变。

2.4 纸箱定位系统1.纸箱定位系统用于确保纸箱在印刷过程中位置的准确性。

2.定位系统通过光电传感器、红外线等技术来检测和调整纸箱位置。

2.5 干燥系统1.印刷后的纸箱需要通过干燥系统进行干燥。

2.干燥系统可以利用热风或者紫外线等方式对纸箱进行快速干燥，以保证印刷质量。

三、纸箱印刷机的技术应用纸箱印刷机的工作原理与技术应用相结合，使得纸箱印刷机具有以下特点和应用：3.1 高效生产1.纸箱印刷机的工作效率高，可实现自动化生产。

2.纸箱印刷机可通过调整印刷速度和墨水供给量来适应不同生产需求。

3.2 印刷精度高1.纸箱印刷机采用先进的传感技术，能够实现高精度的印刷。

2.印刷精度对包装箱的装饰效果和产品质量有重要影响。

3.3 灵活多样的印刷效果1.纸箱印刷机可通过换印刷版、调整墨水颜色等方式实现不同的印刷效果。

2.满足不同客户的个性化需求，提供丰富多样的包装选择。

3.4 节能环保1.纸箱印刷机采用节能技术和环保材料，减少能源消耗和废弃物产生。

2.符合社会环境保护要求，可持续发展。

四、纸箱印刷机的前景与发展趋势纸箱印刷机作为包装行业的重要设备，具有广阔的市场前景和发展空间。
