smtfpc工艺技术SMTFPC（Surface Mount Technology Flexible Printed Circuit）是一种表面贴装技术，它使用柔性印刷电路板，可广泛应用于电子产品的制造和组装过程中。
SMTFPC工艺技术具有高效、灵活、节约空间和成本等优势，成为现代电子制造业中的重要工艺。
SMTFPC工艺技术主要包括以下几个步骤。
首先是设计和制作柔性印刷电路板(FPC)。
在这一步骤中，设计师需要根据产品的要求，使用电脑辅助设计工具制作FPC的布局图。
然后，通过激光或光刻技术在一层柔性基板上制作导线层。
最后，通过化学腐蚀或机械方式去除不需要的金属材料。
接下来是元器件贴装。
在这一步骤中，使用自动贴装机将元器件精确地粘贴到FPC上。
自动贴装机能够自动识别元器件的位置和方向，并将其精确地定位在正确的位置上。
通过高精度的机械臂和视觉系统，能够实现高速、高精度的贴装操作。
然后是回焊。
在这一步骤中，通过热风或回流焊接机将元器件的焊盘与导线层连接起来。
这种焊接方式能够提供可靠的电气连接，并能够适应不同类型的元器件和回流焊接条件。
最后是电气测试和成品测试。
在这一步骤中，对组装好的FPC进行电气测试，确保其符合产品设计要求。
同时，对成品进行功能测试，确保产品的性能和质量。
SMTFPC工艺技术具有许多优势。
首先，相比传统的硬性电路板，柔性印刷电路板可弯曲、折叠和弯曲，适应更加复杂的产品形状。
其次，柔性印刷电路板的体积和重量远远小于硬性电路板，能够节省空间和成本。
此外，柔性印刷电路板具有较好的机械性能、耐高温和耐腐蚀性能，能够适应恶劣的工作环境。
然而，SMTFPC工艺技术也存在一些挑战。
首先，由于柔性印刷电路板的材料和制造工艺相对复杂，所以制造成本相对较高。
其次，由于柔性印刷电路板在制造过程中容易受到静电等外界因素的干扰，因此需要采取特殊的防护措施。
另外，柔性印刷电路板的维修和维护相对困难，需要专业的技术和设备支持。
LED灯带柔性线路板FPCBSMT加工要求及解决方案LED灯带柔性线路板FPC（Flexible Printed Circuit）是一种用于连接和支持LED灯带的重要组成部分。
它具有柔性和可弯曲性，能够适应各种形状和尺寸的应用场景。
下面将详细介绍LED灯带柔性线路板FPC的加工要求以及可能的解决方案。
首先，LED灯带柔性线路板FPC的加工要求主要包括以下几个方面：1.材料选择：FPC加工中最常用的材料是聚酰亚胺（PI）薄膜。
PI薄膜具有良好的电气绝缘性能、高温耐受性和抗化学腐蚀性能，适合LED灯带的应用场景。
2.制造工艺：FPC加工需要采用柔性电子线路板制造工艺。
该工艺包括图形设计、印刷电阻胶、贴片、焊接、切割等步骤。
制造过程需要保证精度和稳定性，以确保电路性能和可靠性。
3.线路设计：LED灯带柔性线路板FPC的线路设计需要满足能够连接和控制LED灯带的要求，同时还需要考虑到柔性线路板的弯曲和伸展性能。
设计中需要合理布局线路和元件，避免线路交叉和冲突。
4.焊接工艺：焊接是FPC加工中的重要环节。
传统的焊接方法包括手工焊接和烤箱焊接。
手工焊接需要高技术要求和工人熟练程度，操作不当容易导致焊接质量问题。
烤箱焊接则需要控制温度和时间，以确保焊接的牢固性和可靠性。
解决方案：1.材料选择：选择合适的聚酰亚胺（PI）薄膜作为FPC材料。
在选择材料时，需要考虑到应用环境的温度、湿度和化学物质的影响，选择耐高温、耐腐蚀的材料。
2.制造工艺：采用先进的FPC制造工艺，包括数控切割、自动贴片、自动焊接等。
这些工艺可以提高生产效率和质量稳定性，减少人为因素对产品质量的影响。
3.线路设计：利用CAD软件进行线路设计，合理布局线路和元件，避免线路冲突和交叉。
在设计过程中可以使用软件模拟和仿真工具，以验证设计的可行性和性能。
4.焊接工艺：采用自动焊接机器设备进行焊接，确保焊接质量和稳定性。
同时，选择适当的焊接方法和参数，进行焊接前的样品测试和质量控制，以降低焊接质量问题的风险。

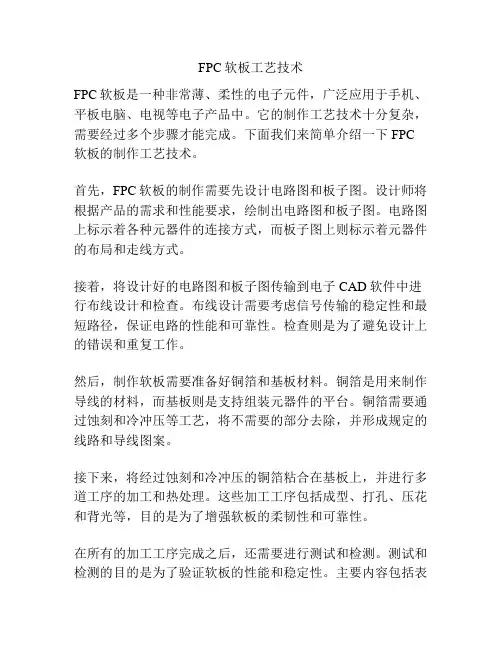

FPC软板工艺技术FPC软板是一种非常薄、柔性的电子元件，广泛应用于手机、平板电脑、电视等电子产品中。
它的制作工艺技术十分复杂，需要经过多个步骤才能完成。
下面我们来简单介绍一下FPC 软板的制作工艺技术。
首先，FPC软板的制作需要先设计电路图和板子图。
设计师将根据产品的需求和性能要求，绘制出电路图和板子图。
电路图上标示着各种元器件的连接方式，而板子图上则标示着元器件的布局和走线方式。
接着，将设计好的电路图和板子图传输到电子CAD软件中进行布线设计和检查。
布线设计需要考虑信号传输的稳定性和最短路径，保证电路的性能和可靠性。
检查则是为了避免设计上的错误和重复工作。
然后，制作软板需要准备好铜箔和基板材料。
铜箔是用来制作导线的材料，而基板则是支持组装元器件的平台。
铜箔需要通过蚀刻和冷冲压等工艺，将不需要的部分去除，并形成规定的线路和导线图案。
接下来，将经过蚀刻和冷冲压的铜箔粘合在基板上，并进行多道工序的加工和热处理。
这些加工工序包括成型、打孔、压花和背光等，目的是为了增强软板的柔韧性和可靠性。
在所有的加工工序完成之后，还需要进行测试和检测。
测试和检测的目的是为了验证软板的性能和稳定性。
主要内容包括表面观察、电性能测试和机械性能测试等，确保软板符合设计要求并能够正常工作。
最后，将制作好的FPC软板进行组装和包装。
组装时需要将元器件焊接到软板上，并进行电连接和固定。
包装则是将软板放入适当的容器或袋子中，以保护软板免受外界环境的干扰和损坏。
总结起来，FPC软板的制作工艺技术包括电路图和板子图设计、CAD布线设计、铜箔和基板材料准备、蚀刻和冷冲压加工、测试和检测，以及组装和包装等多个步骤。
这些步骤需要高度精确的操作和控制，以确保软板的质量和性能。
随着科技的不断发展，FPC软板的制作工艺技术也在不断提升和创新，为电子产品的发展提供了坚实的支持。
fpc线路板工艺流程
《fpc线路板工艺流程》
在现代电子工业中，柔性印刷电路板（FPC）越来越受到重视，它具有轻薄、柔软、可弯曲、可折叠等特点，被广泛应用于手机、平板电脑、汽车、医疗器械等领域。
FPC线路板的工艺流程非常复杂，下面将介绍其主要工艺流程。
一、基材挥发性物质去除
FPC的基材主要是聚酯薄膜，首先需要通过高温处理将其表面的挥发性物质去除，这一步骤非常关键，直接影响到后续的加工质量。
二、表面处理
经过去除挥发性物质后，需要对基材进行表面处理，通常采用化学铜镀或者激光开孔等方式，将提供良好的导电表面。
三、图形制作
接下来就是图形制作，通过光刻技术将线路图形、导电图形等图形制作到FPC基材上。
四、钻孔
FPC线路板需要进行导电孔、定位孔等孔洞加工，通常采用机械钻孔或者激光钻孔技术。
五、铜箔压合
铜箔是FPC线路板的导电层，需要通过压合工艺将其压合到
基材上，形成完整的导电层。
六、图层成型
通过光刻、蚀刻等工艺将图形层、导电层等成型，确保FPC
线路板的导电性能和形状。
七、金属化孔
FPC线路板需要进行金属化处理，将导电孔、定位孔等孔洞进行金属化，提高其导电性能。
八、覆盖层制作
最后一步是覆盖层制作，通过涂覆、热压等工艺将覆盖层形成，保护FPC线路板不受外部环境影响。
以上就是FPC线路板的工艺流程，每一步都非常关键，需要
严格控制每一个环节，确保最终产品的质量和性能。
随着电子产品的不断发展，FPC线路板的工艺流程也在不断创新和完善，以满足越来越复杂的应用需求。

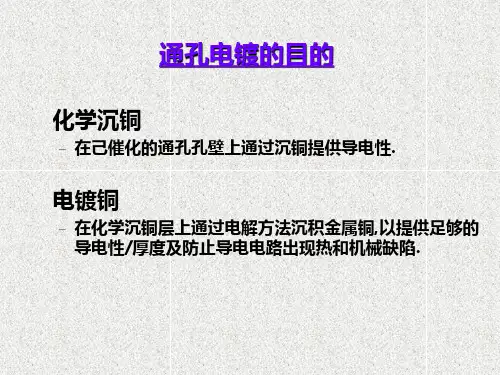

FPC的全流程fpc是Flexible Printed Circuit的简称，又称软性线路板、柔性印刷电路板,挠性线路板，简称软板或FPC，具有配线密度高、重量轻、厚度薄的特点.主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品.FPC生产流程(全流程)1. FPC生产流程:1.1 双面板制程:开料→ 钻孔→ PTH → 电镀→ 前处理→ 贴干膜→ 对位→曝光→ 显影→ 图形电镀→ 脱膜→ 前处理→ 贴干膜→对位曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→ 固化→ 沉镍金→ 印字符→ 靶冲→ 电测→装配→ 剪切→ 冲切→ 终检→包装→ 出货1.2 单面板制程:开料→ 钻孔→贴干膜→ 对位→曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→ 固化→表面处理→沉镍金→ 印字符→ 靶冲→ 电测[单面板一般可不测]→装配→ 剪切→ 冲切→ 终检→包装→ 出货2. 开料2.1. 原材料编码的认识NDIR050513HJY: D→双面, R→ 压延铜, 05→PI厚0.5mil,即12.5um, 05→铜厚18um, 13→胶层厚13um. XSIE101020TLC: S→单面, E→电解铜, 10→PI厚25um, 10→铜厚度35um, 20→胶厚20um.CI0512NL:(覆盖膜) :05→PI厚12.5um, 12→胶厚度12.5um. 总厚度:25um.2.2.制程品质控制A.操作者应带手套和指套,防止铜箔表面因接触手上之汗而氧化.B.正确的架料方式,防止皱折.C.不可裁偏,手对裁时不可破坏沖制定位孔和测试孔.D.材料品质,材料表面不可有皱折,污点,重氧化现象,所裁切材料不可有毛边,溢胶等.3钻孔3.1打包: 选择蓋板→組板→胶帶粘合→打箭头(记号)单面板30张,双面板6张, 包封15张.A: 防止钻机和压力脚在材料面上造成的压伤B::使钻尖中心容易定位避免钻孔位置的偏斜C:带走钻头与孔壁摩擦产生的热量.减少钻头的扭断.3.2钻孔:开机→上板→调入程序→设置参数→钻孔→自检→IPQA检→量产→转下工序.钻针管制方法:a. 使用次数管制b. 新钻头之辨认,检验方法3.3. 品质管控点: a.钻带的正确b.对红胶片,确认孔位置,数量,正确. c确认孔是否完全导通. d. 外观不可有铜翘,毛边等不良现象.3.4.常见不良现象a.钻机操作不当b.钻头存有问题c.进刀太快等.a.蓋板,墊板不正确b.靜电吸附等等4.电镀PTH即在不外加电流的情況下,通过镀液的自催化(钯和铜原子作为催化剂)氧化还原反应,使铜离子析镀在经过活化处理的孔壁及铜箔表面上的过程,也称为化学镀铜或自催化镀铜.碱除油→水洗→微蚀→水洗→水洗→预浸→活化→水洗→水洗→速化→水洗→水洗→化学铜→水洗.:a活化钯吸附沉积不好. b速化槽：速化剂浓度不对. c化学铜：温度过低，使反应不能进行反应速度过慢；槽液成分不对.，粗糙: a化学槽有颗粒，铜粉沉积不均，开过滤机过滤. b板材本身孔壁有毛刺.a化学槽成分不对（NaOH浓度过高）.4.4镀铜镀铜即提高孔内镀层均匀性，保证整个版面（孔内及孔口附近的整个镀层）镀层厚度达到一定的要求.a电流密度的选择b电镀面积的大小c镀层厚度要求d电镀时间控制1 贯通性：自检QC全检，以40倍放大镜检查孔壁是否有镀铜完全附着贯通.2 表面品质：铜箔表面不可有烧焦，脱皮，颗粒状，针孔及花斑不良等现象.3 附着性：于板边任一处以3M胶带粘贴后，以垂直向上接起不可有脱落现象.5.线路5.1干膜干膜贴在板材上，经曝光后显影后，使线路基本成型，在此过程中干膜主要起到了影象转移的功能，而且在蚀刻的过程中起到保护线路的作用.5.2干膜主要构成：PE,感光阻剂，PET .其中PE和PET只起到了保护和隔离的作用.感光阻剂包括：连接剂，起始剂，单体，粘着促进剂，色料.5.3作业要求a保持干膜和板面的清洁, b平整度,无气泡和皱折现象.. c附着力达到要求,密合度高.5.4作业品质控制要点，应先用无尘纸粘尘滚轮除去铜箔表面杂质.，压力，转数等参数.，不要直接接触铜箔表面.，以防止产生皱折和附着性不良，然后再去曝光，时间太短会使发生的有机聚合反应未完全，太长则不容易被水解，发生残留导致镀层不良.5.5贴干膜品质确认，不可有皱折，气泡.5.6曝光a作业时要保持底片和板子的清洁.b底片与板子应对准，正确.c不可有气泡，杂质.*进行抽真空目的：提高底片与干膜接触的紧密度减少散光现象.*曝光能量的高低对品质也有影响：1能量低，曝光不足，显像后阻剂太软，色泽灰暗，蚀刻时阻剂破坏或浮起，造成线路的断路.2.能量高，则会造成曝光过度，则线路会缩小或曝光区易洗掉.5.7显影，经过(1.0+/-0.1)%的碳酸钠溶液(即显影液)的处理，将未曝光的干膜洗去而保留经曝光发生聚合反应的干膜,使线路基本成型.a﹑显影液的组成b﹑显影温度. c﹑显影压力. d﹑显影液分布的均匀性.e﹑机台转动的速度.，显影温度，显影速度，喷压.a﹑出料口扳子上不应有水滴，应吹干净.b﹑不可以有未撕的干膜保护膜.c﹑显像应该完整，线路不可锯齿状，弯曲，变细等状况.d﹑显像后裸铜面用刀轻刮不可有干膜脱落，否则会影响时刻品质.e﹑干膜线宽与底片线宽控制在+/-0.05mm以内的误差.f﹑线路复杂的一面朝下放置，以避免膜渣残留，减少水池效应引起的显影不均.g﹑根据碳酸钠的溶度，生产面积和使用时间来及时更新影液，保证最佳的显影效果.h﹑应定期清洗槽内和喷管，喷头中之水垢，防止杂质污染板材和造成显影液分布不均匀性.i﹑防止操作中产生卡板，卡板时应停转动装置，立即停止放板，并拿出板材送至显影台中间，如未完全显影，应进行二次显影.j﹑显影吹干后之板子应有绿胶片隔开，防止干膜粘连而影响到时刻品质.5.8蚀刻脱膜，与没有蚀刻阻剂保护的铜发生氧化还原反应，而将不需要的铜反应掉，露出基材再经过脱膜处理后使线路成形.，双氧水，盐酸，软水5.9蚀刻品质控制要点：, 皱折划伤等,无水滴.，不允收出现蚀刻过度而引起的线路变细,和蚀刻不尽.，杂质，铜皮翘起等不良品质。
fpc的工艺流程FPC(柔性印制电路板)是一种可以弯曲和折叠的电路板，广泛应用于移动设备、电子产品、汽车电子等领域。
本文将介绍FPC的工艺流程。
1. 材料准备：FPC的基材通常选择聚酯薄膜，如聚酯薄膜，需要根据设计要求进行裁切。
另外，还需要准备导电材料(如铜箔)、绝缘材料(如胶粘剂)和保护材料(如聚酰胺)。
2. 铜箔粘贴：将铜箔粘贴在聚酯薄膜上，并通过高温和压力进行固化。
这一步骤的目的是形成FPC的导电路径。
3. 图案绘制：使用光刻技术，在铜箔上涂覆光刻胶，并通过暴光和显影将电路图案转移到铜箔上。
4. 金属蚀刻：将未覆盖光刻胶的铜箔进行蚀刻，以去除不需要的部分。
这样就形成了电路图案。
5. 绝缘层覆盖：在电路图案上覆盖一层绝缘材料，以保护电路并隔离相邻电路之间的干扰。
6. 焊盘制造：通过在电路图案上附加焊盘，以便将FPC与其他电子组件连接。
7. 成型：根据设计要求，将FPC切割成所需的形状和尺寸。
8. 表层涂覆：在FPC表面涂覆一层保护材料，以增加其机械强度和耐温性能。
9. 热处理：将FPC加热，以去除残留的溶剂和提高其导电性能。
10. 电性能测试：通过测试电阻、导通性和绝缘性能等指标，确保FPC的质量符合要求。
11. 包装和交付：将FPC进行包装，以确保其在运输和使用过程中不受损坏，并按照客户要求进行交付。
总结：FPC的工艺流程包括材料准备、铜箔粘贴、图案绘制、金属蚀刻、绝缘层覆盖、焊盘制造、成型、表层涂覆、热处理、电性能测试以及包装和交付。
这一系列步骤确保了FPC的质量和功能性能，使其能够广泛应用于各种电子产品中。
柔性线路板制作⼯艺流程及PCB设计软件应⽤柔性线路板(Flexible Printed Circuit)可以⾃由弯曲、卷绕、折叠,柔性线路板是采⽤聚酰亚胺薄膜为基材加⼯⽽成的,在⾏业中⼜称为软板或FPC.柔性线路板根据层数不同其⼯艺流程分为双⾯柔性线路板⼯艺流程、多层柔性线路板⼯艺流程。
FPC软板可以承受数百万次的动态弯曲⽽不损坏导线，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从⽽达到元器件装配和导线连接的⼀体化；柔性电路板可⼤⼤缩⼩电⼦产品的体积和重量，适⽤电⼦产品向⾼密度、⼩型化、⾼可靠⽅向发展的需要。
随着越来越多的⼿机采⽤翻盖结构，柔性电路板也随之越来越多的被采⽤。
按照基材和铜箔的结合⽅式划分，柔性电路板可分为两种：有胶柔性板和⽆胶柔性板。
其中⽆胶柔性板的价格⽐有胶的柔性板要⾼得多，但是它的柔韧性、铜箔和基材的结合⼒、焊盘的平⾯度等参数也⽐有胶柔性板要好。
所以它⼀般只⽤于那些要求很⾼的场合，如：COF(CHIP ON FLEX，柔性板上贴装裸露芯⽚，对焊盘平⾯度要求很⾼)等。
由于其价格太⾼，⽬前在市场上应⽤的绝⼤部分柔性板还是有胶的柔性板。
下⾯我们要介绍和讨论的也是有胶的柔性板。
由于柔性板主要⽤于需要弯折的场合，若设计或⼯艺不合理，容易产⽣微裂纹、开焊等缺陷。
下⾯就是关于柔性电路板的结构及其在设计、⼯艺上的特殊要求。
柔性板的结构按照导电铜箔的层数划分，分为单层板、双层板、多层板、双⾯板等。
单层板的结构：这种结构的柔性板是最简单结构的柔性板。
通常基材+透明胶+铜箔是⼀套买来的原材料，保护膜+透明胶是另⼀种买来的原材料。
⾸先，铜箔要进⾏刻蚀等⼯艺处理来得到需要的电路，保护膜要进⾏钻孔以露出相应的焊盘。
清洗之后再⽤滚压法把两者结合起来。
然后再在露出的焊盘部分电镀⾦或锡等进⾏保护。
这样，⼤板就做好了。
⼀般还要冲压成相应形状的⼩电路板。
也有不⽤保护膜⽽直接在铜箔上印阻焊层的，这样成本会低⼀些，但电路板的机械强度会变差。
fpc生产工艺流程FPC（Flexible Printed Circuit）是一种灵活的印刷电路板，由柔性基材和电路元件组成，可以在弯曲和弯折的情况下工作。
FPC广泛应用于手机、平板电脑、电子书、汽车电子等领域。
下面将介绍FPC的生产工艺流程。
首先是基材的准备。
FPC的基材一般使用聚酯薄膜或聚酰亚胺薄膜，这些薄膜具有良好的耐高温性能和机械强度。
基材需要经过切割、清洗和干燥等工序进行准备。
接下来是薄膜涂覆。
将基材薄膜放入涂布机中，通过涂布头将粘合剂涂布在薄膜表面。
涂布完成后，需要通过干燥机将基材薄膜上的粘合剂干燥，以便后续的铜箔覆盖。
然后是铜箔的覆盖。
将铜箔加热到一定温度，使其保持柔软性。
然后将基材薄膜拉伸到一定程度，将铜箔贴附在基材上。
这个过程需要保持一定的温度和压力，以确保铜箔与基材的牢固连接。
接下来是图案的印刷。
将预先制作好的印刷模版放置在铜箔上，通过印刷机将导电油墨印刷在铜箔上。
导电油墨只在需要形成导电路径的区域印刷，以便之后的电路连接。
然后是表面处理。
通过化学方法将导电油墨印刷的铜箔表面进行镀金或镀锡处理，以提高电路的导电性和耐腐蚀性。
接下来是图案的切割。
根据设计要求，将FPC切割成所需的形状和尺寸。
这需要使用激光切割或冲孔机进行。
然后是表面保护。
在FPC的表面涂覆一层保护膜，以保护电路不受外界环境的影响，同时还可以提高电路的可靠性和耐用性。
最后是成品的检验和包装。
对FPC的电路连通性、尺寸和外观进行检查，确保符合质量要求。
合格的FPC经过包装后，可以出厂销售或供应给下游的电子制造商进行组装。
以上就是FPC的生产工艺流程。
通过这一系列的工序，FPC 可以制成具备弯曲和弯折功能的电路板，为电子产品的开发和制造提供了重要的支持。
FPC生产方式及工艺流程FPC，即柔性印刷电路板（Flexible Printed Circuit Board），是一种以聚酰亚胺薄膜为基材，经过电子线路制作工艺加工而成的柔性电路板。
相比传统的刚性电路板，FPC具有体积小、重量轻、可折迭、可弯曲等优点，广泛应用于汽车电子、消费电子、医疗设备等领域。
FPC的生产方式包括单面贴片、双面贴片和多层贴片三种，下面将详细介绍每种生产方式的工艺流程。
1.单面贴片生产方式：（1）刷膜：将聚酰亚胺薄膜放在滚筒上，通过刷涂胶水的方式将胶水均匀地涂布在薄膜上。
（2）固化：将刷涂胶水的聚酰亚胺薄膜放入固化炉中，经过高温固化，使胶水变为固态。
（3）表面处理：使用化学方法将聚酰亚胺薄膜表面进行粗糙化处理，增加与线路层的粘附力。
（4）印刷：将图纸上的线路图案通过丝网印刷的方式印制到聚酰亚胺薄膜上。
（5）电镀：将印制好的线路薄膜浸入电镀槽中，进行金属电镀，使线路形成导电层。
（6）固定：将电镀好的线路薄膜放在模具中，通过热压或胶合的方式将导线固定在聚酰亚胺薄膜上。
（7）加工：对固定好的线路薄膜进行裁剪、穿孔等加工工艺，使其符合设计要求。
（8）测试：对加工好的FPC进行电气测试，确保各个线路连接正常。
（9）质检：对测试合格的FPC进行外观检查，确保产品质量。
（10）包装：将质检合格的FPC进行包装，以便运输和销售。
2.双面贴片生产方式：双面贴片生产方式在单面贴片的基础上增加了第二层线路，使FPC具有更高的线路密度和更复杂的功能。
（1）刷膜：同单面贴片生产方式。
（2）固化：同单面贴片生产方式。
（3）表面处理：同单面贴片生产方式。
（4）印刷：同单面贴片生产方式。
（5）电镀：同单面贴片生产方式。
（6）固定：将第一个线路薄膜和第二个线路薄膜按照设计要求进行层间定位和胶合，固定在一起。
（7）加工：同单面贴片生产方式。
（8）测试：同单面贴片生产方式。
（9）质检：同单面贴片生产方式。
（10）包装：同单面贴片生产方式。
