FPC柔性电路板制造流程

fpc流程FPC（Flexible Printed Circuit）是一种使用柔性基材制作的印刷电路板，具有可曲性、可弯曲、可折叠等特点，能够适应复杂的空间布局和曲面结构，被广泛应用于各类电子产品和通信设备中。

下面将介绍FPC的制作流程。

首先，在FPC制作流程中的第一步是设计电路。

设计师根据产品的要求和功能需求，使用电路设计软件绘制电路图，确定线路布局和连接关系。

接下来，设计师使用专业的电路板设计软件将电路图转换为电路板图，确定电路板上元器件的布局和排列方式，并进行尺寸和距离的调整。

在这一步中，设计师还需考虑FPC的折叠和弯曲性能，确保布局合理。

完成电路板图后，设计师将设计好的电路板图输出为Gerber文件，这是一种电路板制造所需的标准文件格式。

Gerber文件包含了电路板的制造信息，如线路、元器件、焊盘和孔等。

在制造环节中，首先需要准备FPC的基材。

常用的FPC基材有聚酰亚胺（PI）、聚酰胺酯（PEN）等。

基材需要经过化学处理和表面处理，以提高其表面粗糙度和内部结构的一致性。

接下来是图案生成的步骤。

使用光刻技术将Gerber文件中的图案图层转移到基材上，生成电路中的线路、焊盘和孔等结构。

这一步通常采用UV曝光、显影和蚀刻的工艺。

然后是成品的制作。

将加工后的基材进行激光切割或机械切割，根据设计要求将FPC制成所需的形状和尺寸。

接下来是表面处理的步骤。

在这一步中，使用化学镀铜技术在FPC表面镀上一层铜，以增加导电性能和提高焊接性。

同时，还可以进行背面覆盖层和图形测量等处理。

最后是组装与测试。

将元件和芯片等组装到FPC上，并进行焊接和测试。

测试环节中，可以使用高温测试、电气测试和机械测试等手段，确保FPC的质量和性能达到要求。

整个流程中，设计、制造和测试是三个重要的环节。

设计阶段需要考虑电路功能、尺寸要求和可靠性等因素；制造阶段需要掌握先进的加工技术和材料处理技术；测试阶段需要进行全面的检测和验证，以确保FPC的质量和可靠性。

一般FPC流程介绍FPC（Flexible Printed Circuit）是一种以柔性基板制成的电路板，适用于各种不同形状和尺寸的电子产品。

它具有较高的可靠性、出色的散热性能、良好的抗振性能和较低的电磁干扰等特点，因此在电子行业中得到广泛应用。

下面将对一般的FPC流程进行详细介绍。

1.设计阶段：在FPC的设计阶段，需要根据产品的需求和要求来进行布线和排布设计。

设计人员需要确定电路的走线方式、连接方式及元器件的位置。

同时，还要考虑到布局的紧凑性、电路信号的稳定性和整体生产成本等因素。

2.材料选择：在FPC的制造过程中，需要选择合适的材料来制作柔性基板。

一般来说，FPC的柔性基板材料可以分为聚酰亚胺（PI）、聚酯薄膜等。

选择合适的材料可以提高FPC的可靠性和性能。

3.图形制作：在图形制作阶段，需要使用计算机辅助设计软件（CAD）来制作FPC的布线图。

布线图是FPC制造的重要依据，它包括了电路的走线、连接方式和元器件等信息。

4.制版：制版是FPC制造的关键步骤之一、制版是通过光刻的方式将图形转移到薄片上的过程。

制板需要使用光刻胶覆盖在薄片上，然后使用UV曝光机将布线图的图形暴露在光刻胶上，最后使用显影液将未暴露的部分去除。

5.蚀刻：在蚀刻过程中，需要将光刻胶暴露出的区域进行蚀刻，以保留需要的电路。

蚀刻可以使用化学蚀刻或机械蚀刻的方式进行。

化学蚀刻是在蚀刻液中进行，而机械蚀刻则是通过机械刮擦来去除暴露的部分。

6.印刷：在印刷过程中，需要使用印刷机将铜箔层印刷在制好的基板上。

印刷可以选择用胶印的方式或者丝网印刷的方式进行。

印刷完之后，需要使用热压设备将铜箔固定在基板上。

7.前后钼层：钼层的添加可以提高FPC的强度和导电性能。

在前后钼层的制作中，需要使用相应的化学方法将钼涂覆在FPC的表面，并通过热压的方式固定。

8.表面处理：表面处理是为了提高FPC的可焊性和耐腐蚀性，在FPC上增加一层金属，一般来说是电镀。

FPC的全流程fpc是Flexible Printed Circuit的简称，又称软性线路板、柔性印刷电路板,挠性线路板，简称软板或FPC，具有配线密度高、重量轻、厚度薄的特点.主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品.FPC生产流程(全流程)1. FPC生产流程:1.1 双面板制程:开料→ 钻孔→ PTH → 电镀→ 前处理→ 贴干膜→ 对位→曝光→ 显影→ 图形电镀→ 脱膜→ 前处理→ 贴干膜→对位曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→ 固化→ 沉镍金→ 印字符→ 靶冲→ 电测→装配→ 剪切→ 冲切→ 终检→包装→ 出货1.2 单面板制程:开料→ 钻孔→贴干膜→ 对位→曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→ 固化→表面处理→沉镍金→ 印字符→ 靶冲→ 电测[单面板一般可不测]→装配→ 剪切→ 冲切→ 终检→包装→ 出货2. 开料2.1. 原材料编码的认识NDIR050513HJY: D→双面, R→ 压延铜, 05→PI厚0.5mil,即12.5um, 05→铜厚18um, 13→胶层厚13um. XSIE101020TLC: S→单面, E→电解铜, 10→PI厚25um, 10→铜厚度35um, 20→胶厚20um.CI0512NL:(覆盖膜) :05→PI厚12.5um, 12→胶厚度12.5um. 总厚度:25um.2.2.制程品质控制A.操作者应带手套和指套,防止铜箔表面因接触手上之汗而氧化.B.正确的架料方式,防止皱折.C.不可裁偏,手对裁时不可破坏沖制定位孔和测试孔.D.材料品质,材料表面不可有皱折,污点,重氧化现象,所裁切材料不可有毛边,溢胶等.3钻孔3.1打包: 选择蓋板→組板→胶帶粘合→打箭头(记号)单面板30张,双面板6张, 包封15张.A: 防止钻机和压力脚在材料面上造成的压伤B::使钻尖中心容易定位避免钻孔位置的偏斜C:带走钻头与孔壁摩擦产生的热量.减少钻头的扭断.3.2钻孔:开机→上板→调入程序→设置参数→钻孔→自检→IPQA检→量产→转下工序.钻针管制方法:a. 使用次数管制b. 新钻头之辨认,检验方法3.3. 品质管控点: a.钻带的正确b.对红胶片,确认孔位置,数量,正确. c确认孔是否完全导通. d. 外观不可有铜翘,毛边等不良现象.3.4.常见不良现象a.钻机操作不当b.钻头存有问题c.进刀太快等.a.蓋板,墊板不正确b.靜电吸附等等4.电镀PTH即在不外加电流的情況下,通过镀液的自催化(钯和铜原子作为催化剂)氧化还原反应,使铜离子析镀在经过活化处理的孔壁及铜箔表面上的过程,也称为化学镀铜或自催化镀铜.碱除油→水洗→微蚀→水洗→水洗→预浸→活化→水洗→水洗→速化→水洗→水洗→化学铜→水洗.:a活化钯吸附沉积不好. b速化槽：速化剂浓度不对. c化学铜：温度过低，使反应不能进行反应速度过慢；槽液成分不对.，粗糙: a化学槽有颗粒，铜粉沉积不均，开过滤机过滤. b板材本身孔壁有毛刺.a化学槽成分不对（NaOH浓度过高）.4.4镀铜镀铜即提高孔内镀层均匀性，保证整个版面（孔内及孔口附近的整个镀层）镀层厚度达到一定的要求.a电流密度的选择b电镀面积的大小c镀层厚度要求d电镀时间控制1 贯通性：自检QC全检，以40倍放大镜检查孔壁是否有镀铜完全附着贯通.2 表面品质：铜箔表面不可有烧焦，脱皮，颗粒状，针孔及花斑不良等现象.3 附着性：于板边任一处以3M胶带粘贴后，以垂直向上接起不可有脱落现象.5.线路5.1干膜干膜贴在板材上，经曝光后显影后，使线路基本成型，在此过程中干膜主要起到了影象转移的功能，而且在蚀刻的过程中起到保护线路的作用.5.2干膜主要构成：PE,感光阻剂，PET .其中PE和PET只起到了保护和隔离的作用.感光阻剂包括：连接剂，起始剂，单体，粘着促进剂，色料.5.3作业要求a保持干膜和板面的清洁, b平整度,无气泡和皱折现象.. c附着力达到要求,密合度高.5.4作业品质控制要点，应先用无尘纸粘尘滚轮除去铜箔表面杂质.，压力，转数等参数.，不要直接接触铜箔表面.，以防止产生皱折和附着性不良，然后再去曝光，时间太短会使发生的有机聚合反应未完全，太长则不容易被水解，发生残留导致镀层不良.5.5贴干膜品质确认，不可有皱折，气泡.5.6曝光a作业时要保持底片和板子的清洁.b底片与板子应对准，正确.c不可有气泡，杂质.*进行抽真空目的：提高底片与干膜接触的紧密度减少散光现象.*曝光能量的高低对品质也有影响：1能量低，曝光不足，显像后阻剂太软，色泽灰暗，蚀刻时阻剂破坏或浮起，造成线路的断路.2.能量高，则会造成曝光过度，则线路会缩小或曝光区易洗掉.5.7显影，经过(1.0+/-0.1)%的碳酸钠溶液(即显影液)的处理，将未曝光的干膜洗去而保留经曝光发生聚合反应的干膜,使线路基本成型.a﹑显影液的组成b﹑显影温度. c﹑显影压力. d﹑显影液分布的均匀性.e﹑机台转动的速度.，显影温度，显影速度，喷压.a﹑出料口扳子上不应有水滴，应吹干净.b﹑不可以有未撕的干膜保护膜.c﹑显像应该完整，线路不可锯齿状，弯曲，变细等状况.d﹑显像后裸铜面用刀轻刮不可有干膜脱落，否则会影响时刻品质.e﹑干膜线宽与底片线宽控制在+/-0.05mm以内的误差.f﹑线路复杂的一面朝下放置，以避免膜渣残留，减少水池效应引起的显影不均.g﹑根据碳酸钠的溶度，生产面积和使用时间来及时更新影液，保证最佳的显影效果.h﹑应定期清洗槽内和喷管，喷头中之水垢，防止杂质污染板材和造成显影液分布不均匀性.i﹑防止操作中产生卡板，卡板时应停转动装置，立即停止放板，并拿出板材送至显影台中间，如未完全显影，应进行二次显影.j﹑显影吹干后之板子应有绿胶片隔开，防止干膜粘连而影响到时刻品质.5.8蚀刻脱膜，与没有蚀刻阻剂保护的铜发生氧化还原反应，而将不需要的铜反应掉，露出基材再经过脱膜处理后使线路成形.，双氧水，盐酸，软水5.9蚀刻品质控制要点：, 皱折划伤等,无水滴.，不允收出现蚀刻过度而引起的线路变细,和蚀刻不尽.，杂质，铜皮翘起等不良品质。

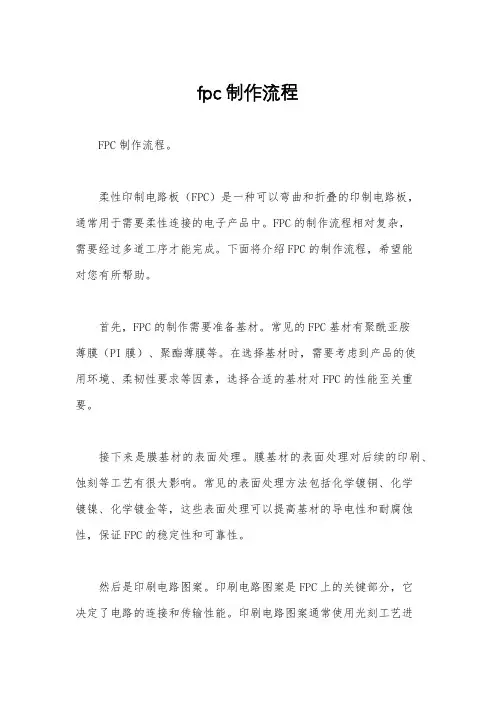

fpc制作流程FPC制作流程。

柔性印制电路板（FPC）是一种可以弯曲和折叠的印制电路板，通常用于需要柔性连接的电子产品中。

FPC的制作流程相对复杂，需要经过多道工序才能完成。

下面将介绍FPC的制作流程，希望能对您有所帮助。

首先，FPC的制作需要准备基材。

常见的FPC基材有聚酰亚胺薄膜（PI膜）、聚酯薄膜等。

在选择基材时，需要考虑到产品的使用环境、柔韧性要求等因素，选择合适的基材对FPC的性能至关重要。

接下来是膜基材的表面处理。

膜基材的表面处理对后续的印刷、蚀刻等工艺有很大影响。

常见的表面处理方法包括化学镀铜、化学镀镍、化学镀金等，这些表面处理可以提高基材的导电性和耐腐蚀性，保证FPC的稳定性和可靠性。

然后是印刷电路图案。

印刷电路图案是FPC上的关键部分，它决定了电路的连接和传输性能。

印刷电路图案通常使用光刻工艺进行制作，首先在基材上涂覆光刻胶，然后通过曝光、显影等步骤形成电路图案。

接着是化学蚀刻。

印刷完电路图案后，需要进行化学蚀刻，将多余的金属材料去除，留下所需的电路结构。

化学蚀刻需要严格控制蚀刻液的成分和浓度，以确保蚀刻过程的准确性和稳定性。

然后是钻孔。

在FPC上需要连接元器件的位置通常需要进行钻孔处理，以便安装元器件和实现电路连接。

钻孔的位置和尺寸需要精确控制，以确保元器件的安装精度和连接可靠性。

最后是覆盖层和整板加工。

在FPC制作的最后阶段，需要进行覆盖层的处理和整板加工。

覆盖层通常使用覆铜膜或覆胶膜，以保护电路结构不受外界环境的影响。

整板加工包括裁割、成型等工艺，将FPC制作成最终的产品形态。

总的来说，FPC的制作流程包括基材准备、表面处理、印刷电路图案、化学蚀刻、钻孔、覆盖层和整板加工等多个工序。

每个工序都需要精密的设备和严格的工艺控制，以确保FPC的质量和性能。

希望通过本文的介绍，能对FPC的制作流程有所了解，为相关行业的从业人员提供一些参考和帮助。

fpc的工艺流程FPC(柔性印制电路板)是一种可以弯曲和折叠的电路板，广泛应用于移动设备、电子产品、汽车电子等领域。

本文将介绍FPC的工艺流程。

1. 材料准备：FPC的基材通常选择聚酯薄膜，如聚酯薄膜，需要根据设计要求进行裁切。

另外，还需要准备导电材料(如铜箔)、绝缘材料(如胶粘剂)和保护材料(如聚酰胺)。

2. 铜箔粘贴：将铜箔粘贴在聚酯薄膜上，并通过高温和压力进行固化。

这一步骤的目的是形成FPC的导电路径。

3. 图案绘制：使用光刻技术，在铜箔上涂覆光刻胶，并通过暴光和显影将电路图案转移到铜箔上。

4. 金属蚀刻：将未覆盖光刻胶的铜箔进行蚀刻，以去除不需要的部分。

这样就形成了电路图案。

5. 绝缘层覆盖：在电路图案上覆盖一层绝缘材料，以保护电路并隔离相邻电路之间的干扰。

6. 焊盘制造：通过在电路图案上附加焊盘，以便将FPC与其他电子组件连接。

7. 成型：根据设计要求，将FPC切割成所需的形状和尺寸。

8. 表层涂覆：在FPC表面涂覆一层保护材料，以增加其机械强度和耐温性能。

9. 热处理：将FPC加热，以去除残留的溶剂和提高其导电性能。

10. 电性能测试：通过测试电阻、导通性和绝缘性能等指标，确保FPC的质量符合要求。

11. 包装和交付：将FPC进行包装，以确保其在运输和使用过程中不受损坏，并按照客户要求进行交付。

总结：FPC的工艺流程包括材料准备、铜箔粘贴、图案绘制、金属蚀刻、绝缘层覆盖、焊盘制造、成型、表层涂覆、热处理、电性能测试以及包装和交付。

这一系列步骤确保了FPC的质量和功能性能，使其能够广泛应用于各种电子产品中。

fpc制造工艺流程咱来聊聊FPC制造工艺流程。

一、开料。

这就像是做饭先准备食材一样。

咱得先把FPC要用的原材料给准备好。

这原材料通常是那种很薄很薄的柔性覆铜板，它可是整个FPC的基础呢。

从大的板材上按照设计好的尺寸把它切割下来，就像从一大块蛋糕上切出一小块一样。

这一步得特别小心，尺寸要是弄错了，后面可就全乱套了。

而且切割的时候要保证边缘整齐光滑，要是毛毛糙糙的，就像衣服上有破线头似的，看着就不舒服，对后面的工序也会有影响。

二、钻孔。

钻的孔可不是随便乱钻的哦。

这些孔就像是FPC的小眼睛或者小嘴巴一样，有着很重要的作用。

有的孔是用来连接不同层的线路，就像建房子时楼梯的作用一样，要把上下层给打通。

钻孔的时候得保证孔的位置特别精准，偏差一丁点儿都不行。

如果钻歪了，那线路连接就会出问题，就像火车轨道要是歪了，火车肯定跑不起来呀。

而且钻孔的大小也得刚刚好，不能太大也不能太小，就像给宝宝穿鞋子，大了会掉，小了会挤脚。

三、沉铜。

沉铜这个步骤可神奇啦。

简单说呢，就是在那些钻好的孔壁上镀上一层铜。

为啥要这么做呢？这就好比给那些孔壁穿上一层铜做的铠甲，这样就可以让它们更好地导电啦。

这层铜要镀得均匀，要是有的地方厚有的地方薄，那电流在通过的时候就会像走在坑坑洼洼的路上，不顺畅。

这就要求在沉铜的时候各种化学药剂的浓度要合适，就像厨师做菜放盐放调料得适量一样，多了少了都不行。

四、线路制作。

线路可是FPC的灵魂部分。

这个时候就像是画家在画布上画画一样，要把设计好的线路图案给画到覆铜板上。

不过呢，不是真的用笔画，而是通过化学蚀刻的方法。

先把不需要的铜箔给去掉，留下我们想要的线路。

这个过程就像雕刻一样，要非常细致。

而且线路的宽度和间距都有严格的要求，要是线路太细了，可能就像小细胳膊一样，容易断；要是间距太小，又容易短路，就像两个人靠得太近容易打架一样。

五、阻焊。

阻焊就像是给线路穿上一层防护服。

它的作用可大了呢，可以防止线路被氧化，还能避免在后续的加工或者使用过程中，不同的线路之间不小心碰到一起。

fpc生产工艺流程FPC（Flexible Printed Circuit）是一种灵活的印刷电路板，由柔性基材和电路元件组成，可以在弯曲和弯折的情况下工作。

FPC广泛应用于手机、平板电脑、电子书、汽车电子等领域。

下面将介绍FPC的生产工艺流程。

首先是基材的准备。

FPC的基材一般使用聚酯薄膜或聚酰亚胺薄膜，这些薄膜具有良好的耐高温性能和机械强度。

基材需要经过切割、清洗和干燥等工序进行准备。

接下来是薄膜涂覆。

将基材薄膜放入涂布机中，通过涂布头将粘合剂涂布在薄膜表面。

涂布完成后，需要通过干燥机将基材薄膜上的粘合剂干燥，以便后续的铜箔覆盖。

然后是铜箔的覆盖。

将铜箔加热到一定温度，使其保持柔软性。

然后将基材薄膜拉伸到一定程度，将铜箔贴附在基材上。

这个过程需要保持一定的温度和压力，以确保铜箔与基材的牢固连接。

接下来是图案的印刷。

将预先制作好的印刷模版放置在铜箔上，通过印刷机将导电油墨印刷在铜箔上。

导电油墨只在需要形成导电路径的区域印刷，以便之后的电路连接。

然后是表面处理。

通过化学方法将导电油墨印刷的铜箔表面进行镀金或镀锡处理，以提高电路的导电性和耐腐蚀性。

接下来是图案的切割。

根据设计要求，将FPC切割成所需的形状和尺寸。

这需要使用激光切割或冲孔机进行。

然后是表面保护。

在FPC的表面涂覆一层保护膜，以保护电路不受外界环境的影响，同时还可以提高电路的可靠性和耐用性。

最后是成品的检验和包装。

对FPC的电路连通性、尺寸和外观进行检查，确保符合质量要求。

合格的FPC经过包装后，可以出厂销售或供应给下游的电子制造商进行组装。

以上就是FPC的生产工艺流程。

通过这一系列的工序，FPC 可以制成具备弯曲和弯折功能的电路板，为电子产品的开发和制造提供了重要的支持。

FPC流程范文FPC（Flexible Printed Circuit）是一种使用柔性基板制造的电子电路。

它具有较高的柔性和可折叠性，能够适应不同形状和尺寸需求，因此在电子产品中广泛应用。

下面将详细介绍FPC的制造流程。

一、设计阶段：在设计阶段，首先确定FPC的结构和功能要求。

包括电路布线、连接器位置、和折叠方式等。

在确定了FPC的总体设计后，可以使用计算机辅助设计软件进行具体的电路设计。

二、材料准备：在制造FPC之前，需要准备相应的材料。

常用的材料包括柔性基板、导电材料、绝缘层和保护层等。

这些材料需要根据设计要求购买，并按照制造工艺进行处理，例如去除杂质和表面处理等。

三、工艺制造：1.镀铜：柔性基板上需要有一层导电层，通常使用铜来制作。

首先，将基板放入电解槽中，然后在基板表面电解镀铜。

这样可以得到一层均匀的铜导电层。

2.图形化蚀刻：在镀铜之后，使用光刻工艺将所需的电路形状转移到基板表面。

首先，将感光胶涂在基板上，然后将图形模板放置在感光胶上，并曝光。

通过光刻，感光胶会固化在曝光区域，其余部分则被洗去。

然后使用蚀刻液将暴露的铜层蚀刻掉，最终形成所需的电路形状。

3.涂覆保护层：在形成电路后，需要对其进行保护，以防止受到外界环境的侵蚀。

通常使用覆盖一层保护层来实现。

保护层是由绝缘材料制成的，可以通过涂覆的方式施加到基板上。

涂覆保护层后，可以使用烘焙炉将其固化。

4.连接器安装：在保护层固化后，需要将连接器安装到FPC上。

连接器可以根据具体需求进行选型，并通过焊接或压合等方式固定在FPC上。

连接器的安装位置需要根据设计要求和电路布线来确定。

5.检验和测试：在制造完成后，需要进行检验和测试以确保FPC的质量符合要求。

检验可以包括外观检查、电导率测试、弯曲和折叠测试等。

通过这些测试，可以评估FPC的性能和可靠性。

6.最终组装：在通过检验和测试后，FPC可以用于最终产品的组装。

通常是将FPC 与其他电子元件进行连接，然后组装到产品的相应位置。

FPC生产线工艺流程分析与管理策略FPC（Flexible Printed Circuit）生产线是一种用于生产柔性印制电路板的工艺流程。

柔性印制电路板是一种薄型、轻质、弯曲性能好的电子产品，广泛应用于手机、平板电脑、笔记本电脑等电子产品中。

在FPC生产线工艺流程中，各个环节都会对最终产品的质量和性能产生影响。

因此，对FPC生产线工艺流程进行分析和管理至关重要，以确保产品质量和生产效率。

FPC生产线的工艺流程一般包括以下几个环节：基材准备、图形设计、电路印刷、化学蚀刻、金属化、飞线、终端加工、检测与测试、包装等。

下面将对FPC生产线工艺流程中的关键环节进行详细分析，并提出相应的管理策略。

1.基材准备：基材是FPC的基础材料，其质量直接影响到整个产品的性能。

在基材准备环节，需注意基材的表面平整度、厚度均匀度和介电常数等参数，确保基材的质量符合要求。

管理策略：建立基材采购质量管理体系，对基材进行严格筛选和检测，确保符合要求的基材进入生产线。

2.电路印刷：电路印刷是FPC的关键工艺环节，影响着电路板的导电性能和稳定性。

在电路印刷环节，需控制好印刷厚度、墨水质量和印刷速度等参数，确保印刷质量符合要求。

管理策略：采用高精度印刷设备，定期检测印刷质量，建立印刷工艺标准流程，提高印刷质量稳定性。

3.化学蚀刻：化学蚀刻是将不需要的铜箔蚀去的工艺环节，要求蚀刻均匀、蚀刻深度控制准确。

管理策略：建立蚀刻工艺参数数据库，定期维护清洁蚀刻槽，确保蚀刻质量稳定。

4.金属化：在FPC生产中，金属化是为了增加电路板的导电性能，并防止铜箔氧化。

管理策略：采用优质金属化材料，控制金属化时间和温度，减少金属化产生的气泡和残留物。

5.飞线：飞线是为了连接电路板上两个点而添加的导线，要求连接牢固、电阻小。

管理策略：使用优质飞线材料，确保连接位置准确无误，减少飞线引起的焊接问题。

6.终端加工：终端加工是FPC生产的最后一个环节，包括切割、铣孔、压针等操作。

FPC生产方式及工艺流程FPC,即柔性印刷电路板（Flexible Printed Circuit Board），是以薄膜基材为主要材料制成的一种灵活的电路板。

它具有轻薄、柔软、耐弯曲等特点，在现代电子产品中得到越来越广泛的应用。

本文将详细介绍FPC的生产方式及工艺流程。

一、FPC生产方式和分类1.传统铜箔法：传统的FPC生产方式主要通过将铜箔贴合在薄膜基材上，然后进行化学腐蚀和镀铜等工艺步骤来制作电路。

该方法生产的FPC 具有较高的导电性和机械强度，但薄膜基材较薄，易受环境的影响，不适用于高温、高湿等特殊环境下的应用。

2.全膜法：全膜法是一种较为新的FPC生产方式，它是在薄膜基材上直接印刷电路图案，然后进行成型和修边工艺。

该方法生产的FPC具有较高的柔性和可靠性，适用于各类环境下的应用。

根据FPC的用途和结构，它可以分为单面FPC、双面FPC、多层FPC 和刚性-柔性组合FPC等多种类型。

二、FPC生产工艺流程FPC的生产工艺流程一般包括薄膜基材准备、表面处理、电路制作、固化与镀铜、成型和修边、测试和检验以及最终包装等步骤。

下面将详细介绍每个环节的具体操作。

1.薄膜基材准备：选择合适的薄膜基材，并根据产品要求进行裁切和清洗处理，确保基材表面光洁以便于后续的印刷。

2.表面处理：对薄膜基材进行表面处理，包括去除氧化物、增加表面粗糙度和涂覆化学物质等，以提高电路图案在基材上的附着力。

3.电路制作：使用印刷工艺将电路图案印刷在薄膜基材上，包括油墨调配、网版印刷、UV固化等步骤。

根据不同的需求，可以选择单面印刷、双面印刷或多层印刷。

4.固化与镀铜：对印刷完成的电路图案进行固化处理，以增加附着力和耐磨性。

然后通过化学镀铜或真空镀铜等工艺，使电路线路变得导电性好且耐腐蚀。

5.成型和修边：根据产品的要求，采用压力成型或热压成型等工艺将FPC进行整形和成型，使其具有所需的形状和曲率。

然后进行修边处理，去除多余材料，使FPC产生光滑的边缘。
