建筑消防设施防排烟系统PPT演示课件

防火分区
• 1.防火分区的概念 • 为使火灾控制在一定范围内，把建筑平面和空间划分若
干区，区与区之间用防火墙、耐火楼板以及防火门等隔开， 这些区间成为“防火分区”。划分防火分区的目的在于有效 地控制和防止火灾沿垂直方向或水平方向向统一建筑物的 其他空间蔓延；减少火灾损失，同时能够为人员安全疏散、 灭火扑救提供有利条件。 • 比较可靠的防火分区由楼板的水平防火分区和垂直防火分 区两部分组成。
建筑防烟、排烟

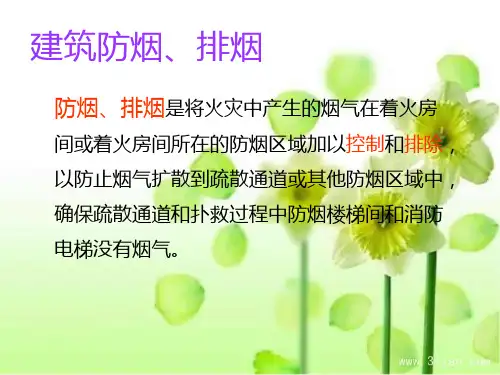

防烟、排烟是将火灾中产生的烟气在着火房
间或着火房间所在的防烟区域加以控制和排除ห้องสมุดไป่ตู้ 以防止烟气扩散到疏散通道或其他防烟区域中， 确保疏散通道和扑救过程中防烟楼梯间和消防 电梯没有烟气。
1
机械加压送 风的防烟设 施
2
可开启外窗 的自然排烟 设施
1
机械排烟设 施
2
可开启外窗 的自然排烟 设施
高层建筑每个防火分区的最大允许面积
建筑类别
一类建筑 二类建筑 地下室
每个防火分区建筑面积(m2)
1000 1500 500

检查系统各部件的安装情况，对 不稳定的部件进行调整或更换，
以减少噪音和震动。
防排烟系统案例分
05
析
案例一：某高层建筑的防排烟系统设计
总结词：科学合理
详细描述：该高层建筑的防排烟系统设计科学合理，充分考虑了建筑的结构特点 和消防安全要求。设计过程中，对建筑内的火灾烟气流动规律进行了深入分析， 采用了有效的排烟措施，确保火灾发生时，烟气能够及时排除，保障人员安全疏 散。
系统组成与分类
系统组成
防排烟系统主要由排烟口、排烟管道 、防火阀、排烟风机和补风设施等组 成。
分类
根据防排烟系统的用途和设置方式， 可分为自然排烟系统和机械排烟系统 两大类。
工作原理与流程
工作原理
防排烟系统的工作原理主要是通过排烟口将烟雾排出，经过 排烟管道和排烟风机将烟雾排出室外，同时通过补风设施向 室内补充新鲜空气。
设备安装与调试
按照设计要求，安装防排烟系统的设 备，并进行调试，确保设备的正常运 行和排烟效果。
施工质量与验收
质量标准
明确防排烟系统施工的质量标准，确保 施工质量符合设计要求和相关规范。
验收程序
制定详细的验收程序，确保防排烟系 统的施工质量得到全面、客观的评估
。
质量检查
在施工过程中，对各道工序进行质量 检查，及时发现和纠正质量问题。
维修与更换
对损坏或失效的部件进行维修或更换，确保系统 的正常运行。
常见故障与排除方法
01
部件损坏
定期检查各部件是否正常，发现 损坏及时更换。
03
控制系统故障
检查控制系统的电路和元件是否 正常，对故障元件进行更换或维
修。
02
堵塞与泄漏
定期对管道和过滤器进行清理和 检查，确保无堵塞和泄漏现象。

ppt课件完整
39
2.机械加压送风防烟系统的工作原理
（a）走道排烟、前室加压送风、楼梯 间加压送风；
ppt课件完整
40
2.机械加压送风防烟系统的工作原理
（b）走道排烟、前室加压送风、楼梯间自然 排烟（楼梯间靠外墙）
ppt课件完整
41
3.机械加压送风防烟系统的适用范围
不具备自然排烟条件的防烟楼梯间及前室示意图
31
1.机械加压送风防烟系统的作用
1)为安全疏散创造有利条件。
2）为消防扑救创造有利条件。
3）可控制火势蔓延扩大，减少 烟害造成的财产损失。
ppt课件完整
32
2.机械加压送风防烟系统的工作原理 1)机械加压送风防烟系统由三方面构成
对加压空间的送风 加压空间的漏风 非加压部分的排泄
ppt课件完整
33
ppt课件完整
15
5)非高层建筑及高度大于24m的单层公共建筑中， 建筑占地面积大于1000m的地上丙类仓库。
6)汽车库。
ppt课件完整
16
3 .机械排烟方式和系统组成
机械排烟方式可分为： 局部排烟方式
集中排烟方式
ppt课件完整
17
3 .机械排烟方式和系统组成
机械排烟方式
根据补风形式的不同，机械排烟又 可分为两种方式：
计算力障碍表现为不会计算不会付钱等31二机械加压送风防烟系统1机械加压送风防烟系统的作用2机械加压送风防烟系统的工作原理3机械加压送风防烟系统的适用范围4机械加压送风防烟系统的组成与设置象思维受损理解判断能力下降无法系统思考问题无法对一件事情做相应判断
防排烟系统
ppt课件完整
1
主要内容
一、概念 二、机械排烟系统的作用、组成及工作原理 三、机械加压送风防烟系统的作用、组成及

04
通风防排烟系统运行维护 与管理
运行管理要点
确保系统正常运行
定期检查通风防排烟系统的各 项设备，确保其正常运行，及
时发现并处理故障。
监控系统状态
通过监控系统实时监测通风防 排烟系统的运行状态，及时发 现异常情况并采取相应措施。
记录运行数据
对通风防排烟系统的运行数据 进行记录，以便对系统性能进 行评估和优化。
管道漏风
排烟效果不佳
如发现管道漏风现象，应立即查找漏风原 因，并采取相应措施进行修复。
如排烟效果不佳，应检查排烟口、过滤器 等部件是否正常，如有堵塞或损坏及时清 理或更换。
05
通风防排烟系统案例分析
案例一：某高层建筑的通风防排烟系统设计
建筑特点
该高层建筑高度超过100米，具有复杂的建筑结构和多 样的功能区域。
设备配置
考虑系统的安全性和稳定性，对设备的配置进行调整优 化，确保系统能够高效稳定地运行。
03
通风防排烟系统施工与验 收
施工工艺与要点
施工前准备
熟悉图纸，进行技术交底，准备施工 材料和机具。
02
风管制作
采用镀锌钢板或玻璃钢板材，按照设 计要求制作风管，确保风管的尺寸、 形状、连接方式等符合规范。
03
防噪减振
选用低噪音、低振动的设备，并 采取有效的减振降噪措施，以减
少对周边环境的影响。
02
管线布置
合理规划通风管道和排烟管道的 走向，确保气流顺畅且不影响车
库的正常使用。
04
节能环保
采用节能型通风设备和环保材料 ，降低能耗和减少对环境的影响
。
案例三
运营挑战
该工业厂房内设备密集，生 产过程中产生大量热气和有 害气体。

13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
《建筑防烟排烟系统技术标准 GB》重点知识讲解
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)

03
防烟排烟系统部件
BIG DATA EMPOWERS TO CREATE A NEW
ERA
排烟口
01
02
03
排烟口是防烟排烟系统中的重要 组成部分，通常安装在建筑物的 顶部或通风 井道内。
排烟口的主要功能是排出建筑物 内的烟雾和有害气体，确保人员 安全疏散。
排烟口一般采用自动或手动开启 方式，当建筑物内烟雾浓度达到 一定值时，排烟口会自动开启或 通过控制设备进行远程控制。
防烟排烟系统资料
BIG DATA EMPOWERS TO CREATE A NEW
ERA
• 防烟排烟系统概述 • 防烟排烟系统设计 • 防烟排烟系统部件 • 防烟排烟系统维护与管理 • 防烟排烟系统案例分析
目录
CONTENTS
01
防烟排烟系统概述
BIG DATA EMPOWERS TO CREATE A NEW
案例三：某地铁站防烟排烟系统运行管理
总结词
运营维护、管理规范
详细描述
某地铁站的防烟排烟系统在日常运行中得到 了有效的维护和管理。管理人员定期对系统 进行检查和保养，确保设备正常运行。在遇 到紧急情况时，能够迅速启动排烟程序，有
效地排除烟雾，保障乘客安全。
THANKS
感谢观看
全。
02
防烟排烟系统设计
BIG DATA EMPOWERS TO CREATE A NEW
ERA
设计原则与标准
设计原则
安全可靠、经济合理、技术先进、满 足规范。
设计标准
参照国家相关标准，如《建筑设计防 火规范》、《高层民用建筑设计防火 规范》等。
设计流程与要点
流程
