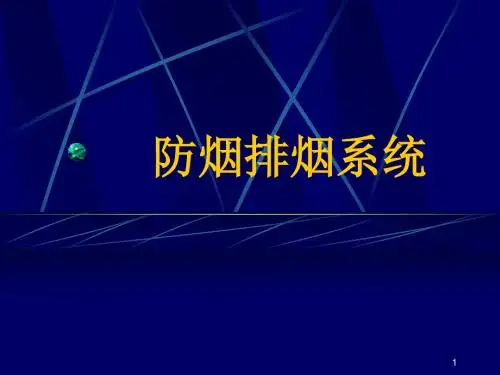

《防排烟系统》PPT课件

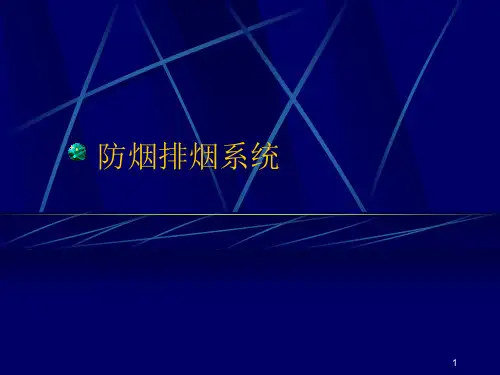

防排烟系统
四川消防教育培训中心 王錫川 2011.03
编辑ppt
1
本课程授课提纲
引言
一、 防烟排烟系统的组成 二、 防烟排烟系统的主要组件 三、 防烟排烟系统的安装 四、 防烟排烟系统的验收与管理
编辑ppt
2
引言
随着现代社会、经济和科学技术的发展，城市化进程加快，新技术、 新工艺、新设备、新材料的广泛应用，现代建筑呈现高层化、大规模化、 多功能化和智能化的发展趋势。
编辑ppt
6
(二)防烟方式
1、不燃化防烟方式 在建筑设计中；尽可能地采用不燃烧的室内装修材料、家具、各种 管道及其保温绝热材料，产生烟气量大大减少，烟气浓度大大降低。 2、密闭防烟方式 当发生火灾时将着火房间密闭起来。这种方式多用于较小的房间 ， 因密闭性能好时，也能达到防止烟气扩散的目的。 3、阻碍防烟方式 在区域边界上设置隔烟和阻烟设施而实现的，这些设施包括防烟垂 壁和挡烟梁两大类。 4、机械加压防烟方式 在建筑物发生火灾时，对着火区以外的有关区域进行送风加压，使 其保持一定的正压，以防止烟气侵入的防烟方式 。
划分防烟分区还应满足以下要求： 1、疏散楼梯间及其前室和消防电梯间及其前室作为疏散和扑救的主要通 道，应单独划分为防烟分区并设独立的防烟设施，这对保证安全疏散，防止 烟气扩散和火灾垂直蔓延以及迅速扑救都是非常重要的。 2、对于一些重要的、大型综合性高层建筑，尤其是超高层建筑，为保证 建筑物内所有的人员在发生火灾时能安全疏散脱险，需要设置专门的避难层 或避难间。这种避难层或避难间，不论面积多大，都应单独划为防烟分区。 3、走道和房间都需要设置排烟设施时，一般情况下应分别设置。 4、净高大于6m的房间，一般说来是使用面积较大的房间，如会议厅、观 众厅等，根据高大空间火灾烟气流动的特性，烟气通常不会在很短时间内达 到危及人员生命危险的烟层高度和烟气浓度，一般意义上的防烟设施无法阻 止烟气越过边界蔓延，故不划分防烟分区，但仍要设排烟设施。
为保证疏散通道不受烟气侵害使人员安全疏散， 发生火灾时，从安全角度出发，高层建筑内可分 为四个安全区： ➢ 第一类安全区为防烟楼梯间、避难层； ➢ 第二类安全区为防烟楼梯间前室、消防电梯间前 室或合用前室； ➢ 第三类安全区为走道； ➢ 第四类安全区为房间。
依据上述原则，加压送风时应使防烟楼梯间压 力﹥前室压力﹥走道压力﹥房间压力，同时还要 保证楼梯间与非加压区的压差不要过大，造成开 门困难影响疏散。我国现行规范规定，防烟楼梯 间与非加压区的设计压差为40Pa至50Pa,防烟楼梯 间前室、合用前室、消防电梯间前室、封闭避难 层（间）为25Pa至30Pa。一般来说，机械加压送 风防烟是向防烟楼梯间及其前室加压送风，造成 与走道之间一定的压力差，防止烟气编入辑侵pp。t
2000年洛阳12.25火灾吞没309人的现场
2009年2月9日，央视配楼火灾
为提高建筑物抗御火灾的能力，确保建筑物使用中的消防安全，在发生火灾
时，为安全疏散和消防扑救创造条件，就必须按照现行国家工程建设消防技术标
准设置防排烟系统，并搞好其维护管理编，辑使pp其t 处于准工作状态。
4
火灾发生时，会产生含有大量有毒气体的烟气，如 果不对烟气进行有效地控制，任其肆意产生和四处传播， 必将给建筑物内的人员带来巨大的生命威胁。防排烟系 统是设置在建筑物内用于有效地控制火灾烟气，为安全 疏散、消防扑救创造有利条件，并且可有效控制火势蔓 延扩大的消防设施。
防排烟系统能否在火灾时充分发挥其功能，与建 筑设计、防排烟设施的安装、检测、维护保养有着直接 关系。
防排烟设施涉及的学科门类多，而且新技术、新产
品不断出现，加之国家工程建设消防技术标准不断在修
订和颁布，因此，在学习和今后的工作中，应随时注意
加强对最新知识的学习和掌握。
编辑ppt
5
一、 防烟排烟系统的组成
（一）防烟分区的划分
从安全的角度来看，防烟分区面积越小，防排烟效果越好，安全性越高。 但防烟分区过小，使排烟管道增多，占用较多的有效空间，造价也提高，而 防烟分区面积过大，会使高温烟气波及范围大，使受灾面积增大，不利于安 全疏散和扑救。此外防烟分区划分时还应考虑建筑物不同部位的用途、不同 的楼层数等因素。根据《高层民用建筑设计防火规范》(GB50045—95)的规 定，每个防烟分区的建筑面积不宜超过500m2，且防烟分区不应跨越防火分 区。人防工程中，每个防烟分区的使用面积也不应大于500m2。对于汽车库， 其每个防烟分区的建筑面积不宜超过2000m2。
机械加压送风机
加 压 送 风 口
9
3.机械加压送风防烟系统的工作原理
（a）走道排烟、前室加压送风、楼梯间加 压送风； （b）走道排烟、前室加压送风、楼梯间自 然排烟（楼梯间靠外墙）
编辑ppt
10
4.机械加压送风防烟系统的适用范围
根据相关国家标准规定，下列部位应 设置独立的机械加压送风的防烟设施：
• 不具备自然排烟条件的防烟楼梯间、消防 电梯间前室或合用前室。
• 采用自然排烟措施的防烟楼梯间，其不具 备自然排烟条件的前室。
编辑ppt
7
(三)排烟方式
1、自然排烟方式 利用火灾时产生的热烟气流的浮力和外部风力作 用，通过建筑物的对外开口把烟气排至室外的排 烟方式。 2、机械排烟方式 用机械设备强制送风t
自然排烟方式
8
（四）机械加压送风防烟系统
1、组成 由风机、送风管道、送风口、风机控制 柜等组成。 2、工作原理
阿联酋迪拜塔，高818米
编辑ppt 上海国际环球金融中心，高度492米3
现代建筑的发展，消防安全问题日益突出。火灾统计资料表明，建筑火灾次数 占火灾总数的75%以上、所造成的人员死亡和直接财产损失分别约占火灾死亡总人 数和直接财产总损失的90%和85%。近年来，特大建筑火灾事故时有发生，所造成 的人员伤亡和财产损失惨重。其中，有毒烟气是致命的重要因素：高聚物产生多于 木材燃烧10倍的大量烟气；烟气水平、垂直流动速度很快（水平：1 m/s ；垂直： 3～4 m/s）；高温烟气的作用是造成火灾死亡的重要原因。
