二、测量训练原理、方法、步骤和要求
测量原理：内径百分表是以同轴线的固定测头和活动测头与被测孔壁相接触进行测量的。

它备有一套长短不同的固定测头，可根据被测孔径大小选择更换。

内径百分表的测量范围取决于固定测头的尺寸范围。

测量时，活动测头受到孔壁的压力而产生位移，该位移经杠杆系统传递给百分表，并由百分表进行读数。

为了保证两侧头的轴线处于被测孔的
图3－6 测量示意图
）调整好的内径百分表，在测量孔径时，先定心，
与孔壁垂直，在孔的轴线方向微微摆动，找出最小的读数值（即为尺寸。

注意该实际偏差的正、负符号：当表针按顺时针方向未达到零点的读数是正值，当表针按顺时针方向超过零点的读数是测量负值。

内径百分表操作方法内径百分表内径百分表是将侧头的直线位移变为指针的角位移的计量器具用比较测量。

测量或检验两件的内孔、深孔直径。

用内径百分表测量内径是一种比较量法，测量前应根据被测孔径的大小，在专用的环规或百分尺上调整好尺寸后才能使用。

调整内径百分尺的尺寸时，选用可换测头的长度及其伸出的距离 (大尺寸内径百分表的可换测头，是用螺纹旋上去的，故可调整伸出的距离，小尺寸的不能调整 )，应使被测尺寸在活动测头总移动量的中间位置。

内径百分表的示值误差比较大，如测量范围为35～50mm的，示值误差为±0.015mm。

为此，使用时应当经常的在专用环规或百分尺上校对尺寸(习惯上称校对零位)，必要时可在如图4-3所示的由块规附件装夹好的块规组上校对零位，并增加测量次数，以便提高测量精度。

内径百分表的指针摆动读数，刻度盘上每一格为0.01mm，盘上刻有100格，即指针每转一圈为1mm。

用途常用于形状和位置误差以及小位移的长度测量。

分度值为0.01mm,测量范围为0-3、0-5、0-10mm。

组成及原理百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。

百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

利用精密齿条齿轮机构制成的表式通用长度测量工具。

通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。

若在圆表盘上印制有200个或 100个等分刻度，则每一分度值为0.001毫米或0.002毫米，这种测量工具即称为千分表。

改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。

如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。

此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。

它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。

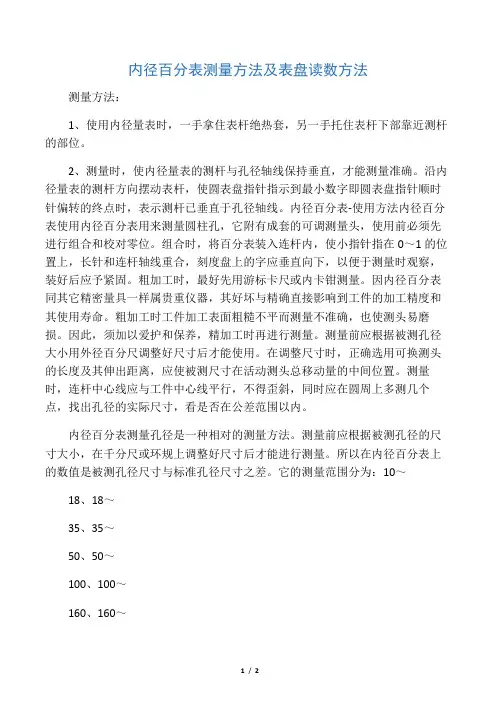

内径百分表测量方法及表盘读数方法测量方法：1、使用内径量表时，一手拿住表杆绝热套，另一手托住表杆下部靠近测杆的部位。

2、测量时，使内径量表的测杆与孔径轴线保持垂直，才能测量准确。

沿内径量表的测杆方向摆动表杆，使圆表盘指针指示到最小数字即圆表盘指针顺时针偏转的终点时，表示测杆已垂直于孔径轴线。

内径百分表-使用方法内径百分表使用内径百分表用来测量圆柱孔，它附有成套的可调测量头，使用前必须先进行组合和校对零位。

组合时，将百分表装入连杆内，使小指针指在0～1的位置上，长针和连杆轴线重合，刻度盘上的字应垂直向下，以便于测量时观察，装好后应予紧固。

粗加工时，最好先用游标卡尺或内卡钳测量。

因内径百分表同其它精密量具一样属贵重仪器，其好坏与精确直接影响到工件的加工精度和其使用寿命。

粗加工时工件加工表面粗糙不平而测量不准确，也使测头易磨损。

因此，须加以爱护和保养，精加工时再进行测量。

测量前应根据被测孔径大小用外径百分尺调整好尺寸后才能使用。

在调整尺寸时，正确选用可换测头的长度及其伸出距离，应使被测尺寸在活动测头总移动量的中间位置。

测量时，连杆中心线应与工件中心线平行，不得歪斜，同时应在圆周上多测几个点，找出孔径的实际尺寸，看是否在公差范围以内。

内径百分表测量孔径是一种相对的测量方法。

测量前应根据被测孔径的尺寸大小，在千分尺或环规上调整好尺寸后才能进行测量。

所以在内径百分表上的数值是被测孔径尺寸与标准孔径尺寸之差。

它的测量范围分为：10～18、18～35、35～50、50～100、100～160、160～250、250～450。

读数1、百分表圆表盘刻度为100，长指针在圆表盘上转动一格为0.01毫米，转动一圈为1毫米；小指针偏动一格为1毫米。

2、测量时，当圆表盘指针顺时针方向离开“0”位，表示被测实际孔径小于标准孔径，它是标准孔径与表针离开“0”位格数的差；当圆表盘指针逆时针方向离开“0”位，表示被测实际孔径大于标准孔径，它是标准孔径与表针离开“0”位格数之和。

实验2xx的丈量一、实验目的1．熟习认识内径百分表的构造原理2．掌握利用内径百分表丈量内径尺寸的方法二、实验内容：利用内径百分表丈量某部件Φ100H7(+0.035)孔径尺寸三、丈量原理内径百分表（见上传的AutoCAD画的内径百分表原理图，把图画在这部份前方、中间均可，图尽量画好一些，它最有份量！！）是加工制造过程中丈量内孔直径的最常用的量具，特别合适丈量深孔孔径，内径百分表往常由活动测量头和工作行程不一样的几种规格的可换丈量头构成，用以丈量10-450mm范围内大小不一样的各样规格的孔径，其典型构造原理如下图。

内径百分表9的丈量杆与传动杆6一直接触，弹簧7是控制丈量力的，并经过传动杆6、杠杆2向外顶着活动丈量头1，丈量时，活动丈量头1的挪动使杠杆2转动，经过传动杆6推进百分表9的丈量杆，使百分表的指针展转，因为杠杆2是等臂长度的，当活动丈量头挪动1mm时，传动杆6也挪动1mm，推进百分表的指针转动一圈，因此活动丈量头1的挪动量能够在百分表的表盘上的刻度上读出来。

定位板11起作找正内孔直径的作用，它保证活动丈量头1和可换丈量头3的轴线位于被丈量孔直径的地点。

当左右摇动表杆的时候，指针在表盘刻度上的最小地点的刻度值即为内孔的直径。

四、丈量仪器及产品部件1.使用国产哈尔滨量具厂生产的丈量范围为100-160mm的内径百分表表架与0-3mm百分表本体套件.1/3100H7的机械部件。

五、操作步骤：1.按被丈量孔径的基本尺寸100mm档选择组合块规（或许75-100mm外径千分尺）并将块规冲洗洁净后放在块规调整架上（或将外径千分尺用校准柱调整到尺寸100mm）。

2.将百分表组合套件装上百分表、相应长度规格的活动丈量头并拧紧。

“零位”。

“零”位调整用手拿着隔热手柄（件8），另一支手的食指和中指轻轻压住定位板（件11）将活动丈量头压靠在已调整好尺寸的档块上（或外径千分尺的丈量柱端面上）使活动丈量头内缩，以保证放入可换丈量头时不与档块面（或外径千分尺丈量面）摩擦而防止摩损。
