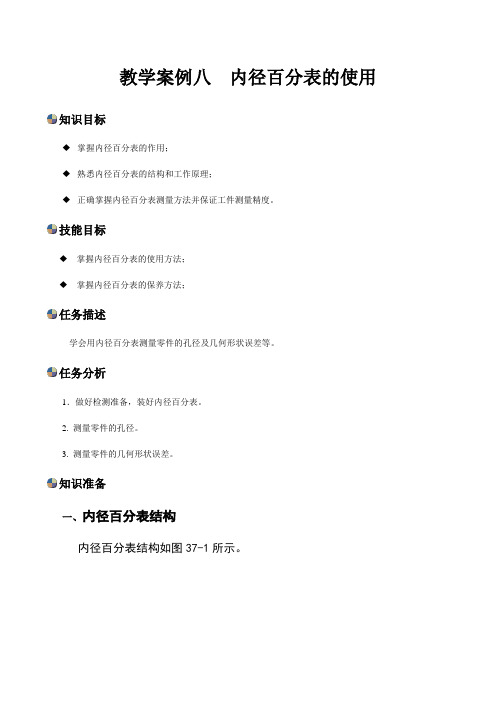

教学案例八内径百分表的使用知识目标◆掌握内径百分表的作用；◆熟悉内径百分表的结构和工作原理；◆正确掌握内径百分表测量方法并保证工件测量精度。
技能目标◆掌握内径百分表的使用方法；◆掌握内径百分表的保养方法；任务描述学会用内径百分表测量零件的孔径及几何形状误差等。
任务分析1．做好检测准备，装好内径百分表。
2. 测量零件的孔径。
3. 测量零件的几何形状误差。
知识准备一、内径百分表结构内径百分表结构如图37-1所示。
a 外观图b 结构示意图1-指针2-弹簧3-传动杆4-杠杆5-活动测头6-固定测头图37-1 内径百分表结构二、内径百分表的作用内径百分表用来测量圆柱孔，它附有成套的可调测量头，使用前必须先进行组合和校对零位，如图图37-2所示。
图37-2组合时，将百分表装入连杆内，使小指针指在0～1 的位置上，长针和连杆轴线重合，刻度盘上的字应垂直向下，以便于测量时观察，装好后应予紧固。
粗加工时，最好先用游标卡尺或内卡钳测量。
因内径百分表同其它精密量具一样属贵重仪器，其好坏与精确直接影响到工件的加工精度和其使用寿命。
粗加工时工件表面粗糙而造成测量结果不准确，也易使测头磨损。
因此，须加以爱护和保养，在精加工时才使用。
三、内径百分表的使用方法1.测量前应根据被测孔径大小将外径百分尺调整好尺寸后才能使用，如图图37-3所示。
在调整尺寸时，正确选用可换测头的长度及其伸出距离，应使被测尺寸在活动测头总移动量的中间位置。
图37-32.测量时，连杆中心线应与工件中心线平行，不得歪斜，同时应在圆周上多测几个点，找出孔径的实际尺寸，看是否在公差范围以内。
如图图37-4所示。
图37-4任务实施1.测量零件的孔径。
2.测量零件的几何形状误差。
任务评价零件检测后，把检测结果填入评价表，卸下工件、内径百分表，见表1-1。
表1-1 内径百分表使用评价表任务反馈（1）零件孔径检测，学生对零件孔径检测是否能够把握。
（2）零件的几何形状误差检测，学生对零件的几何形状误差检测是否能够把握。
内径百分表使用方法
内径百分表的使用与保养
内径百分表是将测头的直线位移变为指针的角位移的计量器具。
用比较测量法完成测量,用于不同孔径的尺寸及其形状误差的测量。
一. 使用前检查
1. 检查表头的相互作用和稳定性。
2. 检查活动测头和可换测头表面光洁,连接稳固。
二．读数方法
测量孔径,孔轴向的最小尺寸为其直径,测量平面间的尺寸,任意方向内
均最小的尺寸为平面间的测量尺寸。
百分表测量读数加上零位尺寸即为测量数据。
三.正确使用
1. 把百分表插入量表直管轴孔中,压缩百分表一圈,紧固。
2. 选取并安装可换测头,紧固。
3. 测量时手握隔热装置。
4. 根据被测尺寸调整零位。
用已知尺寸的环规或平行平面（千分尺）调整零位,以孔轴向的最小尺寸
或平面间任意方向内均最小的尺寸对0位,然后反复测量同一位置2-3次后检查指针是否仍与0线对齐,如不齐则重调。
为读数方便,可用整数来定零位位置。
5. 测量时,摆动内径百分表,找到轴向平面的最小尺寸（转折点）来读数。
6. 测杆、测头、百分表等配套使用,不要与其他表混用。
四.维护与保养
1. 远离液体,不使冷却液、切削液、水或油与内径表接触。
2. 在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状
态。
3. 成套保存于盒内,避免丢失与混用。
尺度精密量仪有限公司自成立以来凭借雄厚的技术力量，齐全先进的检测手段已经为国内外2000多家单位提供服务，产品的质量以及售后服务得到了客户的赞赏。
欢迎您的来电来询！。

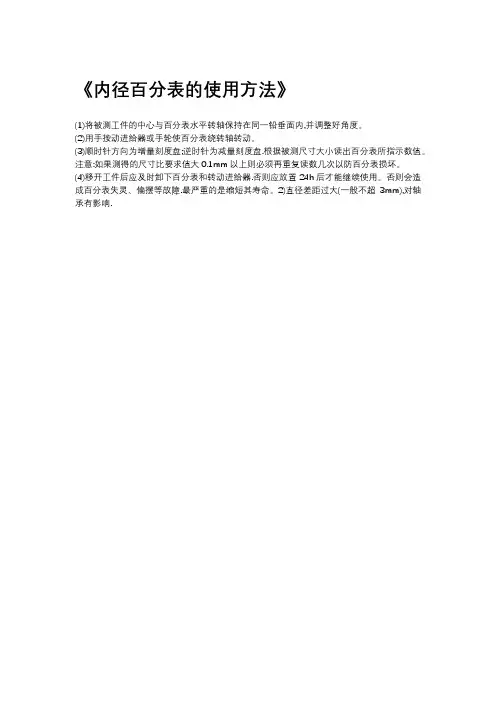

《内径百分表的使用方法》
(1)将被测工件的中心与百分表水平转轴保持在同一铅垂面内,并调整好角度。
(2)用手按动进给器或手轮使百分表绕转轴转动。
(3)顺时针方向为增量刻度盘;逆时针为减量刻度盘.根据被测尺寸大小读出百分表所指示数值。
注意:如果测得的尺寸比要求值大0.1mm以上则必须再重复读数几次以防百分表损坏。
(4)移开工件后应及时卸下百分表和转动进给器.否则应放置24h后才能继续使用。
否则会造成百分表失灵、偏摆等故障.最严重的是缩短其寿命。
2)直径差距过大(一般不超3mm),对轴承有影响.。
