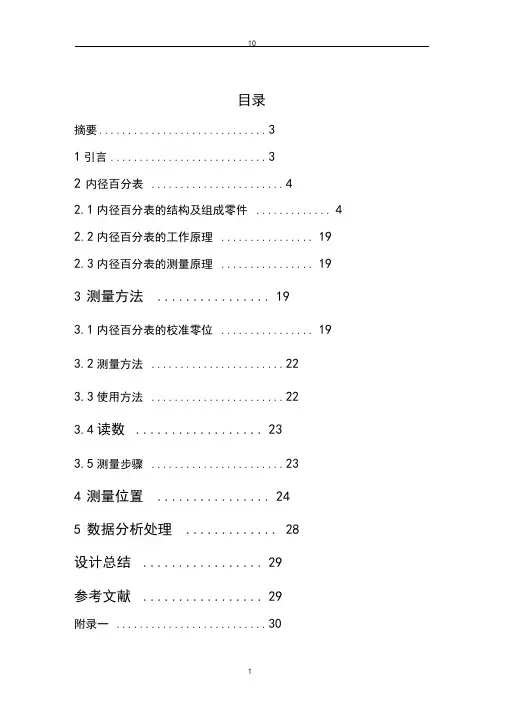

目录摘要 (3)1引言 (3)2内径百分表 (4)2.1内径百分表的结构及组成零件 (4)2.2内径百分表的工作原理 (19)2.3内径百分表的测量原理 (19)3测量方法 (19)3.1内径百分表的校准零位 (19)3.2测量方法 (22)3.3使用方法 (22)3.4读数 (23)3.5测量步骤 (23)4测量位置 (24)5数据分析处理 (28)设计总结 (29)参考文献 (29)附录一 (30)摘要百分表利用精密齿条齿轮机构制成的表式通用长度测量工具。
通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。
百分表是美国的B.C.艾姆斯于1890 年制成的。
常用于形状和位置误差以及小位移的长度测量。
改变测头形状并配以相应的支架,可制成百分表的变形品种,如厚度百分表、深度百分表和内径百分表等。
如用杠杆代替齿条可制成杠杆百分表和杠杆千分表,其示值范围较小,但灵敏度较高。
此外,它们的测头可在一定角度内转动,能适应不同方向的测量,结构紧凑。
它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。
产品的质量和精度要求基本上都会伴随整个零部件的生产过程,随着时代和工业的飞速发展,对产品质量和精度的要求也越来越高。
内径百分表、外径千分尺、游标卡尺是机械制造工业中使用最广泛的三大精密量具。
其中内径百分表是由百分表和带有杠杆传动的表架组成。
内径百分表是采用比较法测量孔类零件的通用量具,精度较高,适合测量深孔。
内径百分表的传动原理较为简单,被测尺寸(偏差)的变化量,引起表架支承中的活动量柱做直线位移,经直角等臂传动杠杆的90°转换,传到主体导孔中的传动杆又推动百分表的测量杆,从而测出了工件的内径尺寸。
通常用千分尺对其进行校准零位,操作简便,能有效地控制测试成本,但降低了测试结果的准确性。
通过计算机上的三维绘图软件CATIA的绘制,我们可以很快的建立起孔径的检测平台,以便更加简单并且非常清晰直观的了解孔径尺寸测量的过程。

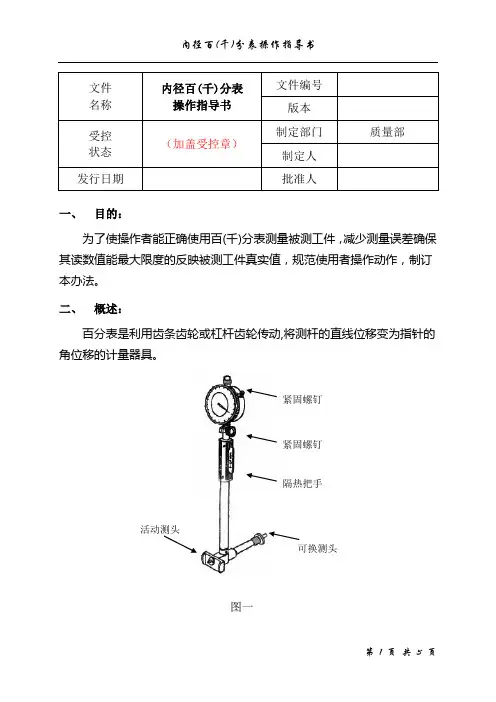

一、目的:为了使操作者能正确使用百(千)分表测量被测工件,减少测量误差确保其读数值能最大限度的反映被测工件真实值,规范使用者操作动作,制订本办法。
二、概述:百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。
紧固螺钉紧固螺钉隔热把手活动测头可换测头图一三、作业方法:1)、检查。
使用前,应检查表头是否牢固的夹紧在表杆上。
用手轻轻推动活动测头,看测头是否卡住,表头指针是否能灵活的移动。
2)、对零。
将千分尺调到要对零的尺寸(或用事先制定好的环规),对内径进行对零。
对零时,先松开表头上的紧固螺钉,手握隔热把手,将活动测头抵住千分尺(或环规)一端,轻压可换测头将测头整个放入其中(如图二所示),测杆和被测工件表面必须垂直,然后轻轻摇动,使指针停在最小的位置,转动表盘,使指针指到零处,紧好表盘上的螺钉。
图二3)、测量和读数。
将测头放入被测圆环内(放入方法与对零操作的放入相同),轻轻摇动,使表盘指到最小位置,读出此时表盘上的读数(如图三所示),算出它与零位的偏差,得到的值就是工件的测量值。
例如:我们对零时的尺寸为99.5mm,表盘的读数为+0.125mm,那么此时的工件测量值就为99.5mm+0.125mm=99.625mm。
图三四、内径百分表的维护保养1)使用内径百分表要轻拿轻放,以防破坏调整好的尺寸。
2)测量时不要用力过大或过快地按压活动测头,不要使活动测头受到剧烈震动。
在测量过程中要经常校对零位。
3)装拆百分表时,不允许硬性地插入或拔出,要先松开弹簧夹头的紧固螺钉或螺母。
4)测量完毕,把百分表、可换测头取下,擦净,并在测头上涂好防锈油放入盒内,保管在干燥的地方。
内径百分表使用说明书上海高致精密仪器有限公司构成:1.百分表2.锁紧装置3.手柄4.大管5.主体6.活动测头7.护桥8.可换测头表2表3一、产品的用途及原理内径百分表是用比较法测量内孔直径,它将测头的径内位移转移成轴向位移由百分表1显示。
二、产品的主要技术指标主要技术指标见表1、表2、表3、其中活动测头有效行程以压缩0.1mm时作为起始点。
三、使用方法1.百分表安装:把百分表1插入表架轴孔中,压缩一圈,用锁紧装置2紧固。
2.尺寸设定:根据被测工件名义尺寸,选择可换测头8,将其固定在主体5上。
3.零位调整:确定可换测头,设定内径百分表的零位。
当确定可换测头时,以使被测工件的名义尺寸设定在活动测头压缩约半分有效行程的位置时为最佳。
(1)用环规调整零位:将内径百分表1放入尺寸与被测工件名义尺寸相近的环规中,摆动内径百分表,在环规的轴向平面内找出最小尺寸(即内径百分表的最大示值点),转动百分表表盘使指针指示在零位。
(2)用外径千分尺或量块组合调整零位:先将外径千分尺或量块组合调整到被测工件的名义尺寸,再将内径百分表放入千分尺或量块组合寻找最小尺寸(即内径百分表的最大示值点),转移表盘,使指针指示在零位。
注:建议采用环规调零。
4.测量时将内径百分表插入被测孔中,沿轴向前后摆动,找出轴向的平面的最小尺寸(即内径百分表的最大示值点),即为孔的实际尺寸偏离名义尺寸的数值。
5.使用后,擦净凉干,测量面和配合处涂防锈油,并放入包装盒中。
四、注意事项1.护桥两翼轮已经过校验并固定,更换成拆装时需重新校验,以免影响定中心精度。
2.轻拿轻放,避免导向装置、测量面与尖利物相碰击。
内径百分表使用操作规程(ISO9001-2015)一、百分表的结构百分表是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。
百分表的读数值为0.01mm。
1、百分表的外形如图1所示。
8为测量杆,6为指针,表盘3上刻有100个等分格,其刻度值(即读数值)为0.01mm。
当指针转一圈时,小指针即转动一小格,转数指示盘5的刻度值为1mm。
用手转动表圈4时,表盘3也跟着转动,可使指针对准任一刻线。
测量杆8是沿着套筒7上下移动的,套筒8可作为安装百分表用。
9是测量头,2是手提测量杆用的圆头。
图1 百分表图2 百分表的内部结构2、图2是百分表内部机构的示意图。
带有齿条的测量杆1的直线移动,通过齿轮传动(Z1 、Z2 、 Z3),转变为指针2的回转运动。
齿轮Z4和弹簧3使齿轮传动的间隙始终在一个方向,起着稳定指针位置的作用。
弹簧4是控制百分表的测量压力的。
百分表内的齿轮传动机构,使测量杆直线移动1mm时,指针正好回转一圈。
由于百分表和千分表的测量杆是作直线移动的,可用来测量长度尺寸,所以它们也是长度测量工具。
目前,国产百分表的测量范围(即测量杆的最大移动量),有0~3mm;0~5mm; 0~10mm的三种。
读数值为0,001mm的千分表,测量范围为0~1mm。
二、内径百分表内径百分表是内量杠杆式测量架和百分表的组合,如图3所示。
用以测量或检验零件的内孔、深孔直径及其形状精度。
图3 内径百分表内径百分表测量架的内部结构,由图3可见。
在三通管3的一端装着活动测量头1,另一端装着可换测量头2,垂直管口一端,通过连杆4装有百分表5。
活动测头1的移动,使传动杠杆7回转,通过活动杆6,推动百分表的测量杆,使百分表指针产生回转。
由于杠杆7的两侧触点是等距离的,当活动测头移动1mm时,活动杆也移动1mm,推动百分表指针回转一圈。
所以,活动测头的移动量,可以在百分表上读出来。
两触点量具在测量内径时,不容易找正孔的直径方向,定心护桥8和弹簧9就起了一个帮助找正直径位置的作用,使内径百分表的两个测量头正好在内孔直径的两端。
内径百分表使用方法内径百分表是一种用于测量工件内径的精密测量工具。
它由一个可移动的测量臂和一个固定的指示盘组成。
使用内径百分表可以准确地测量工件的内径尺寸,并且具有较高的精度。
内径百分表的使用方法如下:1. 准备工作。
在使用内径百分表之前,需要先清洁工件内部和百分表的测量臂。
确保工件表面无油污、尘土等杂质,以确保测量的准确性。
2. 调整指示盘。
将百分表的指示盘调整到零位。
这可以通过旋转固定刻度环来实现。
确保指示盘指针指向零刻度位置。
3. 放置测量臂。
将内径百分表的测量臂放置在工件的内径上。
确保测量臂的两支对钳牢固地夹住工件,以保证测量的稳定性。
4. 旋转指示盘。
通过旋转百分表的指示盘,使测量臂向内径方向移动。
指示盘上的刻度可以帮助确定测量的距离。
根据需要,可以逐步旋转指示盘,直到测量臂与工件内径接触。
5. 记录测量结果。
当测量臂与工件内径接触时,读取指示盘上的刻度值。
这个刻度值即为工件的内径尺寸。
记录测量结果,可以使用尺子或纸笔等工具。
在使用内径百分表时,需要注意以下几点:1. 轻拿轻放。
在放置测量臂的时候,要轻拿轻放,避免对工件和百分表产生损坏。
2. 稳定测量。
确保测量臂夹住工件时,牢固且稳定。
避免测量臂晃动或移动,以免影响测量结果的准确性。
3. 检查准确性。
定期检查内径百分表的准确性。
可以使用已知尺寸的校准物体进行检查,以确保百分表的测量结果正确。
总之,内径百分表是一种重要的测量工具,广泛应用于机械加工、制造业等领域。
正确的使用方法可以确保测量结果的准确性,并且帮助用户更好地进行工件内径尺寸的测量。
内径百分表的正确使用方法和读法一、前言内径百分表是一种常用的测量工具,用于测量孔径或管道等内径尺寸。
它由测量臂、刻度盘、固定螺钉、主尺、副尺等部分组成。
本文将介绍内径百分表的正确使用方法和读法,以便更好地使用该工具进行测量。
二、内径百分表的正确使用方法1. 准备工作在使用内径百分表进行测量之前,需要先进行准备工作。
首先,检查百分表的测量臂、刻度盘、固定螺钉等部分是否完好无损,并确保主尺和副尺之间的间隙处于正常状态。
其次,清洁被测物体的内壁,确保没有杂质和污垢的存在。
2. 测量操作(1)将内径百分表的测量臂轻轻插入被测物体的内径中,确保测量臂与被测物体的内壁紧密接触。
(2)旋转刻度盘,使其指针指向零刻度线。
注意,刻度盘顺时针旋转时,指针应该向左移动,逆时针旋转时,指针应该向右移动。
(3)使用固定螺钉固定刻度盘,以确保测量结果的准确性。
(4)读取测量结果。
在读取结果时,应注意刻度盘上的主尺和副尺之间的位置关系,通常情况下,主尺的刻度间隔为0.01毫米,副尺的刻度间隔为0.001毫米。
根据主尺和副尺上指针所指的刻度线,可以得到测量结果。
3. 测量注意事项(1)在进行测量之前,应确保内径百分表的测量范围能够覆盖被测物体的内径尺寸。
(2)在插入测量臂时,应注意避免过大的力量,以免损坏被测物体或测量工具。
(3)在读取测量结果时,应注意刻度盘上的主尺和副尺之间的位置关系,避免读取错误。
三、内径百分表的读法内径百分表的读法相对比较简单,根据主尺和副尺上指针所指的刻度线,可以得到测量结果。
主尺上的刻度间隔通常为0.01毫米,副尺上的刻度间隔通常为0.001毫米。
主尺和副尺上的刻度线通常是以毫米为单位进行刻画的。
例如,在读取内径为10.523毫米的被测物体时,可以通过主尺上指针所指的刻度线来确定整数部分,再通过副尺上指针所指的刻度线来确定小数部分。
假设主尺上指针所指的刻度线为10,副尺上指针所指的刻度线为523,则被测物体的内径为10.523毫米。
实验一 用内径百分表测内孔一、实验目的1、 了解内径百分表的正确使用。
2、 学会根据测量结果判定零件尺寸的合格性。
二、实验仪器1、 内径百分表2、 千分尺三、测量原理及计量器具说明 内径百分表是生产中测量孔径的常用量具,特别适宜测量深孔。
其测量原理如图1-1所示,它是由百分表和一套传动系统组成。
图1-1 内径百分表1—指示表 2—固定测头 3—活动测头 4—弦板 5—工件 内径百分表是用它的固定测头2和活动测头3与被测孔壁接触进行测量的。
根据被测孔径的基本尺寸大小,选择仪器上附有的不同长度的固定测头。
仪器的测量范围即由固定测头的尺寸决定。
用标准的已知长度(孔径的基本尺寸)调整仪器零点。
测量时,活动测头的移动量经过直角杠杆传递给指示表,则可从指示表上读得零件实际尺寸对标准长度的偏差(测量时应注意正确判别指示表读数相对于零点的正负号)。
为保证测量位置的正确性,应在调零和测量时将仪器作左右摇动,当指示表5·3 2上示出最小读数时,即为正确的位置,如图1-2所示。
$图1-2 正确的测量方法四、实验步骤1、 将百分表调整小表盘指针压入1到2圈,然后固定。
首先消除千分尺的误差,然后用千分尺量出35mm ,用千分尺作为标准已知长度调整百分表零点。
2、 进行测量。
将内径百分表的测量杆放入被测工件孔中,在图1-3所示的相互垂直的Ⅰ-Ⅰ与Ⅱ-Ⅱ与两方向上,依次测量1,2,3三个横截面的尺寸。
测量时应左右摆动百分表,找出最小读数,并填入实验报告表中。
3、 根据测量结果,确定被测零件尺寸的大小,作出工件合格性与否的结论。
4、 整理仪器。
图1-3 测量位置1 2 3\ ⅠⅠ Ⅱ五、实验数据指示表的分度值:指示表的示值范围:0~10mm$千分尺的分度数值:六、实验误差及分析经测量,我们得到千分尺的误差为-,即-μm。
故在数据处理时,我们应减去系统误差。
误差分析:1.由仪器带来的系统误差。
主要为千分尺的误差,可以在实验开始通过基准块测出消除。
内径百分表使用方法本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March1,内径百分表使用方法内径百分表的使用与保养内径百分表是将测头的直线位移变为指针的角位移的计量器具。
用比较测量法完成测量,用于不同孔径的尺寸及其形状误差的测量。
一. 使用前检查1. 检查表头的相互作用和稳定性。
2. 检查活动测头和可换测头表面光洁,连接稳固。
二.读数方法测量孔径,孔轴向的最小尺寸为其直径,测量平面间的尺寸,任意方向内均最小的尺寸为平面间的测量尺寸。
百分表测量读数加上零位尺寸即为测量数据。
三.正确使用1. 把百分表插入量表直管轴孔中,压缩百分表一圈,紧固。
2. 选取并安装可换测头,紧固。
3. 测量时手握隔热装置。
4. 根据被测尺寸调整零位。
用已知尺寸的环规或平行平面(千分尺)调整零位,以孔轴向的最小尺寸或平面间任意方向内均最小的尺寸对0位,然后反复测量同一位置2-3次后检查指针是否仍与0线对齐,如不齐则重调。
为读数方便,可用整数来定零位位置。
5. 测量时,摆动内径百分表,找到轴向平面的最小尺寸(转折点)来读数。
6. 测杆、测头、百分表等配套使用,不要与其他表混用。
四.维护与保养1. 远离液体,不使冷却液、切削液、水或油与内径表接触。
2. 在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状态。
3. 成套保存于盒内,避免丢失与混用。
2,内径百分表的读法内径百分表一种测量内孔直径的量具。
特点:不锈钢淬火测头配普通百分表(精度为、或千分表头(精度为可根据要求改变测量范围不同测量范围的内径量表有不同的测头1)根据被测尺寸公差的情况,先选择一个千分尺(普通的分度值为,指示的在.(2)把千分尺调整到被测值名义尺寸并锁紧.(3)一手握内径百分表,一手握千分尺.将表的测头放在千分尺内进行校准,注意要使百分表的测杆尽量垂直于千分尺.(4)调整百分表使压表量在-0.3mm左右,并将表针置零.按被测尺寸公差调整表圈上的误差指示拨片.就可以测量了!)3,怎样把内径百分表装夹和对零1)根据被测尺寸公差的情况,先选择一个千分尺(普通的分度值为,指示的在.(2)把千分尺调整到被测值名义尺寸并锁紧.(3)一手握内径百分表,一手握千分尺.将表的测头放在千分尺内进行校准,注意要使百分表的测杆尽量垂直于千分尺.(4)调整百分表使压表量在-0.3mm左右,并将表针置零.按被测尺寸公差调整表圈上的误差指示拨片.4,内径百分表左边是正还是负当指针正好在零刻线处,说明被测孔径与标准孔径相等。
内径百分表学习一、内径百分表介绍内径百分表俗称量缸表,是一种用于测量孔径的比较性专用工具。
在发动机拆装与检修中主要用来测量气缸和轴承座孔的圆度误差、圆柱度误差或零件的磨损情况,也可以用来测量工件上孔的尺寸精度和形状精度。
二、内径百分表的结构如图1-1所示为配备杠杆传动系统的内径百分表,它的上部是百分表,下部是量杆装置,上、下部有联动关系。
测量时,被测孔的尺寸偏差借活动测头的位移,通过杠杆和传动杆传递给百分表。
因传动系统的传动比为1,因此,测头所移动的距离与百分表的指示值相等。
为了测量不同直径的气缸,备有长短不同的固定量杆,并在各量杆上标有测量范围,以便于选用。
量缸表的规格是按测量直径的范围来划分的,如18~35mm、35~ 50 mm、50~160mm 等。
汽车维修作业中常用规格为 50~160mm。
三、图1-36内径百分表的外观和结构1-插口2-活动杆3-三通管4-固定量杆5 、8-锁紧螺母6-活动套7-弹簧9-活动量杆10-杠杆11-表管12-百分表三、读数方法以量缸为例,其读数方法的口诀为顺加逆减:(1)当指针的指数顺时针转动时,其读数应该在原本校零基数上进行相加;(2)当指针的指数逆时针转动时,其读数应该在原本校零基数上进行相减;四、量缸表操作步骤(1)进行活动杆和固定量杆清洁,并对固定量杆位置进行按压,检查是否灵活复位;(2)对百分表进行检查+清洁;(3)求发动机的标准缸径:第一种方法:查阅维修手册获得;第二种方法:利用游标卡尺进行测量(最好测量次数2次以上,测得越多其结果越准确);(4)对百分表进行组装,并活动量杆位置选择合适的量杆;并锁紧锁紧螺母;(5)进行发动机缸体上、中、下三个位置,横向和纵向互为90度进行测量,一个位置2次,一共6次;(6)记录;(7)清洁复位;(8)判断测量结果,并给出维修意见;。
内径百分表的使用方法内径百分表是一个常用的测量工具,用于测量工件的内径尺寸。
使用内径百分表可以确保对工件进行精确的测量,从而满足工程和制造的需求。
下面是内径百分表的使用方法:第一步:准备工作首先,需要确保测量环境干净整洁,避免灰尘和杂质进入内径百分表的测量范围。
同时,检查内径百分表是否完好无损,确保指针操作灵活。
第二步:选择合适的内径百分表根据需要测量的内径尺寸范围,选择合适的内径百分表。
内径百分表的量程一般是10mm至300mm,可以根据具体需求选择不同的规格。
第三步:调节内径百分表将内径百分表放在测量环境中,调节零位,使其指针指向刻度零点。
确保指针运动灵活,没有卡顿和误差。
第四步:安装工件将要测量的工件放入内径百分表的测量范围内。
确保工件的表面光滑,无明显的凹凸和磨损。
第五步:测量内径尺寸使用内径百分表的测量臂,轻轻地将其插入工件的内径中。
在插入过程中,要保持稳定和垂直。
同时,要避免过度施力,以免损坏工件。
第六步:读取测量结果当内径百分表的插入臂完全插入工件内径后,可以读取测量结果。
读取方法是查看内径百分表的刻度,注意指针指向的刻度数值。
根据刻度间的差异,可以准确地得出内径尺寸的测量结果。
第七步:记录和分析将测量结果记录在测量记录表中,以备后续分析和参考。
同时,对测量结果进行仔细的分析,判断工件的内径尺寸是否符合要求,是否需要进行进一步的处理或调整。
第八步:保养和储存使用完内径百分表后,应及时清洁和保养。
使用干净的布或纸巾轻轻擦拭表面,确保内径百分表的清洁和整洁。
然后将其放置在干燥通风的地方,避免受潮和受损。
总结:内径百分表是一种精确测量工具,使用起来相对简单。
通过按照上述使用方法正确操作,可以得出准确的内径尺寸测量结果。
为了保持内径百分表的精准度和延长使用寿命,需要定期保养和储存。
希望以上使用方法对大家有所帮助。
百分表的正确使用百分表是利用机械结构将测杆的直线移动,经过齿条齿轮传动放大,转变为指针在圆刻度盘上的角位移,并由刻度盘进行了读数的指示式量具,常用的刻度值为0.01mm,百分表不能单独使用,通过表架将其夹持后使用.它不仅用于测量,还可以用于某些机械设备的定位读数装置. 1.习惯养成①、百分表检查a、检查外观检查表蒙是否透明,不允许有破裂和脱落现象,后封盖要封的严密,测量杆、测头、装夹套筒等活动部位不得有锈迹,表圈转动应平稳,静止要要可靠.b、检查指针灵敏度推动测量杆,测量杆的上下移动应平稳,灵活,无卡住现象,指针与表盘不得有摩擦现象,字盘无晃动现象.c、检查稳定性推动侧杆2~3次,观察指针是否回到原位,其允许误差不大于±0.003mm.2.正确的测量方法〔内径百分表〕内径百分表测量孔径是一种相对的测量方法.测量前应根据被测孔径的尺寸大小,在千分尺或环规上调整好尺寸后才能进行测量.所以在内径百分表上的数值是被测孔径尺寸与标准孔径尺寸之差.它的测量X围分为:10~18、18~35、35~50、50~100、100~160、160~250、250~450.用外径百分尺调整尺寸用环规调整尺寸①、准备过程a、首先根据被测孔径的公称尺寸,选择内径百分表的测量X围.b、把百分表的装夹套筒擦净,小心地装进表架的弹性卡头中,并使表的指针转过半圈左右〔0.5mm〕,俗称"压表",用锁母紧固弹性卡头,将百分表锁住.注意,拧紧锁母时,用力适中,以防止将百分表的套筒卡变形.c、根据被测孔径的公称尺寸,选取一个相应尺寸的可换测头,并装到表杆上,其伸出的长度可以调节,用卡尺调整到两测头〔活动测量头〕之间的长度尺寸比被测孔径的公称尺寸大0.5mm左右,并紧固可换测头.d、根据被测量尺寸,选取校对环规,〔当没环规时,也可以用外径千分尺〕校对百分表的"0”位.校对"0”位的方法分别将测头、定位护桥和环规的工作面擦净后用手按动几次活动测头,检查百分表的灵敏度和示值变动量.符合要求时即可进行校对"0”位操作.用左手握住表杆手柄部位,右手按下定位护桥,把活动测头压下,放入环规内.活动测头放入环规后,前后摆动手并将固定侧头压入校对环规内,并摆动几次找出指针的拐点〔即百分表指针旋转方向变化的那一点〕,转动百分表刻度盘,使"0”线与指针的"拐点"处重合.然后再摆动几次表杆,以确定"0”位是否已校对准确.②、测量操作测量时,操作内径百分表的方法与校对其"0”位的方法相同,把测头放入被测孔内后〔注:用左手指将活动测量头压下,放入被测孔内〕,轻轻前后摆动几次,观察指针的拐点位置.如果指针恰好在"0”位处拐回,那么说明被测孔径与校对环规的孔径相等,当指针顺时针〔俗称:升表〕方向转动超过"0”位时,那么说明被测孔径小于校对环规的孔径.当指针逆时针〔俗称:降表〕方向转动未到"0”位,那么说明被测孔径大于校对环规的孔径.测量时,用环规校对的"0”位刻线是读数的基准.指针的拐点位置,不是在"0”位的左边,就是在"0”位的右边,读数时要认真仔细,不要把正、负值搞错.a、孔的圆度测量如果要测量孔的圆度,应在孔的同一径向截面内的几个不同方向上测量b、孔的圆柱度测量如果要测量孔的圆柱度,应在孔的几个径向截面内〔上、中、下〕测量c、误差值所测量的最大读数值与最小读数值之差的一半,即为圆度及圆柱度误差.3、保养使用时,按动活动测量头时,用力不能过大,在全部使用过程中,不得使灰尘、油污、水等进入百分表和内径百分表的手柄,主体内,不用时放置到安全位置,决不允许与刀具、及其他物品堆放在一起,用毕擦净后,放入盒内的固定位置,在干燥的地方保存.。
百分表使用说明一、百分表的精度百分表的精度为0.01mm百分表表盘刻度原理百分表的使用方法1.测量时测量面和测杆要垂直。
2.测头要轻轻地接触测量物。
3.测量圆柱形产品时,测杆轴线与产品直径方向一致。
内径量表使用说明一、 内径量表概述内径量表被广泛应用于机械加工行业,是测量内孔尺寸较高精度的量具。
它是内量杠杆式测量架和百分表的组合,将测头的直线位移变为指针的角位移的计量器具。
采用比较测量方法测量通孔、盲孔及深孔的直径或形状误差。
二、内径量表的使用方法检验量具是否OK ?先重复3次轻轻推百分表的测量头,看指针是否回归原位。
看测量杆是否磨损。
把百分表插入量表直管轴孔中,压缩百分表,小指针在0.5mm 处固定表头。
选取并安装可换测头,紧固(装入测头的长度比实际被测尺寸大0.2-0.3mm )。
测量时手握隔热装置。
根据被测尺寸调整零位。
三、内径量表的校准使用方法1、选择校对环规或外径千分尺.用棉丝或软布把固定测头擦净。
2、用手压几下活动测头,百分表指针移动应平稳、灵活、无卡滞现象。
然后对零,一手压活动测头,一手握住手柄,将测头放入对好尺寸的外径千分尺内,使固定测头不动。
在轴向平面左右摆动内径表架,找出最小读数。
3、转动百分表刻度盘,对好零位后,把内径百分表取出。
4、对好零位后的百分表,不要松动夹紧手柄,以防零位发生变化;5、测量时一手握住上端手柄,另一手握住下端活动测头,倾斜一个角度,把测头放入被测孔内,然后握住上端手柄,左右摆动表架,找出表的最小读数值;该点的读数值就是被测孔径与环规孔径之差。
规格:6-10mm 、10-18mm 等 精度:0.01mm 规格:18-35mm 、35-50mm 、50-160mm 等 精度:0.01mm。
内径百分表的正确使用方法和读法一、简介内径百分表是一种用于测量内径的精密仪器,也被称为内径卡尺或内径测量卡尺。
它通常由一个主尺、一个测头和一个测头螺钉组成。
内径百分表的使用方法和读法相对简单,但仍需要一定的技巧和注意事项。
二、使用方法1. 准备工作:首先,对内径百分表进行检查,确保其外观完好无损,并保持清洁。
然后,将测头轻轻插入待测内径中,旋转测头螺钉,使其与内壁紧密贴合。
2. 量取内径:将内径百分表插入待测内径,确保测头与内壁接触均匀。
然后,旋转主尺,使测头螺钉继续向内移动,直至内径百分表的两个测头接触内壁的两点。
此时,内径百分表的主尺上的刻度即可反映出内径的尺寸。
3. 读取内径:内径百分表上的主尺通常分为毫米和英寸两种刻度。
根据需要,选择相应的刻度进行读取。
当主尺上的刻度与刻度线对齐时,即可读取内径的尺寸。
若需要更精确的测量结果,可以通过测头螺钉进行微调,使主尺上的刻度更加准确。
三、注意事项1. 使用前后要检查内径百分表的精度和灵敏度,确保其正常工作。
2. 插入时要注意力度,过大的力度会使测头变形或损坏,影响测量结果。
3. 测量时要保持测头与内壁的垂直,避免测量误差。
4. 读取内径时要注意视线与主尺刻度线的垂直,以减少读取误差。
5. 测量完毕后,要将内径百分表清洁干净,并放回专用箱中,避免损坏或丢失。
四、内径百分表的应用领域内径百分表广泛应用于机械制造、汽车制造、航空航天等领域。
它可以测量各种孔径、轴承内径、油封内径、齿轮孔径等。
在精密加工过程中,内径百分表是一种常用的测量工具,能够提供准确的尺寸数据,保证产品质量。
总结:内径百分表是一种用于测量内径的精密仪器,使用方法简单,但需要注意一些细节。
在使用内径百分表时,要进行准备工作,然后插入待测内径,旋转主尺进行测量,最后读取内径的尺寸。
在使用过程中,需要注意力度、垂直和读取角度等因素,以确保测量结果的准确性。
内径百分表在机械制造等领域有广泛应用,能够提供准确的尺寸数据,保证产品质量。
内径百分表的使用方法及工作原理
内径百分表介绍及工作原理
内径百分表是内量杠杆式测量架和百分表的组合,如图1-1所示。
用以
测量或检验零件的内孔、深孔直径及其形状精度。
内径百分表测量架的
内部结构,由图1-1可见。
在三通管3的一端装着活动测量头1,另一端装着可换测量头2,垂直管口
一端,通过连杆4装有百分表5。
活动测头1的移动,使传动杠杆7回转,通过活动杆6, 推动百分表的测
量杆,使百分表指针产生回转。
由于杠杆7的两侧触点是等距离的,当活动测头移动1mm时,活动杆也移
动1mm, 推动百分表指针回转一圈。
所以,活动测头的移动量,可以在百分表上读出来。
两触点量具在测量
内径时,不容易找正孔的直径方向,定心护桥8和弹簧9就起了一个帮助
找正直径位置的作用,使内径百分表的两个测量头正好在内孔直径的两
端。
活动测头的测量压力由活动杆6上的弹簧控制,保证测量压力一致。
内
径百分表活动测头的移动量,小尺寸的只有0~1mm,大尺寸的可有0~
3mm,它的测量范围是由更换或调整可换测头的长度来达到的。
因此,
每个内径百分表都附有成套的可换测头。
国产内径百分表的读数值为0.01mm,测量范围有 10~18;18~35;35
~50;50~100;100~160mm;160~250;250~450。
用内径百分表测量内径是一种比较量法,测量前应根据被测孔径的大
小,在专用的环规或百分尺上调整好尺寸后才能使用。
调整内径百分尺的尺寸时,选用可换测头的长度及其伸出的距离 (大尺
寸内径百分表的可换测头,是用螺纹旋上去的,故可调整伸出的距离,
小尺寸的不能调整 ),应使被测尺寸在活动测头总移动量的中间位置。
内径百分表的示值误差比较大,如测量范围为35~50mm的,示值误差为
±0.015mm。
为此,使用时应当经常的在专用环规或百分尺上校对尺寸
(习惯上称校对零位),必要时可在如图4-3所示的由块规附件装夹好的
块规组上校对零位,并增加测量次数,以便提高测量精度。
内径百分表的指针摆动读数,刻度盘上每一格为0.01mm,盘上刻有100
格,即指针每转一圈为1mm。
二 内径百分表的使用方法
内径百分表用来测量圆柱孔,它附有成套的可调测量头,使用前必须先进行组合和校对零位。
组合时,将百分表装入连杆内,使小指针指在0~1 的位置上,长针和连杆轴线重合,刻度盘上的字应垂直向下,以便于测量时观察,装好后应予紧固。
粗加工时,最好先用游标卡尺或内卡钳测量。
因内径百分表同其它精密量具一样属贵重仪器,其好坏与精确直接影响到工件的加工精度和其使用寿命。
粗加工时工件加工表面粗糙不平而测量不准确,也使测头易磨损。
因此,须加以爱护和保养,精加工时再进行测量。
图1-2 用外径百分尺调整尺寸
测量前应根据被测孔径大小用外径百分尺调整好尺寸后才能使用,如图1-2所示。
在调整尺寸时,正确选用可换测头的长度及其伸出距离,应使被测尺寸在活动测头总移动量的中间位置。
测量时,连杆中心线应与工件中心线平行,不得歪斜,同时应在圆周上多测几个点,找出孔径的实际尺寸,看是否在公差范围以内。
图1-3所示。
图1-3 内径百分表的使用方法。
