2016至2017 学年 第 1 学期
教 学 日 历
课程名称：构造地质学 性质：必修
总学时：64学时 讲课：40学时 实习：24 其它
授课班级：100101E003-01班 学生人数：30
任课教师：漆家福（教授） 助教：陈石（副教授）
所在院(系、部)：地球科学学院
系(教研室)主任签字_________________________
教材名称：构造地质学（第二版） 作者：朱志澄等
构造地质学 作者：漆家福等
出版单位：中国地质大学出版社 出版时间：1999
石油工业出版社 出版时间：2016
中国石油大学(北京)教务处制
填 写 说 明：
1．每上一次课填写一行，节次填写数字“1－5”，一天共分5大节课，例如：一周上三次课填写三行，并在周学时栏合并单元格填写“6”，周一第3、4节，在节次栏中填写2。
2．教学日历一经制订，不应出现大的变动，但允许主讲教师在完成课程教学大纲规定的教学要求前提下，进行必要的调整，以适应不断出现的新情况。如有变动，须经课程所属系主任（教研室主任）批准，并报院（系、部）办公室备查。
3．上机、大作业、课堂讨论、外出参观、考试等如占课内学时，在“备注”栏内注明。
4．教学日历由教师自存一份、课程所属系存一份，在每学期开学后第一周内送课程所属院（系、部）办公室并发一份电子版给课程所属院（系、部）办公室；有实验和上机学时的须发一份电子版的给实践科sjk@教学时间
授 课 内 容 提 要 周学时 学时分配
备注
周次 星期 节次 讲课 实习 习题
1 二 3~4 1：绪论 4 2 漆家福
漆家福 四 1~2 2.1：沉积岩层原生构造；2.2（上）：岩层产状 2
2 二 3~4 2.2（下）：岩层出露特征；2.3：地层接触关系 4 2 漆家福
《构造地质学（新构造）》教案 第二章 地质体的基本产状及沉积岩层构造
3 第二章 地质体的基本产状及沉积岩层构造
一、地质体的基本产状
一般地，一切地质构造均可以视为面与线的组合，因此地质体的基本产状可以解体为面与线的产状。这里认为一切面均可以平行移动，而且面积无限大。
1．面状构造的产状表示法
平面的产状要素：走向、倾向和倾角。
走向：平面与水平面的交线叫该面的走向线，该走向线在水平坐标系中所指的度数叫该平面的走向，有两个读数，它们相差180。走向限定了平面的延伸方向。
倾向：在平面上与走向线垂直的直线叫该平面的倾斜线，倾斜线下倾一端在水平面上的投影线所指的方向叫该平面的倾向。倾向限定了平面的倾斜方向。倾向与走向相差90。
倾角：倾斜线与其在水平面上投影线之间的夹角叫该平面的倾角，或者说平面与水平面所成二面角的锐夹角叫该平面的倾角。倾角限定了平面的倾斜幅度。
由于平面的走向有两个读数，而且走向与倾向之间互余，走向实际上不是一个独立的参数，而倾向与倾角则都是唯一的。因此，在实际表示面的产状时，往往采用倾向与倾角，表示为“倾向∠倾角”，如“125∠43”、“30∠60”、“30∠30”等。
几种特殊平面的产状：水平面的产状和直立平面的产状。
关于视倾向与视倾角。
2．线状构造产状的表示法
线的产状要素：（1）倾向（或倾伏向）和倾角（或倾伏角）；（2）侧伏向和侧伏角。
（1）倾向（或倾伏向）：直线下倾一端在水平面上的垂直投影所指的方位。它限定了直线的延伸方向。
倾角（或倾伏角）：直线与其在水平面上的垂直投影线之间的夹角。它限定了直线倾斜幅度。
表示方法以：“倾向倾角”，如“4260”等。
几种特殊直线的产状：水平直线与直立直线。
（2）侧伏向：直线所在平面指向直线下倾一端的走向称直线在该平面上的侧伏向。它限定了直线在该平面上的延伸方向。

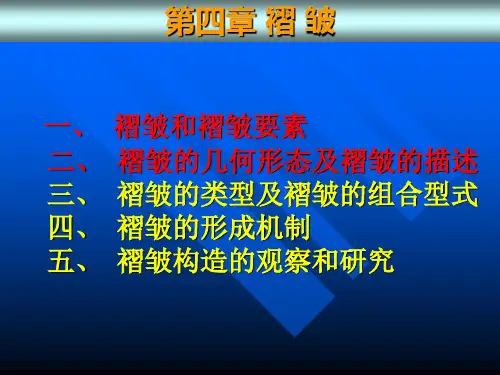

第四节 褶皱构造
一、褶皱的概念
岩层的弯曲现象称为褶皱。岩层在构造运动作用下，或者说在地应力作用下，改变了岩层的原始产状，不仅使岩层发生倾斜，而且大多数形成各式各样的弯曲。褶皱是岩层塑性变形的结果，是地壳中广泛发育的地质构造的基本形态之一。褶皱的规模可以长达几十到几百千米，也可以小到在手标本上出现。
褶皱构造通常指一系列弯曲的岩层；而把其中一个弯曲称为褶曲。但褶皱和褶曲二个术语有时并无严格的区别，而且在许多外文中也只是同一术语。
从成因上讲，褶皱主要是由构造运动形成的，它可能是由升降运动使岩层向上拱起和向下拗曲，但大多数是在水平运动下受到挤压而形成的，而且缩短了岩层的水平距离。在外力地质作用下如冰川、滑坡、流水等作用，也可以造成岩层的弯曲变形，但一般不包括在褶皱变动的范畴中。
褶曲的形态是多种多样的，但基本形式只有背斜和向斜两种。
从外形上看，背斜是岩层向上突出的弯曲，两翼岩层从中心向外倾斜；向斜是岩层向下突出的弯曲，两翼岩层自两侧向中心倾斜。这种从形态上的划分，大多数情况下是对的。但在有些情况下则是无法判断的，例如当褶曲是横卧时，或褶曲两翼平行而顶部被剥蚀掉时，或褶曲呈扇形弯曲而顶部亦被剥蚀，或褶曲呈翻卷状态时，等等，都无法利用形态区分是背斜或向斜。
从本质上讲，应该根据组成褶曲核部和两翼岩层的新老关系来区分，即褶曲的核部是老岩层，而两翼是新岩层，就是背斜；相反，褶曲核部是新岩层，而两翼是老岩层，就是向斜。或者说，由核到翼，岩层越来越新，并在两翼呈对称出现，为背斜；由核到翼，岩层越来越老，并在两翼呈对称出现，为向斜。
二、褶曲要素
为了便于对褶曲进行分类和描述褶曲的空间展布特征，首先应该了解褶曲要素。 褶曲要素是指褶曲的各个组成部分和确定其几何形态的要素。褶曲具有以下各要素：
（一）核
褶曲的中心部分。通常指褶曲两侧同一岩层之间的部分。但也往往只把褶曲出露地表最中心部分的岩层叫核。
1
系（部）： 专业班级： 学号： 姓名：
----------------------------------------------------------------------------------------------密封线----------------------------------------------------------------------------------------------
答题纸不够时，可以写到纸的背面 注意保持试卷完整，试卷拆开无效
---------------------------------------------------------------------------------------------装订线------------------------------------------------------------------------------------------------
七、读图（共24分）
1、图区水平岩层有 ，单斜岩层有 （2分）。
2、图区共分 个构造层，共有不整合类型及时代分别是
（4分）。
3、按里卡德分类，图中背斜叫 ，轴向 。枢纽向 倾伏。向斜叫 ，轴面大致倾向 ，枢纽扬起方向为 ，形成时代
（7分）。
4、图中共有 条断层，自已编号并分别指出它们的性质与形成时代。（4分）
