干式变压器电磁计算

干式变压器工作原理干式变压器是一种常见的电力设备，它能够将高电压变成低电压，并且可以在不使用液体绝缘剂的情况下工作。

干式变压器具有安全可靠、环保节能等优点，因此在各个领域得到了广泛的应用。

那么，干式变压器是如何工作的呢？下面将从以下几个方面进行详细介绍。

一、干式变压器的基本构造干式变压器由高压侧和低压侧两部分组成，其中高压侧包括高压线圈和铁芯，低压侧包括低压线圈和铁芯。

铁芯由多个薄片叠加而成，并且在叠加时需要采取交错排列的方式，以减小磁滞损耗和涡流损耗。

线圈则由导线绕制而成，并且需要经过严格计算和设计才能保证其符合规定的电气参数。

二、干式变压器的工作原理1. 磁通产生当高压侧通电时，会在高压线圈中产生磁通。

这些磁通会通过铁芯传递到低压侧，并在低压线圈中诱导出电动势。

这个过程可以用法拉第电磁感应定律来描述。

2. 磁通变化当高压侧的电流发生变化时，会引起高压线圈中的磁通发生变化。

这些变化的磁通会通过铁芯传递到低压侧，并在低压线圈中诱导出电动势。

这个过程可以用楞次定律来描述。

3. 电流传输当低压线圈中产生电动势时，如果有负载接入，就会产生电流。

这些电流会通过导线传输到负载上，并且完成功率转换的过程。

三、干式变压器的优点1. 安全可靠干式变压器不需要使用液体绝缘剂，因此不存在漏油、爆炸等安全隐患。

同时，干式变压器还具有较高的绝缘强度和耐热性能，能够在恶劣环境下正常工作。

2. 环保节能由于不需要使用液体绝缘剂，因此干式变压器不会对环境造成污染。

同时，由于其高效节能的特点，能够有效降低电网的能耗和排放。

3. 维护简便干式变压器不需要定期更换绝缘油，因此维护成本较低。

同时，由于其结构简单，也方便进行日常检修和维护。

四、干式变压器的应用领域干式变压器广泛应用于各个领域，包括电力、工业、建筑等。

其中，在一些对环境要求较高的场所，如医院、学校等公共场所中，更是得到了广泛的应用。

五、干式变压器的发展趋势1. 高效节能随着社会经济的发展和环保意识的提高，人们对于能源利用效率和节能减排方面提出了更高要求。

电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。

②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。

③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。

④密闭油浸变压器装设压力保护。

⑤干式变压器均应装设温度保护。

注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。

（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。

（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。

（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。

（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。

（6）对于110kV级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作作用于跳闸。

注3：过流保护和速断保护的作用及范围①过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备保护。

它是按照躲过最大负荷电流整定，动作时限按阶段原则选择。

②速断保护：分为无时限和带时限两种。

a.无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护范围不能超出本线路末端，因此只能保护线路的一部分。

b.带时限电流速断保护装置，当线路采用无时限保护没有保护范围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护范围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。

（1）低压标准封闭母线：工程配线若选用封闭母线（也称插接式母线或密集型母线槽），相应之变压器可提供标准封闭母线端子，方便与外部母排的联接。

带外壳（IP20）产品，在外壳顶盖上配套提供封闭母线法兰；不带外壳（IP00）产品，只提供封闭母排接线端子。

（2）低压标准横排侧出线：当中试高测变压器与低压配电屏并排放置时，为方便其端子间的联接，变压器可提供低压横排侧出线，通常与GGD、GCK、MNS等低压屏相配，变压器厂与开关厂要签署接口配合纪要，确认配合接口详尽尺寸，保证现场安装顺利。

（3）低压标准立排侧出线：与横排侧出线相似，武汉中试高测电气有限公司当选用多米诺屏等母排为竖向布置的低压配电屏时，变压器可提供低压立排侧出线。

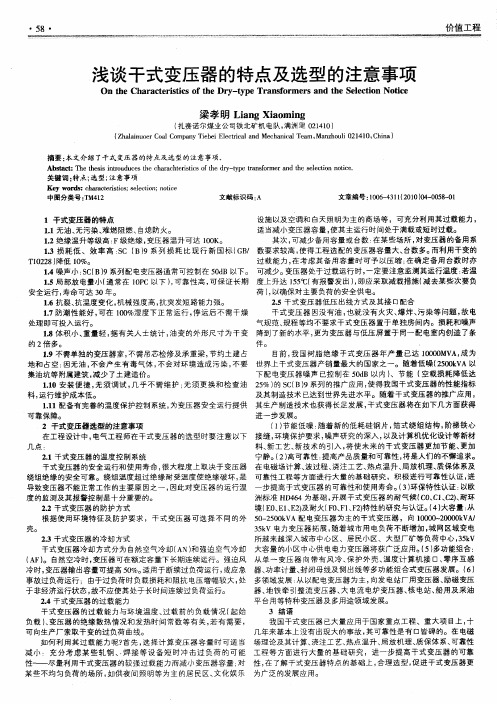

目前，我国树脂绝缘干式变压器年产量已达10000MVA，成为世界上干式变压器产销量最大的国家之一。

随着低噪（2500KVA以下配电变压器噪声已控制在50DB以内）、节能（空载损耗降低达25％）的SC （B）9系列的推广应用，使得我国干式变压器的性能指标及其制造技术已达到世界先进水平。

随着干式变压器的推广应用，其生产制造技术也获得长足发展，可以预测，未来的干式变压器将在如下几方面获得进一步发展。

（1）节能低噪：随着新的低耗硅钢片，箔式绕组结构，阶梯铁心接缝，环境保护要求，噪声研究的深入，以及计算机优化设计等新材料、新工艺、新技术的引入，将使未来的干式变压器更加节能、更加宁静。

（2）高可靠性：提高产品质量和可靠性，将是人们的不懈追求。

在电磁场计算、波过程、浇注工艺、热点温升、局放机理、质保体系及可靠性工程等方面进行大量的基础研究，积极进行可靠性认证，进一步提高干式变压器的可靠性和使用寿命。

（3）环保特性认证：以欧洲标准HD464为基础，开展干式变压器的耐气候（C0、C1、C2）、耐环境（E0、E1、E2）及耐火（F0、F1、F2）特性的研究与认证。

（4）大容量：从50～2500KVA配电变压器为主的干式变压器，向10000～20000KVA／35KV电力变压器拓展，随着城市用电负荷不断增加，城网区域变电所越来越深入城市中心区、居民小区、大型厂矿等负荷中心，35KV大容量的小区中心供电电力变压器将获广泛应用。

非晶合金变压器设计非晶合金变压器设计1 非晶合金变压器综述1.1非晶合金材料在日常生活中人们接触的材料一般有两种：一种是晶态材料，另一种是非晶态材料。

所谓晶态材料，是指材料内部的原子排列遵循一定的规律。

反之，内部原子排列处于无规则状态，则为非晶态材料, 一般的金属，其内部原子排列有序，都属于晶态材料。

科学家发现，金属在熔化后，内部原子处于活跃状态。

一但金属开始冷却，原子就会随着温度的下降，而慢慢地按照一定的晶态规律有序地排列起来，形成晶体。

如果冷却过程很快，原子还来不及重新排列就被凝固住了，由此就产生了非晶态合金,制备非晶态合金采用的正是一种快速凝固的工艺。

将处于熔融状态的高温钢水喷射到高速旋转的冷却辊上。

钢水以每秒百万度的速度迅速冷却，仅用千分之一秒的时间就将1300℃的钢水降到200℃以下，形成非晶带材。

非晶态合金与晶态合金相比，在物理性能、化学性能和机械性能方面都发生了显著的变化。

以铁元素为主的非晶态合金为例，它具有高饱和磁感应强度和低损耗的特点。

由于这样的特性,非晶态合金材料在电力、能源、电子、航天、机械、微电子等众多领域中具备了广阔的应用空间。

例如，用于航空航天领域，可以减轻电源、设备重量，增加有效载荷。

用于民用电力、电子设备，可大大缩小电源体积，提高效率，增强抗干扰能力。

微型铁芯可大量应用于综合业务数字网ISDN中的变压器。

非晶合金神奇的功效，具有广阔的市场前景。

1.2非晶合金的主要特点（1）非晶合金铁心1）非晶合金铁心片厚度极薄，仅0.025mm，不到常用硅钢片的1/10；叠片系数较低，只有0.86；带材有142、170、213mm3种宽度。

2）非晶合金的饱和磁通密度较低，单相变压器一般取1.3～1.4T，三相变压器一般取1.25～1.35T，因此，产品设计受到材料的限制。

3）非晶合金的硬度较大，是取向硅钢片的5倍，因此，加工剪切很困难，对设备、刀具要求较高。

一般是对边缘剪切处进行加温从而获得良好的剪切面，心柱由同一宽度的非晶合金带卷制而成，故铁心截面呈长方形，相应的高、低压绕组均为矩形。

1. 总则1.1本技术规格书适用于10kV干式变压器。

它提出了对10kV干式变压器及其附属设备的功能设计、工艺、制造、试验及服务等方面的技术要求。

1.2本技术规格书中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本技术规格书内容要求的优质产品。

1.3如果投标方没有以书面形式对本技术规格书的条文提出异议，则表示投标方提供的设备完全符合本技术规格书的要求。

1.4本技术规格书所使用的标准为最新国家和行业标准及IEC标准，如遇与投标方所执行的标准不一致时，按较高标准执行。

1.5投标方应具有成熟的生产工艺和技术，必须具备5年以上生产10kV产品的经验，并有与本技术规格书要求的同容量产品的供货记录。

1.6投标方应通过ISO9001质量体系认证及ISO14001环境体系认证，采用现行国家和行业标准及IEC标准生产，以确保所生产电力变压器是质量可靠、性能优良、环保节能的产品。

1.7本技术规格书经招标方、设计方、投标方三方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

2.制造标准GB1094.1 电力变压器总则、温升IEC76-1/76-2GB1094.5 电力变压器绝缘水平和绝缘试验IEC76-3GB1094.5 电力变压器承受短路能力IEC76-5GB4109-88 交流电压高于1000V的套管通用技术条件GB7328-87 变压器和电抗器的噪声级测定GB/T13499-92 电力变压器应用导则GB7354-87 局部放电测量IEC270GB5273-85 变压器高压电器和套管的接线端子GB5582/T-93 高压电力设备外绝缘污秽等级GB10237-88 电力变压器绝缘和绝缘试验外绝缘的空气间隙GB7440-88 电力变压器和电抗器的雷电冲击和冲击试验导则GB191 包装储运标志GB 1094.11-2007 《干式电力变压器》GB/T 10228-1997 《干式电力变压器技术参数和要求》;GB/T 1721-1998 《干式电力变压器负载导则》；GB 4208-1993 《外桥防护等级（IP代码）》JB/T 10088-1999 《6-220kV变压器声级》；GB 1094.3 《电力变压器绝缘水平和绝缘试验、外绝缘空气间隙》；IEC726-11 国际电工委员会标准《干式电力变压器》。
