EI 铁芯电源变压器计算步骤.讲义

初中生就会的变压器的主要计算公式：第一步：变压器的功率= 输出电压* 输出电流（如果有多组就每组功率相加）得到的结果要除以变压器的效率，否则输出功率不足。

100W以下除0.75，100W-300W除0.9，300W以上除0.95.事实上变压器的骨架不一定很合适计算结果，所以这只是要设计变压器的功率，比如一个变压器它的输入220V,输出是12V 8A，那么它的需要的功率是12*8/0.75=128W，后面的例子以此参数为例（市售的产品一般不会取理论上的值，因为它们考虑的更多是成本，所以它们选的功率不会大这么多）第二步：决定需要的铁芯面积；需要的铁芯面积=1.25变压器的功率.单位为平方厘米。

上例的铁芯面积是1.25*128=14.142=14.2平方厘米第三步：选择骨架，铁芯面积就是铁芯的长除以3（得到的数就是舌宽，就是中间那片的宽度），再乘以铁芯要叠的厚度，如上例它应该选择86*50或86*53的骨架，从成本考虑选86*50，它的面积是8.6/3*5=14.333，由于五金件的误差，真实的面积大约是14.0。

这个才是真实的铁芯面积第四步：计算每V电压需要的匝数，公式：100000000÷4.44*电源频率*铁芯面积*铁芯最大磁感应强度当电源电压为50Hz时（中国大陆），代入以上公式，得到以下公式;450000÷铁芯面积*铁芯最大磁感应强度铁芯最大磁感应强度一般取10000—14000（高斯）之间，质量好的取14000-12000，一般的取10000-12000，个人一般取中间12000，这个取值直接影响到匝数，取值大了变压器损耗也大，小了线又要多，就要在成本和损耗中折中选择以上例: 450000÷14.0*12000=2.678=2.7初极220V即220*2.7=594匝，次级12V即12*2.7=32.4匝。

由于次级需有损耗，所以需要增加损耗1.05—1.03（线小补多些，线大补少些）。

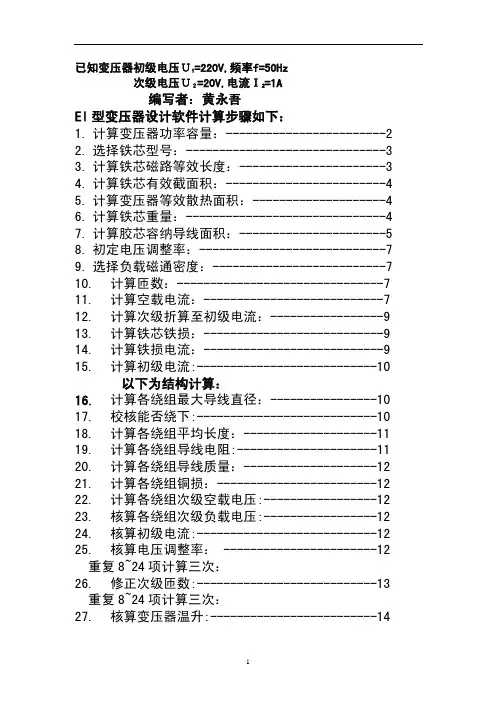

EI铁心小型电源变压器设计本文介绍一种1KVA以下小型电源变压器简易设计方法，设计计算步骤如下:1.变压器功率的计算首先求出次级总功率P2:p2=VⅡ.IⅡ+VⅢ.IⅢ+...Vл.Iл式中:VⅡ，VⅢ，...+，Vл——分别为各次级绕组电压值;IⅡ，IⅢ，...，Iл——分别为各次级绕组电流值。

对于整流变压器，则应将直流参数换算成交流参数，它们的换算关系见表。

整流变压器直流参数与交流参数换算表计算出P2后便可计算变压器初级总功率P1，即P1=P2/η式中:η——变压器效率，一般可取90%，也可以根据变压器功率从表中查取。

2.计算铁心截面积铁心截面积Sc的计算式为式中:K—与硅钢片质量有关的系数，一般热轧硅钢片的K值为1.12，冷轧硅钢片的K值为1。

3.确定变压器铁心结构尺寸由铁心截面积确定变压器硅钢片的舌宽a及叠厚b，一般取b=1.5α。

则Sc=1.5α2根据计算结果从E型变压器绕制参数表中查找接近α的标准舌宽值和标准叠厚值。

E型变压器绕制参数表4.计算每伏的匝数要计算变压器初、次级绕组的匝数，应首先求出每伏匝数的数值。

对于50Hz的电源变压器来说，其计算式如下:No=450000÷（B×Sc）式中:No—每伏匝数；B—硅钢片的磁感应强度，一般取1000No也可以从表中查出。

5.确定各绕组匝数初级绕组:N1=No×V1次级绕组:N2=(1.05~1.1)×No×V2N3=(1.05~1.1)×No×V3……式中，1.05~1.1的系数是考虑次级绕组受绕组负载压降和变压器损耗而加入的，它可以使次级绕组得到补偿。

6.绕组导线直径的计算计算公式为式中:d—绕组导线直径(mm);I—绕组电流(A);j—电流密度，单位为A/mm2。

一般100VA以下功率连续工作的变压器取2.5，100VA以上功率的变压器可取为2，一般取2~3。

由计算结果查常用漆包圆铜线的规格及性能参数，得出漆包圆铜线标称直径及漆包线最大直径。

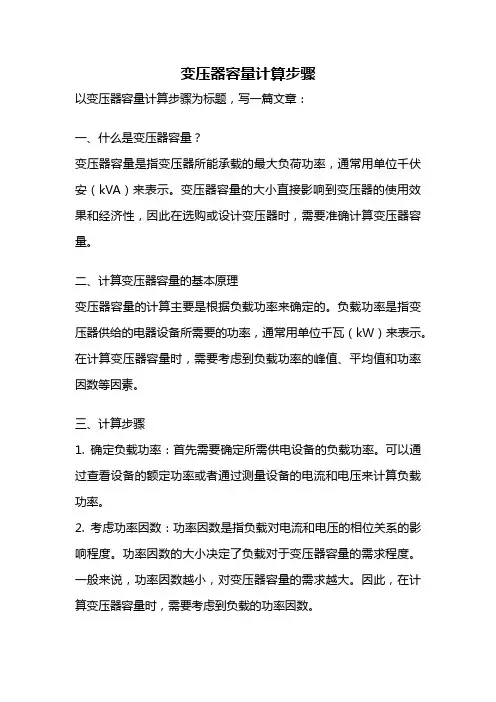

变压器容量计算步骤以变压器容量计算步骤为标题，写一篇文章：一、什么是变压器容量？变压器容量是指变压器所能承载的最大负荷功率，通常用单位千伏安（kVA）来表示。

变压器容量的大小直接影响到变压器的使用效果和经济性，因此在选购或设计变压器时，需要准确计算变压器容量。

二、计算变压器容量的基本原理变压器容量的计算主要是根据负载功率来确定的。

负载功率是指变压器供给的电器设备所需要的功率，通常用单位千瓦（kW）来表示。

在计算变压器容量时，需要考虑到负载功率的峰值、平均值和功率因数等因素。

三、计算步骤1. 确定负载功率：首先需要确定所需供电设备的负载功率。

可以通过查看设备的额定功率或者通过测量设备的电流和电压来计算负载功率。

2. 考虑功率因数：功率因数是指负载对电流和电压的相位关系的影响程度。

功率因数的大小决定了负载对于变压器容量的需求程度。

一般来说，功率因数越小，对变压器容量的需求越大。

因此，在计算变压器容量时，需要考虑到负载的功率因数。

3. 计算变压器容量：根据所需负载功率和功率因数，可以使用以下公式来计算变压器容量：变压器容量（kVA）= 负载功率（kW）/ 功率因数例如，如果负载功率为100kW，功率因数为0.8，则变压器容量为100kW / 0.8 = 125kVA。

四、注意事项1. 考虑负载的稳定性：在计算变压器容量时，需要考虑负载的稳定性。

如果负载功率存在较大的波动或峰值，应该选择相应更大的变压器容量来满足需求，以确保变压器能够正常运行。

2. 考虑未来扩容需求：在选购或设计变压器时，还需要考虑未来可能的扩容需求。

如果负载预计会增加，应该选择相应更大的变压器容量，以避免频繁更换变压器或增加负担。

3. 考虑变压器的效率：变压器容量的选择还应考虑到变压器的效率。

较大容量的变压器通常具有较高的效率，能够更好地满足负载需求并减少能源浪费。

4. 参考技术规范：在计算变压器容量时，可以参考相关的技术规范或标准，以确保计算的准确性和可靠性。

来源：大比特电子网时间：2009-04-10 阅读： 245次标签：变压器设计电流如何间隙扼流圈变压器是一种特殊类型变压器，其通常作用是通直流、阻交流电感线圈，再加上铁心组成一个滤波性变压器，它能降低峰值电压，而且降低无效功率，提高有效功率的滤波电气部件。

在电子电路中应用相当广泛。

在日异更新的电器产品中，要求其电气特性更加严格。

如何使品质更加优良，其中追加扼流圈变压器是非常必要的。

因此如何更好设计出一款性能好的产品，对设计者提出了更高的要求，本文提供的设计方法是如何设计出性价比好的扼流圈变压器,如何合理地选择估算输出功率、骨架型号、线径大小、温升等等。

大家都知道，电感计算方法很多，通用计算式如下：L=电感值(H亨利) 信息来源:N=线圈的圈数μ=磁导率Ae=铁心的截面积(cm2)Lc=磁路长(cm)I=电流(A)所以影响电感值的因素很多，与磁导率、圈数的平方、铁心的截面积成正比，与平均磁路长成反比。

如果要确定扼流圈变压器的大小，需根据以下计算式进行计算：计算扼流圈变压器的容量VA=LI2如果是无间隙铁心情况下:LI2=3.35Ae2×10-3 (经验公式)如果在EI型铁心情况下，此公式可变换成：其中：L=电感值(H亨利)， I=电流值(A); Ae=铁心截面积(cm2)Ae=A×B×0.9 (cm2) (A=中间铁心的长度cm，B=铁心的厚度cm) 如图1所示。

为了更详细说明以上问题，现举例EI型扼流圈变压器的设计方法。

此变压器的规格条件如下：① 电感L=0.5H② 使用频率数F=50Hz③ 电流A=70mA(直流)④ 直流电阻=35Ω±10%1、首先由容量来确定铁心的尺寸：容量：LI2= 0.5×0.072=2.45mH=3.35Ae2×10-3 =3.35×0.82×10-3 =2.15mH根据上述公式：由铁心资料可选取EI-28-A0 (厚度为11mm) S=1.1×0.8×0.9=0.8 cm22、铁心容积为V=(2.5×2.8-2×(0.6×1.7))×1.1×0.9=4.91(cm3)3、磁路长Lc=6.2cm详细EI28铁心尺寸见如图2所示。

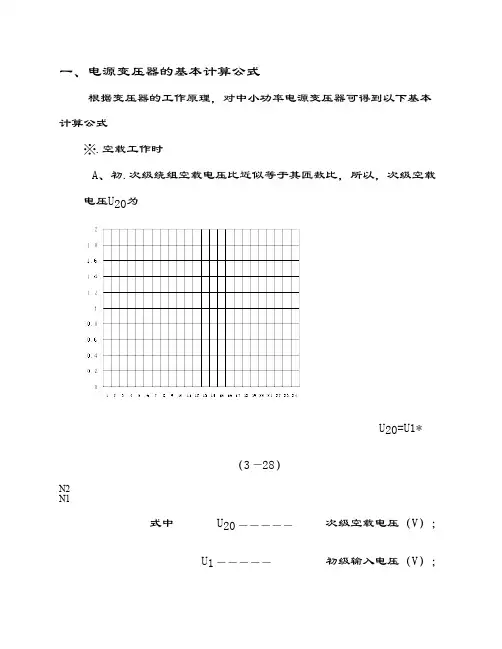

EI铁心电源变压器典型计算一、变压器参数的计算1.变比计算变压器的变比由变压器的输入输出电压确定。

根据变比公式：变比=输入电压/输出电压可以确定变压器的变比。

2.铁芯截面积的估算根据设计要求和规范，确定铁芯的截面积。

在设计中，有两种常见的方法：a.根据负载电流估算截面积：铁芯的截面积可通过输入和输出电流之间的关系估算。

具体计算公式为：截面积=输入电流/(ΦB*N*K)其中，ΦB表示铁芯磁通密度，N表示匝数，K表示系数。

b.根据铁芯材料特性估算截面积：根据变压器设计要求，选择合适的铁芯材料，根据该材料的特性曲线确定截面积。

3.匝数计算匝数的计算与变比和铁芯截面积有关，可以根据公式：N=(输入匝数*输入电压)/(输出匝数*输出电压)来确定。

二、损耗和效率的计算1.铜损耗的计算铜损耗是指变压器中由铜线电阻导致的能量损耗，其计算公式为：铜损耗=I^2*R其中，I表示铜线上的电流，R表示铜线的电阻。

2.铁损耗的计算铁损耗是指铁芯在磁通变化过程中产生的能量损耗，包括有励磁损耗和涡流损耗。

具体计算方法较为复杂，通常可以通过实验获得。

3.总损耗和效率的计算总损耗=铜损耗+铁损耗效率=输出功率/(输出功率+总损耗)三、选型和设计的考虑1.输入和输出功率的确定根据用户需求和设计要求，确定变压器的输入和输出功率。

通常，输入功率为输出功率的1.1到1.3倍，以保证变压器的工作稳定和寿命。

2.材料和规格的选择根据设计要求和成本考虑，选择合适的铜线和铁芯材料，确定其规格和尺寸。

3.散热和绝缘的考虑由于变压器在工作过程中会产生一定的热量，因此需要考虑散热问题。

同时，为了保证安全和可靠性，需要进行绝缘设计，以避免电击和漏电等问题。

4.可靠性和寿命的估算通过对材料的选择和设计的合理性评估，可以估算变压器的可靠性和寿命。

同时，还需要进行温升试验和负载试验等实验验证，以确保设计的合理性。

以上是关于EI铁心电源变压器典型计算的介绍，通过这些计算方法和考虑因素，可以有效地设计和选择合适的变压器，以满足不同的电力需求和应用场景。

变压器计算公式
变压器作为一种电力设备，在电力工程中，它的应用非常广泛。

为了精确地计算变压器的参数以及设计其各个部分，我们需要使用一定的计算公式。

本文将从传统的变压器计算公式出发，介绍变压器的计算过程。

首先，我们需要确定变压器的参考电压、最大额定容量、最大效率和有功发电量。

参考电压是变压器的常量，即它可以使电压稳定在一个区间内，如220V或380V。

最大额定容量是变压器发电容量的标准，即变压器可以发放多少功率。

最大效率是变压器在一定情况下所能够发放的最大功率，一般为90-95％。

最后，有功发电量是变压器发放有效功率的衡量标准，一般情况下都较低。

接下来，要计算变压器利用率。

变压器利用率可以通过以下简单公式来计算：
用率 =大额定容量/有功发电量
以上就是最基本的变压器计算公式，它可以帮助我们准确地计算变压器的性能。

接下来，让我们来看看线圈电阻和电感的计算。

一个变压器有两种类型的线圈高压线圈和低压线圈，分别由两个端子连接。

变压器的线圈电阻就是从两个端子测量出来的电阻值，它是以欧姆为单位的。

另一个参数就是电感，通过实验测量得出的变压器的磁感应强度。

最后，让我们来看看变压器的耐压计算。

一般情况下，耐压是指变压器在正常工作条件下的耐受电压。

耐压可以通过以下公式计算：
压 =考电压×增强因子
计算出变压器耐压后，可以将其与线圈电阻和电感结合起来，来进行变压器性能的全面评估。

从以上可以看出，变压器计算公式虽然简单，但是却可以很好地反映变压器性能，从而更好地保证电力工程的设计与施工。

最实用的开关电源变压器计算方法与步骤
一、计算步骤
1.输入电压等级、额定功率
首先，计算开关电源变压器需要的额定功率，一般选择为负载额定功率的115%到125%的范围，以适应负载的变化，计算出额定电压等级，并明确负载类型和开关电源变压器的工作模式（单相，两相，三相）。

2.明确变压器的分布系统
根据用户的负载性质，及时的调整负载的分布，改变和优化负载的分布，减少开关电源变压器的变压率，并考虑开关电源变压器的效率。

3.变压器的台数计算
根据负载的分布，计算每个变压器的台数，通常认为，变压器的负载总量应该是用额定负载的100%至115%范围内，以满足用户要求的负载状态，选择合适的开关电源变压器，以满足用户的要求。

4.确定电压比
根据计算的变压器台数，以及电压等级，确定电压变比，理想的情况下，电压变比应尽量小于或等于6:1
5.确定绕组接线结构
根据计算出来的电压变比以及绕组参数，确定绕组的接线结构，一般情况下，开关电源变压器的绕组的接线结构主要有双Y结构、三Y结构、U结构和T结构，选择最合适的绕组接线结构。

不用到处问别人了，关于变压器的相关计算公式，都在这里！收藏好（1）变压器容量计算P=√3×U×I×COS￠在你的问题中，６３０ＫＶＡ变压器一次侧：Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ(你看变压器铭牌验证)二次侧：Ｉ＝６３００００÷３８０÷１．７３２÷COS￠≈１０６４Ａ（COS￠按０．９计算）二次侧：Ｉ＝６３００００÷40０÷１．７３２÷COS￠≈1010.39Ａ（COS￠按０．９计算）那么，二次侧也就是低压侧的可容纳负载为１000多一点，按一般推算，大约可以带动５００ＫＷ的负载！由上面的计算可以看出，６３０的变压器可以带５００ＫＷ的负载．就是说：变压器容量×８０％得出的数字，就是它较为理想的负载量！（2）一次侧额定电流Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ二次侧额定电流：Ｉ＝６３００００÷40０÷１．７３２=909Ａ最大输出功率P=630*0.95=599KW（COS￠按０．９5）最大输出功率P=630*0.9=567KW（COS￠按０．９（3）变压器的额定容量① 变压器的额定容量，应该是变压器在规定的使用条件下，能够保证变压器正常运行的最大载荷视在功率；② 这个视在功率就是变压器的输出功率，也是变压器能带最大负载的视在功率；③ 变压器额定运行时，变压器的输出视在功率等于额定容量；④ 变压器额定运行时，变压器的输入视在功率大于额定容量；⑤ 由于变压器的效率很高，一般认为变压器额定运行时，变压器的输入视在功率等于额定容量，由此进行的运算及结果也是基本准确的；⑥ 所以在使用变压器时，你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的（使用条件满足时）；⑦ 有人认为变压器有损耗，必须在额定容量90%以下运行是错误的！⑧ 变压器在设计选用容量时，根据计算负荷要乘以安全系数是对的：（4）在功率因数等于一时１ＫＶＡ就是１ＫＷ．所以６３０ＫＶＡ的变压器在功率因数等于１时可以带６３０ＫＷ的负荷．功率如小于１，就乘以这个数值，是用变压器的额定容量乘以功率因数，所得的数值就是可以带的ＫＷ数．如何计算变压器容量_变压器容量计算公式-变压器的功率变压器的功率是决定于负载的，既：P2=U2II2I+U2III2II+......+U2nI2In(VA)P1=P2/η(VA)式中:P2变压器次级功率计算值。

变压器计算公式变压器是一种有功能的机械，它可以将电能从一个电路传送到另一个电路，而不改变电压大小。

电能变压器以其能够有效地传输电流而变得越来越重要。

因此，了解变压器计算公式对使用变压器有重要意义。

1.变压器的有效输入功率：变压器有效输入功率可以通过下面的公式进行计算：有效输入功率（P）=输入电压（Vin）x输入电流（Iin）2.变压器的有效输出功率：变压器的有效输出功率可以通过下面的公式计算：有效输出功率（P）=输出电压（Vout）x输出电流（Iout）3.变压器的转换率：变压器的转换率可以通过下面的公式计算：转换率（K）=输出电压（Vout）/输入电压（Vin）4.变压器的总有效表示系数：变压器的总有效表示系数可以通过下面的公式计算：总有效表示系数（η）=有效输出功率（P）/有效输入功率（P）变压器计算公式的作用在于可以有效分析变压器的能力，以便在工程应用中确定变压器的规格，可以有效节省成本，提高工作效率，保证变压器的安全性和可靠性。

首先，在使用变压器之前，必须确定适用的低压和中压的电压大小，以及变压器的可能有效功率和转换率。

通常，低压电压一般控制在500V以下，中压电压一般控制在220V－10KV之间。

一般情况下，可以按照100多倍或者300多倍进行转换。

其次，要确定变压器的有效输入功率和输出功率，需要按照以上公式计算，以便确定变压器的容量，也就是变压器的有效负载容量。

最后，要确定变压器的总有效表示系数，需要按照以上公式计算出变压器的效率，也就是变压器有效输入功率与有效输出功率的比率。

总有效表示系数越大，意味着变压器的效率越高。

变压器是电力传动系统中非常重要的设备，了解变压器计算公式有助于正确使用变压器，而正确使用变压器则关系到变压器的安全性和可靠性。

因此，掌握变压器计算公式的重要性不言而喻。

变压器电力计算方式变压器是电力系统中的重要设备，用于将电能从一变压级传递到另一变压级，实现电能的输电和变换。

在实际工程中，电力计算是变压器设计和运行的核心内容之一、本文将详细介绍变压器电力计算的方式。

变压器电力计算的目的是确定变压器的额定容量和变比。

其中，额定容量表示变压器能够提供的最大有功功率或视在功率，单位通常为千瓦（kW）或千伏安（kVA）；变比表示变压器的变压级比值，通常用变压器的一次侧电压与二次侧电压之比来表示。

变压器的电力计算通常分为以下几个步骤：1.确定负载功率：根据实际需求，确定变压器需要供应的负载功率。

负载功率可以根据负载的类型和数量来估算，或者通过实测得到。

2.确定负载电压：根据变压器的应用场景和负载的电压需求，确定变压器的二次侧电压。

负载的电压需求通常有标称电压和额定电压范围等要求。

3.确定变比：根据变压器的一次侧电压和二次侧电压，确定变压器的变比。

变比通常有两种表示方式，即变压器的一次侧电压与二次侧电压之比，或者二次侧电压与一次侧电压之比。

4.确定额定容量：根据负载功率和变比，确定变压器的额定容量。

额定容量通常由负载功率除以变比得到，或者根据负载功率和负载电流之比确定。

5.检查变压器的性能：根据变压器的额定容量和变比，检查变压器是否满足负载的要求。

检查内容包括变压器的额定容量是否大于负载功率，变压器的变比是否满足负载电压要求，以及变压器的额定电流是否满足负载电流要求等。

在变压器的电力计算过程中，需要考虑的因素还有电压降、电压调整范围、负载功率因数、变压器的负载率等。

电压降是指在变压器的一次侧和二次侧之间由于电阻和电感等因素而产生的电压降，要根据负载电流和电阻电抗值进行计算。

电压调整范围是指变压器一次侧电压与二次侧电压之比与变压器的额定变比之差，要在负载电压要求的范围内进行调整。

负载功率因数是指负载的有功功率与视在功率之比，要考虑负载的功率因数对变压器容量的影响。

变压器的负载率是指实际负载功率与变压器额定容量之比，要保证变压器在额定容量范围内工作。

式中: K D—铁心直径经验系数, 对冷轧硅钢片的铁心及铜绕组的变压器, 一般取K D = 52～57 , 对特大型变压器, 由于运输高度的限制, 此经验系数有时取得还要大些;q j — 接缝磁化容量(VA/cm 2),根据斜接缝处磁密(),从表1.3或表1.4中选取; P r — 额定容量( kVA );K I 0 — 空载电流附加系数, 铁心为全斜接缝时, 从表1.2 中选取。

表1.2 附加系数 ( 铁心为全斜接缝时 )注: ①三相五柱式等轭是指主轭和旁轭截面相等, 不等轭是指主轭和旁轭截面不相等。

6 冷轧硅钢片性能数据冷轧硅钢片性能数据,可按表 1.3公式计算, 或直接从表 1.4 中选取。

2/B B m mj角重是指边柱中心线外侧铁轭四个角的重量及心柱与铁轭各级填补的重量（如图1.2中阴影部分所示）。

标准铁心的角重, 具体数据可从表1.5至表1.7查得, 下面仅以三相变压器为例, 计算其角重。

图1.2 铁心角重计算示意图p tx—铁心硅钢片单位损耗(W /kg ),ρ tx —铁心硅钢片密度( g / cm3 ) , 冷轧硅钢片取ρ tx = 7.65 g / cm3 ;f d —铁心叠片系数, 从表1.1中选取, 采用冷轧硅钢片35Z155时, f d = 0.97 ; S jk—铁心级块毛截面积( cm2 );b m—铁心级块中的最大片宽( cm ) ;δm—铁心级块(铁心中两个油道之间或油道至最外级间)的总厚度( cm ) ; m—修正系数。

最外部级块(油道至最外级间的级块) : m = 1 ;中间级块: 当δm≤7.5 cm 时: m = 1 ;当δm≥20 c m 时: m = 0.5 ;当7.5 <δm< 20 cm 时: m = 1.3 －0.04 δm( 1.15 )摘要本设计是以亚东亚变压器公司SFSZ-4000/110型变压器铁心为设计题目，主要任务是使得变压器在运行过程中的减少能耗和减小噪声。

电源变压器计算“乙猪”同学提出电源变压器计算问题，他的要求是做6P3PX2单端：高压输出：330V，140ma ；灯丝1：5V，3A；灯丝2：6.3v，3A，初、次级间应加有屏蔽层。

计算如下：（1）计算变压器功率容量（输入视在功率）：P ＝（1.4×高压交流电压×电流＋3组(灯丝电压×电流)）/ 效率＝（1.4×330×0.140＋5×3＋6.3×3/ 0.9＝（64.7＋15＋18.9）/ 0.9＝110VA（2）计算原边电流I1＝1.05×P / 220＝0.525A（3）按照选定的电流密度（由计划的连续时间决定），选取漆包线直径。

按照2.5A/mm2计算,则D＝0.70×√I并规整为产品规格里有的线径（可查资料）：按照线材规格表选定：原边直径D1＝0.51mm高压绕组直径D2＝0.23mm灯丝绕组1直径D3＝1.2mm灯丝绕组2直径D4＝1.2mm验算实际单位面积载流密度：原边（0.51mm，截面积0.2043 mm2，通过电流0.525A）载流密度：2.57A/mm2高压绕组（0.23mm，截面积0.04155mm2，通过电流0.7×0.140A）载流密度：2.36A/mm2 灯丝绕组1（1.2mm，截面积1.131mm2，通过电流3A）载流密度：2.65A/mm2灯丝绕组2（1.2mm，截面积1.131mm2，通过电流3A）载流密度：2.65A/mm2(4) 铁心需要截面面积S0＝1.25√P ＝1.25×√110＝13.1CM2（5）手头现有铁心：手头现有铁芯型号舌宽＝34MM＝3.4CM手头现有铁芯叠厚5.2CM铁心截面面积17.68CM2（6）手头现有铁心有效截面积：S1＝舌宽×叠厚/ 1.1 ＝16.07 CM2 可用。

（7）计算每伏匝数计算式：每伏匝数n＝（45000）/（B×S1）其中B＝10000－12000（中等质量硅钢片）或15000（Z11等高质量硅硅片）或8000（电动机用硅钢片）。
