防爆电气设备失爆的判别标准煤矿井下在生产过程中存在着瓦斯、煤尘等具有爆炸性的物质，为了安全生产，防止瓦斯、煤尘发生爆炸事故，一方面要控制瓦斯、煤尘在井下空气中的含量；另一方面要杜绝一切能够点燃矿井瓦斯、煤尘的点火源和高温热源。
井下电气设备正常运行和故障状态下都有可能出现电火花、电弧、热表面和灼热颗粒等，它们都具有一定的能量，可以成为点燃矿井瓦斯、煤尘的点火源和热源。
因此煤矿井下使用的电气设备必须杜绝失爆，防止瓦斯、煤尘爆炸事故的发生。
一、电气设备防爆知识（一）防爆电气设备的类型1、矿用防爆电气设备共分为以下９类：①GB 3836.2 爆炸性气体环境用防爆电气设备隔爆型电气设备“d”；②GB 3836.3 爆炸性气体环境用防爆电气设备增安型电气设备“e”；③GB 3836.4 爆炸性气体环境用防爆电气设备本质安全型电路和电气设备“ia、ib”；④GB 3836.5 爆炸性气体环境用防爆电气设备正压型电气设备“p”；⑤GB 3836.6 爆炸性气体环境用防爆电气设备充油型电气设备“o”；⑥GB 3836.7 爆炸性气体环境用防爆电气设备充砂型电气设备“q”；⑦GB 3836.8 爆炸性气体环境用防爆电气设备无火花型电气设备“n”；⑧GB 3836.9 爆炸性气体环境用防爆电气设备浇封型电气设备“m”；⑨GB 3836.10 爆炸性气体环境用防爆电气设备气密型电气设备“h”；⑩由行业主管部门制定暂行规定，经国家认可的质量监督检验部门检验合格后，作为特殊型电气设备“ｓ”，并报国家技术监督局备案。
（二）防爆电气设备的类别及其标志：1、防爆电气设备分为两类：Ⅰ类：煤矿用防爆电气设备；Ⅱ类：工厂用防爆电气设备。
2、防爆电气设备的标志：①防爆电气设备的总标志为“Ｅｘ”②防爆电气设备的标志：防爆电气设备外壳的明显处，须设置清晰的永久性凸纹标志。
Ⅰ类电气设备须标出标志Ｅｘ和防爆型式、类别标志。
小型电气设备及仪器、仪表可采用标志牌铆在或焊在外壳上，也可采用凹纹标志。
煤矿电气设备失爆判定标准失爆：就是使用中的电气设备（包括五小电气、缆线）失去耐爆性能和不传爆性能。
一、设备外壳：凡属于下列情况之一者，判定为失爆。
（一）、外壳有裂纹、开焊、严重变形。
严重变形是指长度超过50mm，同时凹、凸深度超过5mm者。
（二）、隔爆外壳有锈皮脱落、连锁装置不全、变形、损坏，起不到机械连锁作用的，防爆面锈蚀的，隔爆外壳锈死打不开的。
（三）、隔爆观察窗的透明件松动、破裂或机械强度不符合规定的。
观察孔胶封及透明件破损及裂纹的。
（四）、设备隔爆腔之间的隔爆结构被破坏，如隔爆型电动机内的隔爆绝缘座被去掉。
接线柱、绝缘座管烧毁，使两个空腔连通的等情况。
（五）、改变隔爆外壳原设计安装尺寸，导致电气间隙或爬电距离不符合规定者。
在隔爆外壳内不经批准随便增加元件或部件者。
（六）、用螺栓固定的隔爆面缺弹簧垫、螺栓或螺母；弹簧垫圈未压平或螺栓松动；弹簧垫圈失去弹性,弹簧垫圈大于螺帽者；螺栓或螺孔滑扣。
缺紧固螺栓、螺母、弹垫等。
螺栓拧入螺孔深度不足(普通螺栓拧入深度不小于螺栓螺纹的直径，铸铁、铜、铝件不小于螺栓直径的1.5倍。
螺栓与螺母或螺孔不配套。
（七）、隔爆接合面的表面粗糙度不大于6.3（Ra值）；操作杆的表面粗糙度不大于3.2（Ra值）。
（八）、隔爆面锈迹用棉纱擦后，留有锈蚀斑痕者为锈蚀，属于失爆。
（九）、结合面上的针孔，在一平方厘米的范围上超过5个，且直径不超过0.5mm，深度不超过1mm的隔爆面为失爆。
（十）、对于机械伤痕深度、宽度均不超过0.5mm,其伤痕投影长度不超过相对容积结合宽度50%,个别伤痕深度不超过1mm，其伤痕距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆。
但其中有一项超过均为失爆。
（十一）、隔爆面上不允许有油漆、锈蚀、油漆和机械性或其他杂物，否则为失爆。
（十二）、隔爆面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也涂凡士林），如无防锈油或磷化面脱落均为失爆。
失爆认定标准失爆是指电气设备失去了耐爆性和隔爆性;失爆现象有以下几种：一连接螺栓的失爆现象 1、缺螺栓、弹簧垫圈或螺母,螺栓或螺孔滑扣,螺栓折断在螺孔中的; 2、弹簧垫圈未压平或螺栓松动,弹簧垫圈断裂或无弹性偶尔出现弹簧垫圈断裂或失去弹性时,检查该处防爆间隙,若不超限,更换合格弹簧垫圈后不为失爆; 3、使用塑料或轻合金材料自制的螺栓或螺母; 4、护圈式或沉孔式紧固件紧固后,螺栓头或螺母的上平面超过护圈或沉孔; 5、螺孔与螺栓不匹配的; 6、弹簧垫圈的规格与螺栓不相适应的; 7、设备同一部位螺栓、螺母等规格应一致;钢紧固螺栓伸入螺孔长度应不小于螺栓直径尺寸,铸铁、铜、铝件不小于螺栓直径的1.5倍；如果螺孔深度不够,则必须上满扣,否则为失爆; 8、通孔螺栓未外露3-5丝者包括带螺帽; 9、压线板可以不加弹簧垫圈,但两端不一致的;二电缆引入引出装置的失爆现象１、密封圈老化、失去弹性、变质、变形,有效尺寸配合间隙达不到要求,起不到密封作用;2、密封圈外径与进出线装置内径差值超过表一规定的；密封圈宽度应大于电缆外径的0.7倍,但不得小于10 mm；厚度应大于电缆外径的0.3倍,但不得小于4 mm;表一3、密封圈内径与引出入电缆外径差大于1mm以上;4、密封圈的单孔内穿进多根电缆;5、密封圈割开套在电缆上;6、密封圈刀削后凸凹不整齐圆滑,锯齿差大于2 mm以上;7、密封圈没有完全套在电缆护套上;8、线嘴压紧没有余量螺旋式进线嘴压紧后应外露1—3丝,倒角、车削槽间距不算；压盘式进线嘴压紧后应外露3—5mm;9、线嘴内缘压不紧密封圈,或密封圈端面与器壁接触不严,或密封圈能活动;10、电缆压线板未压紧电缆,压扁量超过电缆直径的10%者,用单手扳动喇叭嘴时上下左右晃动;11、在引入引出装置外端能轻易来回抽动电缆;12、密封圈与电缆护套之间有其它包扎物;13、空闲进线嘴缺挡板或挡板直径比进线嘴内径小2 mm以上,挡板厚度小于2mm;14、挡板放在密封圈里面或线嘴的金属垫圈放在挡板与密封圈之间;15、进线装置破损不齐全;16、大小密封圈套用的;17、一个进线嘴用多个密封圈的;18、线嘴与密封圈之间没有加装金属垫圈;19、密封圈装反可切削端头朝外三插接装置的失爆现象1、煤电钻插销的电源侧应接插座,负荷侧应接插销,如反接即为失爆;2、电源电压低于1140V,插接装置缺少防止突然拔脱的联动装置;3、电源电压高于1140V,插接装置上没有电气联锁装置;4、插销在触头断开的瞬间,外壳隔爆接触面的最大直径差W 和最小有效长度L须符合表二规定;表二四外壳、腔内的失爆现象1、使用未经国家法定的检验单位发证生产的防爆部件;2、隔爆外壳有裂纹、开焊、严重变形长度超过50mm,凹坑深度超过 5mm的;3、隔爆腔内、外有锈皮脱落;4、锁装置不符合规定,闭锁装置不齐全、变形损坏起不到机械闭锁作用;5、电气闭锁不起作用;6、外壳透明件观察窗破裂、有凹坑,使用非抗机械、热、化学腐蚀的玻璃件;7、腔内随意增加安装电气零部件,造成空腔容积变化的;8、接线柱、绝缘座管烧坏,使两个空腔连通的;9、腔内壁未均匀地涂耐弧漆,而使用涂调和漆、磁漆的; 五防爆面的失爆现象防爆接合面应保持光洁、完整须有防锈措施,如电镀、磷化、涂防锈油等,各结构参数符合出厂规定;有下列情况之一者即为失爆：1、隔爆结合面结构参数要符合下述规定,否则为失爆：1平面、圆筒隔爆结构①电气设备静止部分隔爆结合面、操纵杆与杆孔隔爆结合面以及隔爆绝缘套管隔爆结合面的最大间隙或直径差W和隔爆结合面的最小有效长度L；螺栓通孔边缘至隔爆结合面边缘的最小有效长度L1；转轴与轴孔隔爆结合面最大直径差W和最小有效长度L须分别符合表三的规定,但快动式门或盖的隔爆结合面的最小有效长度L须不小于25.0mm;表三②操纵杆操纵杆直径d与隔爆结合面长度L之间要符合表四的规定; 表四③隔爆结合面的粗糙度隔爆结合面的粗糙度不得大于√6.3,操纵杆的粗糙度不得大于√3.2;2防爆电动机①电动机轴与轴孔的隔爆结合面在正常工作状态下不应产生磨擦;采用圆筒结合面时,轴与轴孔配合的最小单边间隙须不小于0.075mm;②滚动轴承结构,轴与轴孔的最大单边间隙M须大于表三规定的W值的三分之二;3螺纹隔爆结构①螺纹精度须不低于3级,螺距须不小于0.7mm;②螺纹的最少啮合扣数、最小拧入深度须符合表五的规定;表五2、隔爆面上,在规定长度L及螺孔边缘至隔爆面边缘的最短有效长度Ld范围内,如发现有下列缺陷者为失爆;1对局部出现的直径不大于1mm、深度不大于2mm的砂眼,在40、25、15mm的隔爆面上,每平方厘米不得超过5个,10mm的隔爆面超过2个;2偶然产生的机械伤痕,其宽度与深度大于0.5mm,其剩余无伤隔爆面有效长度小于规定长度的三分之二无伤隔爆面有效长度可以几段相加;3、隔爆面上不准涂油漆、无意造成油漆痕迹,当场擦掉,不为失爆;4、隔爆面有锈迹,用棉纱擦后,仍留有锈蚀班痕者为锈蚀,而只留云影,不算锈蚀;隔爆面锈蚀是否为失爆,参照第2条关于砂眼、机械伤痕的有关规定判定云影—擦掉锈迹后,留下呈青褐色氧化亚铁云状痕迹,用手摸无感觉;5、用螺栓固定的隔爆面,参见“连接螺栓的失爆”;6、隔爆接合面在设备不带电情况下用手打不开的;7、隔爆结合面使用密封圈,检修后未安装密封圈,密封圈破损、断裂或外露的;8、隔爆结合面法兰厚度小于原设计的85%的;六接地装置的失爆现象接地的目的是防止电气设备外壳带电而危及人身和矿井安全;当电气设备绝缘损坏时,正常情况下不带电的金属外壳等将带电,会造成人身触电或对地放电产生电弧而引起瓦斯爆炸;凡出现下列现象的与电气设备失爆同等对待：1、电压在36V以上的电气设备未装设保护接地装置;2、多台电气设备串联接地的;3、未用符合要求的钢管钢板制作的接地极;4、接地连线、接地阻值不符合规程要求的;5、外接地螺栓规格不符合下述规定的;1功率大于10KW的电气设备,不小于M12；2功率在5-10KW之间的电气设备,不小于M10；3功率在0.25-5KW之间的电气设备,不小于M8；4功率不大于250W且电流不大于5A的电气设备,不小于M6;6、内接地螺栓不符合下列规定的;1导线芯线截面不大于35mm2时,内接地螺栓应与连接导线芯线的螺栓直径相同；2导线芯线截面大于35mm2时,内接地螺栓直径应不小于芯线接线螺栓的一半,但至少应等于连接35mm2芯线所用接线螺栓的直径;7、在设备标示的接地位置外加装螺栓接地的,或多处接地点但只接地一处的;8、接地装置部件不齐全的;9、接地极安装不牢固的但放置在水沟内的不受此限、放置在水沟内的未被水淹没的;10、使用电动机底座连接螺栓作为接地装置连接点的;七接线1、电缆不合格接头：鸡爪子、羊尾巴、明接头和电缆破口均称之为不合格接头,是电气安全隐患点,与电气失爆同等对待;1鸡爪子①橡套电缆的连接不采用硫化热补或同等效能的冷补的；②电缆包括通讯、照明、信号、控制电缆不采用接线盒的接头；③高压铠装电缆的连接不采用接线盒或不灌注绝缘充填物,或绝缘充填物没有灌到三叉口以上,或绝缘胶裂纹的,或充填物不严密漏出芯线的接头;2羊尾巴电缆的末端未接装防爆电气设备或防爆元件者为羊尾巴；电气设备接线嘴包括五小电器元件2m内的不合格接头或明线破口者均为羊尾巴;3明接头电气设备与电缆有裸露的导体或未经审批且安全措施不到位、条件不允许而进行明火操作的均属明接头;4破口①橡套电缆的护套破损、露出芯线或露出屏蔽线网者;②橡套电缆护套破损伤痕深度达到电缆护套厚度二分之一以上,长度达20mm,或沿围长三分之一以上的;5电缆护套伸入器壁长度小于5mm,大于15mm的；2、隔爆开关接线腔由电源侧进出线至负荷侧接线或负荷侧进出线至电源侧接线,控制用小喇叭嘴引出动力线的;八照明灯具1、防爆安全型灯具把卡口改为螺口的,不能提前断电的;2、隔爆型灯具装设的电气联锁装置失灵的;九井下使用非防爆电气设备或电气设备超过其额定容量包括允许超载能力运行的；采用非阻燃性材料如彩条布等制作遮拦等防护设备配件的;十井口房和通风机房附近20米内,使用火炉取暖或有烟火的,按照失爆对待;三、失爆的检查方法一连接螺栓的检查1、肉眼观察检查连接螺栓是否齐全、符合要求;2、单手五指正向旋进超过1/2圈即判定为失爆;二电缆引入引出装置的检查1、肉眼观察或尺量检查部件是否齐全完好、尺寸是否符合要求;2、在引入引出装置嘴处,顺着电缆方向单手能将电缆推进或拉出接线腔者即判定为失爆;3、压线板以压紧电缆直径的10%为标准,否则即为失爆;三插接装置的检查肉眼观察或尺量检查;四外壳、腔内的检查1、肉眼观察或尺量检查部件是否齐全完好、尺寸是否符合要求;2、按动闭锁装置按钮、部件试验;五防爆面的检查1、肉眼观察或尺量检查部件是否齐全完好、尺寸是否符合要求;2、现场开盖试验、检查;六接地装置的检查1、肉眼观察或尺量检查部件是否齐全完好、尺寸是否符合要求;2、单手用力能拔出接地极即判定为失爆,但设置在水沟内的钢板接地极不受此限;七接线的检查肉眼观察或尺量检查;八照明灯具的检查肉眼观察或试验;四、失爆的原因、危害、防治一原因1、设备安装不规范,安装过程中未对防爆点进行详细检查,未按规程和相关制度、规范安装;2、维护和定期检修不妥,防护层的脱落往往使隔爆面上出现砂泥灰尘,用螺钉紧固的平面对口接合面出现凹坑,使隔爆面间隙增大;3、移动或搬运不当而发生磕碰,使外壳变形或产生严重机械伤痕;4、装配时由于杂质没有及时清除,产生严重的机械划痕;5、隔爆面上产生锈蚀现象,增大粗糙度;6、螺孔深度过浅或螺栓过长,而不能很好的紧固零件;7、未按规程要求制作、安装接地装置;8、在隔爆外壳内随意增加元器件,使电气距离和爬电距离小于规定值,造成故障时电弧经外壳接地短路;二危害设备一旦出现失爆现象,在运行过程中内部产生故障引发爆炸,将炸坏外壳而引爆壳外爆炸性气体,或者从各部缝隙中喷出的高温气体或火焰引起壳外的爆炸性气体爆炸;三防治1、使用合格的防爆电气设备,禁止非防爆电气设备入井;2、严格按照煤矿安全规程和有关要求安装,杜绝安装时出现失爆;3、检修时做到轻拿轻放,防止产生机械划痕;4、加强防爆电气设备的管理,作好检查督促工作;五、本标准未尽事宜按国家有关煤矿电气设备防爆规定执行;附一：电气间隙和爬电距离爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径;即在不同的使用情况下,由于导体周围的绝缘材料被电极化,导致绝缘材料呈现带电现象;此带电区导体为圆形时,带电区为环形的半径,即为爬电距离;爬电距离取决于工作电压的有效值,绝缘材料的电气绝缘指数对其影响较大;电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间的最短空间距离;即在保证电气性能稳定和安全的情况下,通过空气能实现绝缘的最短距离;电气间隙的大小取决于工作电压的峰值,电网的过电压等级对其影响较大;爬电距离mm、电气间隙mm与额定电压V的关系：。
井下电气防爆标准一、隔爆外壳1、外壳裂纹、开焊、严重变形的为失爆；（严重变形指变形长度超过50mm，同时凸凹深度超过5mm者）；2、使用未经国家局指定的检验单位发证的单位所生产的防爆部件（指受压传爆关键件）为失爆；3、防爆外壳内外有锈皮脱落为失爆；4、闭锁装置不全、变形损坏起不到机械闭锁作用为失爆；5、隔爆室（腔）的观察窗（孔）的透明板松动、破裂或使用普通玻璃为失爆；6、隔爆设备隔爆腔之间严禁直接贯通，取掉防爆电机接线盒内隔爆接线座为失爆；7、改变隔爆外壳原设计安装形状，造成电气间隙或爬电距离不符合规定的为失爆（具体参照《煤矿机电设备检修质量标准》电器设备）；二、隔爆结合面结合面应保持光洁、完整，须有防锈措施，如电镀、磷化、涂防锈油等。
1、隔爆结合面结构参数要符合下述规定，否则为失爆：1）、平面、圆筒隔爆结构A、电气设备静止部分隔爆结合面、操纵杆与杆孔隔爆结合面以及隔爆绝缘套管隔爆结合面的最大间隙或直径差W和隔爆结合面的最小有效长度L；螺栓通孔边缘至隔爆结合面边缘的最小有效长度L1；转轴与轴孔隔爆结合面最大直径差W和最小有效长度L须分别符合下表的规定，但快动式门或盖的隔爆结合面的最小有效长度L须不小于25.0mm。
（表1）B、操纵杆操纵杆直径d与隔爆结合面长度L之间要符合表2的规定。
C、隔爆结合面的粗糙度隔爆结合面的粗糙度不得大于（不低于△5）操纵杆的粗糙度不得大于（不低于△6）2）、防爆电动机A、电动机轴与轴孔的隔爆结合面在正常工作状态下不应产生磨擦。
采用圆筒结合面时轴与轴孔配合的最小单边间隙K须不小于0.075mm；B、滚动轴承结构，轴与轴孔的最大单边间隙M须大于表1规定的W值的三分之二。
3）、螺纹隔爆结构A、螺纹精度须不低于3级，螺距须不小于0.7mm；B、螺纹的最少啮合扣数、最小拧入深度须符合表3的规定2、隔爆面上，在规定长度（L）及螺孔边缘至隔爆面边缘的最短有效长度（Ld）范围内，如发现以下缺陷，不算失爆。
失爆认定标准失爆是指电气设备失去了耐爆性和隔爆性。
失爆现象有以下几种：（一）连接螺栓的失爆现象1、缺螺栓、弹簧垫圈或螺母，螺栓或螺孔滑扣，螺栓折断在螺孔中的。
2、弹簧垫圈未压平或螺栓松动，弹簧垫圈断裂或无弹性（偶尔出现弹簧垫圈断裂或失去弹性时，检查该处防爆间隙，若不超限，更换合格弹簧垫圈后不为失爆）。
3、使用塑料或轻合金材料自制的螺栓或螺母。
4、护圈式或沉孔式紧固件紧固后，螺栓头或螺母的上平面超过护圈或沉孔。
5、螺孔与螺栓不匹配的。
6、弹簧垫圈的规格与螺栓不相适应的。
7、设备同一部位螺栓、螺母等规格应一致。
钢紧固螺栓伸入螺孔长度应不小于螺栓直径尺寸，铸铁、铜、铝件不小于螺栓直径的1.5倍；如果螺孔深度不够，则必须上满扣，否则为失爆。
8、通孔螺栓未外露3-5丝者（包括带螺帽）。
9、压线板可以不加弹簧垫圈，但两端不一致的。
（二）电缆引入引出装置的失爆现象１、密封圈老化、失去弹性、变质、变形，有效尺寸配合间隙达不到要求，起不到密封作用。
2、密封圈外径与进出线装置内径差值超过表一规定的；密封圈宽度应大于电缆外径的0.7倍，但不得小于10 mm；厚度应大于电缆外径的0.3倍，但不得小于4 mm。
表一3、密封圈内径与引出入电缆外径差大于1mm以上。
4、密封圈的单孔内穿进多根电缆。
5、密封圈割开套在电缆上。
6、密封圈刀削后凸凹不整齐圆滑，锯齿差大于2 mm以上。
7、密封圈没有完全套在电缆护套上。
8、线嘴压紧没有余量（螺旋式进线嘴压紧后应外露1—3丝，倒角、车削槽间距不算；压盘式进线嘴压紧后应外露3—5mm）。
9、线嘴内缘压不紧密封圈，或密封圈端面与器壁接触不严，或密封圈能活动。
10、电缆压线板未压紧电缆，压扁量超过电缆直径的10%者，用单手扳动喇叭嘴时上下左右晃动。
11、在引入引出装置外端能轻易来回抽动电缆。
12、密封圈与电缆护套之间有其它包扎物。
13、空闲进线嘴缺挡板或挡板直径比进线嘴内径小2 mm以上，挡板厚度小于2mm。

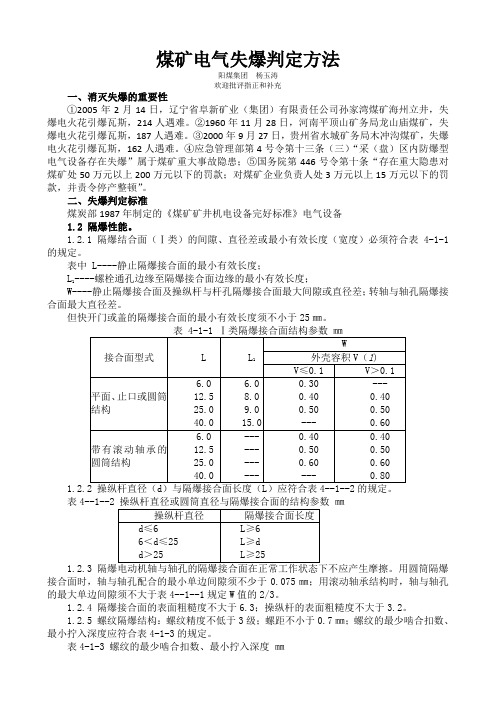

煤矿电气失爆判定方法阳煤集团杨玉涛欢迎批评指正和补充一、消灭失爆的重要性①2005年2月14日，辽宁省阜新矿业（集团）有限责任公司孙家湾煤矿海州立井，失爆电火花引爆瓦斯，214人遇难。
②1960年11月28日，河南平顶山矿务局龙山庙煤矿，失爆电火花引爆瓦斯，187人遇难。
③2000年9月27日，贵州省水城矿务局木冲沟煤矿，失爆电火花引爆瓦斯，162人遇难。
④应急管理部第4号令第十三条（三）“采（盘）区内防爆型电气设备存在失爆”属于煤矿重大事故隐患；⑤国务院第446号令第十条“存在重大隐患对煤矿处50万元以上200万元以下的罚款；对煤矿企业负责人处3万元以上15万元以下的罚款，并责令停产整顿”。
二、失爆判定标准煤炭部1987年制定的《煤矿矿井机电设备完好标准》电气设备1.2 隔爆性能。
1.2.1隔爆结合面（Ⅰ类）的间隙、直径差或最小有效长度（宽度）必须符合表4-1-1的规定。
表中 L----静止隔爆接合面的最小有效长度；L----螺栓通孔边缘至隔爆接合面边缘的最小有效长度；1W----静止隔爆接合面及操纵杆与杆孔隔爆接合面最大间隙或直径差；转轴与轴孔隔爆接合面最大直径差。
但快开门或盖的隔爆接合面的最小有效长度须不小于25㎜。
表㎜1.2.3接合面时，轴与轴孔配合的最小单边间隙须不少于0.075㎜；用滚动轴承结构时，轴与轴孔的最大单边间隙须不大于表4--1--1规定W值的2/3。
1.2.4 隔爆接合面的表面粗糙度不大于6.3；操纵杆的表面粗糙度不大于3.2。
1.2.5 螺纹隔爆结构：螺纹精度不低于3级；螺距不小于0.7㎜；螺纹的最少啮合扣数、最小拧入深度应符合表4-1-3的规定。
表4-1-3 螺纹的最少啮合扣数、最小拧入深度㎜1.2.61.2.7 隔爆接合面的缺陷或机械伤痕，将其伤痕两侧高于无伤表面的凸起部分磨平后，不得超过下列规定：a 隔爆面上对局部出现的直径不大于1㎜、深度不大于2㎜的砂眼，在40、25、15㎜宽的隔爆面上，每1㎝2不得超过5个；10㎜宽的隔爆面上，不得超过2个。
第一部分电气设备失爆检查标准一、设备外壳检查标准凡属于下列情况之一，均判定失爆。
第一条外壳有裂纹、开焊、严重变形。
严重变形是指长度超过50mm，同时凹、凸深度超过5mm。
第二条隔爆外壳有锈皮脱落、联锁装置不全、变形,起不到机械联锁作用的，防爆面锈蚀。
第三条隔爆观察窗的透明件松动、破裂或机械强度不符合规定.第四条设备隔爆腔之间的隔爆结构被破坏，如隔爆型电动机的隔爆绝缘座被去掉等情况。
第五条改变隔爆外壳原设计安装尺寸,导致电气间隙或爬电距离不符合规定。
第六条用螺栓固定的隔爆面缺弹簧垫、螺栓或螺母;弹簧垫圈未压平或螺栓松动；螺栓或螺孔滑扣。
第七条隔爆接合面的表面粗糙度不大于6。
33 （Ra值）；操作杆的表面粗糙度不大于3.2（Ra 值)。
第八条隔爆面锈迹用棉纱擦后，留有锈蚀斑痕为锈蚀，属于失爆。
第九条接合面上的针孔，在一平方厘米的范围内不超过5个，且其直径不超过0。
5mm，深度不超过1mm的隔爆面为失爆.第十条对于机械伤痕深度、宽度均不超0.5mm,其伤痕投影长度不超过相对容积结合面宽度50％，个别伤痕深度不超过1mm，其伤痕距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆,但其中一项超过均为失爆。
第十一条隔爆面上不允许有油漆和机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限)。
第十二条隔爆面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油)或磷化（磷化后也涂凡士林油），如无防锈油或磷化面脱落均为失爆，涂油应在防爆面形成一层薄膜为宜,涂油过多为不完好。
（如磷化面脱落小于隔爆面长度1/3并涂有防锈油可不算失爆，但为不完好）第十三条隔爆结合面紧固螺栓的螺母要上扣，不满扣为失爆.紧固螺深入孔长度应不小于螺纹直径的尺寸(铸铁、铜、铝件等应不小于螺纹直径的1。
5 倍），如螺孔深度不够螺纹直径尺寸要求的，则螺钉必须拧满扣，否则为失爆。
第十四条螺母紧固后，螺栓螺纹应露出螺母1———3个螺距，不得在螺母下面加多余垫圈、平垫来减少螺栓的伸出长度。
煤矿井下防爆设备失爆的判定标准根据《煤矿安全规程》的有关规定，为了遏制由于防爆电气设备失爆而引起的安全事故，特制定“煤矿井下防爆设备失爆的判定标准”细则如下：一、使用未经防爆检验单位检验合格的设备（包括无防爆合格证标志和无煤安标志）。
二、隔爆外壳有裂纹、开焊、严重变形（指变形长度超过50mm 凹凸深度超过5mm）。
防爆壳内外锈蚀严重，有锈皮成片脱落的。
三、防爆开关连锁装置不全，或连锁装置变形损坏起不到闭锁作用。
四、隔爆设备隔爆腔之间严禁直接贯通（比如去掉防爆电机接线盒内隔爆绝缘座）,改变隔爆外壳原设计安装形状，造成电气间隙或爬电距离不符合规定的。
五、隔爆接合面应保持光洁、完整，须有防锈措施（涂凡士林）。
隔爆面上涂有油漆，均视为失爆。
六、隔爆结合面平面间隙大于0.5mm、开关按钮径向间隙大于0.5mm、转动轴与轴孔结合面间隙大于0.6mm。
七、用螺栓紧固的隔爆面，有下列情况之一者：缺螺栓或弹簧垫（或背帽）；弹簧垫圈未压紧或螺栓松动；螺栓或螺孔滑丝（但换同径长螺栓加螺母紧固者除外）。
弹簧垫圈的规格须与螺栓同规格，偶尔出现弹簧垫圈断裂或失去弹性，但隔爆间隙合格时，应立即更换处理。
八、隔爆结合面盖板螺纹结构标准九、隔爆设备的电缆引入装置在下列情况为失爆：1、密封圈内径大于电缆外径1mm 以上；2、密封圈的单孔内穿进多根电缆时；3、将密封圈割开套在电缆上；4、密封圈部分破损5、密封圈的硬度达不到规定的要求，老化失去弹性、变质、变形，有效尺寸配合间隙达不到要求，起不到密封作用；6、密封圈与电缆护套之间有其它包扎物；7、密封圈没有完全套在电缆护套上；8、一个引入装置内有多个密封圈；9、进线嘴内径D 0与密封圈外径D 的差值超过下表：10、空闲引入装置没有密封圈或挡板,挡板直径比引入装置内径小2mm以上，挡板绝对厚度小于1.82mm(冶金部颁标准YB176-63,公称厚度为2mm,厚度允许公差为±0.18mm)；放置顺序：密封圈、挡板、金属垫圈、喇叭嘴。
第一部分电气设备失爆检查标准一、设备外壳检查标准凡属于下列情况之一，均判定失爆。
第一条外壳有裂纹、开焊、严重变形。
严重变形是指长度超过50mm,同时凹、凸深度超过5mm。
第二条隔爆外壳有锈皮脱落、联锁装置不全、变形，起不到机械联锁作用的，防爆面锈蚀。
第三条隔爆观察窗的透明件松动、破裂或机械强度不符合规定。
第四条设备隔爆腔之间的隔爆结构被破坏，如隔爆型电动机的隔爆绝缘座被去掉等情况。
第五条改变隔爆外壳原设计安装尺寸，导致电气间隙或爬电距离不符合规定。
第六条用螺栓固定的隔爆面缺弹簧垫、螺栓或螺母；弹簧垫圈未压平或螺栓松动；螺栓或螺孔滑扣。
第七条隔爆接合面的表面粗糙度不大于6.33 （Ra值）；操作杆的表面粗糙度不大于3.2（Ra 值）。
第八条隔爆面锈迹用棉纱擦后，留有锈蚀斑痕为锈蚀，属于失爆。
第九条接合面上的针孔，在一平方厘米的范围内不超过5个，且其直径不超过0.5mm，深度不超过1mm的隔爆面为失爆。
第十条对于机械伤痕深度、宽度均不超0.5mm，其伤痕投影长度不超过相对容积结合面宽度50%，个别伤痕深度不超过1mm，其伤痕距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆，但其中一项超过均为失爆。
第十一条隔爆面上不允许有油漆和机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限）。
第十二条隔爆面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也涂凡士林油），如无防锈油或磷化面脱落均为失爆。
涂油应在防爆面形成一层薄膜为宜，涂油过多为不完好。
（如磷化面脱落小于隔爆面长度1/3并涂有防锈油可不算失爆，但为不完好）第十三条隔爆结合面紧固螺栓的螺母要上扣，不满扣为失爆。
紧固螺深入孔长度应不小于螺纹直径的尺寸（铸铁、铜、铝件等应不小于螺纹直径的1.5 倍），如螺孔深度不够螺纹直径尺寸要求的，则螺钉必须拧满扣，否则为失爆。
第十四条螺母紧固后，螺栓螺纹应露出螺母1---3个螺距，不得在螺母下面加多余垫圈、平垫来减少螺栓的伸出长度。
煤矿电气设备失爆判定标准 授课人：高宝军 培训地点：安全管理部办公室 培训人员：安全管理部所有人员 失爆：就是使用中的电气设备（五小电器、缆线）失去耐爆性和不传爆性能。 一、设备外壳：凡属下列情况之一者，判定为失爆。 1、外壳有裂纹、开焊、严重变形。严重变形是指长度超过50㎜，同时凹凸深度超过5㎜者。 2、隔爆外壳有锈皮脱落、联锁装置不全、变形，起不到机械联锁作用的，防爆面锈蚀的。 3、隔爆观察窗的透明件松动、破裂或机械强度不符合规定的。 4、设备隔爆腔之间的隔爆结构破坏、如隔爆性电动机内的隔爆绝缘座被去掉等情况。 5、改变隔爆外壳原设计安装尺寸，导致电气间隙或爬电距离不符合规定者。 6、用螺拴固定的隔爆面缺弹簧垫、螺拴或螺母、弹簧垫圈未压平或螺拴松动、螺拴或螺孔滑扣。 7、隔爆外壳结合面的表面粗糙度应不大于Ｒａ⒍3ｕｍ，操纵杆表面粗糙度应不大于Ｒａ⒊2ｕｍ，否则为失爆。隔爆外壳结合面有锈蚀，用棉纱擦后，仍留有锈蚀斑痕者为锈蚀、属失爆。 8、隔爆外壳结合面有锈蚀，用棉纱擦后，只留云影不留锈蚀，也不为失爆（但是在井上修理防爆电气设备时不允许有云影） 9、云影：经擦掉锈迹后，留下呈青褐色氧化亚铁云状痕迹，用手 摸无感者。 10隔爆外壳结合面上的小针孔，在1ｃｍ2的范围内不超过5个，
且其直径不超过Φ0﹒5㎜，深度不超过1㎜的结合面不为失爆。 11、隔爆外壳结合面，对于机械伤痕的深度、宽度均不超过0﹒5㎜，其伤痕的投影长不超过对应容积结合面宽度的50％，个别伤痕深度不超过1㎜，其伤痕距结合面最短无伤痕距离相加不小于对应容积规定的结合面宽度不算失爆，但其中有一项超过均为失爆。 12、隔爆外壳结合面上不允许涂有油漆和存在机械性杂物，否则为失爆（如属于无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限 ）。 13、隔爆外壳结合面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或进行磷化处理（磷化后也可涂凡士林油），如无防锈油或磷化面脱落均属失爆。涂油应在结合面上形成一层薄膜为宜，涂油过多为不完好。如磷面脱落小于隔爆外壳结合面宽度的1/5并涂 有防锈油可不算失爆，但为不完好。 14、隔爆外壳内外有锈皮脱落为失爆。有漆脱落，锈蚀严重为不完好。 15、隔爆外壳结合面宽度减去超限间隙部分的宽度不得小于所规定的结合面宽度，否则为失爆。 ①转盖式或插盖式的隔爆外壳结合面宽度不小于25mm、间隙不大于0.5mm ②隔爆外壳静止结合面的间隙与宽度如下表：
隔爆空腔净容积（L） ≤0﹒5 0﹒5--2 ＞2 间 隙 ㎜ ≤0﹒3 ≤0﹒4 ≤0﹒5 结合面 宽度 ㎜ ≥8 ≥12﹒5 ≥25
二、设备的电缆引入装置：喇叭咀应完 整、齐全、紧固、密封良好，有下列情况之一者判定为失爆。 1、密封圈内径不大于引入电缆外径1㎜以上。 2、密封圈尺寸不符合规定。 3、密封圈的单孔内穿进多根电缆。 4、将密封圈割开套在电缆上的。 5、密封圈部分破坏的。 6、密封圈的硬度达不到邵氏硬度45°-55°的要求，老化、失去弹性、变质、变形，有效尺寸配合间隙达不到要求，起不到密封作用。 7、密封圈没有完全套在电缆护套上。 8、密封圈与电缆护套之间有其它包扎物。 9、一个引入装置（喇叭咀）内用多个密封圈 10、空闲引入装置（喇叭咀）没有密封挡板时、挡板直径比引入装置内径小2㎜以上，挡板厚度小于2㎜以上的。 11、挡板放在密封圈里边的、金属圈放在挡板和密封圈之间的。 12、进线咀压紧后没有余量或进线咀内缘压不紧密封圈，或密封圈端面与器壁接触不严，或密封圈能活动的。 13、压盘式引入装置缺压紧螺拴或未压紧的。 14、螺旋式引入装置因乱扣、锈蚀等原因紧不到位或用一只手的手指能使压紧螺母旋转超过半圈的。 15、使用螺旋式引入装置，引入装置与密封圈之间缺少金属垫圈的。 16、电缆引入装置处能轻易来回抽动的 17备用的高压接线口缺挡板或挡板不合格的。 18、电缆引入装置（喇叭咀）有亲嘴现象。 19、密封圈尺寸需符合以下规定、如有一项达不到均属失爆。 （1）密封圈外径与进线装置内径差应符合下表：
（2）密封圈的宽度不小于电缆直径的0.7倍，且不小于10㎜。 (3)密封圈的后度不小于电缆直径的0.3倍（70平方豪米以上电缆除外），且不小于4mm.。 20密封圈刀削后应整齐圓化不得出现锯齿直径不得大于2豪米（包括2豪米）为失爆、小于2豪米为不完好。 21、不使用的进出线咀要分别用密封圈和挡板依次装入、压紧后封堵，否则为失爆。螺旋式进出线咀如上金属圈时应装在挡板外面，否则也属失爆。 22、挡板直径与进线装置内径之差应不大于2mm，厚度不小于2mm，
D(mm) Do-D(mm) 备 注 D≤20 ≤1 Do 表示进线装置内径 20＜D≤60 ≤1.5 D 表示密封圈 外径 D＞60 ≤2 金属圈外径与进线装置内径之差不大于2mm，厚度应不小于公称尺寸1mm，否则均属失爆。 23、进线咀压紧要有余量，余量不小于1mm，否则为失爆。进线咀应压平行压紧，两压紧螺丝入扣差应不大于5mm，否则为不完好。 24、当进线咀已全部压紧仍不能将密封圈压紧时，只能用一个厚度适当，不开口的金属圈来调整，不得充填其它杂物（包括再加密封圈等）。金属圈的内外径应与接线咀入壁规格一致，螺旋式接线咀也只限装接一个金属圈，否则均属失爆。 25、卡兰式进线咀以压紧胶圈后一般用单手搬动进线咀上下左右晃动时，进线咀无明显晃动为准。螺旋式进线咀最少咬合扣数不得低于6扣，拧紧程度一般用单手向下用力拧不动为合格，否则均属失爆。 26、如进线咀外部缺损，且不影响防爆性能者为不完好。 27、凡有电缆压线板的电器，引入引出电缆必须用压线板压紧，压线板未压紧电缆，均属失爆，但不得把 电缆压扁，如紧后电缆的直径不得超过10％、超过10％属不完好。 28、紧固件应齐全、完整、可靠、同一部位的紧固件（螺母、螺拴）其规格要求一致。螺拴的裸露部分一般不得超过三扣，否则，本设备为不完好。凡用螺拴联接紧固的部件，其间有弹性物者（如密封圈和橡套电缆）可不再加弹簧垫圈。 29、隔爆外壳结合面的紧固件(螺栓、螺母)要露出一之三扣、不够为失爆。紧固螺钉伸入螺孔长度应不小于螺纹直径的尺寸（铸铁、铜、铝件等不小于直径的1.5倍）如螺孔深度不够螺纹直径尺寸，则螺钉必须拧满螺孔、否则、均属失爆。 30、隔爆结合面紧固件（螺拴）应加装弹簧垫圈或背帽（用弹簧垫圈时其规格应与螺拴保持一致，紧固程度应以将其压平为合格），螺拴松动、无弹簧垫圈（或背帽）和弹垫不合格均为失爆。 31、低压隔爆开关接线腔不允许由电源侧进出线至负荷侧接线，或由负荷侧进出线至电源侧接线，磁力起动器的小接线咀严禁进出动力线。否则均属失爆。 32、橡套电缆的护套伸入接线腔器壁内要符合5～15mm的要求，小于5mm为失爆、大于15mm为不完好。当粗电缆穿不进接线咀时，可将伸入器壁部分的护套锉细， 33、接线应整齐（不扭弯）、紧固，导电良好、无毛刺、卡爪（或平垫圈）弹簧垫圈（双帽）齐全（使用线鼻子可不用平垫圈）。接线后、卡爪（或平垫圈）不压绝缘胶皮，芯线裸露距卡爪（或平垫圈）不大于10mm；否则出现以上不符合要求之一者均属不完好。 34、两相抵压导线裸露部分的空气间隙；500伏以下不小于6mm；500伏以上不小于10mm.否则为失爆 35高压电缆的连接，一律采用压接技术，接线柱使用压线板接线时，压板凹面一律朝下，否则为不完好。 36、接线腔接地线的长度应适宜，以松开接线咀卡兰拉动电缆后，三根火线拉紧或松脱时，以接地线不掉下为宜。接地螺拴、螺母、电圈不允许涂绝缘物。卡爪（或平垫圈）要镀锌或镀锡，如出现不符合以上要求者均为不完好。 38、采用铠装电缆供电时，使用密封圈要全部套在铅（铝）包上，或者用绝缘胶浇灌至三叉口以上。未使用的接线咀应用同等厚度的法兰盘和堵板或用绝缘胶堵死，否则为失爆。
