自动喷水系统

自动喷水灭火系统检查要点检查自动喷水灭火系统是保障火灾安全的重要环节之一。

下面是对自动喷水灭火系统检查的要点进行详细讲解：一、系统整体检查1. 检查消防水泵及电源：检查消防水泵是否正常工作，并且检查与其配套的电源是否正常供电。

2. 检查水源供给：确认自动喷水灭火系统的水源供给是否畅通，并且检查水源是否具有足够的水量和压力。

3. 检查管路连接：检查消防水源与消防水泵之间的管路连接是否正常，并且检查管路是否存在漏水、松动或损坏等问题。

4. 检查消防水箱：检查自动喷水灭火系统的消防水箱，确认水箱是否完好无损，并且检查水位是否在正常范围内。

5. 检查喷头：检查自动喷水灭火系统的喷头，确认喷头是否正常，是否有松动或堵塞等问题。

二、自动控制系统检查1. 检查控制面板：检查自动喷水灭火系统的控制面板，确认面板是否正常工作，并且检查面板上的指示灯是否正常亮起。

2. 检查控制传感器：检查自动喷水灭火系统的控制传感器，确认传感器是否正常工作，并且检查传感器的灵敏度是否调整合适。

3. 检查控制信号线路：检查自动喷水灭火系统的控制信号线路，确认线路是否正常连接，并且检查是否存在断线、短路或接触不良等问题。

4. 检查控制逻辑：检查自动喷水灭火系统的控制逻辑，确认逻辑是否正确，并且检查控制面板上的设置参数是否与实际情况相符。

三、喷水系统检查1. 检查喷水管路：检查自动喷水灭火系统的喷水管路，确认管路是否正常，是否存在漏水、松动或损坏等问题。

2. 检查喷水阀门：检查自动喷水灭火系统的喷水阀门，确认阀门是否正常，是否存在堵塞或无法关闭的问题。

3. 检查喷水喷头：检查自动喷水灭火系统的喷水喷头，确认喷头是否正常，是否存在松动或堵塞等问题。

4. 检查喷水压力：检查自动喷水灭火系统的喷水压力，确认压力是否在正常范围内。

四、系统测试1. 手动测试：进行手动测试，确认自动喷水灭火系统是否能够正常启动，并且确认系统的喷水压力是否符合要求。

下列关于自动喷水灭火系统维护管理的说法
有一些问题正确：
1. 自动喷水灭火系统的维护管理是必要的，以确保在火灾发生时系统能够正常运作。

2. 维护管理包括定期检查喷水头、水泵、管道和控制设备等组成部分，以确保其正常运行。

3. 维护管理还包括保持喷水系统的清洁和干燥，以防止发生堵塞或损坏。

4. 定期进行系统的试运行和测试是维护管理的一部分，以确保系统在需要时能够立即响应。

5. 维护管理还涉及定期更换系统内使用的消防水和其他耗材，以确保其有效性。

6. 在维护管理过程中，还应进行员工培训和教育，以确保他们了解系统的操作和应急程序。

不正确的说法：
1. 自动喷水灭火系统的维护管理不是必要的，因为它们几乎不会出现故障。

2. 喷水系统只需要在出现故障时才需要进行维护，否则不需要
进行定期维护。

3. 维护管理可以随意进行，没有固定的维护计划或程序。

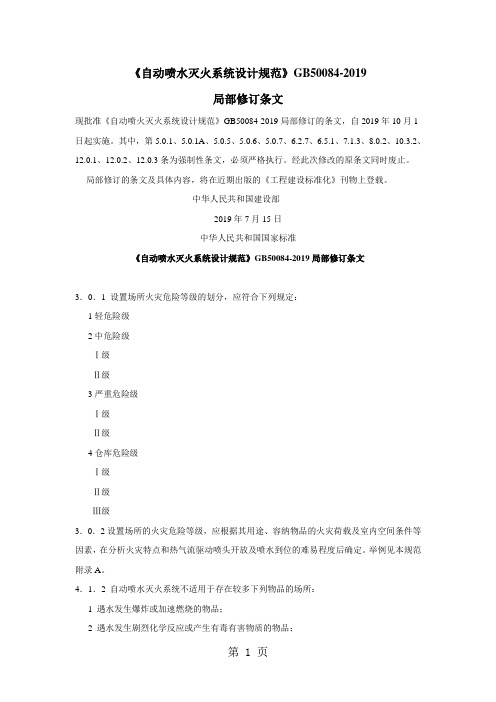

《自动喷水灭火系统设计规范》GB50084-2019局部修订条文现批准《自动喷火灭火系统设计规范》GB50084-2019局部修订的条文，自2019年10月1日起实施。

其中，第5.0.1、5.0.1A、5.0.5、5.0.6、5.0.7、6.2.7、6.5.1、7.1.3、8.0.2、10.3.2、12.0.1、12.0.2、12.0.3条为强制性条文，必须严格执行。

经此次修改的原条文同时废止。

局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。

中华人民共和国建设部2019年7月15日中华人民共和国国家标准《自动喷水灭火系统设计规范》GB50084-2019局部修订条文3．0．1 设置场所火灾危险等级的划分，应符合下列规定：1 轻危险级2 中危险级Ⅰ级Ⅱ级3 严重危险级Ⅰ级Ⅱ级4 仓库危险级Ⅰ级Ⅱ级Ⅲ级3．0．2 设置场所的火灾危险等级，应根据其用途、容纳物品的火灾荷载及室内空间条件等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。

举例见本规范附录A。

4．1．2 自动喷水灭火系统不适用于存在较多下列物品的场所：1 遇水发生爆炸或加速燃烧的物品；2 遇水发生剧烈化学反应或产生有毒有害物质的物品；3 洒水将导至喷溅或沸溢的液体。

4．2．1 环境温度不低于4℃，且不高于70℃的场所应采用湿式系统。

4．2．2 环境温度低于4℃，或高于70℃的场所应采用干式系统。

4．2．5 具有下列条件之一的场所，应采用雨淋系统：1 火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域；2 室内净空高度超过本规范6.1.1条的规定，且必须迅速扑救初期火灾；3 严重危险级Ⅱ级。

4．2．6 符合本规范5.0.6规定条件的仓库，当设置自动喷水灭火系统时，宜采用早期抑制快速响应喷头，并宜采用湿式系统。

4．2．9 自动喷水灭火系统应有下列组件、配件和设施：1 应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置，以及管道、供水设施；3 应设有泄水阀（或泄水口）、排气阀（或排气口）和排污口；4 干式系统和预作用系统的配水管道应设快速排气阀，有压充气管道的快速排气阀入口前应设电动阀。

产品介绍：1、闭式自动喷水——泡沫联用系统是广泛用于柴油机房、炼油厂、油罐区、运油轮、加油站、海上采油平台等可燃液体存在的场所；也常用于高危险的厂房或设备，如停车场、车库、飞机库、危险品仓库、电厂、发电机房、化工厂等场所。

闭式自动喷水——泡沫联用系统具有能迅速扑灭油类（易燃液体）火灾，灭火效率高、节约用水、设备投入与维护、保养费用低等优点。

2、闭式自动喷水——泡沫联用系统的构成闭式自动喷水——泡沫联用系统是将低倍数比例混合装置（有隔膜）与自动喷水灭火系统进行有机的结合，并选用泡沫和水喷淋两用喷头的一种新型的高效灭火系统。

它主要有消防泵组、供液装置、压力式比例混合器、雨淋阀装置、压力信号发生器、水流指示器、泡沫和水两用喷头、各种阀、管道及附件组成。

3、闭式自动喷水——泡沫联用系统的原理：闭式自动喷水——泡沫联用系统的工作原理：当闭式喷头的玻璃球因火灾而爆破后，系统侧管网内的水向爆破的喷头流动（湿式报警阀同时被打开，从报警口流出的水经延时后驱动水力警铃报警），，安装于支管上的水流指示器将水流信号传输到灭火控制器，延时器记时，延时期满后，控制器向电磁阀发出开启指令，打开电器阀，两用控制阀打开，释放泡沫储罐内处于受压状态的泡沫灭火剂，泡沫灭火剂经管道流向比例混合器，形成一定比例的泡沫混合液流向喷头，并通过已爆破的喷头（或开式喷头）实施灭火，。

系统配有应急启动球阀，当电磁阀失效时，可用应急开启释放泡沫灭火剂。

系统可通过消防控制中心的灭火控制器对电磁阀的开关进行转换，则可产生泡沫喷淋-自动喷水-泡沫喷淋-自动喷水交叉灭火的效果。

电磁阀常开时系统等同于泡沫喷淋系统，，电磁阀常闭时系统等同自动喷水灭火系统。

环境条件：1. 环境温度为5℃-40℃；2. 相对湿度为20%-90%；3. 液体温度为5℃-70℃；4. 调节流量为3-10m3；5. 工作压力最大1.6MPa；6. 压力调节精度<0.01MPa；订货须知：1.订货前请详细阅读本手册，清楚标明规格，、型号、数量及产品的包装形式。

1、自动喷水灭火系统设计应注意的问题摘要: 结合设计实践,对自动喷水灭火系统的喷头布置、水泵接合器、最不利点处喷头的工作压力等问题进行了分析与探讨,提出了一些设计思路和方法。

自动喷水灭火系统具有自动探火报警和自动喷水控制灭火的优良性能,是当今国际上应用范围最广、用量很多,且造价低廉的自动灭火系统。

在性质重要或火灾危险性较大、人员密集而不易疏散、外部增援灭火与救生较困难的建筑物或场所内宜设置自动喷水灭火系统。

1 喷头布置喷头布置是否合理、正确,将决定喷头能否及时动作,能否按规定的强度喷水,这直接关系到喷淋系统的成败。

喷头布置包括平面布置和垂直布置两个方面,总的原则是“喷头应布置在顶板或吊顶下易于接触到火灾热气流并有利于均匀布水的位置”,应防止各种障碍物对喷水形成阻挡而削弱喷淋系统的灭火能力。

平面布置要求设置场所喷头洒水不留漏喷的空白点,也不出现过多的重复覆盖面积。

实际工程设计中根据建筑平面,可灵活采用正方形、矩形或平行四边形,对于喷头在配水支管上的最大间距及配水支管最大间距按不同的喷水强度分别做出规定(见表1) 。

由于喷头的布置受其他因素的影响较大,实际设计中喷头常常不能按一个固定的距离来布置,另外工程设计需要给二次装修留有余地。

根据笔者的实际设计经验及对《喷淋规范》第7. 1. 2 条文说明的理解和推算,喷头间距不宜按规范规定的最大距离设置,这样做不易达到规范要求的喷水强度。

竖向布置要求“直立型、下垂型标准喷头,其溅水盘与顶板的距离不应小于75 mm ,且不应大于150 mm”,距离过小不易安装维护,且洒水易受影响;距离过大则升温较慢,甚至不能接触到热烟气流,使喷头不能及时开放。

《喷淋规范》第7. 1. 7 条规定“货架内喷头上方如有孔洞、缝隙,应在喷头的上方设置集热挡水板”,但在实际工程设计中还有很多场所也设置了集热挡水板,这种做法不但没有规范依据,而且也违背了设计者的设计意图。

若起火点不是正对着喷头,那么上升的热烟气流就不会集中到一个倒扣的盘子里,既遮挡了热烟气流的水平流动,而且在喷头处形成空气流动死角,大大延缓了喷头开启时间,这对灭火是非常不利的,因此对集热挡水板的设置还需依据现行规范,结合实际情况分析后确定。

自动喷水湿式系统的工作原理
自动喷水湿式系统是一种常用于灭火的消防装置，其工作原理主要由以下几个步骤组成：
1. 喷头感应：自动喷水湿式系统中的喷头通常由一个玻璃球和一个封闭的装置组成。

当火灾爆发时，火焰的高温使得玻璃球迅速破裂，释放装置内部的压力。

2. 水流释放：一旦玻璃球破裂，封闭装置内的压力会快速释放，进而使阀门打开。

此时，系统中的水开始流动，并通过喷头进行喷洒。

3. 喷洒模式：自动喷水湿式系统可采用不同的喷洒模式，如喷头可以呈雾状喷射或直线喷射。

这种多样化的喷洒模式旨在适应不同类型火灾的需求。

4. 灭火过程：一旦水开始喷洒，它会在火灾源附近形成水幕，从而有效隔离火焰和燃料。

同时，喷水还能降低火焰温度，抑制火势的蔓延并最终扑灭火灾。

自动喷水湿式系统的工作原理基于火灾的温度感应和压力释放，使得喷头能够在火灾爆发时迅速响应并释放灭火水流。

通过喷洒水幕和抑制火焰温度，这种系统是一种高效可靠的灭火装置。

UDC中华人民共和国国家标准P GB50261 – 2017自动喷水灭火系统施工及验收规范Code for installation and commissioningof sprinkler systems2017– 05 –27 发布2018 – 01 –01 实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准自动喷水灭火系统施工及验收规范Code for installation and commissioning of sprinkler systemsGB 50261-2017主编部门：中华人民共和国公安部批准部门：中华人民共和国住房和城乡建设部施行日期：2018年1月1日2017北京中华人民共和国住房和城乡建设部公告第1577号住房城乡建设部关于发布国家标准《自动喷水灭火系统施工及验收规范》的公告现批准《自动喷水灭火系统施工及验收规范》为国家标准，编号为GB 50261—2017，自2018年1月1日起实施。

其中，第3.2.7、5.2.1、5.2.2、5.2.3、6.1.1、8.0.1条为强制性条文，必须严格执行。

原国家标准《自动喷水灭火系统施工用验收规范》GB 50261—2005同时废止。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部2017年5月27日前言根据住房和城乡建设部《关于印发〈2008年工程建设标准规范制订、修订计划（第一批）〉的通知》（建标〔2008〕102号）的要求，本规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，对《自动喷水灭火系统施工及验收规范》GB 50261—2005进行了修订。

本规范的主要技术内容包括：总则、术语、基本规定、供水设施安装与施工、管网及系统组件安装、系统试压和冲洗、系统调试、系统验收、维护管理以及相关附录。

本次修订主要内容有：1.增加了英文目录；2.增加了早期抑制快速响应喷头（ESFR）的安装要求；3.增加了铜管、不锈钢管、涂覆钢管、氯化聚氯乙烯（PVC-C）管、消防洒水软管的安装要求；4.对流量压力检测装置的设置要求进行了修订；5.修订了干式和预作用系统管道充水时间的要求；6.对规范附录的表格进行修订，使其可操作性更强；7.增加了维护管理的检查方法的内容；8.修改规范中不便操作的一些条款；9.取消了原第3.1.2条，把原第8.0.13条的强制性条文改为非强制性条文；10.协调了与其他规范、标准的关系。
