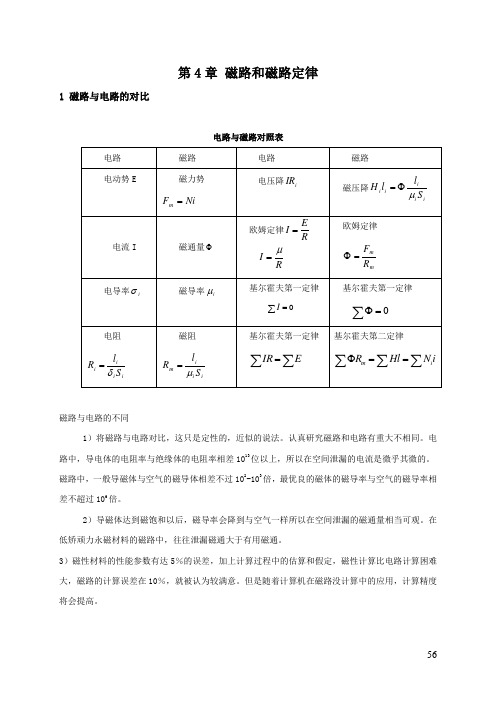

第4章磁路和磁路定律1 磁路与电路的对比电路与磁路对照表磁路与电路的不同1）将磁路与电路对比，这只是定性的，近似的说法。
认真研究磁路和电路有重大不相同。
电路中，导电体的电阻率与绝缘体的电阻率相差1013位以上，所以在空间泄漏的电流是微乎其微的。
磁路中，一般导磁体与空气的磁导体相差不过102-103倍，最优良的磁体的磁导率与空气的磁导率相差不超过106倍。
2）导磁体达到磁饱和以后，磁导率会降到与空气一样所以在空间泄漏的磁通量相当可观。
在低矫顽力永磁材料的磁路中，往往泄漏磁通大于有用磁通。
3）磁性材料的性能参数有达5％的误差，加上计算过程中的估算和假定，磁性计算比电路计算困难大，磁路的计算误差在10％，就被认为较满意。
但是随着计算机在磁路没计算中的应用，计算精度将会提高。
2 磁路的概念观察两种现象：a)在通电螺线管内腔的中部，电流产生的磁力线平行无螺线管的轴线，磁场线渐进螺线管两端时变成的散开的曲线，曲线在螺线管外部空间相接。
如果将一根长铁心插入通电螺线管中，并且让铁心闭合，则泄漏到空间的磁力线很少，由上，我们定义，不管有无铁心，磁力经过的路线，让我们成为磁路。
b)用永磁性作磁源，也产生上述现象。
图1 等效磁路图1 a)给出了永磁体单独存在时的情况。
图b)将永磁体放入软磁体回路的间隙中，磁力线的大部分通过软磁体和永磁体构成的回路。
以上两种也是表示磁回路。
图中磁力线密度表示磁通量的密度。
广义的讲，磁通量所通过的磁介质的路经叫磁路。
磁路是许多以电磁原理作成的机械、器件如电机，电器，磁电式仪表等的主要组成部分之一。
各种磁路传递着磁力线，发挥着应有的机能。
大多数磁路含有磁性材料和工作气隙，完全由磁性材料构成的闭合磁路的情况也有不少。
凡含有空隙的磁路，一部分磁通量作为有用磁场，还有一部分磁通量在空隙的附近泄漏在空间，形成漏磁通。
图2 磁路3磁路欧姆定律软磁圆环，截面积S 平均周长l 磁导率μ线圈匝N 电流为i 则圆环内的磁场H 为 :lNiH =(4-1) H 的方面与环的轴线平行。
电工技术基础试题库1——填空题一、填空题-直流电路11001．电流流通的称为电路。
11002．电路由、、和组成。
11003．电路通常有以下三种状态：、和。
其中时，电路中会有大电流，从而损坏电源和导线，应尽量避免。
11004．200mA= A；150µA= mA。
11005．10kV= V, 3.6V= mV。
11006．电路中某点的电位，就是该点与之间的电压。
11007．当电压值为负值时，说明电压的实际方向与参考方向。
11008．已知V a=5V ，V b=10V，则U ab= V，U ba= V。
11009．电流在一段电路上所做的功，与这段电路两端的电压、电流成比，与通电时间成比。
11010．电流在内所做的功叫做电功率。
11011．已知电路中A点电位为10V，AB两点间电压U AB=-10V，则B点电位为 V。
11012．电动势的方向从极指向极，即电位的方向。
11013．若V a =5伏，V b =3伏,则U ab = 伏，U ba = 伏。
11014．“220V，40W”的白炽灯，正常工作时电路中流过的电流I= A。
11015．根据导电性能的不同，物质分为、和。
11016．一段电阻为4Ω的导线，如果将它对折后接入电路，其电阻是Ω。
11017．导体材料及长度一定，导体横截面积越小，则导体的电阻值。
11018．如图2-30所示，U AB= ，U BA= ，U2= 。
图2-30 题1.（1）图11019．如图2-31所示，U AB= ，U BA= 。
图2-31 题1.（2）图11020．如图2-32所示，U r= ，U DF= 。
图2-32题1.（3）图11021．如图2-33所示，E=1.5V，R1=3Ω，R2=2Ω，I= 。
图2-33 题1.（4）图11022．电阻在电路中的连接方式有、和混联。
11023．串联电路中的处处相等，总电压等于各电阻上之和。
11024．三个电阻R1=3Ω，R2=2Ω,R3=1Ω,串联后接到U=6V的直流电源上，则总电阻R= ,电路中电流I= 。
第1章 直流电路一、 填空题：1. 任何一个完整的电路都必须有 、 和 3个基本部分组成。
电路的作用是对电能进行 、 和 ；对电信号进行 、和 。
2. 电路有 、 和 三种工作状态。
当电路中电流0R U I S 、端电压U ＝0时，此种状态称作 ，这种情况下电源产生的功率全部消耗在 _____上。
3.从耗能的观点来讲，电阻元件为 元件；电感和电容元件为 元件。
4. 电路图上标示的电流、电压方向称为 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 方向。
二、选择题：1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（ ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（ ）功率。
A 、吸收；B 、发出。
2. 当电流源开路时，该电流源内部（ ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。
3. 某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ ）A 、50mA ；B 、2.5mA ；C 、250mA 。
三、简答题1. 什么是电流参考方向？什么是关联参考方向？2.为什么不能使实际电压源短路？四、计算题1. 已知电路如图1.4所示，其中E 1=15V ，E 2=65V ，R 1=5Ω，R 2=R 3=10Ω。
试求R 1、R 2和R 3三个电阻上的电压。
2. 试用支路电流法，求图1.6电路中的电流I3。
3. 已知电路如图1.10所示。
试应用叠加原理计算支路电流I和电流源的电压U。
教材P25页24、25、28第2章正弦交流电路一、填空题：1. 表征正弦交流电振荡幅度的量是它的；表征正弦交流电随时间变化快慢程度的量是；表征正弦交流电起始位置时的量称为它的。
三者称为正弦量的。
2. 在RLC串联电路中，已知电流为5A，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为，该电路为性电路。
电路中吸收的有功功率为，吸收的无功功率为。
磁路与变压器练习题一、填空题1.线圈产生感应电动势的大小正比于通过线圈的。
2.磁路的磁通等于__ ___与___ __之比，这就是磁路的欧姆定律。
3.变压器是由和组成的。
4.变压器有、和的作用。
5.变压器的铁心既是，又是，它由和组成。
6.变压器空载运行时，其较小，所以空载时的损耗近似等于。
7.变压器铁心导磁性能越好，其励磁电抗越，励磁电流越。
8.变压器的原副边虽然没有直接电的联系，但当负载增加，副边电流就会增加，原边电流_____。
9.变压器的原副边虽然没有直接电的联系，但当负载减少，副边电流就会减小，原边电流_____。
10.变压器在电力系统中主要作用是，以利于功率的传输。
二、选择题1.变压器的基本工作原理是。
(Ａ)电磁感应 (Ｂ)电流的磁效应 (Ｃ)能量平衡 (Ｄ)电流的热效应2.有一空载变压器原边额定电压为380Ｖ。
并测得原绕组Ｒ＝10Ω，试问原边电流应为_____。
(Ａ)大于38A (Ｂ)等于38A (Ｃ)大大低于38A3.某单相变压器额定电压380/220Ｖ，额定频率为50ＨZ。
如将低压边接到380Ｖ交流电源上，将出现___。
(Ａ)主磁通增加，空载电流减小 (Ｂ)主磁通增加，空载电流增加。
(Ｃ)主磁通减小，空载电流减小。
4.某单相变压器额定电压380/220Ｖ，额定频率为50ＨZ。
如电源为额定电压，但频率比额定值高２０％，将出现_____。
(Ａ)主磁通和励磁电流均增加。
(Ｂ)主磁通和励磁电流均减小。
(Ｃ)主磁通增加，而励磁电流减小。
5.如将380/220V的单相变压器原边接于380Ｖ直流电源上，将出现_______.(Ａ)原边电流为零。
(Ｂ) 副边电压为220Ｖ。
(Ｃ)原边电流很大, 副边电压为零。
6.当电源电压的有效值和电源频率不变时，变压器负载运行和空载运行时的主磁通是______。
(Ａ)完全相同 (Ｂ)基本不变 (Ｃ)负载运行比空载时大 (Ｄ)空载运行比负载时大7.变压器在负载运行时，原边与副边在电路上没有直接联系，但原边电流能随副边电流的增减而成比例的增减，这是由于______。
《电机学》复习题一、磁路与变压器1、变压器就是利用___________ 原理来升高或降低电压的一种静止的电能转换器。
2、_____ 是所有变压器中用途最广、生产量最大的一种变压器。
（A）电力变压器；（B）整流变压器；（C）电炉变压器；（D ）高压试验变压器3、变压器铁芯多采用交叠式装配，使各层的接缝不在同一地点，可增大激磁电流。
（）4、为了绝缘方便，变压器低压绕组紧靠铁芯，高压绕组则套在低压绕组的外面。
（）5、在三相变压器中，额定电压都是指线电压。
（）6、在三相变压器中，额定电流都是指相电流。
（）7、三相变压器其铭牌数据S N =5000kVA，U IN /U2N =66/10.5 kV，一次侧为Y接法，二次侧为△接法，则二次侧的额定电流为_____________ 。
（A）375A ；（B）297.4A ；（C）43.74A ；（D）274.93A。
&三相变压器其铭牌数据S N =50kVA，U IN /U2N =10000/400 V，一次侧、二次侧都为Y接法，则一次侧的额定电流为___________ 。
（A） 4.89A ；（B） 2.89A ；（C）42.17A ；（D）72.17A。
9、变压器从一次侧到二次侧的能量传递过程是依靠___________ 的媒介而实现的。
10、变压器在铁芯饱和时，为了得到正弦变化的磁通，磁化电流中的高次谐波分量，尤其是_________ 是必需的。
11、变压器在铁芯饱和时，如果磁化电流为纯粹的正弦波，则磁通便为一正弦波。
（）12、变压器在感性负载时，二次侧端电压一定低于二次侧的感应电势。
（）13、变压器在容性负载时，二次侧端电压一定低于二次侧的感应电势。
（）14、变压器空载试验可以测定变压器的变压比、空载电流、空载损耗以及15、为了安全，变压器的空载试验一般都在低压侧进行。
（）16、为了测量方便，变压器负载试验时一般都是把低压侧接电源，而令高压侧短路。
