某高校5000m3d食堂废水处理工艺设计

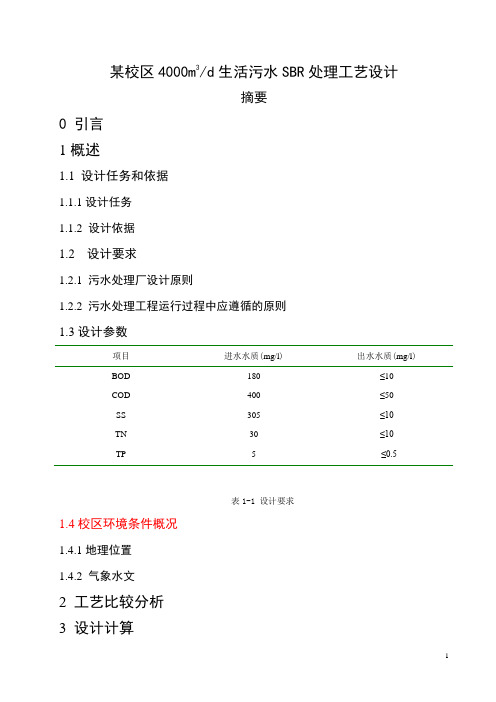

某校区4000m3/d生活污水SBR处理工艺设计摘要0 引言1概述1.1 设计任务和依据1.1.1设计任务1.1.2设计依据1.2 设计要求1.2.1 污水处理厂设计原则1.2.2 污水处理工程运行过程中应遵循的原则1.3设计参数项目进水水质(mg/l) 出水水质(mg/l)BOD COD SS TN TP180400305305≤10≤50≤10≤10≤0.5表1-1 设计要求1.4校区环境条件概况1.4.1地理位置1.4.2 气象水文2 工艺比较分析3 设计计算3.1原始设计参数原水量Q=4000m3/d=166.7m3/h =0.046 m3/s流量总变化系数为Kz = 1.7设计流量Q max = Kz Q=1.7×0.046 m3/s =0.078m3/s3.2 格栅3.2.1设计说明格栅（见图3-1）一般斜置在进水泵站之前，主要对水泵起保护作用，截去生活水中较大的悬浮物，它本身的水流阻力并不大，水头损失只有几厘米，阻力主要产生于筛余物堵塞栅条，一般当格栅的水头损失达到10~15厘米时就该清洗。

格栅按形状可分为平面格栅和曲面格栅两种，按格栅栅条间隙可分为粗格栅（50~100mm），中格栅（10~40mm），细格栅（3~10mm）三种。

图3-1 格栅结构示意图根据清洗方法，格栅和筛网都可设计成人工清渣和机械清渣两类，当污染物量大时，一般应采用机械清渣，以减少人工劳动量。

本设计栅渣量大于0.2m3/d,为改善劳动与卫生条件，选用机械清渣，由于设计流量小，悬浮物相对较少，采用一组中格栅，既可达到保护泵房的作用，又经济可行，设置一套带有人工清渣格栅的旁通事故槽，便于排除故障。

栅渣量与地区特点，格栅的间隙大小，污水流量以及下水道系统的类型等因素有关，在无当地资料时，可采用：（1） 格栅间隙16~25mm ，处理0.10-0.05栅渣/103m 3污水 （2）格栅间隙30~50mm ，处理0.03-0.01栅渣/103m 3污水栅渣的含水率一般为80%，容重约为960kg/ m 3。

校园污水处理设计一、背景介绍校园污水处理是指对校园内产生的废水进行处理，以达到国家和地方的环境排放标准，保护环境和人类健康的目的。

本文将针对某校园的污水处理需求进行设计，并提出相应的处理方案。

二、校园污水特点分析1. 污水来源：校园污水主要来自学生宿舍、教学楼、实验室、食堂等场所。

2. 污水组成：校园污水主要包含有机物、悬浮物、营养物质、微生物、重金属等。

3. 污水量：校园污水量与学生人数、教职工人数、校园面积等因素有关，需准确测算。

三、校园污水处理方案设计1. 初级处理：初级处理主要针对污水中的悬浮物和固体颗粒进行去除，常用的方法包括格栅过滤、沉砂池和沉淀池等。

a. 格栅过滤：通过设置格栅，将污水中的大颗粒物拦截下来，以减少后续处理工艺的负担。

b. 沉砂池：利用重力沉降原理，使污水中的沙子和砂石沉淀到池底，减少悬浮物的含量。

c. 沉淀池：通过延长水流停留时间，使污水中的悬浮物和颗粒物沉淀到池底，提高水质。

2. 中级处理：中级处理主要针对污水中的有机物和营养物质进行去除，常用的方法包括活性污泥法、生物膜法和人工湿地等。

a. 活性污泥法：利用微生物降解有机物，通过曝气和沉淀等工艺，将污水中的有机物去除。

b. 生物膜法：利用生物膜上的微生物降解有机物，同时提供了较大的附着面积，提高了处理效率。

c. 人工湿地：通过植物根系和微生物的共同作用，将污水中的有机物和营养物质去除，同时起到景观美化的作用。

3. 高级处理：高级处理主要针对污水中的微生物和重金属进行去除，常用的方法包括消毒和吸附等。

a. 消毒：利用紫外线、臭氧或者氯等消毒剂对污水进行处理，杀灭其中的病原微生物，确保出水水质安全。

b. 吸附：利用吸附剂对污水中的重金属进行吸附，降低其浓度，以达到排放标准。

四、校园污水处理设备选型根据校园污水特点和处理方案，可以选择以下设备进行处理：1. 格栅过滤设备：选用具有自动清理功能的格栅过滤器，以减少人工维护成本。

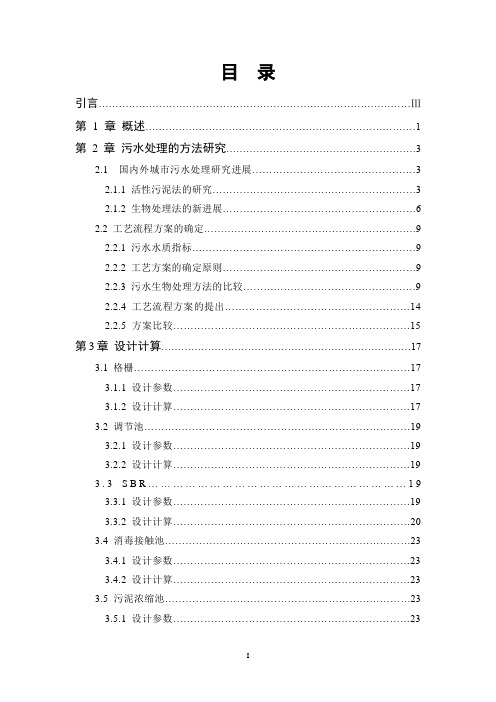

目录引言 (Ⅲ)第1章概述 (1)第2章污水处理的方法研究 (3)2.1 国内外城市污水处理研究进展 (3)2.1.1活性污泥法的研究 (3)2.1.2生物处理法的新进展 (6)2.2 工艺流程方案的确定 (9)2.2.1污水水质指标 (9)2.2.2工艺方案的确定原则 (9)2.2.3 污水生物处理方法的比较 (9)2.2.4 工艺流程方案的提出 (14)2.2.5 方案比较 (15)第3章设计计算 (17)3.1格栅 (17)3.1.1设计参数 (17)3.1.2设计计算 (17)3.2调节池 (19)3.2.1设计参数 (19)3.2.2设计计算 (19)3.3S B R (19)3.3.1设计参数 (19)3.3.2设计计算 (20)3.4 消毒接触池 (23)3.4.1设计参数 (23)3.4.2设计计算 (23)3.5 污泥浓缩池 (23)3.5.1设计参数 (23)3.5.2设计计算 (24)第4章平面布置结论 (25)致谢 (26)参考文献 (27)附录 (28)某高校5000m3/d食堂废水处理工艺设计摘要：食堂废水的处理近年来越来越受到重视。

食堂废水的特点是可生化性好，适合采用生物处理的方法如：活性污泥法、生物膜法等。

SBR有很多的优点，例如SBR工艺运行稳定，对有机物的去除效果好，抗冲击负荷能力强，产泥量小，不发生污泥膨胀，反应推动力大，能在低温环境中长期运行，并保持高的处理效率。

与其他二级处理相比SBR工艺投资少、运行费用低、管理方便。

根据设计任务，本设计选用SBR做为食堂废水污水的处理工艺，具有投资少，运行费用低，自动化程度高，噪音小的特点，并且处理水质能达到国家规定的排放标准。

本设计说明书重点说明了SBR工艺在处理食堂废水时所采用的运行参数、设计的计算方法和过程，以及一些常用水处理构筑物的设计计算方法，通过设计能达到预期的处理效果。

关键词：食堂废水活性污泥法SBR5000m3/d of 食堂wa stewater treatment processAbstract：The processing of dining room waste water more and more is valued in recent years.The characteristics of dining room waste water is can bio-chemical good, the method of in keeping with adoption living creature processing such as:Live and dirty mire method, living creature film method...etc..The SBR has a lot of advantages, for example the SBR craft circulate a stability and clean organic matter effective, anti- impact the carrying capacity be strong and produce amount of mire small, don't take place a dirty mire inflation, respond motivation greatly, can circulate over a long period of time in the low temperature environment, and keep a high processing pare a SBR craft an investment with other second class processings little, circulate expenses low, management convenience.According to the design mission, this design chooses to be used as dining room waste water the processing craft of sewage with the SBR and have investment little, circulate expenses is low, automation degree Gao, the noise small characteristics, and handle fluid matter can attain the exhaustion standard of nation provision.The this design manual point explained SBR craft the movement parameter adopt while handle dining room waste water, design of calculation method and process, and some in common use water processings construct the design calculation of thing method, pass the design can attain anticipant processing effect.Keyword：Waste water Dirty mire SBR引言水是人类的生命之源，它孕育和滋养了地球上的一切生物，并从各个方面为人类服务。

目录1.工程概况 (2)1.1污水处理厂规模概述 (2)2.渗滤液处理工艺简介及方案比选 (3)2.1.生物法 (4)2.2物理化学法 (6)2.3.垃圾渗滤液处理的方案介绍及方案比选 (7)方案一：预处理+氨吹脱+UASB+SBR+消毒除臭 (7)方案二：预处理+ABR+氨吹脱+MBR+臭氧氧化 (8)方案三：预处理+氨吹脱+UASB+循环式活性污泥法(CASS) (9)3.主要构筑物说明及设计算 (10)3.1工艺流程图 (10)3.2主要构筑物说明 (11)3.3设计计算说明书 (13)3.3.1格栅 (13)3.3.2调节池 (16)3.3.3辐流式初沉池 (17)3.3.4氨吹脱塔 (19)3.3.5 UASB反应器 (20)3.3.6 SBR反应池 (25)3.3.7 消毒池 (29)3.3.8 污泥处理构筑物 (29)垃圾渗滤液处理工程设计说明书设计题目：某日处理水量5000m3的垃圾渗滤液水处理站工程设计。

1.工程概况1.1污水处理厂规模概述本设计方案是湖北省武汉市蔡甸区鑫源垃圾填埋场垃圾渗滤液处理工程设计方案，该垃圾填埋场处理规模约60000t/d，服务年限越为15年，垃圾渗滤液处理量为5000m3/d。

垃圾填埋场的进场垃圾主要为城市生活垃圾，包括居民生活垃圾如食物，纸屑，布料，木料，废器具等，还包括类似树叶，泥沙，包装袋，装饰板等其他垃圾，食物垃圾占比重大，有机物含量远高于无机物和其他成分。

1.2垃圾渗滤液来源，特点及成分分析垃圾渗滤液是指从垃圾填埋场中渗出的黑棕红色水溶液，成分复杂。

可生化性差，氨氮和有机物含量高。

通常情况，垃圾填埋场渗滤液的来源有降水或降雪、地表径流、地表灌溉、地下水、垃圾中原有的水分、覆盖材料中的水分、垃圾在填埋过程中降解生成的水。

根据该工程的实际情况分析，填埋场上游及附近没有地表径流分布，也没有大片农田，填埋场地势高于当地地下水位，故综合分析该厂垃圾渗滤液主要来源为降水降雪，垃圾中原有水分，覆盖材料中水分及降解中产生的水分。

某大学食堂生活污水(含油)技术方案及工程造价一、技术方案生活污水含油技术方案通常包括沉淀池、生物膜反应器和油水分离设备等工艺单元。

建议以下技术方案：1. 沉淀池生活污水经过物理处理后，含有的大颗粒悬浮物和一部分油脂将进入沉淀池。

利用重力作用，池内悬浮物会沉淀到池底，减轻下一步处理设备的负担。

建议沉淀池的设计流量为大于2000L/h，设备尺寸应根据实际情况进行具体的设计。

通常，池深应超过1.5米，沉淀时间至少为30分钟。

2. 生物膜反应器生活污水在沉淀池中去除了大部分悬浮物和油脂后，会进入生物膜反应器进行进一步处理。

生物膜反应器是一种重要的生物处理装置，是生物膜法污水处理技术的一种。

其主要作用是通过生物活性膜对水体中的有机物质和氮磷等营养盐进行生物降解，从而实现去污。

建议生物膜反应器的设计流量为大于2000L/h，设备尺寸应根据实际情况进行具体的设计。

生物膜反应器采用填料式反应器，填料采用经过特殊处理后的载体，该载体具有良好的生物附着能力和高比表面积，可为微生物提供生长基础和空间。

3. 油水分离设备生活污水中含有的油脂通常是难以降解的有机污染物，直接排放会对环境造成很大危害，涉及到环保污水处理问题。

为了处理掉这一难点问题，通常采取物理油水分离设备对生活污水中的油水进行分离。

建议采用的物理油水分离设备为旋流沉淀器或气浮分离器。

这两种分离设备都具有分离效果明显、结构简单等特点。

未分解的油脂、脂类和胆固醇等可以在分离设备中沉淀下来，以致达到油水分离的目的。

二、工程造价整个污水处理项目的工程造价由设备购置费、安装调试费、施工费、材料费、土建工程费等所组成。

通常，该工程使用的设备采用中档水平采购，价格约为 10 万-15 万，设备的安装及调试费用也在这个档次范围内。

工程施工费用约在 7 万-10 万之间，材料费用约在 3 万-5 万之间。

土建工程费用主要由沉淀池和生物膜反应器所需的土建工程费用而定，大致在 5 万-8 万之间。

封面作者：PanHongliang仅供个人学习****新校区污水处理方案一、概述****新校区位于********，紧靠****外环线内500M生态带，距现****校区西大门约8km。

新校区总规划面积2700亩，由教案实验区、科技园区、办公区、学生文体活动区、学生生活区及教职工生活区六大部分有机构成。

二、污水水量、水质及排放要求1、污水水量、水质 (1)污水水量根据提供的资料，确定污水处理工程设计处理量为：2000 m3/d 。

(2)污水水质污水水质指标暂参照城市污水水质确定，列表如下： 注：pH 值无单位2、排放要求污水处理站处理出水达到中华人民共和国国家标准《污水综合排放标准》1、****新校区提供的有关资料2、《中华人民共和国环境保护法》3、《中华人民共和国水污染防治法》4、中华人民共和国国家标准《污水综合排放标准》GB8978-19965、《给排水设计手册》及有关设计规范6、建筑结构荷载规范GBJ9－877、混凝土结构设计规范GBJIO －898、建筑地基基础设计规范GBJ7－899、建筑结构设计统一标准GB68－84 10、电气设计遵照中华人民共和国国家标准 11、工业企业设计卫生标准TJ36－79 12、建筑设计防火规范 GBJ16-87四、设计范围及原则1、设计范围：本方案设计包括污水处理工艺方案的选择和技术经济分析：(1)投资概算(2)运行成本分析，并提出主要的设备清单。

2、设计原则：(1)执行国家关于环境保护的政策，符合国家的有关法规、规范和标准。

(2)采用高效节能，易于管理，技术先进，成熟可靠的污水处理工艺。

(3)妥善处置污水处理过程中产生的栅渣、沉砂和污泥，避免对校区环境造成污染。

(4)采用工艺应符合总体规划环境要求，节约占地面积。

五、污水处理工艺流程及特点校区内生活污水与一般城市生活污水性质类似，主要来源于学生和教职工日常生活中卫生间冲洗、厨房和衣物洗涤等过程排放的污水，含大量有机污染物和悬浮颗粒污染物。

一．工程参数1、原水水量根据现有资料，该校区共有7000人，从《建筑给水排水设计手册》中查的陕西省居民用水定额取200L/（人·d），根据《室外排水规范》GB50014-2006中知排水量按照用水定额的80%-90%计算，此设计取80%，得出小区日排水量为Q=7000*200*80%/1000=1120m3/d=13L/s，根据《室外排水规范》GB50014-2006中下表所示取不均匀系数为2.0，则Q设计=Q*K=1120*2.0=2240m3/d，因考虑到设计应留有余量，故水量按照2400m3/d进行设计。

综合生活污水量总变化系数2、原水水质及处理要求注：根据类似校区生活污水处理案例，此类污水水质如下：COD：200～500mg/L，BOD：100～300mg/L，SS：100～250mg/L；5本设计水质确定如下：：180mg/L；SS：150mg/L；COD：220mg/L；BOD5处理要求是根据《污水综合排放标准》（GB8978---2005—一级标准A级）二．工艺流程图污水三、工艺参数设计工艺流程中各个处理单元的处理效率去除率/ 5% 35% 90% 30% /4PH（mg/L）进水 6.5-7.5出水6-9四．构筑物设计及列表构筑物明细表序号名称规格（L*B*H）材料数量1 格栅 2.6*0.52*0.7 砖混结构 22 调节池10*5*5.6 砖混结构 23 竖流式初沉池D=6 H=6.31钢筋混凝土 24 生物接触氧化池2*7*4.5 钢筋混凝土 1主要工艺设备表序号项目名称规格型号功率（kw）台（套）生产厂家1 格栅 HF-5002 2 江苏宜兴2 提升泵 LW100-110-10-5.5 5.5 2 广东中山3 鼓风机 C30-1.2 224 广东中山4 填料 YCDT 150mm 江苏宜兴5 污泥泵WZB125 30 2 广东中山6 ClO2发生器JYZ-50 3 1 江苏无锡7 电控系统 1 陕西西安8 管阀陕西西安9 回流泵4000JB-W1.5 1.5 1 江苏无锡10 机械脱水机LWL350-220N 11 1 江苏南京11 滗水器 GMP-200 0.37 1 广东广州12 曝气头 215 150个山东青岛平面及高程控制1.平面布置原则（1）以处理构筑物为主，辅助建筑物应服从处理构筑物（2）满足功能和水力上的要求（3）各构筑物相互联系应考虑日常管理工作的方便（4）应考虑构筑物与建筑物之间的风向、位置和间距（5）构筑物之间的管道应在走向简洁、距离短（6）各种管线的平面布置应避免相碰、互相干扰2 . 高程布置原则（1）利用地形地势.实现自流（2）协调整体布置，做到减少占地，减少工程投资与运行成本（3）考虑土方平衡，并考虑有利排放（4）再仔细计算预留余量的前提下，全部水头损失及原污水提升泵的全扬程都应力求缩小投资估算工程投资范围本工程项目投资范围包括：土建工程、设备购置、安装工程、工程设计、运行调试以及其他有关费用。

食堂废水处理设计方案问题描述随着社会经济的发展，食堂作为人们生活中重要的部分，所产生的废水越来越多。

如果不进行有效处理，就会产生严重的环境污染。

因此，对于食堂废水的处理问题，已经成为了一个必须解决的问题。

处理方案为了解决食堂产生的废水问题，可以通过以下方式进行处理：•采用化学净化方法，在废水中添加少量化学试剂，使得其中的有害物质被沉淀或者被分解，从而使水质得到净化。

•采用物理处理方法，通过沉淀池、格栅池等方式，将悬浮物和沉淀物过滤掉，从而使得废水得到净化。

•利用生化池进行处理，将废水通过生化反应，不断转化为可生物降解的物质，从而实现废水的净化。

经过比较分析，在三种处理方法中，采用生化反应的方法更为有效和环保。

因此，在食堂废水的处理方案中，我们建议采用生化池进行处理。

生化池处理的具体步骤1.初级处理:–设置格栅池，将污水中的大块废弃物，如蔬菜渣皮、骨头、菜叶等，进行初步拦截。

2.生化处理:–设置好生化池，通过微生物氧化分解，达到去除有机物的目的。

–建议采用好氧池和厌氧池交替进行处理，增加废水的降解效果。

–监测水质，确保处理效果。

3.消毒处理:–用光照或低浓度氯化物等消毒剂消毒后，废水可以回用或者排入水体。

设计参数1.设计处理能力:–根据产生废水的人数、用水量及其变化，并按照一定的处理负荷，来确定生化池的处理能力。

–建议每周至少进行2次配合生菌加剂进行治理，以维护处理质量。

2.设计尺寸:–根据设计处理能力，确定生化池的底面积、池深等基本参数，以此计算出所需建池面积。

–生化池的尺寸以及处理能力，通过计算和实际运作效果不断修正和优化。

经济效益对于食堂废水的处理方案，除了考虑环保外，还需要考虑经济效益。

经过调查和比较分析，使用生化池处理方案的经济效益最为显著，主要体现在以下方面:•利用自然生态环境进行废水净化，不需要额外消耗大量能源。

•采用生化池的方案成本低，相对于其它处理方案，投资也相对较小。

•可以节约排污费用，同时对于水资源的节约也有一定的贡献。

某大学55m3/d生活污水处理设计方案编制单位：有限公司编制人：编制日期：年月日目录第一章工程概况 (2)第二章设计依据、设计原则及设计范围 (2)第三章设计水量与水质 (4)第四章处理工艺的选择 (5)第五章处理工艺设施简要说明 (12)第六章系统技术性能参数说明 (15)第七章电器与控制 (20)第八章污水处理设施布置 (22)第九章环境影响分析 (22)第十章经营管理及运行成本分析 (24)第十一章方案特点及售后服务 (25)第十二章服务承诺 (26)第十三章主要设备及部件配置表 (28)第一章工程概况该区所排放污水主要为日常食堂污水，根据国家环境保护局的有关规定和相关条款，区内所排污水必需经处理达标后方可排入市政污水管道或纳入附近水域。

为严格遵守有关环境法规，保护环境，本着经济建设和环境保护同步进行的“三同时”原则。

我单位受建设方邀请，在进行初步调研，并经多项生活污水处理成功的实践经验的基础上，编制该区内生活污水设计方案，以供有关部门决策、实施。

针对该区生活区的具体污水水质的特点，本方案拟采用常规的“A/O”工艺，该处理工艺成熟实用，操作运行方便，日常费用低廉，出水稳定，主要设备采用优质钢结构，考虑到区内周边环境和卫生问题，故该生活污水处理工程决定一体化设备，一体化设备更为美观，周围可种植花木、草坪，进一步美化环境。

第二章设计依据、设计原则及设计范围（1）设计依据1）业主提供的有关资料；2）《污水综合排放标准》（GB8978-1996），三级排放标准；3）室外排放设计规范（GBJ14－87）；4）环境噪声标准（GB5096－93）；5）低压配电设计规范GB50054-95；6）给水排水工程和污水处理工程建设有关技术规范；7）我公司所完成同类工程所取得的实际经验和实际工程参数。

（2）设计原则1）严格执行国家现行的环保技术标准、规范，遵守国家和地方环保的有关法律、法规及排放标准；2）选用先进、合理、可靠的处理工艺，在确保处理排放达标的前提下，做到操作简单、管理方便、占地小、投资省、运行费用低；3）本工程系环境工程，尤其要注意环境保护，避免和减少二次污染。
