第二、三讲
地质体的基本产状
及
沉积岩层构造

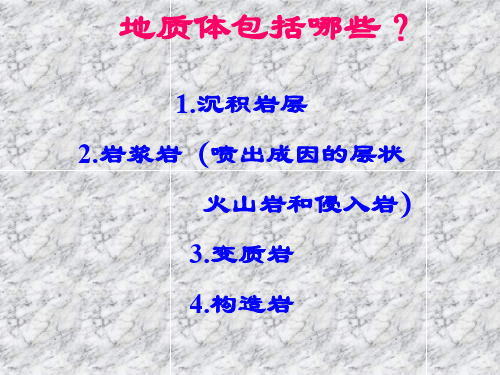

地质体及其界面
地质体的概念
地质体：各种成因的自然岩
石体或土质体。

特点：形态各异，尺度多种，
性状多样
地质体的界面
地质体间及其内部几何的、物理（物
质）的接触面——界面。

特点：多类型、多尺度、多成因、多
物理环境
实际的物理界面
岩层层面——
断层面——
不整合接触面——
面理面——
等等
从几何学的角度来看，两条线可以
构成一个面，而线又是点的集合。因
此，从这个意义来说，地质体实际上
可以看成是一系列线和面的集合体，
也就可以用线和面来表示。

线状构造——
面状构造——
面状和线状构造的概念
面状构造: 指地质体中几何的或物理的
呈面状的结构面—如岩层层面、断层面、
（黑板面）等。

线状构造：指地质体中几何的或物理的具
一定方向延长的构造—如断层线、矿物定
向排列而成的生长线、擦痕线、（黑板边
线）等。
面状构造的产状要素
虽然构造的类型、成因、规模和形态千差
万别，但从几何学上看，其基本结构可归纳为
面状结构和线状结构。观察和测定这些面状结
构和线状结构的空间方位和产出状态——即产
状，则是构造地质学研究的基础。
“产状”——
是什么？

产状要素——
产状三要素——
面状构造的产状——指面状构造的空间产
出状态，即指其与水平参考面和地理方位
之间的关系。

任何面状构造或地质体界面的产状均
以其走向、倾向和倾角的数据表示。

其中，倾向和倾角是必要条件。
一般认为：除盆地（包括洋盆和陆盆）
的边缘外，沉积岩层的初始产状都是水平
的，受到力的作用发生变形后，它们的产
状才有可能发生改变。这是研究地质界面
产状在变形前后发生变化与否的重要的基
础性参考“坐标”。
走向、倾向、倾角()
走向:倾斜面与水平面的交线叫走向线
（左图中AE），走向线两端延伸的方向
即为该平面的走向。
倾向：倾斜平面上与走向线相垂直的线叫
倾斜线（OD），倾斜线在水平面上
的投影所指的（沿平面向下倾斜
的）方位即倾向。

倾角() ：指倾斜面与水平面之间的夹
角。
视倾向和视倾角()
视倾向
视倾角()
tan=tan* cos
—界面倾向线和
视倾斜线之间的夹角
在水平面上的投影


产状要素的表示方法
图示法——
长线表示走向，短线表示倾向，数字

表示倾角

数字法
SE15060

象限法
S30E60

注意其习惯用法！！
线状构造的产状要素
直线的产状是指直线在空间的方位和倾斜的
程度。
直线的产状要素包括倾伏向、倾伏角；或其
所在平面上的侧伏向和侧伏角。
倾伏向和倾伏角（)



倾伏向和倾伏角（)
倾伏向(指向):某一线段在空间的沿倾斜方向
的延伸方向，即某一倾斜直线
在向下倾斜方位上的水平投影
线所指示的方向，用方位角或
象限角表示。

倾伏角：指直线的倾斜角度，即直线与其水平
投影线间所夹之锐角。
侧伏向和侧伏角（）
侧伏角——当线状构造包含在某一倾斜平
面内时，此线与该平面走向线
间所夹之锐角即为此线在那个
面上的侧伏角（用量角器现场
测量）。

侧伏向——就是构成上述侧伏角的走向线
的那一端的方位。
表达方法
倾伏SE 12030
侧伏45NE 或直接书写为“侧伏向NE,
侧伏角45”。
岩层的面向
——岩层由老变新的方向-箭头所指

新地层
老地层
1
2
3
5

4
☆面向和层序
面向——是成层岩层顶面法线所指的方向，是岩层由老到新的方
向。

层序——是岩层的顺序。
成层岩层从下到上，地层由老到新—正常层序，面向指
向上。
成层岩层从下到上，地层由新到老—倒转层序，面向指
向下。

☆利用各种原生构造及其指示面向的方法
层理：成分和结构均一的纹层成层显示出来的构造——原生
沉积构造。
岩层面向的确定标志
沉积岩层的沉积学标志
层理——
波痕——
泥裂——
印痕——
化石产出状态等——

岩浆岩岩石学标志
波痕
递变层理：颗粒粒度的从底到顶由粗变细，其顶面与上
一层底面是突变的。
暴露标志：

波痕：尖脊指向顶面，圆弧指向底面。
泥裂
印痕
斜层理
斜层理
斜层理
贝壳
叠层石
叠层石
绳状构造
流动构造
杏仁构造
枕状构造
软沉积变形
软沉积变形：是指沉积物尚未完全固结成
岩时（期间）发生的变形。

主要为负荷引起的软
沉积变形

火焰状构造——
球状——
枕状构造——
卷曲层理
鲍马序列
沉积岩层的产状
类型：

根据岩层倾角α
的大小可分为：
水平岩层
α＜50°

倾斜岩层
50°＜α＜85
°

直立岩层
α＞85°
水平岩层
水平岩层——没有经过构造变动的、仍然保持成
岩时的原始水平状态的沉积岩。

特征：
下老上新
地形地质图上的表现——
岩层顶底之间垂直距离（海拔高差）=厚度
水平岩层地貌
水平岩层地貌
地质界线——与等高线平行或重合

岩层厚度——是其顶底面的高差
岩层出露宽度——是其顶、底面的水平距，其大小与岩层
厚度和地面坡度有关
倾斜岩层
倾斜岩层——就是指岩石层面向某个方向倾
斜的岩层。是岩层发生变形的
结果－即构造中最基本的、或
者说是最多见的现象。
“V”字形法则
“V”字形法则——倾斜岩层地质界线在地形地质
图上弯曲的规律。其特征受地质界面倾角、地形
坡度及地形与地质界面产状之间的相互关系等三
个因素制约。表现为：

当地质界面倾向与地形坡向“相反”时，
地质界线的弯曲与地形等高线的弯曲“相同”，
即地质界线在沟谷处形成尖端指向上游的“V”
字形，在山脊处形成尖端指向下坡的“V”字形。
地质界线的弯曲紧闭度小于地形等高线的弯曲紧
闭度。
根据岩层倾向，倾角和地面坡向，坡角的关系，分为三
种情况:
A.岩层倾向与地面坡向“相反”：

地质界线与等高线弯曲
方向一致，但比等高线
开阔。

“相反”——相
同
当地质界面倾向与地形坡向“相同”，但地
质界面的倾角大于地形的坡角时，地质界线在沟
谷处形成尖端指向下游的“V”字形，在山脊处
形成尖端指向上坡的“V”字形。
B.地层倾向与地形坡向“相同”
地质界面的倾角大于地形的坡角
——在图上，地质界线与等高线弯曲方向“相反”。

“相同”-相反
当地质界面倾向与地形坡向相同，但地质界
面的倾角小于地形的坡角时，地质界线在沟谷处
形成尖端指向上游的“V”字形，在山脊处形成尖
端指向下坡的“V”字形，但地质界线的弯曲紧闭
度大于地形等高线的弯曲紧闭度。
地
质
界
面
倾
向
与
地
形
坡
向
相
同
，
地

质
界
面
的
倾
角
小
于
地
形
的
坡
角
垂直岩层
地质界线不受地
形的影响，是一条直
线。
垂直岩层
地层的接触关系
整合接触关系
不整合接触关系
平行不整合——

角度不整合——
角度不整合接触关系
