游标卡尺与螺旋测微器的读数

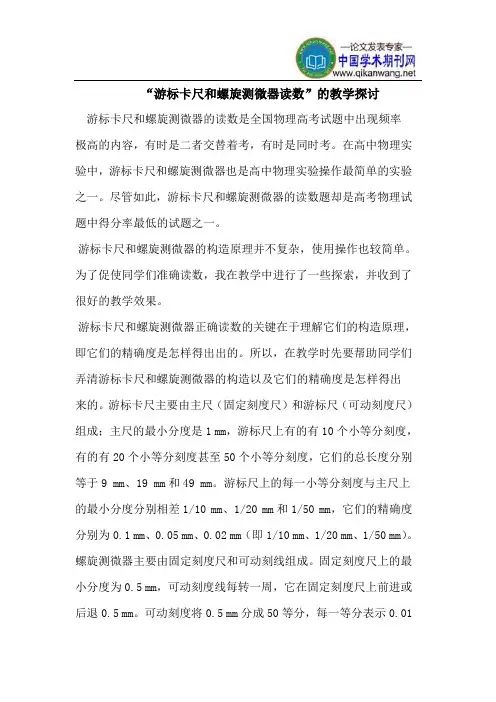

“游标卡尺和螺旋测微器读数”的教学探讨游标卡尺和螺旋测微器的读数是全国物理高考试题中出现频率极高的内容，有时是二者交替着考，有时是同时考。

在高中物理实验中，游标卡尺和螺旋测微器也是高中物理实验操作最简单的实验之一。

尽管如此，游标卡尺和螺旋测微器的读数题却是高考物理试题中得分率最低的试题之一。

游标卡尺和螺旋测微器的构造原理并不复杂，使用操作也较简单。

为了促使同学们准确读数，我在教学中进行了一些探索，并收到了很好的教学效果。

游标卡尺和螺旋测微器正确读数的关键在于理解它们的构造原理，即它们的精确度是怎样得出出的。

所以，在教学时先要帮助同学们弄清游标卡尺和螺旋测微器的构造以及它们的精确度是怎样得出来的。

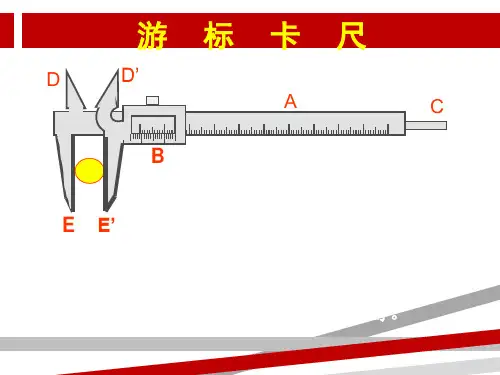

游标卡尺主要由主尺（固定刻度尺）和游标尺（可动刻度尺）组成；主尺的最小分度是1 mm，游标尺上有的有10个小等分刻度，有的有20个小等分刻度甚至50个小等分刻度，它们的总长度分别等于9 mm、19 mm和49 mm。

游标尺上的每一小等分刻度与主尺上的最小分度分别相差1/10 mm、1/20 mm和1/50 mm，它们的精确度分别为0.1 mm、0.05 mm、0.02 mm（即1/10 mm、1/20 mm、1/50 mm）。

螺旋测微器主要由固定刻度尺和可动刻线组成。

固定刻度尺上的最小分度为0.5 mm，可动刻度线每转一周，它在固定刻度尺上前进或后退0.5 mm。

可动刻度将0.5 mm分成50等分，每一等分表示0.01 mm，这也就是螺旋测微器的精确度。

弄清了游标卡尺和螺旋测微器的构造原理后，再在实验中引导同学们找出读数规律。

对于游标卡尺：待测物的长度=主尺读数+游标尺读数。

其中主尺读数为游标上零刻线在主尺上的位置所读出毫米的整数。

若游标上第n条刻度线与主尺上某刻度线对齐，则游标读数为n×精确度，游标卡尺的读数规律可用公式表示为l=a+n×δ (1)式中l表示待测物的长度，a表示主尺上的读数，n表示游标尺上第n条刻度线与主尺上某条刻度线对齐，δ表示游标卡尺的精确度。

物理螺旋测微器和游标卡尺的读法
物理螺旋测微器的读法
物理螺旋测微器是一种用于精确测量物体长度和直径的工具。

它的读数原理是通过旋转一个螺旋带来的位移，将物体的长度或直径转换为数字显示。

具体操作步骤如下：
1. 确定被测量对象的尺寸范围，选取对应的物理螺旋测微器。

2. 将被测物体放置在测微器的两支钳爪之间。

3. 通过旋转螺旋盘，让螺旋带动钳爪靠近被测物体，直至钳爪夹住物体。

4. 读取螺旋盘上的数字显示，它们表示被测物体的长度或直径。

游标卡尺的读法
游标卡尺是一种用于测量长度、宽度、深度等尺寸的工具。

它的读数原理是通过游标的移动来确定被测尺寸的大小。

具体操作步骤如下：
1. 确定被测量对象的尺寸范围，选取对应的游标卡尺。

2. 将被测物体放置在卡尺的两个测头之间，确保测头与物体表面紧密接触。

3. 读取卡尺上游标的数字刻度，它们表示被测物体的长度、宽度、深度等尺寸。

需要注意的是，在读取游标卡尺的数字刻度时，应该从最小刻度开始，累加经过的刻度值，直至最后一位数字。

另外，在测量过程中，应该保持卡尺的垂直和平行，以确保测量结果的准确性。

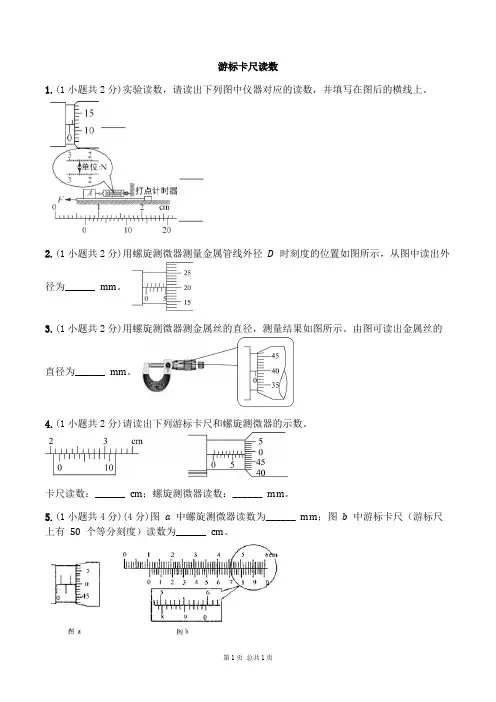

游标卡尺读数1.(1小题共2分)实验读数，请读出下列图中仪器对应的读数，并填写在图后的横线上。

2.(1小题共2分)用螺旋测微器测量金属管线外径D时刻度的位置如图所示，从图中读出外径为______ mm。

3.(1小题共2分)用螺旋测微器测金属丝的直径，测量结果如图所示。

由图可读出金属丝的直径为______ mm。

4.(1小题共2分)请读出下列游标卡尺和螺旋测微器的示数。

卡尺读数：______ cm；螺旋测微器读数：______ mm。

5.(1小题共4分)(4分)图a中螺旋测微器读数为______ mm；图b中游标卡尺（游标尺上有50个等分刻度）读数为______ cm。

6.(1小题共2分)某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图（a）和（b）所示。

该工件的直径为______ cm，高度为______ mm。

7.(1小题共2分)读出游标卡尺测量和螺旋测微器测量的读数______ mm；______ mm。

8.(1小题共2分)如图所示，螺旋测微器的读数为______ cm。

9.(2小题共4分)正确读出下列各数：(1)(2分)图甲游标卡尺的读数为______ mm。

(2)(2分)图乙螺旋测微器的读数______ mm。

10.(2小题共4分)按要求完成下列填空：(1)(2分)图甲中游标卡尺的读数是______ cm；(2)(2分)图乙中螺旋测微器的读数是______ mm。

11.(2小题共4分)游标卡尺和螺旋测微器(1)(2分)用游标卡尺测一工件外径，读数如图所示，读数为______mm．(2)(2分)用螺旋测微器测一圆形工件的直径，读数如图所示，读数为______mm．12.(1小题共2分)图甲中游标卡尺读数为______ mm，图乙中螺旋测微器读数为______ mm。

13.(2小题共4分)【2015东城二模21.1】(1)(2分)图甲中10分度游标卡尺（主尺的最小分度为1mm）的读数为______ cm。

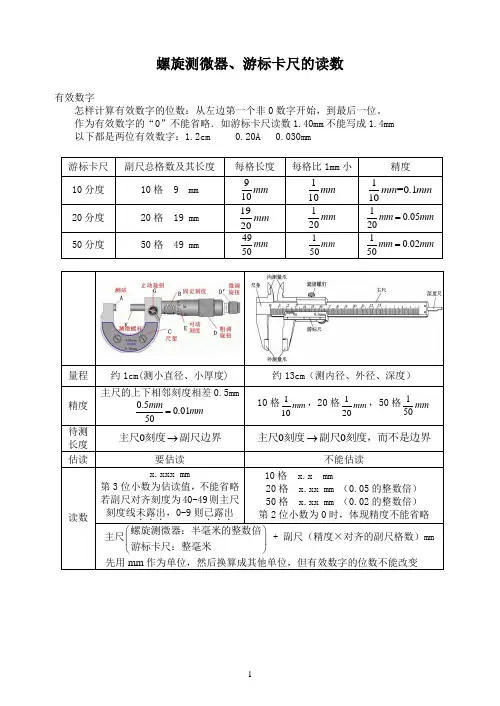

螺旋测微器、游标卡尺的读数有效数字怎样计算有效数字的位数：从左边第一个非0数字开始，到最后一位。

作为有效数字的“0”不能省略．如游标卡尺读数1.40mm不能写成1.4mm 以下都是两位有效数字：1.2cm 0.20A 0.030mm1.读数为__________mm 读数为___________cm 读数为___________cm2.读数为__________m 读数为__________cm3.读数为__________cm读数为__________mm读数为__________cm4.读数为__________mm 读数为__________mm 读数为__________cm读数为__________mm 读数为__________mm1.如图所示的物体的长度是_________cm2.游标卡尺的游标有10个等分刻度，当左、右测脚合拢时，游标尺在主尺上的位置如图甲，当用此尺测某工件时，游标尺在主尺上的位置如图乙所示，则工件的实际长度是（）A.9.8 mmB.10.1 mmC.11.1 mmD.11.3 mm3.读出下面各螺旋测微器的读数：甲________mm，乙________cm，丙__________mm.4.读出下面游标卡尺的读数：甲________cm，乙_______cm5.读数为__________mm 读数为__________cm答案练习11. 5.6mm 0.98cm 3.00cm2. 0.10025m 1.090或1.095cm3. (38-42格对齐) 1.176/1.178/1.180/1.182/1.184 cm(31-34格对齐) 3.62/3.64/3.66/3.68 mm(20-23格对齐) 0.340/0.342/0.344/0.346 cm4. 5.020mm 8.522-8.524mm 0.0482-0.0485cm1.130mm 1.995-1.999mm练习2：1. 4.0；2. B3. 4.032-4.036mm 0.1100cm 3.515-3.518mm4. 1.375/1.385/1.390cm 73.32/73.34/73.36/73.40mm5. 4.20mm 1.220cm。
