PCB电镀纯锡缺陷

电镀品缺陷及原因分析本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March电镀品缺陷及原因分析一、电镀品缺陷分类：1、前处理造成的缺陷：漏镀、起泡、漏油、绝缘处沉上镍、擦花2、电镀过程中造成的缺陷起砂、麻点、发蒙、镀层烧焦、发黄、发灰、针孔、毛刺、脱落、发雾、发花二、原因分析：电镀品缺陷一般在电镀过程中电镀出故障才会出现电镀品缺陷，因此，要对电镀故障分析找到问题点，才能对症下药，解决问题1、判断产生电镀故障原因属于镀液因素，还是非电镀因素，从电镀科学和生产规律而言，电镀溶液是生产的主体或必要因素，是获得正常镀层的必要条件，镀液成份不正常其它条件再好也不能获得优质镀层，而非电镀因素，如温度、PH值、电流密度等工艺条件是生产的客体或偶然因素，是获得正常镀层的充分条件，只有在具备条件下才能充分发挥作用。

镀液因素属于不可逆性，其成份调整时，加入容易除去难，如果判断一旦不当，虽然纠正但费力，后果严重，而非镀液因素则具有可逆性，万一判断不当，比较容易纠正，不产生严重后果。

1．1镀液因素：是指电镀环节中由于镀液成份偏离规定范围，而引起镀液性能恶化，从而造成相应的电镀故障，镀液因素包括：1）镀液中的主盐、络合剂、导电盐、阳极活化剂、缓冲液以及各种添加剂等成份失调2）镀液中受到各种有害金属离子，氧化剂以及有机杂质感污3）水质不符，如Ca、Mg离子超标等因素等等1．2非电镀因素：是指电镀环节中除镀液因素外的其它各种因素1）镀液温度、PH值、电流密度等工艺条件失控2）工件抛、磨不符，基体表面状态不良3）工件镀前处理不当4）受镀时导电不良5）镀件周转发生沾污、氧化6）镀后处理中清洗不净7）干燥不符、工件受潮等等非电镀因素引起的故障缺陷，正是由于其偶然性诱发原因，而使电镀故障具有特征、程度不一，而且故障往往表面为时有时无，时轻时重等非规律性特征1．3镀液因素的故障原因确定方法镀液因素造成的故障，通常要通过镀液成份调整，或除杂净化来解决，如判断不当，在初步判断后未经确定，即加料处理，若未能消除故障，不仅造成人力、财力的浪费，而且使故障处理复杂化而延误生产，镀液因素确定方法：1）镀液成分失调：是电镀故障生产常见原因之一，诸如：镀液主盐浓度过低或铬合剂浓度过高，会使沉积速度降低，镀层容易烧焦，主盐浓度过高或铬合剂浓度过低，会造成镀层粗糙，导电盐过低易导致槽电压升高，溶液失调应采取镀液分析方法来检查确认故障原因，对症下药。

PCB板镀铜锡渗镀原因一、概述在电子制造中，PCB板（印刷电路板）的表面处理是至关重要的环节，它直接影响到产品的性能和可靠性。

其中，PCB板镀铜锡是一种常见的表面处理方法，旨在提高导电性、耐腐蚀性和连接可靠性。

然而，在镀铜锡过程中，渗镀是一个常见的问题，它可能导致电路短路、断路等质量问题。

因此，探究PCB 板镀铜锡渗镀的原因，对于提高产品质量和生产效率具有重要意义。

二、渗镀原因分析渗镀是指镀层在基材表面形成缺陷，导致镀层不连续或厚度不均匀。

在PCB 板镀铜锡过程中，渗镀的发生可能是由多种因素共同作用导致的。

下面将从几个方面详细分析渗镀的原因。

1.基材表面处理不当基材表面的清洁度和粗糙度对镀层的质量有着重要影响。

如果基材表面存在杂质、油污、氧化物等，就会导致镀层与基材之间的附着力减弱，从而引发渗镀。

此外，基材表面的粗糙度过大也会增加渗镀的风险。

2.电镀参数不适当电镀参数如电流密度、电镀时间、电镀液温度等对镀层的质量有显著影响。

如果这些参数设置不当，可能会导致镀层厚度不均匀、颗粒状结构等问题，从而引发渗镀。

3.电镀液成分不均一电镀液中的各种成分应保持适当的比例和浓度，以确保镀层的质量。

如果电镀液中的铜、锡离子浓度不均一或不足，就可能会导致渗镀的发生。

4.前处理和后处理不当在电镀之前对基材进行适当的预处理和在电镀之后进行适当的后处理，对于确保镀层质量是至关重要的。

例如，如果预处理的酸洗或浸渍步骤不足，就会导致基材表面残留杂质或氧化物，从而引发渗镀。

同样，如果后处理的清洗不彻底，也会增加渗镀的风险。

5.设备维护不当电镀设备和附属设施的维护也是影响镀层质量的重要因素。

例如，如果电极棒受损、阳极袋老化或过滤系统故障，就可能会导致电镀液的成分比例失衡，从而引发渗镀。

三、解决策略针对上述渗镀原因的分析，可以采取以下解决策略来降低渗镀的风险：1.加强基材表面处理在电镀前对基材进行严格的清洁和预处理，去除表面杂质、油污和氧化物，以提高基材表面的附着力和粗糙度。

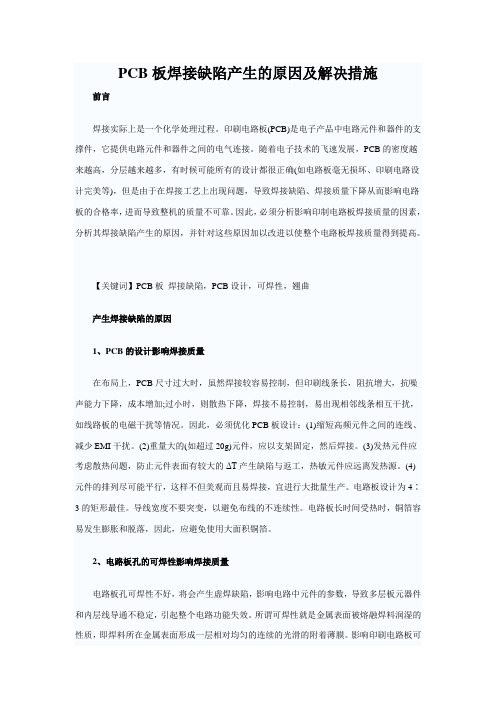

PCB板焊接缺陷产生的原因及解决措施前言焊接实际上是一个化学处理过程。

印刷电路板(PCB)是电子产品中电路元件和器件的支撑件，它提供电路元件和器件之间的电气连接。

随着电子技术的飞速发展，PCB的密度越来越高，分层越来越多，有时候可能所有的设计都很正确(如电路板毫无损坏、印刷电路设计完美等)，但是由于在焊接工艺上出现问题，导致焊接缺陷、焊接质量下降从而影响电路板的合格率，进而导致整机的质量不可靠。

因此，必须分析影响印制电路板焊接质量的因素，分析其焊接缺陷产生的原因，并针对这些原因加以改进以使整个电路板焊接质量得到提高。

(|NO.1441)【关键词】PCB板焊接缺陷，PCB设计，可焊性，翘曲(|NO.1441)产生焊接缺陷的原因(|NO.1441)1、PCB的设计影响焊接质量(|NO.1441)在布局上，PCB尺寸过大时，虽然焊接较容易控制，但印刷线条长，阻抗增大，抗噪声能力下降，成本增加;过小时，则散热下降，焊接不易控制，易出现相邻线条相互干扰，如线路板的电磁干扰等情况。

因此，必须优化PCB板设计：(1)缩短高频元件之间的连线、减少EMI干扰。

(2)重量大的(如超过20g)元件，应以支架固定，然后焊接。

(3)发热元件应考虑散热问题，防止元件表面有较大的ΔT产生缺陷与返工，热敏元件应远离发热源。

(4)元件的排列尽可能平行，这样不但美观而且易焊接，宜进行大批量生产。

电路板设计为4∶3的矩形最佳。

导线宽度不要突变，以避免布线的不连续性。

电路板长时间受热时，铜箔容易发生膨胀和脱落，因此，应避免使用大面积铜箔。

(|NO.1441)2、电路板孔的可焊性影响焊接质量(|NO.1441)电路板孔可焊性不好，将会产生虚焊缺陷，影响电路中元件的参数，导致多层板元器件和内层线导通不稳定，引起整个电路功能失效。

所谓可焊性就是金属表面被熔融焊料润湿的性质，即焊料所在金属表面形成一层相对均匀的连续的光滑的附着薄膜。

影响印刷电路板可焊性的因素主要有：(1)焊料的成份和被焊料的性质。

还在为无铅纯锡镀层变黄而苦恼，那是因为你没有认真读这篇文章锡铅合金作为可焊性镀层已有多年历史 ,其可以在较低温度下焊接 ,不产生锡须,焊接强度高,因而广泛应用于电子封装和电子线路板行业。

但随着近年来人们对环境问题越来越重视,铅的危害性也逐渐为大众所了解。

因而世界各国不断颁布日趋严格的法令来限制电子产品中铅的应用 ,在这样的背景下 ,国内外都在积极开发无铅电镀工艺 ,其中电镀纯锡工艺得到电子厂商的普遍认可。

随之而来,也出现了许多新的问题,其中最为典型的是镀层变黄问题、锡晶须问题和镀液混浊问题。

这些问题的出现曾一度困扰了纯锡电镀的现场用户,影响了纯锡电镀的进一步推广。

下面 ,我们重点说下镀层变黄问题。

二、纯锡镀层的变黄问题1、纯锡镀层变黄现象尽管锡的化学稳定性高,在大气中耐氧化不易与硫化物反应,但纯锡镀层确实存在着变黄问题 ,而且还相当严重 ,与银等金属的变色不同 ,有自己的规律、特点。

纯锡镀层变黄是一个普遍现象,在引线框架、连接器的镀锡层上,甚至其他装饰性镀锡层上都有发生。

纯锡镀层变黄表现为镀后在一定的温度、湿度条件下放置或储存一定时间后外表面显现黄色。

变黄影响镀层外观 ,严重变黄可能会引起可焊性变差 ,一般用户不能接受。

2、纯锡镀层变黄色的原因⑴锡的氧化镀锡层长时间暴漏在空气中,与空气中的氧气产生氧化作用,生成氧化物使得纯锡镀层的颜色变为黄色,严重影响产品的可焊性。

氧化膜的厚度与颜色的关系见表 1。

⑵镀层存在较多的缺陷 ,如孔隙、裂纹等这些缺陷 ,如孔隙、裂纹等会使镀液渗入其中 ,无法清洗除去 ,从而使有机物夹杂过多。

与锡铅镀层相比 ,纯锡镀层一般结晶较粗 ,结晶颗粒不规则性大 ,结晶缺陷等也较多。

所以纯锡镀层的变色问题就比锡铅严重得多。

⑶有机物夹杂或吸附当镀层中的有机物较多,且这些有机物易氧化变色时,通常会使镀层泛黄变色。

在水汽的引导下通过毛细作用在镀层孔隙中夹杂的有机分子会迁移至镀层的表面 ,并在表面聚集。

pcb常见缺陷原因与措施pptx汇报人：2023-12-15•PCB常见缺陷概述•常见缺陷原因分析•预防措施与改进建议目录•检测方法与技巧分享•案例分析：实际应用中的缺陷处理与改进方案•总结与展望：未来PCB行业的发展趋势及挑战01PCB常见缺陷概述定义材料缺陷设计缺陷环境缺陷制造缺陷分类PCB，即Printed Circuit Board，意为印刷电路板，是一种将电子器件和连接器件固定连接并实现电路连接的基板。

常见的PCB缺陷是指制造过程中产生的质量问题，这些缺陷可能影响电路板的性能和可靠性。

根据缺陷的表现形式和产生原因，PCB缺陷可以分为以下几类这类缺陷主要由于制造过程中的操作不当或工艺问题导致的，如孔洞、划痕、短路等。

这类缺陷与使用的材料有关，如材料质量问题、材料不均匀等。

这类缺陷与设计有关，如布线不合理、元件布局不当等。

这类缺陷与环境因素有关，如污染、湿度、温度等。

定义与分类缺陷对产品性能的影响直接性能影响一些缺陷如短路、断路等会直接导致电路板无法正常工作。

间接性能影响一些缺陷如材料不均匀、布线不合理等，虽然不会直接导致电路板无法工作，但会影响电路的性能和稳定性。

安全影响一些缺陷如材料质量问题、元件布局不当等，可能会影响产品的安全性能，如过热、过电压等。

02常见缺陷原因分析制造工艺问题是PCB板制造过程中可能出现的一系列工艺问题，如曝光、显影、蚀刻等环节的控制不当等。

总结词制造工艺问题可能会导致PCB板出现线条不清晰、短路、断路等问题，影响电路板的电气性能和可靠性。

详细描述制造工艺问题材料问题主要源于PCB板使用的原材料和组件的质量问题。

材料问题可能会导致PCB板出现开裂、脱落、短路等问题，影响电路板的性能和可靠性。

材料问题详细描述总结词设计问题主要源于PCB板的设计不合理，如布局、布线等设计因素。

总结词设计问题可能会导致PCB板的可制造性降低，增加制造难度和成本，同时也会影响电路板的电气性能和可靠性。

.常见缺陷图片以及接受标准3.. 铅锡堵孔、异形槽孔毛刺1、孔偏2接受标准：接受标准：接受标准：对于插件孔不影响孔径的孔内聚锡可以接受，不允孔内毛刺不能影响客户装配，达到最小孔径要求；环宽不小于度。

，且应小于90 0.05mm许孔内堵孔。

偏孔数量不超过总数量的5%6. 孔壁空洞4、孔内毛刺5..偏孔，变形..接受标准：接受标准：接受标准（IPC标准）：1、孔径大小在公差范围内；不能有明显变形，通常变形任何孔不可超过3个破洞，发生破洞的孔不超过、孔壁质量满足最低要求。

1总孔数的5％；、未违反孔径要求的下限。

0.05mm.的量不超过22、任何破洞不超过孔长的5％和孔周的1/4。

9、过孔锡珠、孔（边）内毛刺7、焊盘破损（缺损）8接受标准：接受标准：接受标准：对于过孔内目视不能有成颗粒的锡珠，焊接时锡珠不能对于孔（内）边毛刺要求不能影响最小孔径。

或不可低于起码0.05mm导体连接处永不可低于之宽度，线宽，两者以数字较小者为允许准则。

流出孔内。

..10、内层偏移11、红孔/黑孔12、焊盘破损接受标准：接受标准：接受标准：1、最小环宽不能低于客户要求或0.05mm。

（元件孔）化金及铅锡厚度均匀并涵盖到孔内无露铜之SMT1、对于焊盘破损不能小于长和宽的20％，破2.图形的偏移不影响任何间距（含内层焊盘与铜区之间，现象;（过孔）每块接收10％；3-5个。

损面积小于焊盘面积的焊盘相互之间），通常要求所影响距离不可以多于设计的2、对于插件孔焊盘最小环宽需保持0.05mm，起破+/-20%；。

损不能超过环长度的25％或2.5mm13、DR2偏孔14、DR2 孔偏15、偏孔接受标准：接受标准：接受标准：以上（上图为可接受缺0.05mm要求孔环至少在二次孔不允许与板边相切，且最小剩余位置不得出0.05mm.孔径必须在公差范围内；位置偏移小于..现分层（白边）情况、油墨脱落情况。

陷）。

18.、散热孔边聚锡过孔油墨高出板面1716、油墨入孔接受标准：接受标准：接受标准：整体平整，聚锡不能高出SMT焊盘。

字号：大中小PCB金属化孔镀层缺陷成因分析及对策1 前言金属化孔质量与多层板质量及可靠性息息相关。

金属化孔起着多层印制线路电气互连的作用。

孔壁镀铜层质量是印制板质量的核心，不仅要求镀层有合适的厚度、均匀性和延展性，而且要求镀层在288℃热冲击10秒不能产生断裂。

因为孔壁镀铜层热冲击断裂是一种致命的缺陷，它将造成内层线路间和内层与外层线路之间断路；轻者影响线路断续导电，重者引起多层板报废。

目前，印制板生产中经常出现的金属化孔镀层缺陷主要有：金属化孔内镀铜层空洞、瘤状物、孔内镀层薄、粉红圈以及多层板孔壁与内层铜环连接不良等。

这些缺陷的绝大多数将导致产品报废，造成严重的经济损失，影响交货期。

2 金属化孔镀层主要缺陷的产生原因及相应对策我们首先简单回顾一下多层印制板的制造工艺过程。

下料制板蚀刻黑化层压钻孔去沾污及凹蚀处理孔金属化全板电镀制板图形电镀脱膜蚀刻丝印阻焊热风整平丝印字符本文将从钻孔工序、孔壁去树脂沾污及凹蚀处理工序、电镀及多层板层压工序等几个方面，分析金属化孔镀层的主要缺陷及产生原因，阐述如何优化工艺参数，进行严格的工艺及生产管理，以保证孔化质量。

2.1 钻孔工序大多数镀层空洞部位都伴随出现钻孔质量差引起的孔壁缺陷，如孔口毛刺、孔壁粗糙、基材凹坑及环氧树脂腻污等。

由此造成孔壁镀铜层空洞，孔壁基材与镀层分离或镀层不平整。

下面，将对孔壁缺陷的成因及所采取的措施进行阐述：2.1.1 孔口毛刺的产生及去除无论是采用手工钻还是数控钻，也无论是采用何种钻头和钻孔工艺参数，覆铜箔板在其钻孔过程中，产生毛刺总是不可避免的。

孔口毛刺对于金属化孔质量的影响历来不被人们所重视，但对于高可靠性印制板的金属化孔质量来讲，它却是一个不可忽视的因素。

首先，孔口毛刺会改变孔径尺寸，导致孔径入口处尺寸变小，影响元器件的插入。

其次，凸起或凹陷进入孔内的铜箔毛刺，将影响孔金属化过程中电镀时的电力线分布，导致孔口镀层厚度偏薄和应力集中，从而使成品印制板的孔口镀铜层在受到热冲击时，极易因基板热膨胀所引起的轴向拉伸应力造成断裂现象。

PCB常见缺陷原因与措施引言Printed Circuit Board（PCB）是电子产品中不可或缺的组成部分。

而PCB在制造的过程中常常会出现各种缺陷，严重影响到电子产品的性能和质量。

本文将介绍PCB常见的缺陷原因，并提出相应的解决措施，以帮助读者更好地了解和解决PCB制造过程中的问题。

一、焊点问题1. 缺陷原因•锡焊不良：焊料不完全熔化、焊料过量或者焊料流动不顺畅都会导致焊点的质量下降。

•冷焊：焊接温度过低，导致焊料与焊盘间粘附力不足，形成冷焊现象。

•焊接过热：焊接温度过高，导致焊料流动过快，造成焊点高度不均匀、焊缝过大。

•焊接气泡：在焊接过程中，焊料中的挥发性成分产生气泡，导致焊点质量下降。

2. 解决措施•控制焊接温度：根据焊接材料的要求，合理设定焊接温度，以充分熔化焊料。

•控制焊接时间：根据焊接材料和焊接面积，控制焊接时间，确保焊料充分流动且均匀。

•检测焊接质量：通过焊接质量检测设备，对焊点进行检测，发现问题及时修复。

•提高焊接技术：通过培训和实践，提高焊接工人的技术水平，降低焊接缺陷率。

二、线路板污染问题1. 缺陷原因•灰尘和异物：制造环境不洁净，灰尘和其他杂物会污染线路板表面，影响电路连接质量。

•油污和氧化物：线路板表面受到油污和氧化物的污染，导致线路板表面粗糙、电路导通不良。

2. 解决措施•清洁环境：确保生产车间的清洁和通风，定期清理灰尘和杂物，防止其附着到线路板上。

•使用防护层：在制造过程中，使用防护层覆盖线路板表面，防止油污和氧化物的污染。

•采用合适的清洁剂：在清洗线路板时，选择合适的清洁剂，去除油污和氧化物，确保线路板表面干净和平滑。

•加强质检：建立完善的质检体系，对线路板进行全面检查，及时发现并处理污染问题。

三、连线问题1. 缺陷原因•线路断开：线路横截面积不足、线路受到外力破坏等原因导致线路断开，造成电路不通。

•线路短路：线路之间存在不必要的电气连接，造成电路短路。

•线路错位：线路连接错误，导致电气信号传输错误。
