二极管的应用例子及其原理1. 什么是二极管二极管是一种最基本的半导体器件，由一个P型半导体和一个N型半导体组成。
它只有两个电极，即“正极”和“负极”，因此得名“二极管”。
2. 二极管的原理二极管的工作原理是基于PN结的特性。
PN结形成了一个电势垒，当在P区施加正电压，同时在N区施加负电压时，电势垒会变宽，使得电子从N区流向P 区。
这时，二极管处于导通状态，称为正向偏置。
相反，当在P区施加负电压，同时在N区施加正电压时，电势垒会变窄，使得电子很难从N区流向P区。
这时，二极管处于截止状态，称为反向偏置。
3. 二极管的应用例子3.1 整流器二极管的一个主要应用就是作为整流器。
整流器用于将交流电转换为直流电。
当交流电源通过二极管时，它只能在正半周时施加正向电压，而在反半周时施加反向电压。
这导致只有正半周的电流通过，反半周的电流被截止，从而实现了将交流电转换为直流电。
3.2 光电二极管光电二极管是一种能将光能转换为电能的器件。
当光线照射到光电二极管上时，光子的能量会释放出电子，从而产生电流。
光电二极管常用于光电传感器、光电计数器等应用中，使得光信号能够被转换为电信号进行处理。
3.3 温度传感器二极管的电阻与温度相关，这个原理被应用于温度传感器中。
当温度升高时，二极管的电阻值也会随之变化。
通过对二极管电阻的测量，可以间接地得知环境的温度。
温度传感器常用于自动控制系统中，如恒温器、温度报警器等。
3.4 逻辑门逻辑门是由二极管及其他半导体器件组成的电路，用于执行基本的逻辑运算。
当输入信号通过逻辑门时，二极管的导通与截止状态会决定输出信号的值。
逻辑门广泛应用于数字电路、计算机等领域，实现了复杂的逻辑功能。
3.5 发光二极管发光二极管是一种能够将电能转换为光能的器件。
通过在半导体材料中流动的电子的能级跃迁，发光二极管可以发射出可见光或红外光。
它被广泛应用于显示屏、指示灯、背光、车灯等领域。
3.6 效应电路二极管在电路中具有很多其他应用。
电路中的二极管有哪些常见应用二极管是一种常见的电子元件，具有方向性导电特性。
由于其特殊的性质，二极管在电路设计中有着广泛的应用。
本文将介绍一些常见的二极管应用。
1. 整流器应用：二极管最常见的应用之一是作为整流器。
在交流电源中，二极管可将交流电信号转换为直流电信号。
当正向偏置时，电流可以流过二极管，而在反向偏置时，则可以阻止电流通过。
这种性质使得二极管非常适合用于整流电路，例如用于变压器和电源中。
2. 电压稳定器应用：二极管还可以用于构建电压稳定器电路。
通过合适地连接二极管，可以实现稳定输出电压。
常见的二极管电压稳定器包括Zener二极管稳压器和肖特基二极管稳压器。
这些电压稳定器可用于保护负载免受电压波动的影响。
3. 信号调制应用：二极管可以用来调制信号。
例如，调频调制器中的二极管可以根据调制信号的不同变化量来改变射频信号的振荡频率。
通过改变二极管的偏置，可以实现信号调制的目的。
4. 瞬变保护应用：二极管可以用于电路中的瞬变保护。
当电路中出现过电压、过流等瞬态事件时，二极管可以通过快速响应来保护其他电子元件。
常见的应用包括电路中的反向极限保护二极管、静电保护二极管等。
5. 光电二极管应用：光电二极管（Photodiode）是一种可以将光信号转化为电信号的二极管。
它广泛应用于光电传感器和光通信系统中。
光电二极管可以测量光强度、光功率等参数，在光通信中起到非常重要的作用。
6. 温度测量应用：温度传感器是许多电子设备中常见的部件。
二极管的反向偏置电流与温度之间存在着一定的关系。
通过利用二极管的这一性质，可以设计出简单而有效的温度测量电路。
7. 非线性电路应用：二极管的非线性特性使其成为构建非线性电路的有力工具。
例如，二极管的伏安特性曲线可以用于设计音频处理电路、频率倍增电路和斜波发生电路等。
除了以上列举的应用，二极管在电子技术中还有许多其他的应用，如振荡器、开关、反馈控制等。
二极管的特殊性质使其在电子领域中扮演着重要的角色，为各种电路的设计和实现提供了技术支持。
二极管的四种典型应用电路
二极管是一种常见的电子元件，具有单向导电性质，因此在电路中有着广泛的应用。
本文将介绍二极管的四种典型应用电路。
一、整流电路
整流电路是二极管最常见的应用之一。
在交流电源中，二极管可以将电流限制在一个方向上，从而实现将交流电转换为直流电的功能。
整流电路通常由一个二极管和一个负载组成，二极管将正半周的电流导通，而负半周的电流则被截止。
这样，负载就能够得到一个单向的电流，从而实现了直流电的输出。
二、稳压电路
稳压电路是另一个常见的二极管应用。
在电路中，二极管可以通过改变其正向电压降来实现稳压的功能。
稳压电路通常由一个二极管和一个电阻组成，当电压超过一定值时，二极管开始导通，从而将多余的电流导向地面，从而实现了稳压的功能。
三、开关电路
二极管还可以用于开关电路中。
在开关电路中，二极管可以通过改变其正向电压降来控制电路的开关状态。
当二极管导通时，电路处于开启状态，而当二极管截止时，电路处于关闭状态。
开关电路通常由一个二极管和一个负载组成，通过改变二极管的导通状态来控
制负载的开关。
四、信号检测电路
信号检测电路是另一个常见的二极管应用。
在电路中，二极管可以通过改变其正向电压降来实现信号检测的功能。
信号检测电路通常由一个二极管和一个电容组成，当信号的幅度超过一定值时，二极管开始导通，从而将信号导向负载。
这样，就可以实现对信号的检测和处理。
二极管是一种非常重要的电子元件，具有广泛的应用。
通过上述四种典型应用电路的介绍，我们可以更好地理解二极管的工作原理和应用场景，从而更好地应用二极管。

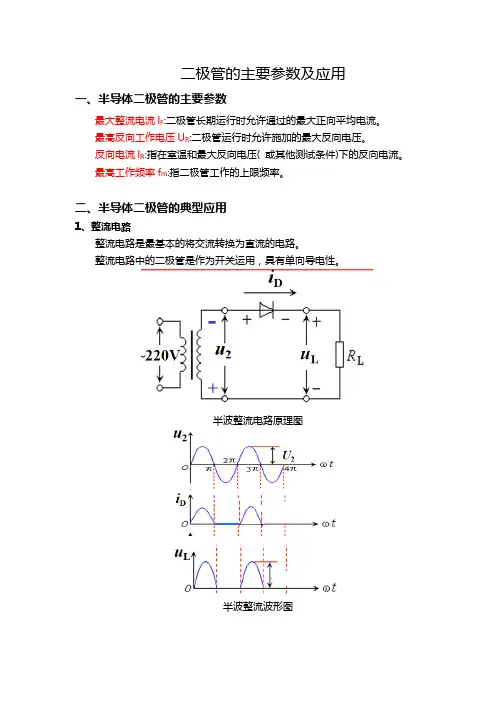

二极管的主要参数及应用
一、半导体二极管的主要参数
最大整流电流l F:二极管长期运行时允许通过的最大正向平均电流。
最高反向工作电压U R:二极管运行时允许施加的最大反向电压。
反向电流l R:指在室温和最大反向电压( 或其他测试条件)下的反向电流。
最高工作频率f m:指二极管工作的上限频率。
二、半导体二极管的典型应用
1、整流电路
整流电路是最基本的将交流转换为直流的电路。
整流电路中的二极管是作为开关运用，具有单向导电性。
半波整流电路原理图
半波整流波形图
2、钳位电路
即：将信号的直流电平移动到指定电平，而不改变波形的形状。
钳位电路原理图
工作原理：当输入ui>0时，二极管瞬间导通，C快速充电，Uc=V1，充电结束，R无电流，输出uo=0.
当输入ui<0时，二极管截止，C充放电缓慢，输出uo= -Uc+ui = -V1-V2。
3、限幅电路
当输入信号电压在一定范围内变化时，输出电压也随着输入电压相应的变化;当输入电压高于某一个数值时，输出电压保持不变，这就是限幅电路。
限幅电路原理图
当+E>ui>-E，D1、D2截止，uo = ui
当ui>+E时，D1导通、D2截止，uo = +E
当-E>ui时，D1截止、D2导通，uo = -E
具体波形见下图：
限幅电路工作波形图。
简述二极管的作用及应用二极管是半导体器件的一种，也被称为晶体二极管或电子二极管。
它具有两个电极，即正极(也称为阳极或P极)和负极(也称为阴极或N极)，并且具有呈现一个方向导电的特性。
二极管的主要作用是控制电流的流动方向。
当二极管的正极连接到正电压(相对于负极)，即正向极化时，电流可以自由地流过二极管。
当负极连接到正电压(相对于正极)，即反向极化时，二极管将截止电流，几乎不允许电流通过。

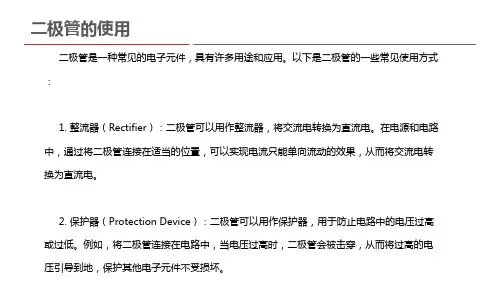

二极管的应用非常广泛，以下是一些常见的二极管应用：1. 整流器: 二极管的最主要应用之一是将交流电(AC)转换为直流电(DC)。
在直流电源中，二极管被用作整流器，将交流电转换为单向流动的直流电，这种情况我们称之为半波整流。
2. 保护电路: 二极管还可以用作电路中的保护装置。
当电路中的电压超过二极管的额定电压(正向击穿电压)时，二极管反向导通并将多余的电压释放到地。
这种应用通常见于电子设备中，用于保护其他元件免受过电压损坏。
3. 鼻祖限幅器: 二极管还有一种特殊的应用，即限制信号的振幅。
通过结合二极管的正向导通和反向截止特性，我们可以将信号限制在一定范围内，使其不受大幅度的波动。
这种应用在通信系统中非常常见。
4. 光检测器: 由于二极管对光敏感，可以将光信号转换为电信号。
这种类型的二极管称为光电二极管。
光电二极管广泛应用于光学通信、摄像机、激光仪器以及光电控制等领域。
5. 信号调节器: 通过将二极管正向偏置连接到电路中，可以使用二极管作为信号调节器。
当输入信号的振幅在某一范围内时，二极管将使得信号独立地传播，但当信号超出这一范围时，二极管将削减(截止)信号的振幅。
6. 温度测量装置: 热敏二极管是一种具有温度依赖性的二极管。
电流流过热敏二极管时，其阻值将随温度变化而变化。
因此，通过测量该二极管的阻值变化，我们可以估计温度。
7. 逻辑门: 二极管还可以用于构建逻辑门，如与门、或门和非门。
这些逻辑门通过组合二极管的导通状态来处理输入信号，并产生输出信号。

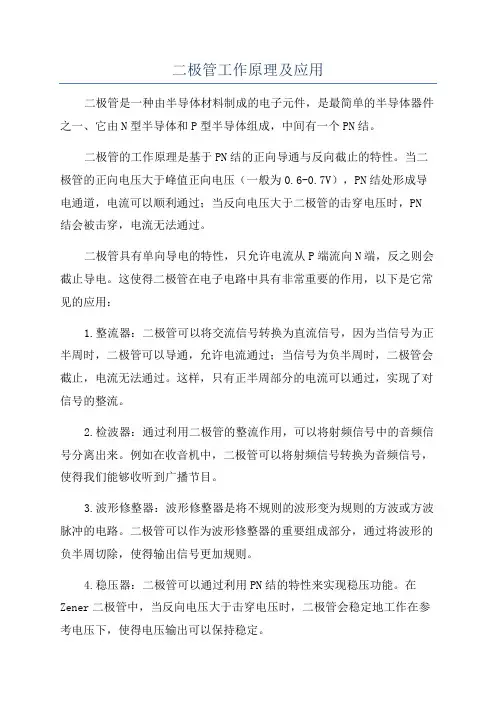

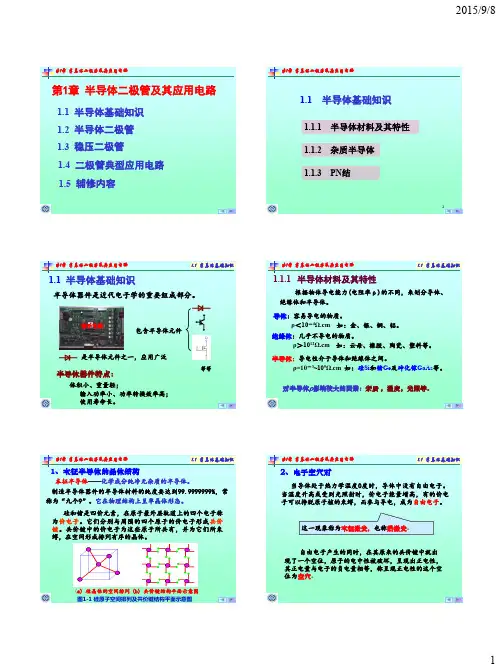

二极管工作原理及应用二极管是一种由半导体材料制成的电子元件，是最简单的半导体器件之一、它由N型半导体和P型半导体组成，中间有一个PN结。
二极管的工作原理是基于PN结的正向导通与反向截止的特性。
当二极管的正向电压大于峰值正向电压（一般为0.6-0.7V），PN结处形成导电通道，电流可以顺利通过；当反向电压大于二极管的击穿电压时，PN 结会被击穿，电流无法通过。
二极管具有单向导电的特性，只允许电流从P端流向N端，反之则会截止导电。
这使得二极管在电子电路中具有非常重要的作用，以下是它常见的应用：1.整流器：二极管可以将交流信号转换为直流信号，因为当信号为正半周时，二极管可以导通，允许电流通过；当信号为负半周时，二极管会截止，电流无法通过。
这样，只有正半周部分的电流可以通过，实现了对信号的整流。
2.检波器：通过利用二极管的整流作用，可以将射频信号中的音频信号分离出来。
例如在收音机中，二极管可以将射频信号转换为音频信号，使得我们能够收听到广播节目。
3.波形修整器：波形修整器是将不规则的波形变为规则的方波或方波脉冲的电路。
二极管可以作为波形修整器的重要组成部分，通过将波形的负半周切除，使得输出信号更加规则。
4.稳压器：二极管可以通过利用PN结的特性来实现稳压功能。
在Zener二极管中，当反向电压大于击穿电压时，二极管会稳定地工作在参考电压下，使得电压输出可以保持稳定。
5.温度传感器：二极管的温度特性使得它可以用作温度传感器。
根据温度的变化，二极管的导电特性会发生改变，通过检测其导通电流的变化可以得到温度的信号。
6.光电二极管：光电二极管是一种将光信号转换为电信号的器件。
当光照射在PN结上时，会产生电流。
这使得光电二极管可以用作光敏元件，例如在摄像机、光电传感器等设备中广泛应用。
总结起来，二极管是一种具有单向导通特性的电子元件，常见的应用包括整流器、检波器、波形修整器、稳压器、温度传感器和光电二极管等。
它在电子电路中起着非常重要的作用。
