下载文档原格式

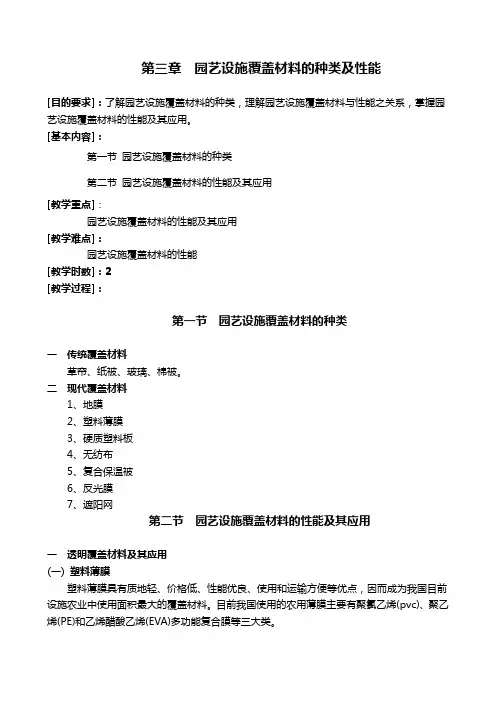

第三章园艺设施覆盖材料的种类及性能[目的要求]：了解园艺设施覆盖材料的种类，理解园艺设施覆盖材料与性能之关系，掌握园艺设施覆盖材料的性能及其应用。
[基本内容]：第一节园艺设施覆盖材料的种类第二节园艺设施覆盖材料的性能及其应用[教学重点]：园艺设施覆盖材料的性能及其应用[教学难点]：园艺设施覆盖材料的性能[教学时数]：2[教学过程]：第一节园艺设施覆盖材料的种类一传统覆盖材料草帘、纸被、玻璃、棉被。
二现代覆盖材料1、地膜2、塑料薄膜3、硬质塑料板4、无纺布5、复合保温被6、反光膜7、遮阳网第二节园艺设施覆盖材料的性能及其应用一透明覆盖材料及其应用(一) 塑料薄膜塑料薄膜具有质地轻、价格低、性能优良、使用和运输方便等优点，因而成为我国目前设施农业中使用面积最大的覆盖材料。
目前我国使用的农用薄膜主要有聚氯乙烯(pvc)、聚乙烯(PE)和乙烯醋酸乙烯(EVA)多功能复合膜等三大类。
1.聚氯乙烯（PVC）为我国及其他国家使用最普遍的薄膜之一，是以聚氯乙烯树脂为原料加入适量的增塑剂（增加其柔性）制作而成，具有较好的透光性的特点，但其吸尘性强，难清洗，透光率下降速度快。
夜间保温性比聚乙烯膜强，因其红外线透过率低，且耐高温日晒，抗张力、伸长力强，较耐用，雾点较轻，折断或撕裂后，易粘补，但耐低温性不及聚乙烯膜，低温脆化温度为-50 ℃，硬化温度为-30 ℃，适于风砂尘土少，夜间保温性要求高的北方地区使用。
近些年来，人们在生产聚氯乙烯薄膜的同时，还添加光稳定剂、紫外线吸收剂以提高耐候性，添加表面活性剂以提高防雾效果，推出了种类繁多，功能丰富的聚氯乙烯系列产品，常见的种类有：①PVC 普通膜：有效使用期4-6 个月；厚度0.08-0.12 毫米，幅宽1.0 ，2.0 ，3.0 米；②PVC 防老化膜：在聚氯乙烯吹塑成型过程中加入适量的防老化母料制成，有效使用寿命可延长至8～10 个月；③PVC 无滴膜：在PVC 棚膜材料中再加入一定比例的表面活性剂，使膜表面具有与水相似的表面张力，防止了膜表面雾滴的产生，防雾滴持效期4-6个月；④PVC 防尘无滴膜：在无滴膜的外表面附上一层不易吸尘的薄膜，厚度0.12 毫米，可保持较长时期内透光性良好，针对PVC 膜吸尘性强的缺点制成的新产品，适于冬春季大棚果菜的特早熟栽培。
第二章覆盖材料的种类和性能（4学时）第一节透明覆盖材料的特性透明覆盖材料种类很多，均需满足以下要求：具有良好的采光性、较高的密闭性和保温性，必要时可以进行换气，具有较强的韧度和耐候性以及较低的成本等。
不同的栽培方式与用途，要求有不同特性的覆盖材料，因此有必要了解其基本特性。
一、光学特性太阳光中分布有紫外线、可见光和红外线，它们通过薄膜等覆盖材料时会因反射和吸收等原因而减少，因此，覆盖材料对不同波长光谱的透过比例是决定各种覆盖材料性能的重要因素之一。
首先，光合作用有效的波长区域为区域为可见光，透明覆盖材料的可见光透过率越高越好。
因此，生产上要避免因灰尘和覆盖材料中的结露而引起透光率的下降。
其次，作为太阳光线组成的一部分，紫外线一方面有助于形态建成和花青素的形成以及昆虫的生育，另一方面又能抑制植物徒长和一些病原菌的生长。
因此，正确使用去除紫外线薄膜，在许多场合可达到减少病虫害和促进植株生长的目的，而对有传粉蜜蜂的死亡，从而影响坐果。
而红外线则主要同保温性能和隔热性能有关，所谓的温室效应主要是由于长波辐射这一段在起作用。
二、热特性覆盖材料的热透过性能一方面影响加温温室的能耗，另一方面则影响非加温温室的保温性能，从而影响夜间温度。
目前，除覆盖一些外覆盖材料以外，生产上还普遍覆盖一些内覆盖材料，以减少温室大棚中的热散耗，提高设施内的温度。
除遮阳网和不织布以外，目前，还开发出一些能透过可见光、但不能透过红外线的塑料薄膜，它能显著地防止夏季温室中温度上升过高，并能改善作业环境。
三、湿度特性温室内如果湿度过高不仅影响植物的光合作用，而且也容易引发灰霉病等病害的发生，因此有必要在塑料中添加防雾滴剂，或在薄膜等材料上涂布防雾滴剂以减低设施中的湿度，达到促进植株生长和减少农药使用量等目的。
四、耐候性所谓耐候性是指覆盖材料经年累月之后表现不易老化的性能，它关系到覆盖材料的使用寿命，就综合耐候性而言，依强到弱次序为玻璃>硬质板>半硬质膜>软质膜，而软件质膜则是PVC>EVA>PE膜。
第三章园艺设施的覆盖材料第一节覆盖材料的发展一、覆盖材料的发展：玻璃，聚氯乙烯（PVC）薄膜，聚乙烯（PE）薄膜，乙酸-醋酸乙烯薄膜，玻璃纤维增强塑料板（玻璃钢），PC板，多功能薄膜。
二、覆盖材料的种类：传统覆盖材料：草帘，竹帘，棉被，玻璃现代覆盖材料：1、普通膜：PVC普通膜，PE普通膜，寿命只有4-6个月2、防老化膜：PVC防老化膜，寿命8-12个月，PE防老化膜，寿命12-18个月；3、多功能复合膜：PE多功能复合膜，EVA多功能复合膜4、调光膜：漫反射膜，光转化膜，有色膜5、硬质塑料板材：FRP板，FRA板，PC板6、遮阳网7、无纺布三、设施生产对覆盖材料的要求1、设施生产对透明覆盖材料的要求透光性：将波长在350nm以下的紫外光和波长在3000nm以上的红外光阻隔掉，加入红外线阻隔剂，降低红外线的透过率。
紫外线促进薄膜氧化，加速老化。
紫外线对作物生长的影响：315-380nm波长的近紫外线参与某些色素的合成；315nm以下波长的紫外线对大多数作物有害；紫外线与病虫害的发生。
强度要求：具有一定的抗风雪压力和抗冲击能力。
冲击力、积雪的横向压力、安装时的拉伸力、具有一定的纵向和横向的拉伸强度。
耐侯性：防老化性能，涉及到使用寿命。
覆盖材料在强光和高温作用下，最后变脆和自动撕裂。
光衰减，随着时间的延长，导致透光率降低。
薄膜在高温下的氧化过程。
硬质塑料板材在高温下颜色发生黄化。
对策：需要加入光稳定剂，热稳定剂，抗氧化剂等。
防雾防滴性：要求防雾持续时间长，防雾与防滴同步。
当设施内的温度降到露点温度以下时，设施内容易产生雾，降低设施的透光率。
对策：增加塑料薄膜与水的亲和性，扩大表面张力。
保温性：保温性的差异缘于热辐射透过率的差异，热辐射透过率高的材料保温性差，与能耗有紧密联系。
覆盖材料的保温性具有很大差异，聚氯乙烯〉乙烯-醋酸乙烯〉聚乙烯。
对策：添加红外阻隔剂，保持设施内温度。
2、对不透明覆盖材料的要求要求保温性好。

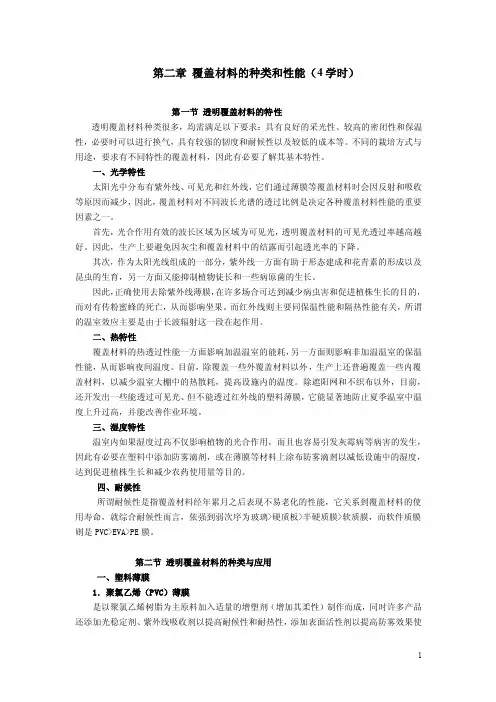

第二章覆盖材料的种类和性能（4学时）
第一节透明覆盖材料的特性
透明覆盖材料种类很多，均需满足以下要求：具有良好的采光性、较高的密闭性和保温性，必要时可以进行换气，具有较强的韧度和耐候性以及较低的成本等。
不同的栽培方式与用途，要求有不同特性的覆盖材料，因此有必要了解其基本特性。
一、光学特性
太阳光中分布有紫外线、可见光和红外线，它们通过薄膜等覆盖材料时会因反射和吸收等原因而减少，因此，覆盖材料对不同波长光谱的透过比例是决定各种覆盖材料性能的重要因素之一。
首先，光合作用有效的波长区域为区域为可见光，透明覆盖材料的可见光透过率越高越好。
因此，生产上要避免因灰尘和覆盖材料中的结露而引起透光率的下降。
其次，作为太阳光线组成的一部分，紫外线一方面有助于形态建成和花青素的形成以及昆虫的生育，另一方面又能抑制植物徒长和一些病原菌的生长。
因此，正确使用去除紫外线薄膜，在许多场合可达到减少病虫害和促进植株生长的目的，而对有传粉蜜蜂的死亡，从而影响坐果。
而红外线则主要同保温性能和隔热性能有关，所谓的温室效应主要是由于长波辐射这一段在起作用。
二、热特性
覆盖材料的热透过性能一方面影响加温温室的能耗，另一方面则影响非加温温室的保温性能，从而影响夜间温度。
目前，除覆盖一些外覆盖材料以外，生产上还普遍覆盖一些内覆盖材料，以减少温室大棚中的热散耗，提高设施内的温度。
除遮阳网和不织布以外，目前，还开发出一些能透过可见光、但不能透过红外线的塑料薄膜，它能显著地防止夏季温室中温度上升过高，并能改善作业环境。
三、湿度特性
温室内如果湿度过高不仅影响植物的光合作用，而且也容易引发灰霉病等病害的发生，因此有必要在塑料中添加防雾滴剂，或在薄膜等材料上涂布防雾滴剂以减低设施中的湿度，达到促进植株生长和减少农药使用量等目的。
四、耐候性
所谓耐候性是指覆盖材料经年累月之后表现不易老化的性能，它关系到覆盖材料的使用寿命，就综合耐候性而言，依强到弱次序为玻璃>硬质板>半硬质膜>软质膜，而软件质膜则是PVC>EVA>PE膜。
第二节透明覆盖材料的种类与应用
一、塑料薄膜
1．聚氯乙烯（PVC）薄膜
是以聚氯乙烯树脂为主原料加入适量的增塑剂（增加其柔性）制作而成，同时许多产品还添加光稳定剂、紫外线吸收剂以提高耐候性和耐热性，添加表面活性剂以提高防雾效果使
用最普遍的薄膜之一。
聚氯乙烯薄膜有透明和粉色之分，加工过程大多经过了防尘的防雾滴处理，从而使水分能以膜状流下。
聚氯乙烯薄膜不仅具有较好的柔性、透明度、保温性和防雾滴效果，同时，一些薄膜还具有选光和强保温功能。
聚氯乙烯薄膜的缺点是容易发生增塑剂的缓慢释放以及吸尘现象，使得聚氯乙烯薄膜的透光率下降迅速，缩短了它的使用年限。
保温性与薄膜对长波辐射区域和透过率有关，聚氯乙烯薄膜对长波辐射的透过率显著低于聚乙烯薄和EVA薄膜，因此，其保温性也比聚乙烯薄膜和EVA薄膜要好。
2．聚乙烯（PE）薄膜
是由代密度聚乙烯（LDPE）树脂或线型低密度聚乙烯（LLDPE）树脂吹制而成，除作为地膜使用外，也广泛作为外覆盖和保温多重覆盖使用。
与聚氯乙烯薄膜相比，聚乙烯薄膜具有比重轻（0.95，PVC为1.41）、幅度大和覆盖比较容易的优点，另外，聚乙烯薄膜还具有吸尘少、无增塑剂释放等特点，使用一段时间后和透光率下降要比聚氯乙烯薄膜低。
但聚乙烯薄膜对紫外线的吸收率较聚氯乙烯薄膜要高，容易引起聚合物的光氧化而加速薄膜的老化，因此，大多聚乙烯薄膜的使用寿命要比聚氯乙烯薄膜短。
3．乙烯-醋酸乙烯（EVA）多功能复合薄膜
是以乙烯-醋酸乙烯共聚物为主原料添加紫外线吸收剂、保温剂和防雾滴助剂等制造而成的多层复合薄膜。
其外表层一般以EVA树脂为主，添加耐候、防尘等助剂，在中层和内层以不同VA含量的EVA为主并添加保温和防雾滴剂以提高其保温性能和防雾滴性能。
因此，乙烯-醋酸乙烯复合膜具有质轻、使用寿命长（3-5）年、透明度高、防雾滴剂渗出率低等特点。
EVA膜的红外线区域的透过率介于聚氯乙烯薄膜和聚乙烯薄膜之间，故保温性显著高于聚乙烯薄膜，乙烯-醋酸乙烯复合膜既克服了聚乙烯薄膜无滴持效期短和保温性差的缺点，也克服了聚氯乙烯薄膜比重大、幅窄、易吸尘和耐候性差的缺点，具有很好的应用前景。
二、半硬质塑料膜与硬质塑料板
1．半硬质膜
目前，国外使用的半硬质膜主要有半硬质聚酯膜（PET）和氟素膜（ETFE），半硬质膜的厚度为0.150—0.165mm，其表面经耐候性处理，具有4—10年的使用寿命。
不同产品对紫外线的透过率显著不同，防雾滴效果同PVC薄膜相似。
氟素膜以乙烯-四氟乙烯树脂为母料制作而成，对可见光和紫外线均具有较强的透过率，经数年使用后可见光透过率仍保持较高水平。
氟素膜的使用寿命一般为10一15年，期间每隔数年需进行防雾滴剂喷涂处理，以保持防雾滴效果，该类型薄膜由于燃烧时会产生有害气体，回收后需由厂家进行专业处理。
2．硬质塑料板
硬质塑料板有平板和波纹板之分，其厚度大多为0．8ram左右，以往大多以PVC、FPP(玻璃纤维增强聚酯)板和FRA(玻璃纤维增强聚丙烯树脂)板较多，但由于前二者使用一定时间后易发生变色，目前大多以FRA、MMA(丙烯树脂)板和PC(聚碳酸酯树脂)板为多。
硬质塑料板不仅具有较长的使用寿命(其中FRA为7－10年，MMA和PC为10—15年)。
而目对可见光也具有较好的通透性，一般可达90％以上，但对紫外线的通透性则因种类而异，其中PC板几乎可完全阻止紫外线的透过，因此，不适合用于需要由昆虫来促进授粉受精和那些含较多花青素的作物。
目前，由于塑料硬板的价格较高，使用面积有限。
三、玻璃
玻璃是薄膜普及之前使用最多的覆盖材料，普通玻璃的可见光透过率为90％左右，对2500nm以内的近红外线具有较强的透过率，对330-380nm的近紫外线有80％左右的透过率。
由于玻璃可吸收几乎所有的远红外线，夜间的长波辐射所引起的热损失很少。
另外，玻璃具有使用寿命长(20年以上)、耐候性好、防尘和防腐蚀性好等优点，因此，玻璃是一种良好的覆盖材料。
但由于玻璃的比重大(2.5ZDcm)，对支架的坚固性要求较高，而且易破损，因而限制了其推广—应用。
四、新型多功能覆盖材料
1．漫反射薄膜
漫反射薄膜通过在聚乙烯等母料中添加调光物质，使直射光进人大棚后形成更均匀的散射光，作物受光变得一致，设施中的温度变化减小，可促进植物的光合作用。
2．转光膜
转光膜通过在聚乙烯等母料中添加光转换物质和助剂，使太阳光中的能量相对较大的紫外线转换成能量较小有利于植物光合作用的可见光。
许多试验表明，转光膜还具有较普通薄膜更优越的保温性能，可提高设施中的温度。
3．有色膜
有色膜通过在母料中添加一定的颜料以改变设施中的光环境，创造更适合光合作用的光谱，从而达到促进植物生长的目的。
这方面虽然有很多的研究，但由于效果不稳定，加上使用有色膜后降低了光透过率，限制了有色膜在生产上的使用。
4．红光／远红光(R／FR)转换膜
R／FR转换膜主要通过添加红光或远红光的吸收物质来改变红光和远红光的光量子比率，从而改变植株特别是茎的生长。
R／FR越小，茎节间长度越长，我们可利用这类薄膜在一定程度上调节植株的高度。
5．光敏薄膜
光敏薄膜通过添加银等化合物，使本来无色的薄膜在超过一定光强后变成黄色或橙色等有色薄膜，从而减轻高温强光对植物生长的危害。
6．红外线反射薄膜
红外线反射薄膜通过在PE薄膜中添加Sn02等金属氧化物并夹在玻璃中，可解决夏季的高温问题。
7．近虹外线吸收薄膜
近红外线吸收薄膜通过在PVC、PET、PC和PMMA等薄膜中添加近红外线吸收物质，从而可以减少光照强度和降低设施中的温度，但这类薄膜只适合高温季节使用，而不适合冬季或寡日照地区使用。
8．温敏薄膜
温敏薄膜利用高分子感温化合物在不同温度下的变浊原理以减少设施中的光照强度，降低设施中的温度。
由于温敏薄膜是解决夏季高温替代遮阳网等材料的重要技术，因此，许多国家正在积极研究开发。
