化学平衡中的图像题

化学平衡图像专题复习 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#专题五化学平衡图像一、化学平衡图象常见类型1、速度—时间图此类图象定性地揭示了v正、v逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向．例1．对达到平衡状态的可逆反应X+Y Z+W，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（）A．Z、W均为气体，X、Y中有一种是气体B．Z、W中有一种是气体，X、Y皆非气体C．X、Y、Z、W皆非气体D．X、Y均为气体，Z、W中有一种为气体专练1：A(g)+3B(g) 2C(g)+Q（Q>0）达到平衡，改变下列条件，正反应速率始终增大，直达到新平衡的是（）A．升温 B．加压 C．增大c(A) D．降低c(C) E．降低c(A)2、浓度—时间图此类图象能说明各平衡体系组分（或某一成分）在反应过程中的变化情况．解题时要注意各物质曲线的折点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况．例2．图2表示800℃时A、B、C三种气体物质的浓度随时间的变化情况，t1是到达平衡状态的时间．试回答：（1）该反应的反应物是______；（2）反应物的转化率是______；（3）该反应的化学方程式为______．3、含量—温度（压强）—时间图这类图象反映了反应物或生成物的量在不同温度（压强）下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征．例3．同压、不同温度下的反应：A（g）＋B（g）C（g）；△HA的含量和温度的关系如图3所示，下列结论正确的是（）A．T1＞T2，△H>0 B．T1＜T2，△H>0 C．T1＞T2，△H<0 D．T1＜T2，△H<0例4．现有可逆反应A（g）＋2B（g）nC（g）；△H<0，在相同温度、不同压强时，A的转化率跟反应时间（t）的关系如图4，其中结论正确的是（）A．p1＞p2，n＞3 B．p1＜p2，n＞3C．p1＜p2，n＜3 D．p1＞p2，n=34、恒压（温）线该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强．例5．对于反应2A（g）＋B（g）2C（g）；△H<0，下列图象正确的是（）5．速率—温度--压强—时间图例6．反应2X(气)＋Y(气) 2Z(气)(正反应为放热反应)，在不同温度(T1和T2)及压强(P1和P2)下，产物Z的物质的量[n(z)]与反应时间(t)的关系如图所示。

化学平衡图像一、选择题（本题包括35小题，每小题2分，共70分。

每小题有一个或两个选项符合题意。

）1．一定温度下，在2L的密闭容器中，X、Y、Z三种气体的物质的量随时间变化的曲线如右图所示，下列描述正确的是（）A．反应开始到10s，用Z表示的反应速率为0.158mol/(L·s）B．反应开始时10s，X的物质的量浓度减少了0.79mol/LC．反应开始时10s，Y的转化率为79.0%D．反应的化学方程式为：X(g)＋Y(g)Z(g)2．T℃时，A气体与B气体反应生成C气体。

反应过程中A、B、C浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T1和T2时，B的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（）A．在（t1＋10）min时，保持其他条件不变，增大压强，平衡向逆反应方向移动B．t1＋10）min时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动C．T℃时，在相同容器中，若由0.3mol·L—1 A 0.1 mol·L—1 B和0.4 mol·L—1 C反应，达到平衡后，C的浓度仍为0.4 mol·L—1D．其他条件不变，升高温度，正、逆反应速率均增大，且A的转化率增大3．已知可逆反应aA＋bB cC中，物质的含量A%和C%随温度的变化曲线如图所示，下列说法正确的是（）A．该反应在T1、T3温度时达到过化学平衡B．该反应在T2温度时达到过化学平衡C．该反应的逆反应是放热反应D．升高温度，平衡会向正反应方向移动4．右图表示反应N 2（g）＋3H2（g）2NH3（g）；ΔH＝－92.2kJ/mol。

在某段时间t0～t6中反应速率与反应过程的曲线图，则氨的百分含量最高的一段时间是（）A．t0～t1B． t2～t3C． t3～t4D． t5～t65．反应过程中A（g）、B（g）、C（g）物质的量变化如图所示，根据图中所示判断下列说法正确的是（）A ．10～15 min 可能是加入了正催化剂B ．10～15 min 可能是降低了温度C ．20 min 时可能是缩小了容器体积D ．20 min 时可能是增加了B 的量6．在一定条件下，将X 和Y 两种物质按不同的比例放入密闭容器中反应，平衡后测得X ，Y 的转化率与起始时两物质的物质的量之比n x /n y 的关系如图所示，则X ，Y 的反应方程式可表示为（ ）A ． 2X ＋Y 3ZB ． 3X ＋2Y 2ZC ． X ＋3Y ZD ． 3X ＋Y Z7．可逆反应aX （g ）＋bY （g ）cZ （g ）在一定温度下的一密闭容器内达到平衡后，t 0时改变某一外界条件，化学反应速率（v ）－时间（t ）图象如右图。

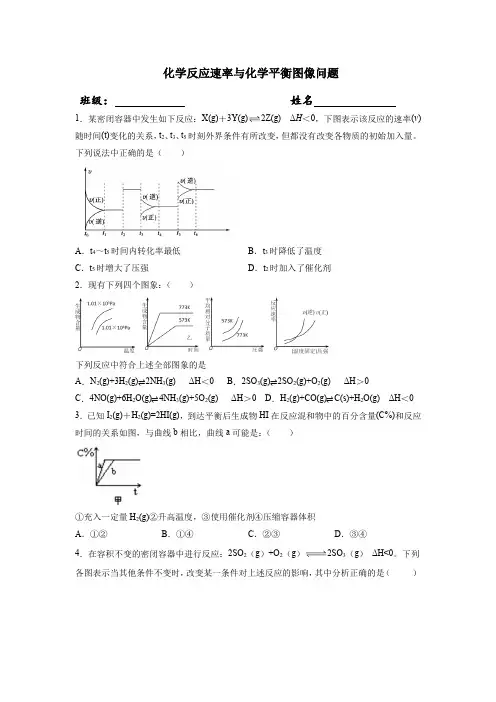

化学反应速率与化学平衡图像问题班级：姓名1．某密闭容器中发生如下反应：X(g)＋3Y(g)2Z(g)ΔH＜0，下图表示该反应的速率(v)随时间(t)变化的关系，t2、t3、t5时刻外界条件有所改变，但都没有改变各物质的初始加入量。

下列说法中正确的是（）A．t4～t5时间内转化率最低B．t3时降低了温度C．t5时增大了压强D．t2时加入了催化剂2．现有下列四个图象：（）下列反应中符合上述全部图象的是A．N2(g)+3H2(g)⇌2NH3(g) ΔH＜0 B．2SO3(g)⇌2SO2(g)+O2(g) ΔH＞0C．4NO(g)+6H2O(g)⇌4NH3(g)+5O2(g) ΔH＞0 D．H2(g)+CO(g)⇌C(s)+H2O(g) ΔH＜0 3．已知I2(g)＋H2(g)=2HI(g)，到达平衡后生成物HI在反应混和物中的百分含量(C%)和反应时间的关系如图，与曲线b相比，曲线a可能是：（）①充入一定量H2(g)②升高温度，③使用催化剂④压缩容器体积A．①②B．①④C．②③D．③④4．在容积不变的密闭容器中进行反应：2SO2（g）+O2（g）2SO3（g）ΔH<0。

下列各图表示当其他条件不变时，改变某一条件对上述反应的影响，其中分析正确的是（）A．图Ⅰ表示温度对化学平衡的影响，且甲的温度较高 B.图Ⅰ表示t0时刻压强对反应速率的影响B．图Ⅰ表示t0时刻增大压强对反应速率的影响D．图Ⅰ表示t0时升温对反应速率的影响5．对于可逆反应2AB3（g）2A（g）+3B2（g）ΔH＞0，下列图象不正确的是（）A．B．C．D．6．可逆反应aA(g)+bB(g)⇌cC(g)+dD(g) ∆H=Q，同时符合下列两图中各曲线的规律的是（）A．a+b＞c+d T1＜T2Q＜0 B．a+b＞c+d T1＞T2Q＞0C．a+b＜c+d T1＞T2Q＞0D．a+b＞c+d T1＞T2 Q＜07．化学中常借助曲线图来表示某种变化过程，有关下列四个曲线图的说法不正确的是（）A．对反应：aA(s)+2B(g)xC(g)，根据图①可以求出x=2B．升高温度，图④表示的反应中反应物的转化率增大C．图③表示压强对可逆反应2A(g)+2B(g)3C(g)+D(g)的影响，乙的压强大D．图②可以表示对某化学平衡体系改变温度后反应速率随时间的变化。

化学平衡图像问题一、图像规律1、图像类别2、图像的分析方法：一看坐标（明确研究对象），二看点（起点、折点、交点、顶点、终点---确定平衡点、变化点）三看曲线走势（确定量变），适当添加辅助线（等温线、等压线）3、图像题的解题思路：条件变化移动方向平衡量变化（定三议一）化学反应方程的特征（系数、物质状态、能量变化）二、典例1、用来表示可逆反应：2A（g）＋B（g）4C（g）（正反应放热）的正确图象是下图中的A B C D2．可逆反应aA（g）＋bB（g）cC（g）＋dD（g）；ΔH同时符合下列两图中各曲线的规律的是A a＋b＞c＋d T1＜T2ΔH＜0B a＋b＞c＋d T1＜T2ΔH＞0C a＋b＜c＋d T1＞T2ΔH＜0D a＋b＞c＋d T1＞T2ΔH＞03．在一定条件下，固定容积的密闭容器中反应：2NO 2(g)2NO(g)＋O 2(g)；△H ＞0，达到平衡。

当改变其中一个条件X ，Y 随X 的变化符合图中曲线的是A 当X 表示温度时，Y 表示NO 2的物质的量B 当X 表示压强时，Y 表示NO 2的体积分数C 当X 表示反应时间时，Y 表示混合气体的密度D 当X 表示NO 2的物质的量时，Y 表示O 2的物质的量 4、下图表示的平衡混和物中，产物X 的百分含量在不同压力下随温度改变的情况，在下述哪一个可逆体系中X 可代表用横线标明的物质A N2（g ）＋O 2（g ）2NO （g ）（正反应吸热） B 2SO3（g ）2SO 2（g ）＋O 2（g ）（正反应吸热）C N2（g ）＋3H 2（g ）2NH 3（g ）（正反应放热）D 4NH3（g ）＋3O 2（g ）2N 2（g ）＋6H 2O （g ）（正反应放热）5．在某恒温的容器中，可逆反应A(g)＋B(g)xC(g)，有如图所示的关系曲线，下列说法正确的是A 温度：T 2＞T 1B 压强 p 1＞p 2C 该正反应是吸热反应D x 的值是1*6、在下列反应中：A2（g ）＋B 2（g ）2AB （g ）（正反应放热）当其达到平衡时，在下图的曲线中，符合勒沙特列原理的曲线是A ①②B ③④C ①D ①⑤7．右图中的曲线是在其他条件一定时反应：2NO（g ）＋O 2（g ）2NO 2（g ）（正反应放热）中NO 的最大转化率与温度的关系。

十类化学平衡图像题例析化学平衡图像题，一是以时间为自变量的图像；二是以压强或温度为自变量的图像。

从知识载体角度看，其一判断化学平衡特征；其二应用勒夏特列原理分析平衡移动过程；其三逆向思维根据图像判断可逆反应的有关特征；其四综合运用速率与平衡知识进行有关计算。

解题关键一是读图，弄清图像含义，通过观察弄清横坐标、纵坐标的含义及单位；搞清特殊点的意义，如坐标轴的“0”点，曲线的起点、终点、交叉点、极值点、转折点等；分析曲线的变化趋势如斜率大小、升降。

二是识图，进行信息提取，挖掘隐含信息、排除干扰信息、提炼有用信息，在统摄信息的基础上进行逻辑推理或运用数据计算。

三是用图，联想化学原理解答问题。

1. 以速度-时间(v-t)图像计算平衡浓度例1 在容积固定为2L的密闭容器中，充入X、Y气体各2mol，发生可逆反应：X(g)+2Y(g) 2Z(g)，并达平衡，以Y的浓度改变表示的反应速度与时间t的关系如图所示，则Y的平衡浓度表达式正确的是（式中S是对应区域的面积）（）A、2-S aobB、1-S aobC、2-S abdoD、1-S bod解析根据v-t曲线计算反应物的平衡浓度，初看题目似乎无从下手，若静心思考，从定义出发，Y减少的浓度△C Y=vt，随着反应进行，逆反应同时生成部分Y，因此Y的平衡浓度为初始浓度与消耗浓度之差。

瞬时速率与时间的乘积即为微小矩形的面积，累积计算则Y 减少的浓度表示为S aobd，Y增加的浓度表示为S obd，则Y的平衡浓度表示为：1-(S aodb-S obd)=1-S aob，故选B。

2. 以v-t图像描述化学平衡移动的本质例2 已知合成氨的反应为：N2+3H22NH3; △H=-92.4KJ/mol,一定条件下达到化学平衡，现升高温度使平衡发生移动，下列图像中能正确描述正、逆反应速率(v)变化的是（）解析此题易误选D，以为逆反应速率升高了正反应速率必然降低，其实升高温度放热、吸热方向的反应速率都增大，但吸热反应增大的幅度大，因此平衡向吸热反应方向移动，合成氨的正反应为放热反应，应选C。

高中化学平衡图像练习题一、化学平衡常数与图像1. 已知反应：N2(g) + 3H2(g) ⇌ 2NH3(g)，在某温度下，平衡常数K为50。

若反应物和物的初始浓度分别为0.1 mol/L和0.2 mol/L，请画出反应物和物的浓度随时间变化的图像。

2. 对于反应：2SO2(g) + O2(g) ⇌ 2SO3(g)，在不同温度下，平衡常数K分别为200和400。

请分别画出两个温度下，SO2和SO3的浓度随时间变化的图像。

二、勒夏特列原理与图像1. 对于反应：H2(g) + I2(g) ⇌ 2HI(g)，在体积固定的条件下，向体系中加入一定量的H2。

请画出反应物和物的浓度随时间变化的图像。

2. 对于反应：N2O4(g) ⇌ 2NO2(g)，在温度固定的条件下，增大体系的压强。

请画出反应物和物的浓度随时间变化的图像。

三、化学平衡移动与图像1. 对于反应：CaCO3(s) ⇌ CaO(s) + CO2(g)，在温度固定的条件下，向体系中通入一定量的CO2。

请画出反应物和物的浓度随时间变化的图像。

2. 对于反应：Fe3O4(s) + 4H2(g) ⇌ 3Fe(s) + 4H2O(g)，在温度和压强固定的条件下，移除部分Fe。

请画出反应物和物的浓度随时间变化的图像。

四、化学平衡与反应速率1. 对于反应：2NO(g) + O2(g) ⇌ 2NO2(g)，在温度固定的条件下，改变反应物的初始浓度。

请画出反应物和物的浓度随时间变化的图像。

2. 对于反应：A(g) + 2B(g) ⇌ 3C(g)，在温度和压强固定的条件下，加入催化剂。

请画出反应物和物的浓度随时间变化的图像。

五、化学平衡计算与图像1. 对于反应：2FeCl3(aq) + H2S(g) ⇌ 2FeCl2(aq) + 2HCl(aq)+ S(s)，平衡常数K为100。

已知初始浓度为FeCl3 0.1 mol/L，H2S 0.2 mol/L，请画出反应物和物的浓度随时间变化的图像。

专题27 化学平衡图像专练1．已知反应：CH2=CHCH3(g)+Cl2(g)CH2=CHCH2Cl(g)+HCl(g)。

在肯定压强下，按向密闭容器中充入氯气与丙烯。

图甲表示平衡时，丙烯的体积分数(ϕ)与温度(T)、ω的关系，图乙表示反应的平衡常数K与温度T的关系。

则下列说法正确的是A．图甲中11ω>B．若在恒容绝热装置中进行上述反应，达到平衡时，装置内的气体压强将不变C．温度T1、2ω=， Cl2的转化率约为33.3%D．图乙中，线A表示正反应的平衡常数【答案】C【解析】A.ω增大，CH2=CHCH3的转化率增大，则φ减小，由上述分析可知：ω2＞ω1，则ω1＜1，故A错误；B.该反应在反应前后气体分子数不变，依据图甲上升温度丙烯的体积分数增大，即上升温度平衡逆向移动，正反应放热，在恒容绝热装置中进行题述反应，体系内温度上升，依据PV=nRT，达到平衡时，装置内的气体压强将增大，故B错误；C.由图乙可知，T1时平衡常数为1，设起始时CH2=CHCH3和Cl2的物质的量分别为amol和2amol，达到平衡时转化的Cl2的物质的量为xmol，依据三段式进行计算：CH2=CHCH3(g)+Cl2(g) CH2=CHCH2Cl(g)+HCl(g)起始（mol） a 2a 0 0转化（mol） x x x x平衡（mol） a-x 2a-x x x则（xV）2÷（a xV-×2a xV-）=1，解得x=2/3a，则Cl2的转化率2/3a÷2a×100%=33.3%，故C正确；D.由图甲可知，ω肯定时，温度上升，φ增大，说明正反应是放热反应，故温度上升，正反应平衡常数减小，故图乙中，线A表示逆反应的平衡常数，故D错误。

2．如图所示的各图中，表示2A（g）+B（g）⇌2C（g）（△H＜0）这个可逆反应的正确图象为（注：Φ（C）表示C的质量分数，P表示气体压强，C表示浓度）（）A．B．C．D．【答案】A【解析】A.该反应为放热反应，温度上升平衡向逆反应方向移动，C的质量分数减小，故A正确；B.依据反应前后的化学计量数的大小可以看出，增大压强平衡向正反应方向移动，正逆反应速率都增大，且V正＞V逆，故B错误；C.催化剂同等程度地变更正逆反应速率，平衡不发生移动，故C错误；D.该反应为放热反应，温度上升平衡向逆反应方向移动，A的转化率降低，依据反应前后的化学计量数的大小可以看出，增大压强平衡向正反应方向移动，A的转化率增大，本题温度的曲线不正确，故D错误。
