VOCO 纳米技术光固化复合树脂

自干型光固化树脂一、什么是自干型光固化树脂？说起自干型光固化树脂，可能有些人会一脸懵逼，心里想着这到底是个啥东东？别急，听我慢慢给你道来。

这东西其实就是一种能够在紫外光的照射下固化的树脂，不过它又比普通光固化树脂更牛逼，它居然不需要添加什么引发剂，直接在紫外光照射下就能“自干”！这种树脂在很多领域都很受欢迎，尤其是在3D打印、光学设备、电子元器件等高精度的领域，简直是个不可或缺的“神器”。

要是你以为它就只是个普通的树脂，那你就大错特错了。

它不仅能通过紫外光固化，还能避免传统树脂固化时可能会出现的那些麻烦，比如说不均匀、表面光滑度差啥的。

普通树脂固化时可能需要添加引发剂，这可就麻烦了，一旦比例不对，效果就不好了。

而自干型光固化树脂呢，照着紫外线灯一照，立马变硬，而且硬度那是杠杠的，像铁一样！是不是听起来就很酷？虽然这东西看起来很牛，实际操作起来也没有想象中那么复杂。

你只要把它照射在紫外光下，它就会自己“干”起来，剩下的事儿就交给它自己去办。

光照时间不长，效果还挺显著，简直是懒人福音。

不过得注意，固化的过程是有点讲究的，时间长短、光的强度都得讲究点，不然可能会出现一点小瑕疵。

二、为什么要用自干型光固化树脂？说白了，这玩意儿好用，才会受到大家追捧。

要是你做3D打印或者做精密配件的，应该深有体会，普通树脂固化有时候效果不太稳定，时而牢固，时而又脆得像干了的饼干一样，真的是让人头疼。

尤其是做细小的零件，那些细节部分特别容易掉漆或者变形。

自干型光固化树脂就不一样，固化过程中，它能保证整体的均匀性，硬度跟强度都非常靠谱，基本上不存在那种用几次就坏了的情况，感觉就像是给零件穿上了“铠甲”。

更厉害的是，这种树脂的固化速度特别快，照光的时间不长，搞定！不像以前那种树脂，可能还得等个几分钟，甚至十几分钟，搞得你眼皮都快打架了。

自干型光固化树脂能快速达到预期效果，节省了不少时间，特别适合需要高效生产的工厂或者研发团队。

Futurabond NR 自酸蚀粘结剂使用说明书Futurabond NR 是纳米颗粒加强型的光固化自酸蚀粘结剂，用以持久地无微渗漏地粘结牙体组织与光固化充填材料。

整套粘结剂包含2个组分，而预备的酸蚀步骤可以省略：Futurabond NR可以得到和全酸蚀粘结剂一样的粘结强度。

Futurabond NR 对湿度不敏感。

Futurabond NR 可以适用于所有的光固化型树脂，复合体等材料。

适应症：Futurabond NR适用于所有的直接充填材料以及所有窝洞类型。

操作：1.干燥此后操作的光固化树脂要求干燥的工作环境，因此整个操作面应保持干燥，避免血液或者唾液的污染。

2.预备依照粘结充填技术的要求进行窝洞预备。

彻底的冲洗窝洞。

使用无油气枪除去窝洞内多余的水分。

但不要使牙本质层过于干燥，可保持轻微的潮湿状态。

如果备牙还没有完成（例如楔状缺损）那么牙齿表面需要彻底的清洁并且用车针对牙釉质颈缘进行制备。

窝洞内靠近牙髓的部位，需要用合适的氢氧化钙试剂进行垫底。

3.试剂混合Futurabond NR是光敏感型的材料，因此需要在使用前即刻进行混合。

当使用瓶装材料时：从A，B液中各取出一滴液体到调拌盘内，用毛刷将其混合均匀，混合时间约为5秒钟。

当使用单剂包装时：取下一粒单独的粘结剂包装，将印刷面朝上。

激活单剂时，将拇指对准印有“press here”的单泡，进行挤压，则可以将B液挤压至A液，并且按照1：1的混合比例。

用单个的毛刷头轻轻戳穿表面的锡箔，将毛刷头在里面搅动均匀3-5秒钟，充分的沾取材料。

4.涂抹Futurabond NR将充足的粘结剂涂抹在牙本质，牙釉质等牙体组织上，时间约为20秒。

5.吹散均匀用无油气枪对粘结剂轻轻的吹至少5秒钟，使粘结剂层分布均匀。

6.聚合使用卤素逛灯或LED灯对粘结剂进行光固化10秒钟。

注意事项：酚类物质（如：含丁香酚的临时性材料）影响Futurabond NR 的最终聚合，应避免与之接触。

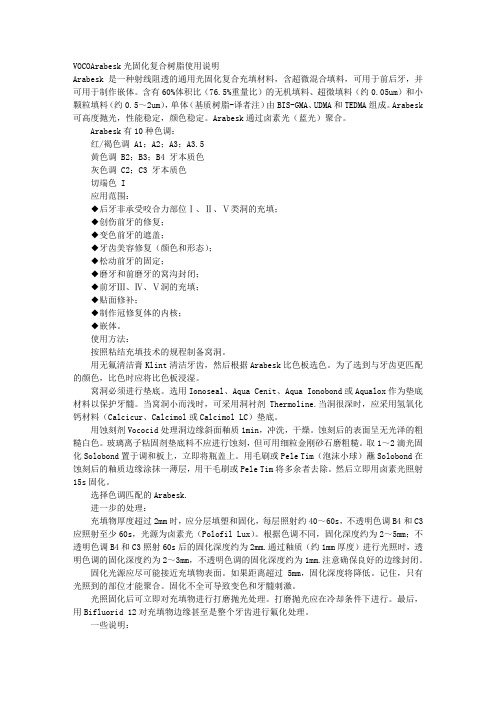

VOCOArabesk光固化复合树脂使用说明Arabesk是一种射线阻透的通用光固化复合充填材料，含超微混合填料，可用于前后牙，并可用于制作嵌体。

含有60%体积比（76.5%重量比）的无机填料、超微填料（约0.05um）和小颗粒填料（约0.5～2um），单体（基质树脂-译者注）由BIS-GMA、UDMA和TEDMA组成。

Arabesk 可高度抛光，性能稳定，颜色稳定。

Arabesk通过卤素光（蓝光）聚合。

Arabesk有10种色调：红/褐色调 A1；A2；A3；A3.5黄色调 B2；B3；B4 牙本质色灰色调 C2；C3 牙本质色切端色 I应用范围：◆后牙非承受咬合力部位Ⅰ、Ⅱ、Ⅴ类洞的充填；◆创伤前牙的修复；◆变色前牙的遮盖；◆牙齿美容修复（颜色和形态）；◆松动前牙的固定；◆磨牙和前磨牙的窝沟封闭；◆前牙Ⅲ、Ⅳ、Ⅴ洞的充填；◆贴面修补；◆制作冠修复体的内核；◆嵌体。

使用方法：按照粘结充填技术的规程制备窝洞。

用无氟清洁膏Klint清洁牙齿，然后根据Arabesk比色板选色。

为了选到与牙齿更匹配的颜色，比色时应将比色板浸湿。

窝洞必须进行垫底。

选用Ionoseal、Aqua Cenit、Aqua Ionobond或Aqualox作为垫底材料以保护牙髓。

当窝洞小而浅时，可采用洞衬剂Thermoline.当洞很深时，应采用氢氧化钙材料（Calcicur、Calcimol或Calcimol LC）垫底。

用蚀刻剂Vococid处理洞边缘斜面釉质1min，冲洗，干燥。

蚀刻后的表面呈无光泽的粗糙白色。

玻璃离子粘固剂垫底料不应进行蚀刻，但可用细粒金刚砂石磨粗糙。

取1～2滴光固化Solobond置于调和板上，立即将瓶盖上。

用毛刷或Pele Tim（泡沫小球）蘸Solobond在蚀刻后的釉质边缘涂抹一薄层，用干毛刷或Pele Tim将多余者去除。

然后立即用卤素光照射15s固化。

选择色调匹配的Arabesk.进一步的处理：充填物厚度超过2mm时，应分层填塑和固化，每层照射约40～60s，不透明色调B4和C3应照射至少60s，光源为卤素光（Polofil Lux）。

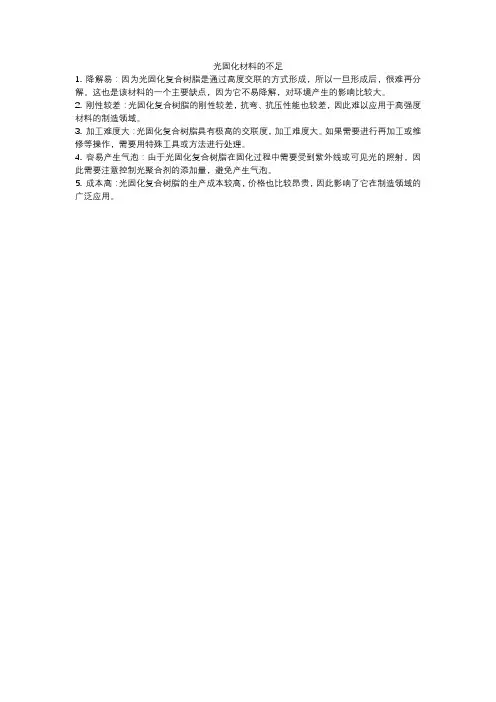

光固化材料的不足
1. 降解易：因为光固化复合树脂是通过高度交联的方式形成，所以一旦形成后，很难再分解。

这也是该材料的一个主要缺点，因为它不易降解，对环境产生的影响比较大。

2. 刚性较差：光固化复合树脂的刚性较差，抗弯、抗压性能也较差，因此难以应用于高强度材料的制造领域。

3. 加工难度大：光固化复合树脂具有极高的交联度，加工难度大。

如果需要进行再加工或维修等操作，需要用特殊工具或方法进行处理。

4. 容易产生气泡：由于光固化复合树脂在固化过程中需要受到紫外线或可见光的照射，因此需要注意控制光聚合剂的添加量，避免产生气泡。

5. 成本高：光固化复合树脂的生产成本较高，价格也比较昂贵，因此影响了它在制造领域的广泛应用。

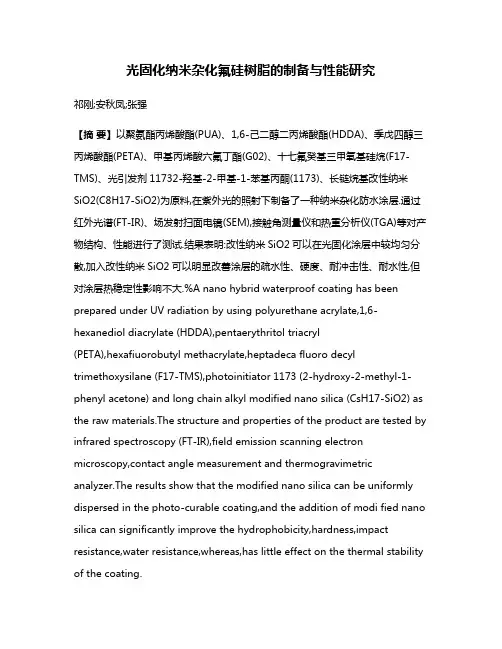

光固化纳米杂化氟硅树脂的制备与性能研究祁刚;安秋凤;张强【摘要】以聚氨酯丙烯酸酯(PUA)、1,6-己二醇二丙烯酸酯(HDDA)、季戊四醇三丙烯酸酯(PETA)、甲基丙烯酸六氟丁酯(G02)、十七氟癸基三甲氧基硅烷(F17-TMS)、光引发剂11732-羟基-2-甲基-1-苯基丙酮(1173)、长链烷基改性纳米SiO2(C8H17-SiO2)为原料,在紫外光的照射下制备了一种纳米杂化防水涂层.通过红外光谱(FT-IR)、场发射扫面电镜(SEM),接触角测量仪和热重分析仪(TGA)等对产物结构、性能进行了测试.结果表明:改性纳米SiO2可以在光固化涂层中较均匀分散,加入改性纳米SiO2可以明显改善涂层的疏水性、硬度、耐冲击性、耐水性,但对涂层热稳定性影响不大.%A nano hybrid waterproof coating has been prepared under UV radiation by using polyurethane acrylate,1,6-hexanediol diacrylate (HDDA),pentaerythritol triacryl(PETA),hexafiuorobutyl methacrylate,heptadeca fluoro decyl trimethoxysilane (F17-TMS),photoinitiator 1173 (2-hydroxy-2-methyl-1-phenyl acetone) and long chain alkyl modified nano silica (CsH17-SiO2) as the raw materials.The structure and properties of the product are tested by infrared spectroscopy (FT-IR),field emission scanning electron microscopy,contact angle measurement and thermogravimetric analyzer.The results show that the modified nano silica can be uniformly dispersed in the photo-curable coating,and the addition of modi fied nano silica can significantly improve the hydrophobicity,hardness,impact resistance,water resistance,whereas,has little effect on the thermal stability of the coating.【期刊名称】《涂料工业》【年(卷),期】2018(048)001【总页数】5页(P54-58)【关键词】光固化;聚氨酯丙烯酸酯;纳米二氧化硅【作者】祁刚;安秋凤;张强【作者单位】陕西科技大学教育部轻化工助剂化学与技术重点实验室,西安710021;陕西科技大学教育部轻化工助剂化学与技术重点实验室,西安710021;陕西科技大学教育部轻化工助剂化学与技术重点实验室,西安710021【正文语种】中文【中图分类】TQ637.83光固化聚氨酯涂层具有优异的性能，其耐摩擦度、硬度较高、附着力较好，但其疏水性不高[1]，有机无机杂化材料可以使得材料兼具有机物和无机物的性能，可以充分发挥两者的优异性能[2]。

光固化复合树脂3M Restorative使用说明【型号型号】】光固化复合树脂光固化复合树脂（（P60型）3M ESPE™ Filtek™ P60 Posterior Restorative【色号色号】】A3、B2、C2【简述简述】】光固化复合树脂（P60型）是一种可被可见光激活、辐射不透类的修复性复合材料，用于后牙修复。

该材料的填料是氧化锆/硅胶。

这种无机填料的载荷体积比为61%（无硅烷处理），颗粒度范围在0.01~3.5微米之间。

该材料含有BIS-GMA 、UDMA 和BIS-EMA 树脂。

通过一种3M 牙科粘结剂，可将修复体永久粘合到牙体结构上。

该材料可以有多种色调，传统的注射器型包装。

【适应症适应症适应症】光固化复合树脂（P60型）适用于：• 后牙直接修复• 桩核制作• 夹板• 间接修复，包括嵌体、高嵌体和贴面【注意事项注意事项注意事项】光固化复合树脂（P60型）含有甲基丙烯酸树脂。

有少部分人对丙烯酸树脂过敏。

为降低过敏危险，应尽量减少与这些材料的接触，尤其应注意避免接触还未固化的树脂。

我们建议佩戴防护手套和使用非接触性方法。

如果该材料接触到皮肤，立刻用肥皂和清水把手洗净，然后换用新手套。

如果该材料沾到眼睛和口腔内软组织，应立刻用大量水冲洗。

【使用说明使用说明】】I. 预备A. 预先处理预先处理：：用浮石和水清洁牙齿，去除表面污垢。

B. 选择色调选择色调：：在隔离牙齿之前，先选择修复材料的色调。

C. 隔离隔离：：最好采用橡皮障隔离牙齿。

亦可使用棉条加吸引器来隔离。

II. 后牙修复A. 窝洞制备窝洞制备：：制备窝洞，把洞内凹凸不平的地方磨平，洞内不得残留银汞合金或其他牙基材料，以防阻光线传导及修复材料的硬化。

B. 牙髓保护牙髓保护：：如果牙髓暴露，并且情况允许采用直接盖髓术的话，可将最少量的氢氧化钙敷盖在暴露部分，然后再加一层3M ESPE 生产的Vitrebond™ 光固化玻璃离子衬底/基底剂，它还可用于深牙洞的基层部分。

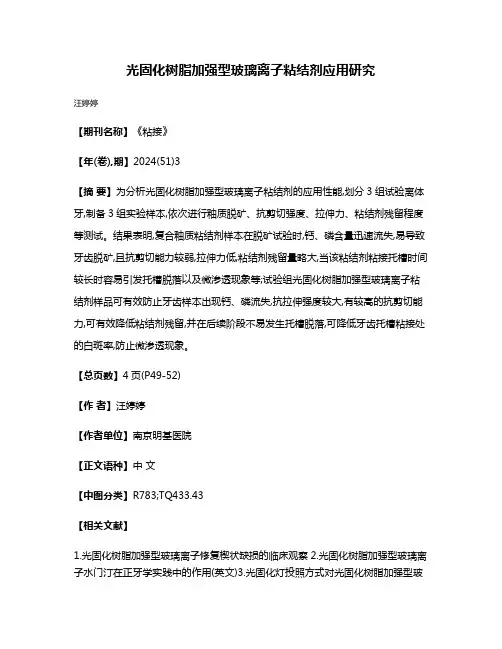

光固化树脂加强型玻璃离子粘结剂应用研究
汪婷婷
【期刊名称】《粘接》
【年(卷),期】2024(51)3
【摘要】为分析光固化树脂加强型玻璃离子粘结剂的应用性能,划分3组试验离体牙,制备3组实验样本,依次进行釉质脱矿、抗剪切强度、拉伸力、粘结剂残留程度等测试。

结果表明,复合釉质粘结剂样本在脱矿试验时,钙、磷含量迅速流失,易导致牙齿脱矿,且抗剪切能力较弱,拉伸力低,粘结剂残留量略大,当该粘结剂粘接托槽时间较长时容易引发托槽脱落以及微渗透现象等;试验组光固化树脂加强型玻璃离子粘结剂样品可有效防止牙齿样本出现钙、磷流失,抗拉伸强度较大,有较高的抗剪切能力,可有效降低粘结剂残留,并在后续阶段不易发生托槽脱落,可降低牙齿托槽粘接处的白斑率,防止微渗透现象。

【总页数】4页(P49-52)
【作者】汪婷婷
【作者单位】南京明基医院
【正文语种】中文
【中图分类】R783;TQ433.43
【相关文献】
1.光固化树脂加强型玻璃离子修复楔状缺损的临床观察
2.光固化树脂加强型玻璃离子水门汀在正牙学实践中的作用(英文)
3.光固化灯投照方式对光固化树脂加强型玻
璃离子水门汀剪切强度的影响4.光固化灯类型对光固化树脂加强型玻璃离子水门汀剪切强度的影响5.光固化灯类型对光固化树脂加强型玻璃离子水门汀剪切强度的影响
因版权原因，仅展示原文概要，查看原文内容请购买。

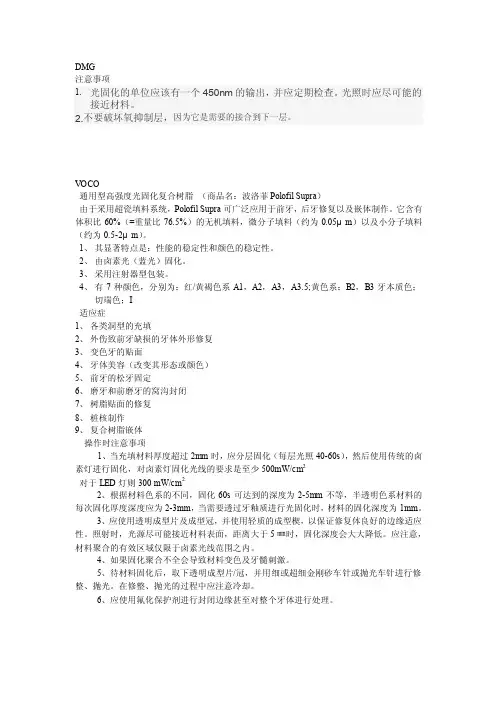

DMG注意事项1.光固化的单位应该有一个450nm的输出，并应定期检查。

光照时应尽可能的接近材料。

2.不要破坏氧抑制层，因为它是需要的接合到下一层。

VOCO通用型高强度光固化复合树脂（商品名：波洛菲Polofil Supra）由于采用超瓷填料系统，Polofil Supra可广泛应用于前牙，后牙修复以及嵌体制作。

它含有体积比60%（=重量比76.5%）的无机填料，微分子填料（约为0.05μm）以及小分子填料（约为0.5-2μm）。

1、其显著特点是：性能的稳定性和颜色的稳定性。

2、由卤素光（蓝光）固化。

3、采用注射器型包装。

4、有7种颜色，分别为：红/黄褐色系A1，A2，A3，A3.5;黄色系：B2，B3牙本质色；切端色；I适应症1、各类洞型的充填2、外伤致前牙缺损的牙体外形修复3、变色牙的贴面4、牙体美容（改变其形态或颜色）5、前牙的松牙固定6、磨牙和前磨牙的窝沟封闭7、树脂贴面的修复8、桩核制作9、复合树脂嵌体操作时注意事项1、当充填材料厚度超过2mm时，应分层固化（每层光照40-60s），然后使用传统的卤素灯进行固化，对卤素灯固化光线的要求是至少500mW/cm2对于LED灯则300 mW/cm22、根据材料色系的不同，固化60s可达到的深度为2-5mm不等，半透明色系材料的每次固化厚度深度应为2-3mm，当需要透过牙釉质进行光固化时，材料的固化深度为1mm。

3、应使用透明成型片及成型冠，并使用轻质的成型楔，以保证修复体良好的边缘适应性。

照射时，光源尽可能接近材料表面，距离大于5㎜时，固化深度会大大降低。

应注意，材料聚合的有效区域仅限于卤素光线范围之内。

4、如果固化聚合不全会导致材料变色及牙髓刺激。

5、待材料固化后，取下透明成型片/冠，并用细或超细金刚砂车针或抛光车针进行修整、抛光。

在修整、抛光的过程中应注意冷却。

6、应使用氟化保护剂进行封闭边缘甚至对整个牙体进行处理。

Filtek TM Z250 复型材料是由3M ESPE所制造的一种光聚合式、X光不透性牙体复型用复合树脂材料，用于前后牙填补修复。

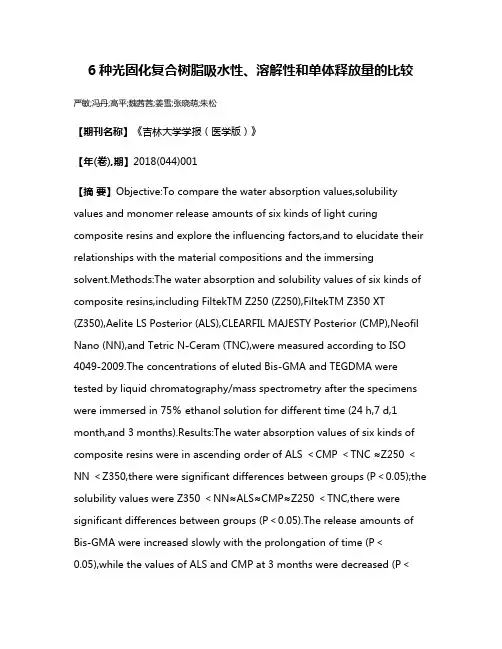

6种光固化复合树脂吸水性、溶解性和单体释放量的比较严敏;冯丹;高平;魏茜茜;姜雪;张晓萌;朱松【期刊名称】《吉林大学学报（医学版）》【年(卷),期】2018(044)001【摘要】Objective:To compare the water absorption values,solubility values and monomer release amounts of six kinds of light curing composite resins and explore the influencing factors,and to elucidate their relationships with the material compositions and the immersing solvent.Methods:The water absorption and solubility values of six kinds of composite resins,including FiltekTM Z250 (Z250),FiltekTM Z350 XT(Z350),Aelite LS Posterior (ALS),CLEARFIL MAJESTY Posterior (CMP),Neofil Nano (NN),and Tetric N-Ceram (TNC),were measured according to ISO 4049-2009.The concentrations of eluted Bis-GMA and TEGDMA were tested by liquid chromatography/mass spectrometry after the specimens were immersed in 75％ ethanol solution for different time (24 h,7 d,1 month,and 3 months).Results:The water absorption values of six kinds of composite resins were in ascending order of ALS ＜CMP ＜TNC ≈Z250 ＜NN ＜Z350,there were significant differences between groups (P＜0.05);the solubility values were Z350 ＜NN≈ALS≈CMP≈Z250 ＜TNC,there were significant differences between groups (P＜0.05).The release amounts of Bis-GMA were increased slowly with the prolongation of time (P＜0.05),while the values of ALS and CMP at 3 months were decreased (P＜0.05);the descending order ofBis-GMA release amounts at 3 months was NN＞ TNC＞ Z250＞ Z350＞ ALS＞ CMP (P＜0.05).The released TEGDMA was not found in NN and TNC.The release amounts of TEGDMA of the other four resins were increased slowly with the prolongation of time (P＜0.05),and the release amount of CMP at 3 months was decreased (P＜0.05);the order of amount at 3 months was ALS＞ CMP＞ Z250＞ Z350 (P＜0.05).Conclusion:The water absorption values,solubility values and monomer release amounts of different composite resins are different,and they are related to their organic matrix compositions and the immersing solvent.%目的:比较6种光固化复合树脂吸水值、溶解值和单体释放量,探讨其影响因素,并阐明其与材料组成成分和浸泡液的关系.方法:根据ISO 4049-2009标准,测量6种复合树脂FiltekTM Z250 (Z250)、FiltekTM Z350 XT (Z350)、Aelite LS Posterior (ALS)、CLEARFIL MAJESTY Posterior (CMP)、Neofil Nano (NN)和Tetric N-Ceram (TNC)的吸水值和溶解值,并将6种树脂试件浸泡于75％乙醇溶液中,在不同时间点(24 h、7d、1个月和3个月)终止浸泡,利用液相色谱质谱仪测量各时间段内浸泡液中Bis-GMA和TEGDMA单体释放量.结果:6种光固化复合树脂的吸水值由小到大依次为ALS＜CMP＜TNC≈Z250＜ NN＜Z350,组间比较差异有统计学意义(P＜0.05);溶解值由小到大依次为Z350＜NN≈ALS≈CMP≈Z250＜TNC,组间比较差异有统计学意义(P＜0.05).Bis-GMA释放量,树脂随着浸泡时间延长释放量缓慢增加(P＜0.05),其中ALS和CMP 3个月时释放量变小(P＜0.05),3个月时释放量由大到小依次为NN＞ TNC＞Z250＞Z350＞ALS＞CMP (P＜0.05);TEGDMA释放量,NN和TNC未检出,另外4种树脂的TEGDMA释放量随着时间延长缓慢增加(P＜0.05),其中CMP 3个月时释放量变小(P＜0.05),3个月时释放量由大到小依次为ALS＞CMP＞Z250＞Z350 (P＜0.05).结论:不同复合树脂的吸水性、溶解性及单体释放量不同,且与有机基质组成成分和浸泡液有关.【总页数】7页(P45-51)【作者】严敏;冯丹;高平;魏茜茜;姜雪;张晓萌;朱松【作者单位】吉林大学口腔医院修复科,吉林长春130021;吉林大学口腔医院修复科,吉林长春130021;吉林大学口腔医院修复科,吉林长春130021;吉林大学口腔医院修复科,吉林长春130021;吉林大学口腔医院修复科,吉林长春130021;吉林大学口腔医院修复科,吉林长春130021;吉林大学口腔医院修复科,吉林长春130021【正文语种】中文【中图分类】R783.1【相关文献】1.3种一步法自酸蚀粘接剂固化后的吸水性和溶解性 [J], 王瑞瑞;史伊林;夏文薇2.三种纤维桩树脂粘接材料的吸水性和溶解性比较 [J], 唐婉容;刘英;陈琴;米方林3.玻璃离子水门汀溶解性和吸水性的比较 [J], 张海英;侯本祥;陈薇4.杜仲胶复合义齿软衬材料制备及吸水性和溶解性检测 [J], 罗恒;高海;许雪飞;冯云枝;;5.杜仲胶复合义齿软衬材料制备及吸水性和溶解性检测 [J], 罗恒;高海;许雪飞;冯云枝因版权原因，仅展示原文概要，查看原文内容请购买。
