住宅空调室外机位设计指引集团 研发技术中心2015.08目 录1 总 则 (2)1.1 编制说明 (2)1.2 试行日期及范围、使用方法 (2)1.3 本标准主要参考标准、规范、图集 (2)2 术 语 (3)3 设计及安装原则 (3)4 基本设计规定 (3)4.1 空调室内机位设计相关规定 (3)4.2 空调室外机位设计相关规定 (4)条文说明4.1 空调室内机设计相关规定 (12)4.2 空调室外机设计相关规定 (12)附件1：常用空调室外机尺寸 (17)5 应特别注意的事项 (18)1 总 则1.1 编制说明：为使集团所开发住宅项目的空调机位设计，满足安装简易、使用舒适、维修方便、施工合理的要求，提高住宅产品品质，特制定本指引。
本指引是在国家相应规范及标准的基础之上，结合集团各住宅项目的实际情况，对住宅空调机位设计、安装要求、经验做法等编制而成。
本集团所开发项目的空调机位设计，除应符合本指引外，还应符合国家现行有关强制性标准和相关规范。
若本要点与国家标准相悖时，应优先满足国家标准。
（集团在国家标准要求基础上提高的款项除外） 本指引由房地产业集团研发技术中心研发部负责编写、修订、管理和对条文进行解释。
1.2试行日期及范围、使用方法：试行日期及范围：2015年7月1日。
试行范围：本指引适用于以住宅为主的所有未开工的项目，供方案及施工图设计过程中布置空调机位时参考使用。
使用方法：本指引为结合集团成本控制和运营管理的要求，为各住宅项目，提供项目先行实施的技术指导，进一步推动项目能快速实施。
并为公司内部审评住宅空调机位时提供基础共识，同时为设计及开发单位提供设计参考依据，使设计及开发处于受控状态，杜绝设计常见错、漏、碰、缺等问题出现，提升住宅质量，降低建筑成本。
本指引与项目实际有矛盾时，请各部及时上报，经各部门协商后确定指标。
1.3本标准主要参考标准、规范、图集：1.3.1《住宅设计规范》 （GB50096‐2011）1.3.2《民用建筑供暖通风与空气调节设计规范》 （GB50736‐2012）1.3.3 《民用建筑节能设计标准(采暖居住建筑部分) 》 （JGJ26‐95）1.3.4 《建筑设计防火规范》 （GB50016‐2006）1.3.5 《高层民用建筑设计防火规范》 （GB50045‐95<2005版>）1.3.6 《暖通空调实施技术手册》备注：如以后国家新颁布相关规范，以国家新颁布规范为准并且遵守当地的标准。

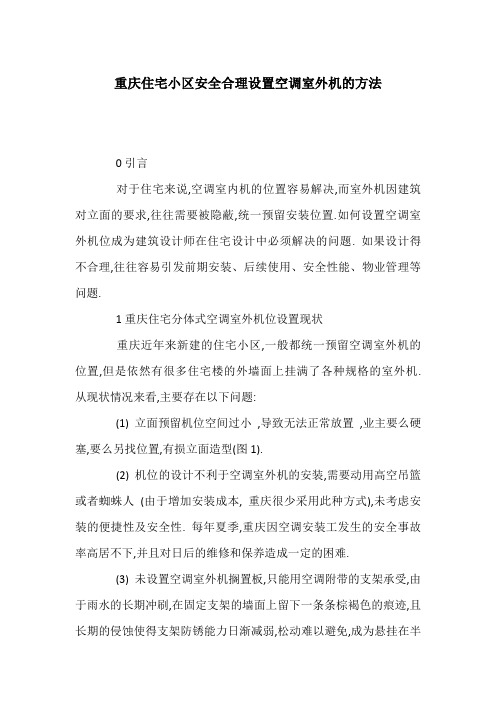

重庆住宅小区安全合理设置空调室外机的方法0引言对于住宅来说,空调室内机的位置容易解决,而室外机因建筑对立面的要求,往往需要被隐蔽,统一预留安装位置.如何设置空调室外机位成为建筑设计师在住宅设计中必须解决的问题. 如果设计得不合理,往往容易引发前期安装、后续使用、安全性能、物业管理等问题.1重庆住宅分体式空调室外机位设置现状重庆近年来新建的住宅小区,一般都统一预留空调室外机的位置,但是依然有很多住宅楼的外墙面上挂满了各种规格的室外机. 从现状情况来看,主要存在以下问题:(1) 立面预留机位空间过小,导致无法正常放置,业主要么硬塞,要么另找位置,有损立面造型(图1).(2) 机位的设计不利于空调室外机的安装,需要动用高空吊篮或者蜘蛛人(由于增加安装成本, 重庆很少采用此种方式),未考虑安装的便捷性及安全性. 每年夏季,重庆因空调安装工发生的安全事故率高居不下,并且对日后的维修和保养造成一定的困难.(3) 未设置空调室外机搁置板,只能用空调附带的支架承受,由于雨水的长期冲刷,在固定支架的墙面上留下一条条棕褐色的痕迹,且长期的侵蚀使得支架防锈能力日渐减弱,松动难以避免,成为悬挂在半空的一颗颗"不定时炸弹",易造成人身伤害. 再加上没有统一安装空调排水管,空调产生的冷凝水无组织排放,对楼下住户及行人造成困扰(图2).（图1,2略）(4) 遮挡空调机位的百叶过密,或者排风口正对外墙(距离不足1m),造成散热差,影响空调器的正常运转.2重庆对空调室外机的设置要求《住宅设计规范》(GB50096-2011)第8.6.1条要求夏热冬冷地区(重庆属于此范围)的住宅主要房间应设置空调设施或预留安装空调设施的位置和条件,第8.6.3条要求采用分体式空调器时,室外机的安装位置应符合第5.6.8条的规定.与国家标准规定保持一致, 重庆市城乡建设委员会于2010年4月6日发布了《居住建筑节能65%设计标准》(适用于主城区)和《居住建筑节能50%设计标准》(适用于非主城区),于2010年6月1日开始实施, 其中第4.1.6条对空调室外机的布置和安装做了以下5项规定, 与住宅设计规范第5.6.8条要求类似:(1) 建筑平面和立面设计应考虑空调器(机组)室外部分的位置,不应影响立面景观,并便于清洗和维护室外散热器.(2) 空调器(机组)室外机宜布置在南,北或东南,西南向的外墙.(3) 空调器(机组)室外机的安装应有利于通风换热,在建筑外立面的竖向凹槽内层层布置室外机时, 凹槽的宽度不宜小于 2.5m,室外机置于凹槽的深度不应大于4.2m.(4) 空调器(机组)室外机间的排风口不宜相对,相对时其水平间距应大于4m.(5) 室外机位置处采用的遮挡或装饰,不应导致排风不畅或进排风短路,避免散热条件恶化.这5项规定对建筑设计师如何安全合理地设置住宅分体式空调室外机位具有很强的指导作用, 其布置和安装直接影响到空调实际运行的能效比和使用效果,说起来似乎很容易,但是实际上做起来很难:设计要规范,安装要到位,使用要合理,管理要人性,维修要便捷,五项缺一不可.3住宅典型空调室外机位评价参考(1) 凸窗一侧(图3):缺点是不便于递送及室外作业;优化策略为窗边设50mm宽边沿,有利于安装工人站立操作.(2) 凸窗下(图4):缺点是不利于室外作业;冷凝管设置在室内,占用室内使用面积,影响室内效果;保温材料施工后高度空间不足;优化策略为控制窗扇开启方向;冷凝水管和冷媒管二次装修考虑美化外包; 适当提高窗台高度或者降低凸窗顶板高度,增大凸窗之间的垂直距离.(3) 一板多机位(图5):为一块搁板上并排放置两台或多台空调室外机,设计上需预留足够的室外机位尺寸,相邻室外机侧面间距不应小于200mm.(4) 平窗下(图5):窗开启扇宽度不应小于400mm,否则造成室外机递送不到室外的情况.(5) 阳台上(图6):缺点是影响阳台使用空间;朝人吹;优化策略为将室外机放置在人的头顶之上.4安全合理设置空调室外机的方法室外空调机位设计的原则从根本上就是要解决"放哪儿、怎么放、如何装与修"这三个关键点. 针对重庆现状的四个不足之处,设计均可找到较好的解决办法.(1) 空调室外机搁置板的尺寸设计合理. 一般来说,家用空调常用挂机和柜机,从户型使用情况看,挂机用于室内使用面积在20㎡以内的房间,如卧室,书房等小空间,功率一般在2P以内;柜机一般用于面积为20~40㎡左右的房间,如客厅(连餐厅)等大空间. 功率一般在3P 左右,下面就常用的空调品牌选取2P和3P机型规格尺寸做个列表(表1和表2).总结列表,内外机尺寸的高宽深指普遍理解的高度,长度和厚度. 2P室外机尺寸高最大为695,宽最大为995,深最大为370;3P室外机尺寸高最大为880,宽最大为950,深最大为420.根据普遍和取大的原则, 考虑安装时上部和四周各留出最小100mm 的净距( 冷媒管接入方向最小需150mm, 宜大于200mm),当空调板中有屋面雨水立管或阳台雨水立管穿过时,搁板宽度应加长150mm,或加大搁板深度150mm. 由此推算出2P 室外机安装位置尺寸为900*1250*600,3P为1150*1200*700. 建筑设计师可在此基础上根据实际情况确定搁板尺寸, 只要遵循此原则设计就不会出现业主无法安装另找位置破坏立面的情况了.(2) 采用便于安装和维修的方式: 靠近窗洞设置, 可开启的窗户离空调室外机位一侧不大于1200mm时视为易于进行安装及维护. 同时外窗应考虑窗的开启扇的开启方向对其安装的便利性. 避免设在山墙面或者距离窗口较远.(3) 空调室外机搁置板选择合理的位置. 设计上应创造条件设置搁置板,如:凸窗旁,窗户下,阳台外等较好的位置. 在节能保温规范未出台前,两个凸窗之间的空间放置室外机比较合适, 百叶遮挡后对立面也无影响,但是标准实施后,凸窗之间增加了节能材料的厚度,尺寸已偏小,放不下较大规格的室外机,首选不建议采用此方式,若设计上确实需要时,应优化凸窗设计.(4) 空调百叶除具有装饰作用外, 应设有活动扇, 便于安装, 百叶尺寸宜比洞口尺寸上下各留100mm的缝隙便于开启及安装时踏握着力. 为了散热和外观透视效果均好,矩管百叶片宽度D宜不小于40mm,净垂直间隔A宜不小于60mm(图7). 若设计上需要选用穿孔板围护时, 应保证孔隙率不小于75%且孔径及形状利于通风.（图7略）5结语总结现状, 对有关空调室外机安装的设计存在着滞后和不科学的问题, 虽然已经有越来越多的建筑设计师开始慎重考虑,但是仍然没把它做为建筑本身的一个元素来对待,使机器与建筑造型达到艺术上的统一. 笔者在此呼吁开发商与设计师共同想办法,让空调室外机位更"人性化"的存在.参考文献:[1] 中华人民共和国住房和城乡建设部, 中华人民共和国国家质量监督检验检疫总局. GB50096-2011住宅设计规范[S].北京:中国建筑工业出版社,2012.[2] 重庆市建设技术发展中心,重庆市建筑节能中心.DBJ50-071-2010重庆市居住建筑节能65%设计标准[S].重庆,重庆市城乡建设委员会,2010.[3] 重庆市建设技术发展中心,重庆市建筑节能中心.DBJ50-102-2010居住建筑节能50%设计标准[S]. 重庆,重庆市城乡建设委员会,2010.[4] 贾晶.住宅楼凸窗外设空调机位的改进设计[J].住宅科技,2006(6).[5]考试吧.如何处理住宅空调机位设计方面存在的问题[EB/OL].[6] HZX技术工作室. 空调室外机位的设计要点[EB/OL].[7] 黄洁娟.物业公司如何面对住宅空调机位设计方面存在的问题[J].现代物业,2007(16).[8] 赵立志.住宅建筑空调机位的思考[J]. 科技创新与应用,2011(24).。
住宅空调机位设计指引随着现代人对舒适生活的要求越来越高，住宅空调已经成为家庭生活中不可或缺的一部分。
住宅空调机位的设计对于空调的性能和效果有着重要的影响。
本文将从以下几个方面为您介绍住宅空调机位的设计指引。
1.房间面积和空调功率匹配在选择空调机位之前，您需要根据房间的面积和使用功能来确定所需的空调功率。
一般来说，按照每平方米需要冷暖的能力为100瓦计算，然后根据实际需求进行适当的调整。
确保空调机位的功率与房间的面积相匹配，可以有效地提高空调的制冷制热效果，并达到节能的目的。
2.空调机位的高度和位置空调机位的高度和位置对于空调的工作效果和舒适度有着重要的影响。
一般来说，将空调机位安装在距离地面2米至2.5米的位置，可以确保空气能够均匀地流通，并且可以避免空调直接吹向人体。
此外，空调机位应离墙壁或家具等遮挡物有一定的距离，以确保空气能够充分循环流动，提高空调的效果。
3.风口和回风口的布置对于分体空调而言，风口和回风口的布置也是非常重要的。
风口应尽量靠近房间的中央位置，这样可以使得空气能够更好地流通，并且避免冷气直接吹到人体上。
与此同时，回风口应尽量靠近房间的门口或走廊，以方便空气的循环流动。
合理的风口和回风口的布置可以提高空调的效果，并且减少能量的浪费。
4.房间内部的布置和通风在空调机位的设计中，还需要考虑房间内部的布置和通风。
房间内部的家具和物品的摆放会影响空气的流通，因此在安排空调机位的位置时，需要避免将机位安装在家具或物品的后面，以确保空气能够流通。
此外，良好的通风也是保证空调效果的重要因素。
如果房间内部没有良好的通风条件，可以考虑安装排气扇或者增加通风口，以提高空调的性能。
综上所述，住宅空调机位的设计需要考虑房间面积和空调功率的匹配，机位的高度和位置，风口和回风口的布置，以及房间内部的布置和通风等因素。
合理的空调机位设计能够提高空调的效果和舒适度，并且节约能源。
希望以上的指引对您在设计住宅空调机位时有所帮助。
居民楼空调机位的规范使用第一篇：居民楼空调机位的规范使用居民楼空调机位的规范使用新建小区居民楼空调机位的设计主要有两类，一类是设置在业主房屋外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较容易产生空调机位的使用纠纷。
为避免纠纷，首先需要了解飘窗的结构，通常在业主室内可以直观看到飘窗的顶板要低于房顶300mm左右，而由室外看飘窗的顶板距上层业主的地面大约300mm左右，一般飘窗顶板上空调机位的高度为600mm左右；其次需要了解空调外机的安装特点，由于飘窗顶板上方安装空调外机的空间高度仅有600mm左右，一般无法使用随机配置的壁挂式支架，只能将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防止空调外机倾倒、坠落，并要处理好地脚螺栓孔的防雨。
不可否认，空调机位设计的第一类方案最理想，即便于安装也能避免纠纷；受各种条件限制而出现的另一类设计方案，比较容易产生纠纷的原因，主要是相邻业主误认为空调机位有部分占用了自家房屋的外墙，并会受到空调外机噪音的更多影响。
可见，设计和物业管理单位有责任避免此类纠纷的发生，还要防范因安装不当形成的安全隐患，应事先确定方案并加强宣传和管理，为此还需要解决以下认识问题：一、飘窗随房屋出售后，属于业主所有，因此飘窗顶板的使用权是受我国法律保护的财产权利；二、根据我国相关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应符合建筑设计规范，而统一在飘窗顶板上设置空调机位并不存在侵害相邻共有权；三、将空调外机安装在自家飘窗顶板上方，可以减少空调噪音（主要是通过飘窗顶板传导）对相邻业主的影响；四、可以避免空调安装（地脚螺栓钻孔）不当造成他人飘窗顶板漏水，减少新的邻里纠纷；五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，确保空调冷凝水下流、热气上行顺畅；六、业主安装空调前需了解空调安装及使用要求，物业管理单位应按规范向业主说明并加强管理，避免邻里纠纷，消除安全隐患。
住宅建筑空调室外机位置设计分析伍振超发布时间：2021-09-28T03:58:35.399Z 来源：《建筑学研究前沿》2021年13期作者：伍振超[导读] 对于现代城市住宅建筑来说，空调在人们室内空间中扮演着非常重要的角色，其中的空调室外机的放置问题正在逐渐的成为大家所关注的问题。
身份证：4407811xxxx1073818摘要：对于现代城市住宅建筑来说，空调在人们室内空间中扮演着非常重要的角色，其中的空调室外机的放置问题正在逐渐的成为大家所关注的问题。
对于空调室外机来说，它的位置不仅会给住宅建筑的造型带来很大影响，还会影响到空调的安装和使用，因此必须要对空调室外机的位置作出合理设计。
关键词：住宅建筑；空调外机；位置设计引言在社会不断发展的背景下，空调已经成为现代人居住生活中的重要家用电器。
在住宅建筑安装空调外机的时候，需要综合考虑到位置，不仅要保证住户使用的方便性，同时还要方便安装和维修。
一、住宅建筑空调室外机位置设计存在的的问题（一）没有做出空调机位的设计早期住宅，尤其是在上上世纪90年所建的住宅，大部分都属于多层砖混结构，在建造的过程中并没有普及空调，住宅建筑的设计师更是没有考虑到关于空调外机的安装需求，因此并没有留出空调机位的设计。
近些年的住户在安装空调的时候，经常是需要外墙进行打孔的操作，通过外挂固定支架来进行安装。
（二）空调机位的尺寸问题外机位尺寸过小产生原因有两种，一种是因为在设计的时候没有做好空调外机尺寸的调查，导致部分空调外机无法得到正常安装；另外就是在对空调外机位置进行设计的时候，对外墙保温和排水管道产生了忽视，影响到了尺寸和安装。
再加上空调外机一般重量较大，不预留合适的机位会出现不少的后续问题。
（三）没有考虑到安装维修的便利性设计单位在对空调外机的机位进行设计的过程当中，经常会为了更好的保证美观度而采用正面利用金属百叶遮挡，其余面利用建筑墙体形成的空腔的方式来进行布置。
在完成空调外机的安装之后也会导致出现侧面和背面进风空间不足的现象。
室外空调机位设计指引首先，室外空调机位设计应遵循以下原则：1.安全性：空调机位必须安全可靠，防止机组发生倾斜、震动或滑动等危险情况。
空调机位的设计要充分考虑强度、稳定性和抗风能力。
2.通风性：空调机位必须保持良好的通风条件，以保证机组正常散热。
通风空间应充足，避免机组长期处于高温环境下。
3.减噪性：空调机位设计应考虑降低机组噪音对周围环境和人们生活的影响。
可以采取隔音板、消声器等措施，减少噪声传播。
4.方便维护：空调机位应为维护人员提供充足的工作空间，方便检修和维护。
5.美观性：空调机位应与建筑物外观相协调，避免对整体建筑形象产生影响。
接下来，我将详细说明室外空调机位设计的注意事项和指导原则。
1.选择合适的位置：空调机位的选择应考虑多个因素，如机组功率、机组类型、管道长度和重量等。
机位应尽可能远离窗户、门和通道，以减少噪音和震动对室内环境的影响。
2.确保合适的基础：空调机位需要有一个坚固的基础，以确保机组安全稳定。
基础可以使用混凝土，同时考虑地质条件和基础承载能力。
3.选择适当的支架：支架是连接机组和基础的重要组成部分。
支架应具有足够强度和稳定性，同时考虑机组的安全、维护和维修便利性。
4.控制噪音和振动：室外空调机位设计应采取措施减少噪音和振动对周围环境的影响。
可以使用隔音板、振动消除器等装置来降低噪音和振动。
5.提供足够的通风空间：空调机位应考虑机组正常运行所需的适当通风空间。
通风孔的位置和大小应根据机组的散热需求来确定。
6.提供便于维护的空间：空调机位应提供足够的工作空间，使维修和检修人员能够方便地进行维护工作。
考虑到机组的大小和维护要求，确保机位周围有足够的空间。
7.考虑环境保护：室外空调机位设计应考虑环境保护因素，如减少机组对周围环境的污染和影响。
可采用降噪、降震和节能设备，减少对大气和水资源的污染。
综上所述，室外空调机位设计是确保空调系统正常运行和维护的重要环节。
设计时应充分考虑安全性、通风性、减噪性、方便维护性和美观性等因素。
室外空调机位怎么设计才会不影响别墅外观？
夏日炎炎，少不了空调来助力，很多别墅建好后非常的美观大气，但是后期一放上空调外机，美观度就大打折扣了，所以我们在做别墅设计的时候就要考虑到日后空调外机的放置。
今天就来说说别墅室外空调机位怎么设计才会不影响别墅外观？
1、错开正面，把空调机位设计在房子的两边或房子的背面，不影响房子的正面美观度。
2、设置保护罩，让保护罩融入外墙设计，整体相协调，就不会
那么突兀和引人注目了。
3、做隐藏式的空调机位，和城市很多楼盘设计一样，设置隐藏式的空调机位，一眼望去，就是别墅的外力面的一角。
4、预留阳台位置安放空调外机，可以悬挂起来，也可以直接做成落地式，旁边做成水槽，把水引到地漏处。
5、做中央空调设计，把中央空调外机放置在屋顶等不起眼的位置，一般不会影响别墅的美观度，或者给它设计一个专门的地方安置，只是前期投入成本稍高些。
以上就是小编为大家介绍的室外空调机位怎么设计才会不影响
别墅外观？如果你已经选好了空调外机安装设计方式，这篇《别墅空调外机怎么安装？注意事项及相关知识要点介绍》你可能正好需要。
室外空调机位的规范使用新建小区室外空调机位的设计主要有两类，一类设置在业主房屋外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较容易产生空调机位的使用纠纷。
为避免纠纷，首先需要了解飘窗的结构，通常在业主室内可以直观看到飘窗的顶板要低于房顶300mm左右，而由室外看飘窗的顶板距上层业主的地面大约300mm左右，一般飘窗顶板上空调机位的高度为600mm左右；其次需要了解空调外机的安装特点，由于飘窗顶板上方安装空调外机的空间高度仅有600mm左右，一般无法使用随机配置的壁挂式支架，只能将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防止空调外机倾倒、坠落，并要处理好地脚螺栓孔的防雨。
不可否认，室外空调机位设计的第一类方案最理想，即便于安装也能避免纠纷；受各种条件限制而出现的另一类设计方案容易产生纠纷的原因，主要是相邻业主误认为空调机位有部分占用了自家房屋的外墙，并会受到空调外机噪音的更多影响。
可见，设计和物业管理单位有责任避免此类纠纷的发生，还要防范因安装不当形成的安全隐患，应事先明确规范并加强宣传和管理，为此还需要解决以下认识问题：一、飘窗随房屋出售后，属于业主所有，因此飘窗顶板的使用权是受我国法律保护的财产权利；二、根据我国相关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应符合建筑设计规范，而统一在飘窗顶板上设置空调机位并不存在侵害相邻共有权；三、将空调外机安装在自家飘窗顶板上方，可以减少空调噪音（主要是通过飘窗顶板传导）对相邻业主的影响；四、可以避免空调安装（地脚螺栓钻孔）不当造成他人飘窗顶板漏水，减少新的邻里纠纷；五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，确保空调冷凝水下流、热气上行顺畅；六、业主安装空调前需了解空调安装及使用要求，物业管理单位应按规范向业主说明并加强管理，避免邻里纠纷，消除安全隐患。
实际，新建小区室外空调机位使用中存在的混乱现象，还与空调外机安装的通道不畅有关，正是这一设计缺陷又使空调安装人员为图方便而误导业主，甚至建议业主将外机安装于自家飘窗下方的空调机位，因此就形成对他人财产权利的侵犯并引起民事纠纷。
恒大地产住宅空调机及飘窗设计总体原则恒大地产住宅空调机及飘窗设计总体原则提要：附表一中”空调适用面积”为：不包括公摊面积、卫生间、阳台、空中花园等的户内面积。
该项数据以夏热冬暖、恒大地产住宅空调机及飘窗设计总体原则说明：（1）所有空调机室外机均需放入设计预留机位，并用百页或金属栏杆围蔽。
（2）采用小型中央空调和分体式空调两大类：集团年度选定的战略合作伙伴为”三菱重工”、”大金”、”三星”。
大金2～3匹机外观尺寸高735mm，三菱、三星同类机型高度≤650mm，远小于大金，所以建议18层以上户型不宜选用大金2～3匹机。
三星2～3匹机没有壁挂机品种，选购客厅用空调机时须注意。
小型中央空调及配送的分体式空调机配置方案需报集团审批。
（3）本节附图尺寸均为完成面净尺寸。
1小型中央空调系统:适用范围：户内部分：别墅、叠式别墅、高层空中花园洋房、复式花园洋房及情景洋房；首层大堂：超豪华户型及夏热冬暖、夏热冬冷地区的豪华户型。
空调室外机位的技术要求：附表一中”空调适用面积”为：不包括公摊面积、卫生间、阳台、空中花园等的户内面积。
该项数据以夏热冬暖、夏热冬冷地区为参照，其余气候区根据具体情况由暖通专业技术人员核算为准。
室外机需预留人员检修通道300mm宽，检修位不小于400mm宽，并应预留安装通道（见附图一）。
小型中央空调室外机的机位布置方式举例（见附图一）：附图一中第2种两侧封闭的布置方式因上方采光有限制，不宜设排风管（见附图二）。
正面进风口有阻挡的，反起高度不应大于900mm，并由暖通专业技术人员核算。
（见附图二.2B）附图一：附图二：机位两侧封闭布置方式剖面示意图附图三：机位尺寸与外观尺寸示意图附表一：小型中央空调机制冷量及外观尺寸、机位尺寸一览表三菱重工-制冷量5HP10、12、14、16HP18、20、22、24HP空调适用面积50-9090-300300-400估算套内面积65-120120-390390-500外观尺寸（长lx厚bx高h）970x370x13001350x720x16901350x720x2040机位尺寸（长Lx厚Bx高H）1～41400x850x18501750x1250x27001750x1250x280051400x600x18501750x1000x27001750x1000x2800进/出风方式三向进/侧出风三向进/顶出风三向进/顶出风大金-制冷量-4、5、6HP8、10HP12、14、16HP18、20HP 适用空调面积50-100100-160160-300300-400估算套内面积65-130130-210210-390390-500外观尺寸（长lx厚bx高h）900x350x1350930x765x16801240x765x16801880x765x1680 机位尺寸（长Lx厚Bx高H）1～41300x850x18501350x1300x27001700x1300x27002300x1300x270051300x550x18501350x1000x27001700x1000x27002300x1000 x2700进/出风方式三向进/侧出三向进/顶出风三向进/顶出风三向进/顶出风三星-制冷量-5、6HP8、10HP12、14HP16、18、20HP 适用空调面积50-100100-160160-250250-350估算套内面积65-130130-210210-390390-500外观尺寸（长lx厚bx高h）932x375x1128880x765x16461200X765X1646880x765x1646 组合2组机位尺寸空调室外机位置应考虑必要的维修及进、出风空间。
住宅空调室外机位设计指引集团 研发技术中心2015.08目 录1 总 则 (2)1.1 编制说明 (2)1.2 试行日期及范围、使用方法 (2)1.3 本标准主要参考标准、规范、图集 (2)2 术 语 (3)3 设计及安装原则 (3)4 基本设计规定 (3)4.1 空调室内机位设计相关规定 (3)4.2 空调室外机位设计相关规定 (4)条文说明4.1 空调室内机设计相关规定 (12)4.2 空调室外机设计相关规定 (12)附件1：常用空调室外机尺寸 (17)5 应特别注意的事项 (18)1 总 则1.1 编制说明：为使集团所开发住宅项目的空调机位设计，满足安装简易、使用舒适、维修方便、施工合理的要求，提高住宅产品品质，特制定本指引。
本指引是在国家相应规范及标准的基础之上，结合集团各住宅项目的实际情况，对住宅空调机位设计、安装要求、经验做法等编制而成。
本集团所开发项目的空调机位设计，除应符合本指引外，还应符合国家现行有关强制性标准和相关规范。
若本要点与国家标准相悖时，应优先满足国家标准。
（集团在国家标准要求基础上提高的款项除外） 本指引由房地产业集团研发技术中心研发部负责编写、修订、管理和对条文进行解释。
1.2试行日期及范围、使用方法：试行日期及范围：2015年7月1日。
试行范围：本指引适用于以住宅为主的所有未开工的项目，供方案及施工图设计过程中布置空调机位时参考使用。
使用方法：本指引为结合集团成本控制和运营管理的要求，为各住宅项目，提供项目先行实施的技术指导，进一步推动项目能快速实施。
并为公司内部审评住宅空调机位时提供基础共识，同时为设计及开发单位提供设计参考依据，使设计及开发处于受控状态，杜绝设计常见错、漏、碰、缺等问题出现，提升住宅质量，降低建筑成本。
本指引与项目实际有矛盾时，请各部及时上报，经各部门协商后确定指标。
1.3本标准主要参考标准、规范、图集：1.3.1《住宅设计规范》 （GB50096‐2011）1.3.2《民用建筑供暖通风与空气调节设计规范》 （GB50736‐2012）1.3.3 《民用建筑节能设计标准(采暖居住建筑部分) 》 （JGJ26‐95）1.3.4 《建筑设计防火规范》 （GB50016‐2006）1.3.5 《高层民用建筑设计防火规范》 （GB50045‐95<2005版>）1.3.6 《暖通空调实施技术手册》备注：如以后国家新颁布相关规范，以国家新颁布规范为准并且遵守当地的标准。
2 术 语2.1分体式空调：主要用于住宅建筑及部分一般公共建筑，由室内机和室外机组成，分别安装在室内和室外，中间通过管路和电线连接。
2.2家用（商用）中央空调：用于住宅建筑和一般公共建筑，制冷量在7-80KW范围内，带集中冷热源的舒适性空调系统。
2.3空调冷媒管：空调冷媒管是指在空调系统中，制冷剂流经的连接换热器，阀门，压缩机等主要制冷部件的管路。
通常采用铜管。
3 设计及安装原则从使用功能的角度，应符合：有位置、放得下、散热好、不死机、使用舒适、节能环保、互不干扰、管线合理，排水通畅、有组织的原则。
从安装角度，应符合：安装方便、不影响他人的原则。
从使用和美观角度，应符合：隐蔽、美观、大方、简约、实用的原则。
所有住宅每一个居室、客厅均应设置空调外机搁板，餐厨房间、卫生间不设空调外机搁板，考虑小业主安装家用中央空调系统的可行性，每户其中一个机位应加大净尺寸或有两个以上机位合并设置，以满足家用中央空调机位的需要。
机位应考虑设备安装及运行时噪音等的影响。
独栋及联排别墅、叠拼式住宅选用VRV空调。
4 基本设计规定4.1空调室内机位设计相关规定4.1.1室内机应设置于房间气流较顺畅位置，减少送风死角，出风口附近无障碍物。
4.1.2室内机应尽可能靠近室外机，减少室内明管的长度，并远离热源、燃气等。
4.1.3室内机应结合家具合理布置，避免直吹人员长期停留的位置（床、沙发等）。
4.1.4壁挂机下沿距地面的距离应保持在2.2m左右；上沿距吊顶的距离不得小于150mm；侧面距墙不宜小于300mm。
4.1.5壁挂机的安装墙面应能保证结构强度要求，必要时采取加固措施。
柜机应布置于房间角落，尽可能少占使用面积。
4.1.6 VRV空调室内机还应注意以下几点：（1）室内机应选用厚度在200mm以内的薄型风管机或壁挂式室内机，气流组织形式宜为侧送底回。
（2）室内机不得紧贴楼板和墙面设置，应至少留5mm间隙，薄型风管机占用吊顶高度必须控制在250mm 以内；风管机与送回风口的连接应采用软接。
（3） 卧室采用薄型风管机宜设置于入门口处，室内机后方空间较大时可考虑侧送后回形式。
采用壁挂机可以设置在靠窗附近。
（4） 室内机设置应使房间气流顺畅，出风口前方确保无吊灯等障碍物。
（5） 应按厂家要求预留维修空间及检修口。
（6） 每台室内机应配置有线控制面板，控制面板应与灯具开关协调布置。
4.2空调室外机位设计相关规定4.2.1 室外机搁板尺寸设计要求家用空调室外机搁板规格尺寸（mm）机型 能力范围（匹）适用面积（m2）开敞（装饰护栏） 半封（百叶护栏）宽 深 高 宽 深 高挂机 1~2 12~23 1000 500 900 1200 900 1000柜机 2~3.5 20~45 1100 600 1100 1300 1000 1300 家用一拖多 4~6 50~80 1200 600 1500 1300 1000 1700 注：1、住宅套内并联的室外机搁板，其开敞宽度累加时可减少100mm。
2、本表所列尺寸均为搁板净尺寸。
（净空尺寸指去掉外墙保温层、面层厚度、及装饰百叶厚度翻边之后的尺寸，当机位处设有其他立管时，尺寸需相应加大。
）公司目前项目应考虑的空调室外机位置：做法一：空调机位设置于阳台侧面特点：从阳台侧面开门（或者设百叶），安装和维修方便，对建筑立面效果影响小。
平面图一平面图二立面效果示意图做法二：空调机位设置于两窗户之间，上下布置两台特点：立面规整统一，安装和维修较方便，选用此种布置方式应综合多方因素考虑。
可作为精装修户型空调机位。
平面图剖面图立面效果示意图做法三：空调机位设置于专用空调板放置一台空调室外机放置两台空调室外机放置三台空调室外机做法四：空调机位设置于专用设备平台特点：立面规整统一，对建筑立面效果影响小，安装和维修时可进入平台方便操作，可作为家用中央空调室外机位，应设置在北侧。
（专用设备平台的位置及尺寸需根据项目户型、定位综合考虑。
）平面图立面效果示意图4.2.2安装位置要求（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。
直射的阳光或高温热源会使空调制冷不及时，制冷效果差。
（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。
室外机组应安装在空调房间的外墙，朝向最好为北向，其次为南向，最差为东、西向。
（3）室外机进空气的侧面及后面应留有100mm以上的空间，前面排风方向空间距离应在700mm以上。
各室外机由于结构不同，所需空间尺寸也不相同位置选择时应满足常用空调外机所需最大尺寸要求。
（4）空调器的安装面应坚固结实，具有足够的承载能力。
安装面为建筑物的旧壁或屋顶时，必须具有实心砖、混凝土或与其强度等效的安装面。
安装场地应能承受室外机的重量，且应该无振动，不引起噪声的增大。
（5）排出空气和噪声不影响邻居的场所。
同时室外机应尽可能远离卧室、起居室等对噪音要求高的房间。
（6）建筑物内部的过道、楼梯、出口等公共部位不应安装空调器的室外机。
（7）空调器的室外机组不应占用公共人行道，沿道路两侧建筑物安装的空调器其安装架底部距地面的距离应大于2.5m。
（8）空调室外机严禁采用吊篮安装方式，应尽可能保证能从室内将空调室外机安放到位，且便于管道连接操作。
尽量在空调室外机出入口设可开启窗，必要时可设检修口，其开启后净空应满足空调室外机出入及操作要求，开启扇不小于700X1100(宽X高)，并核对开启方式开启方向。
原则上应避免需要拆除窗玻璃的情况出现。
（9）空调室外机如布置在开敞阳台或露台上，应用栏杆或隔板进行区域划分，以避免面积测绘上产生纠纷。
在选用栏杆或隔板时，应考虑建筑整体立面效果。
（10）空调室外机在阳台上的平面布置尺寸应不小于搁板机位尺寸要求。
（11）侧排风的室外机不应与当地空调使用季节的主导风向相对，必要时可增加挡风板。
（12）对于面积较大的建筑（例如别墅、联排和商服设施），VRV空调室外机一般为顶出风。
在这种情况下，建议将顶出风形式的室外机布置在阳台、露台、地面和屋顶或专用的设备平台上。
（13）家用中央空调机位应设置于方便安装和维修的位置，并预留上人、检修空间。
4.2.3管线设计要求（1）冷凝水管采用PVC管，冷媒管、冷凝水管保温材料采用难燃B1级发泡橡塑管壳。
（2）空调冷凝水立管管径，通常按D50mm考虑。
每层预留支管D32~D40mm，管材采用U-PVC塑料管，承插粘接。
每层支管如安装在空调板上离地30～50mm高，则空调板外沿无需雨水翻口，雨水散排；每层支管如安装在空调板下，则空调板外沿可设雨水翻口，并可采用地漏形式代替预留支管，雨水通过地漏口排放（如采用地漏排放形式，则冷凝水立管管径取D50）。
在冬冷地区，对于冷暖两用空调，应采用空调板+地漏形式，以保证冬季空调室外机冻融水顺利排泄。
（3）管线布置尽量不从空调机位穿越，否则应适当加大空调搁板尺寸留出管线空间。
（4）空调设计时应综合考虑，净高有要求时不应影响净高，有条件时尽量穿梁布置，避免影响正常空间使用。
（5）室内机冷凝水的排放宜与冷媒管一起布置，排放到室外空调外机隔板的地漏内，通过冷凝水立管排入室外管网（间接排入室外污水管）。
（6）空调冷凝水应按就近有组织排放原则，空调室内机安装位置选择应紧邻室外机，尽量缩短冷凝水管经过的路径。
管线不宜过长，否则应隐蔽处理。
（7） 配有冷凝水提升泵的空调室内机，冷凝水管原则上穿梁铺设，局部位置梁高较低，难以预留穿梁套管，且不影响装修高度时，可在梁下铺设；不配有冷凝水提升泵的空调室内机，冷凝水管在梁下铺设，如满足不了装修要求，应考虑穿梁或剪力墙。
冷凝水排入带存水弯的地漏或户外专用冷凝水管内；户外冷凝水管与室外管网接通时采用间接排放模式。
（8）别墅冷凝水原则上应统一收集排放至空调室外机附近的散水上，或排入附近卫生间的地漏内；多层或高层住宅冷凝水统一收集至空调室外机位置或附近卫生间地漏排放。
（9）冷凝水管径根据各厂家要求确定（一般选用D40或D32）。
（10） 冷媒管保温根据当地气候确定，采用橡塑保温时，室外、屋面管道在保温外包铝皮。
