伺服系统位置控制的基本原理
- 格式:docx
- 大小:57.69 KB
- 文档页数:1
伺服电机控制原理伺服电机是一种可以精确控制位置、速度和加速度的电机,广泛应用于工业自动化、机器人、医疗设备等领域。
了解伺服电机控制的原理对于工程师和技术人员极为重要。
本文将介绍伺服电机控制的基本原理和常见控制方法。
1. 伺服电机基本原理伺服电机由电机、传感器和控制器组成。
传感器用于检测电机的实际状态,控制器根据传感器的反馈信号调整电机的输出来实现精确控制。
伺服系统通常采用闭环控制,即控制器持续调整电机输出直至达到期望状态。
2. 伺服电机控制方法2.1 位置控制在位置控制中,控制器会比较传感器反馈的位置信号和期望位置信号,并根据误差信号调整电机输出。
位置控制通常采用PID控制器,通过比例、积分和微分三个参数来调节电机输出,使实际位置尽可能接近期望位置。
2.2 速度控制速度控制是调节电机输出使其达到期望速度的过程。
控制器比较速度传感器的反馈信号和期望速度信号,根据误差信号调节电机输出。
速度控制通常采用PID控制器,通过调节PID参数来控制电机速度。
2.3 加速度控制在需要快速响应和精准控制的场合,加速度控制非常重要。
控制器根据加速度传感器的反馈信号和期望加速度信号调节电机输出,以实现快速、平滑的加速和减速过程。
3. 伺服电机控制应用伺服电机控制在工业生产线、机械臂、自动化设备等领域得到了广泛应用。
通过精确的位置、速度和加速度控制,伺服电机可以完成各种复杂的任务,提高生产效率并降低人工成本。
结论伺服电机控制原理是现代工业自动化的核心技朧。
通过了解伺服电机的基本原理和控制方法,工程师可以设计出性能优越的伺服系统,满足各种精密控制需求。
希望本文对您理解伺服电机控制原理有所帮助。
以上就是关于伺服电机控制原理的介。
伺服控制知识点总结一、基本概念1. 伺服系统伺服系统是由伺服执行元件、位置传感器、控制器和电源组成的控制系统。
其中,伺服执行元件一般为电机,位置传感器用于检测电机的位置,控制器用于根据传感器的反馈信号控制电机的运动,电源用于为电机提供动力。
2. 伺服电机伺服电机是一种能够根据外部控制信号精确控制位置、速度和力的电机。
常见的伺服电机有直流伺服电机、交流伺服电机和步进伺服电机等。
3. 位置传感器位置传感器用于检测伺服电机的位置,并将检测到的位置信息反馈给控制器。
常见的位置传感器有编码器、光栅尺、霍尔传感器等。
4. 控制器控制器是伺服系统中的核心部件,其主要功能是根据传感器的反馈信号计算出电机的控制指令,并将指令输出给电机驱动器。
5. 电机驱动器电机驱动器接收控制器输出的控制指令,通过控制电机的电源电压和频率来控制电机的转速和扭矩。
二、伺服控制原理1. 闭环控制伺服控制采用闭环控制的原理,即通过不断地检测输出和反馈,在控制过程中校正误差,从而实现精确的位置、速度和力控制。
在闭环控制系统中,控制器通过比较实际输出和期望输出之间的差距,不断调整控制指令,使输出逐渐趋近期望值。
2. PID控制PID控制是伺服控制中常用的一种控制算法,即比例、积分、微分控制算法的组合。
比例控制用于根据误差的大小调整控制输出;积分控制用于消除持续的误差;微分控制用于预测误差的变化趋势,并及时做出调整。
PID控制算法可以根据实际情况进行调整,适用于各种伺服控制场景。
3. 伺服控制系统的设计伺服控制系统的设计需要考虑多个因素,包括伺服系统的要求、控制器的选择、传感器的选择、电机的选择、控制算法的选择等。
在设计伺服控制系统时,需根据实际情况权衡各种因素,从而达到满足控制要求并尽可能减小成本的目标。
三、伺服控制应用领域1. 工业自动化在工业自动化领域,伺服控制被广泛应用于各种生产设备的位置和速度控制,如注塑机、包装机、数控机床等。
伺服控制可以实现快速、稳定、精确的运动控制,提高生产效率和产品质量。

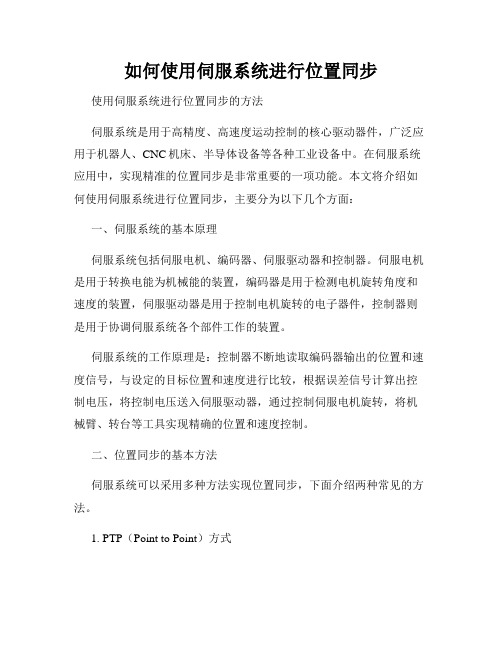

如何使用伺服系统进行位置同步使用伺服系统进行位置同步的方法伺服系统是用于高精度、高速度运动控制的核心驱动器件,广泛应用于机器人、CNC机床、半导体设备等各种工业设备中。
在伺服系统应用中,实现精准的位置同步是非常重要的一项功能。
本文将介绍如何使用伺服系统进行位置同步,主要分为以下几个方面:一、伺服系统的基本原理伺服系统包括伺服电机、编码器、伺服驱动器和控制器。
伺服电机是用于转换电能为机械能的装置,编码器是用于检测电机旋转角度和速度的装置,伺服驱动器是用于控制电机旋转的电子器件,控制器则是用于协调伺服系统各个部件工作的装置。
伺服系统的工作原理是:控制器不断地读取编码器输出的位置和速度信号,与设定的目标位置和速度进行比较,根据误差信号计算出控制电压,将控制电压送入伺服驱动器,通过控制伺服电机旋转,将机械臂、转台等工具实现精确的位置和速度控制。
二、位置同步的基本方法伺服系统可以采用多种方法实现位置同步,下面介绍两种常见的方法。
1. PTP(Point to Point)方式PTP方式即为点对点方式,主要应用于需要快速移动并准确到达指定位置的场景,例如机器人在工作中需要从A点移动到B点等。
PTP方式需要接收目标位置的指令,控制器计算出一条最优轨迹的运动曲线,同时进行速度和位置的平衡控制,使机器移动到目标点。
该方式通常需要配合传感器和编码器来检测机器的实时位置,确保位置精度。
2. CP(Continuous Path)方式CP方式即为连续路径方式,主要应用于需要沿一定路径进行运动的场景,例如机器人臂需要在工件表面进行连续的切削运动等。
CP方式需要接收一条路径指令和一条速度指令,控制器按照路径指令计算出最优轨迹,同时根据实际速度与目标速度的差值进行控制,使机器沿着路径进行运动。
该方式通常需要搭配传感器和编码器来检测机器实时位置和速度。
三、伺服系统使用的注意事项1. 伺服系统在使用前需要进行充分的测试和校准,包括电机、驱动器、编码器等各个部件的功能测试和位置标定。
伺服控制方案伺服控制方案是一种利用伺服系统来实现精确位置和速度控制的技术方案。
它在各个领域,尤其是工业自动化领域中得到了广泛的应用。
本文将介绍伺服控制方案的基本原理、应用场景和优势。
一、伺服控制方案的基本原理伺服控制方案基于反馈控制原理,通过测量和比较系统输出与期望值之间的差异,控制伺服驱动器的输出信号,以达到精确控制位置和速度的目的。
其基本组成包括伺服电机、编码器、驱动器和控制器。
1. 伺服电机:伺服电机是伺服系统的核心组件,它能够将电能转化为机械能,并且具有高速度和高精度的控制能力。
常见的伺服电机包括步进电机和直流电机。
2. 编码器:编码器用于测量电机的位置和速度,将机械的运动转化为电信号。
常见的编码器有增量式编码器和绝对式编码器。
3. 驱动器:驱动器负责将控制器输出的信号转化为电能供给伺服电机驱动。
它能够控制电机的转速、转向和扭矩,并根据编码器的反馈信号进行闭环控制。
4. 控制器:控制器是伺服系统的智能核心,通过对编码器的反馈信号进行处理,生成控制信号,控制伺服驱动器的输出。
常见的控制器有PID控制器和模糊控制器。
二、伺服控制方案的应用场景伺服控制方案在工业自动化中有着广泛的应用,其中包括以下几个领域:1. 机械加工:伺服控制方案可以应用于机床、数控切割机、激光切割机等机械加工设备,实现高精度的位置和速度控制,提高加工精度和效率。
2. 机器人技术:伺服控制方案在机器人领域中扮演着重要的角色。
它可以实现机械臂的精准定位、灵活运动以及跟踪等功能,广泛应用于工业装配线、物流仓储等领域。
3. 包装印刷:伺服控制方案在包装印刷领域中可以实现包装材料的高速度、高精度的定位和运动控制,提高生产效率和质量稳定性。
4. 纺织制造:伺服控制方案可以用于纺织机械的控制,实现各种花型的编织、绣花等功能,提高生产效率和产品质量。
三、伺服控制方案的优势伺服控制方案相比于传统的开环控制具有以下几个明显的优势:1. 高精度:伺服控制方案能够实现高精度的位置和速度控制,控制精度可达到亚微米级别,满足各种高精密加工需求。
伺服原理是什么
伺服原理是一种控制技术,用于实现精确位置、速度或力的控制。
它通过与反馈系统配合,能够调整输出信号,以实现对被控对象的准确追踪和控制。
具体来说,伺服原理可以将一个控制系统分为三个主要组成部分:输入设备、控制器和执行器。
在这个系统中,输入设备接收控制指令,并将指令转换为电信号。
控制器获取输入设备的信号,并根据预设的控制策略生成控制信号。
执行器将控制信号转换为合适的能量形式,例如机械运动或动力输出,来实现对被控制对象的精确控制。
伺服原理的重要特点是反馈系统。
反馈系统通过感知被控制对象的状态,并将这些信息返回给控制器,使得控制器能够对输出信号进行实时的校正调整。
这种反馈机制可以有效地纠正由于外部扰动、参数变化或系统误差等原因引起的偏差,从而实现对被控对象的精准控制。
伺服原理广泛应用于各个领域,例如工业生产线上的自动化控制、航空航天领域的导航和控制、机器人技术、医疗设备以及家用电器等。
通过伺服原理,可以实现对物体位置、速度或力的精确控制,提高工作效率和产品质量,并且在自动化领域中具有重要的应用价值。
伺服电机定位原理
伺服电机定位原理是通过控制电机的转动,使其精确停止在特定位置上的一种技术。
定位控制通常是通过向伺服电机提供控制信号来实现的。
伺服电机定位通常使用的方法是闭环控制。
闭环控制是通过将电机位置与目标位置进行比较,并根据差异来调整电机的输出,使其逐步接近目标位置。
具体步骤如下:
1. 设置目标位置:首先需要确定电机需要转到的目标位置。
目标位置可以通过编程指定,也可以通过传感器或外部信号自动获取。
2. 反馈系统:伺服电机通常会配备编码器或其他位置传感器来实时监测电机的实际位置。
这个位置信息会被反馈给控制系统,用于与目标位置进行比较。
3. 比较位置:控制系统将目标位置和实际位置进行比较,计算出它们之间的差异,也称为误差。
误差告诉控制系统电机还需要转动多少步才能到达目标位置。
4. 调整输出:控制系统根据误差大小和方向调整电机的输出信号,使其向着目标位置进行转动。
通常会通过增大或减小电机的电流来实现。
5. 反馈控制:电机转动过程中,反馈系统会实时更新电机的实际位置,再次与目标位置进行比较。
这个过程会不断重复,直
到电机到达目标位置。
通过不断反馈和调整,伺服电机可以实现较高的精度和稳定性,可以用于许多需要精准定位的应用,例如机械臂、印刷设备、自动门等。
总之,伺服电机定位原理是利用闭环控制,通过比较电机实际位置与目标位置的差异,调整电机输出,使其准确地停止在目标位置上。
伺服工作原理
伺服工作原理是指通过控制电机的转动来实现精确位置控制的一种技术。
伺服系统由伺服电机、传感器、控制器和执行机构组成。
伺服电机是伺服系统的核心部件,通常采用直流电机或交流伺服电机。
它具有高速响应、高精度定位和扭矩稳定等特点。
传感器用于检测伺服电机的位置、速度和扭矩信息。
常用的传感器包括编码器、光电开关、霍尔元件等。
传感器将检测到的信号传输给控制器。
控制器是伺服系统的智能部分,根据传感器的反馈信号进行计算和控制,输出控制信号驱动伺服电机。
控制器通常采用数字信号处理器(DSP)或微处理器,具备高速运算和精确控制能力。
执行机构是指通过伺服电机驱动的机械部件,用于实现精确的位置调节。
例如,通过伺服电机驱动螺杆实现线性运动,或通过驱动轴实现旋转运动。
伺服工作原理的核心思想是,控制器根据传感器提供的反馈信息,不断调整输出信号,使伺服电机根据预定的位置要求进行精确控制。
当伺服电机的位置或速度发生偏差时,控制器通过对电机施加适当的控制信号进行修正,使其回到预定的位置。
总结起来,伺服工作原理就是通过控制器对伺服电机进行精确
控制,实现精确定位和定速运动。
这种工作原理使得伺服系统在很多应用领域中得到广泛应用,如机械加工、自动化生产线、机器人等。
伺服系统的工作原理是什么伺服系统是一种用于控制和调节机械设备运动的系统,广泛应用于工业自动化和机电控制领域。
伺服系统的核心是伺服电机,通过控制电机的转速和位置来实现对机械系统的精确控制。
本文将介绍伺服系统的工作原理和关键组成部分。
一、伺服系统的组成伺服系统主要由伺服电机、编码器、控制器和执行机构等组件组成。
1. 伺服电机:伺服电机是伺服系统的动力源,通过转动来驱动机械设备的运动。
伺服电机通常采用直流电机、步进电机或无刷电机,其类型和规格根据实际应用需求而定。
2. 编码器:编码器是伺服系统的反馈装置,用于检测电机的转速和位置。
编码器将电机的运动信息转化为脉冲信号,传递给控制器进行处理和反馈控制。
3. 控制器:控制器是伺服系统的核心,负责接收编码器反馈信号并进行运动控制。
控制器根据设定值和反馈信号之间的差异来调整电机的输出信号,实现对机械系统的控制和调节。
4. 执行机构:执行机构是伺服系统的输出端,根据控制器的指令来执行机械设备的运动。
执行机构可以是传动装置、阀门或其他操作设备,其类型和结构也因应用而异。
二、伺服系统的工作原理伺服系统的工作原理可以简单归纳为三个步骤:接收指令、执行控制、反馈调节。
1. 接收指令:伺服系统根据外部设定值或指令来确定机械设备的运动要求。
这些指令可以是手动输入、程序控制或传感器信号等形式。
2. 执行控制:控制器接收到指令后,通过与编码器进行比较来确定电机的位置和速度差异。
控制器利用PID控制算法计算出修正值,并将其转化为电机的控制信号。
3. 反馈调节:伺服系统通过编码器对电机的转速和位置进行实时监测,并将监测结果作为反馈信号传递给控制器。
控制器根据反馈信号与设定值之间的差异来调节电机的输出信号,实现对机械系统的精确控制和调节。
三、伺服系统的优势和应用领域伺服系统相比于其他控制系统具有以下优势:1. 高精度:伺服系统能够实现对机械设备的高精度控制,常用于需要精确位置和速度控制的应用场景,如数控机床、印刷设备等。
伺服系统工作原理
伺服系统是一种控制系统,通过给定的输入信号来控制输出设备的运动。
其工作原理通常包括以下几个步骤:
1. 感知系统:伺服系统通过传感器感知输出设备的位置、速度或其他相关信息。
2. 误差计算:将感知到的输出设备的实际状态与所需状态进行比较,计算出误差,即实际状态与所需状态之间的差异。
3. 控制计算:利用控制算法,根据误差计算出控制信号。
控制算法可以是比例、积分、微分(PID)控制器或其他类型的控制算法,目的是使输出设备逐渐接近所需状态。
4. 动作执行:将控制信号传递给执行器,例如电机或液压缸。
执行器将控制信号转化为物理力或动力输出,从而驱动输出设备的运动。
5. 反馈监控:伺服系统通过再次感知输出设备的状态,得到反馈信号,并与所需状态进行比较。
此时,如果误差仍存在,伺服系统会调整控制信号以进一步修正误差。
通过持续地感知、计算、执行和监控的循环,伺服系统可以实现对输出设备运动的精确控制。
这种控制方法常用于需要高精度、高速度和高稳定性的应用,如机器人、CNC机床、无人机等。
伺服控制系统工作原理及组成伺服控制系统是以变频技术为基础发展起来的产品,是一种以机械位置或角度作为控制对象的自动控制系统。
它的性能优劣直接决定与影响着自动控制系统的快速性、稳定性和性,机、电、液的组合成为目前工业自动化的主要技术基础。
下面小编为您介绍伺服控制系统的工作原理、组成及控制方式。
伺服控制系统的工作原理:伺服控制系统实际上是一种对机械工作过程实现精细化控制的反馈控制系统,多用于对机械的运动矢量进行控制。
伺服控制系统按所用驱动元件的类型可分为液压伺服系统、气动伺服系统和机电伺服系统。
前两者特色明显,但应用范围有一定的限制。
而机电伺服系统的能源是可以用方便灵活的方式加以利用的电能,其驱动元件是可按各种特定需求设计和选用的电动机,可以达到为优异的系统性能,因此成为应用为广泛的伺服系统。
机电伺服控制系统以电动机为控制对象,以控制器为核心,以电力电子功率变换装置为执行机构,在自动控制理论的指导下组成的电气传动自动控制系统。
这类系统控制电动机的转矩、转速和转角,将电能转换为机械能,实现机械的运动要求。
根据电机带动负载的不同,伺服系统可以应用在国防、工业、民用等众多场合,如:国防领域的雷达扫描器、光电跟踪随动器、火控系统、测控系统及用于半实物仿真的高精度转台、舵机负载模拟器等;工业领域的自动化产线、机床、机械臂、监控设备转台等。
伺服控制系统组成:控制器:PLC,变频器,运动控制卡等其他控制设备,也称为上位机。
控制器按照数控系统的给定值和通过反馈装置检测的实际运行值的差,调节控制量。
伺服驱动器:沟通上位机和伺服电机,作用类似于变频器作用于普通交流马达。
作为系统的主回路,一方面按控制量的大小将电网中的电能作用到电动机上,调节电动机转矩的大小;另一方面按电动机的要求把恒压恒频的电网供电转换为电动机所需的交流电或直流电。
伺服电动机:执行设备,接受来自驱动器的控制信号。
机械设备:将伺服电机的圆周运动或直线电机的直线运动转换成所需要的运动形式。
伺服系统位置控制的基本原理
位置铰制环是伺服系统的外环,它接收效控装置插补器每个括补采样周期发出的指令,作为位置环的给定。
同时还接收每个位置采样周期测量反馈装置测出的实际位置值,然后与位置给定值进行比较(给定值减去反馈值)得出位置误差,该误差作为速度环的给定。
实际上,根据伺服系统各环节增益(放大倍数)、倍率及其它要求,对位置环的给定、反馈和误差信号还要进行处理。
从完整意义来看,位置控制包括的速度环和电流环的给定、反馈和误差信号也都需要处理。
早期的位置控制,其速度环和电流环均采用模拟控制,有些系统也只有位置环具有数字控制的概念,而且是采用脉冲比较方式,其位置误差数据经D/A转换变成模拟量后送给速度环。
下图为模拟位置控制系统原理图。
模拟位置控制系统原理图。
