高、低压配电柜基础知识

低压配电柜基础知识低压配电（柜）基础知识国家注册⾼级电⽓⼯程师编制：赵前防有关成套设备型号含义：低压BSL：B表⽰低压；S表⽰双⾯维护；L表⽰动⼒。

GGD：G1表⽰交流低压配电屏；G2表⽰元件固定、固定接线；D表⽰电⼒⽤柜。

动⼒箱XL—10，X—箱式结构；L—动⼒配电；F—防尘；M—照明；R—嵌⼊式；W—户外。

GG—1A，GG：固定式⾼压开关柜。

XGN：X—箱式开关柜；G—固定式；N—户内装置。

有关国家标准含义：GB—国家标准；JG—建筑⼯业标准；DL—电⼒⼯业标准；JB—机械⼯业标准。

SDJ—⽔⼒⼯业标准。

在成套配电系统中，⼯作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、⾼压。

电路图有⼀次系统图、电器平⾯布置图、控制保护图（⼜称原理图）、⼆次接线安装图，我们作为参与⽣产、安装成套产品者应该知道、懂得、熟悉系统中⼤部分图形、⽂字、符号、代号、作⽤与功能、含义。

在电⽓施⼯图中常⽤的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定⼯作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定⼯作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全⼯作电压：50V安全⼯作电流：30MA安全⼯作电阻：1700Ω安全⾊标及常⽤的按钮、指⽰灯、导线颜⾊：成套基础知识：1、什么叫额定电压？设备所标的并与电⼒系统某些有关运⾏特性的相间电压的有效值。

2、什么叫相间额定⼯作电压？在规定条件下，保证电器正常⼯作的电压值。

3、什么叫额定绝缘电压？在规定条件下，⽤来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除⾮另有规定，此值为电器的最⼤额定⼯作电压。

4、什么叫额定电流？开关设备在规定条件下，可以长期通过的⼯作电流值。

配电柜基本知识配电柜是电力系统中不可或缺的设备，它用于将电力能源分配给各个用电设备。

配电柜的作用是保护电力系统和用电设备，确保电力系统的安全运行。

本文将从基础知识、工作原理、常见问题和发展趋势等方面来探讨配电柜的相关内容。

一、配电柜的基础知识1. 配电柜的定义配电柜是一种集中装置，用于接收、分配、保护和控制电能的设备，通常安装在电力系统的配电室或电气控制室中。

2. 配电柜的组成配电柜包括进线柜、母线柜、支路柜和配电柜箱体等部分。

进线柜用于接收电源输入，母线柜用于分配电能，支路柜用于将电能进一步分配给各个用电设备，而配电柜箱体则提供机械支撑和绝缘保护。

3. 配电柜的分类根据用电设备的不同需求，配电柜可以分为低压配电柜和中压配电柜。

低压配电柜一般用于工业和商业建筑物，中压配电柜则适用于大型工业企业和电力系统。

二、配电柜的工作原理1. 电能进入配电柜电能从电源进入配电柜的进线柜，进入到母线柜进行分配。

2. 电能分配母线柜将电能分配给各个支路柜，支路柜再将电能分配给各个用电设备，并根据需要进行保护和控制。

3. 保护和控制配电柜通过安装不同的保护设备和控制设备，以确保电力系统和用电设备的安全运行。

常见的保护设备包括过载保护器、短路保护器和接地保护器，而控制设备包括断路器、接触器和继电器等。

三、配电柜常见问题及解决方法1. 过载问题当电流超过配电柜的额定负荷时，可能会造成过载。

解决方法是增加配电柜的容量或进行合理的负荷分配。

2. 短路问题短路是指电流在非正常路径上流动，可能会导致火灾等危险。

解决方法是安装短路保护器，及时切断电路。

3. 漏电问题漏电指电流在非正常路径上泄露到地，可能会造成触电危险。

解决方法是安装接地保护器，及时检测和切断漏电电路。

四、配电柜的发展趋势1. 智能化随着科技的不断发展，配电柜正朝着智能化方向发展。

智能配电柜可以实现远程监控、故障诊断和自动报警等功能，提高了电力系统的安全性和可靠性。

【电气学习】低压配电柜基础知识
电气学习笔记2017-08-29
扣朋友，咐夫注；
老朋友，归客，见
陕祜虷衬：'7B怒7疡@t扣．乙OVI�

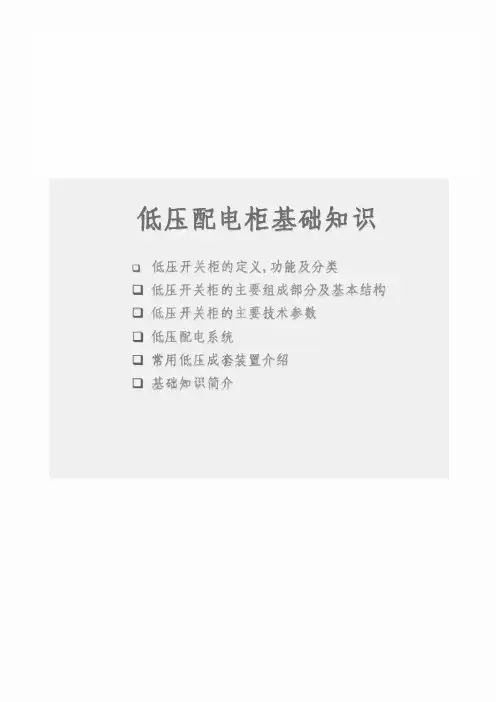

低压配电柜基础知识
低压开关柜的定义，功能及分类
a低压开关柜的主要组成部分及基本结构
3低压开关柜的主要技术参数
低压配电系统
a常用低压成套装置介绍
a基础知识简介
某配电室设计变压器容量1250KVA.请问其低压进线断路器额定电是多大？水平母排应选用多大？电容补偿最低按多少Kv ar考虑补偿？
P= ./31U l·C OSCI>
p·
玉/(3X 0,.4)P�
�1.4433,P
=1804.27.
低压定电流I n=2S OD A
水平母排：3* 100* 10+ 2*80*8
电容补偿容旦：30*8+30*6 Kv,a r。

高低压成套电气设备一次、二次安装接线基础知识高低压成套电气设备是现代化工业、农业、交通、能源等领域必不可少的设备，也是发展现代化工业生产的核心设备之一。

在高低压成套电气设备的安装中，接线是重要的一环。

本文将介绍高低压成套电气设备一次、二次安装接线的基础知识。

一、高低压成套电气设备的概述高低压成套电气设备是由高压主电路、低压配电系统、控制保护系统、电源系统和通信信号系统等多个方面的设备集中于一体的设备。

在工矿企业、供电所、房地产和大型商场等各类场合都有应用。

二、高低压成套电气设备的组成高低压成套电气设备的组成是相对固定的，通常包含以下几个方面：1. 高压主电路高压主电路由高压设备组成。

高压设备一般包括高压隔离开关、电缆分接箱、变压器和高压断路器等。

高压主电路一般选择10KV和35KV电压等级两种。

2. 低压配电系统低压配电系统是高低压成套电气设备中最重要的组成部分，通常包括低压断路器、电力电容器、电动机、配电变压器和低压电动机控制中心等。

3. 控制保护系统控制保护系统是高低压成套电气设备中最为复杂的部分之一，主要包括控制与信号设备、保护设备，以及通信、监测、测量和调节装置等。

4. 电源系统电源系统主要提供高低压成套电气设备运行所需的电源电源设备，通常包括备用电源设备和常规电源设备。

5. 通信信号系统通信信号系统一般采用现代化的计算机网络通信系统，提供强大的通信数据传输功能。

三、高低压成套电气设备一次安装接线高低压成套电气设备一次安装接线包括变压器进线和低压母线接线。

1. 变压器进线接线变压器进线接线主要是为了将变压器与总进线配电构成电气系统。

变压器进线通过开关柜，选择进入所需的备用变压器，在其中按照电缆规格进行接线，其中断路器和接地开关在必要时需要设置。

2. 低压母线接线低压母线一般位于低压母线室内，它是连接变压器和低压配电柜之间的母线。

低压母线接线需要按照标准规范进行，接线时要注意接线，确保接触良好，不得出现漏接、短路现象。

低压配电柜基础知识讲解什么是低压配电柜低压配电柜是一种用于控制、保护和分配电能的设备，通常安装在建筑物、工厂和其他电气设备的配电系统中。

它主要包括断路器、接触器、保护装置、仪表等组件，用于实现对电路的分支、控制和保护。

低压配电柜的组成低压配电柜通常由以下几部分组成：1.断路器：用于开启或关闭电路，保护电路免受过载和短路的损害。

2.接触器：用于控制电动机或其他设备的启动和停止。

3.保护装置：包括过载保护、短路保护等，用于保护电路和设备的安全运行。

4.仪表：用于监测电路的电压、电流、功率等参数。

5.控制设备：用于控制低压配电柜中各种设备的运行状态。

低压配电柜的作用低压配电柜在电气系统中发挥着重要的作用，主要包括以下几个方面：1.分支：低压配电柜可以实现电能的分支，将电能分配到各个需要电力供应的设备和电路中。

2.保护：低压配电柜通过安装相应的保护装置，可以对电路进行过载、短路、接地故障等多种保护，确保设备和人员的安全。

3.控制：低压配电柜可以实现对电路的远程控制，通过接触器等控制设备实现设备的启停控制。

4.监测：通过仪表和监控系统，可以监测电路的运行状态，及时发现问题并进行处理。

低压配电柜的分类根据功能和应用场景的不同，低压配电柜可以分为几类：1.动力配电柜：主要用于电动机的控制和保护。

2.照明配电柜：用于照明系统的控制和保护。

3.综合配电柜：集成了多种功能，适用于各种场所的电气系统。

低压配电柜的安装和维护安装低压配电柜需要符合相关的电气安全标准和规范，确保设备安全可靠。

在日常使用过程中，需要定期对配电柜进行检查和维护，发现问题及时处理，确保电路的可靠运行。

总结低压配电柜作为电气系统中的重要设备，承担着控制、保护和分配电能的任务，广泛应用于建筑、工业、商业等领域。

了解低压配电柜的基础知识对于电气工程师和电气技术人员来说是非常重要的，希望本文的介绍能够帮助读者更好地理解低压配电柜的工作原理和作用。

低压配电柜基础知识培训目录一、低压配电柜概述 (2)1.1 低压配电柜的定义与作用 (3)1.2 低压配电系统的组成 (3)1.3 低压配电柜在电气系统中的位置与功能 (5)二、低压配电柜的设计标准与法规遵从 (6)2.1 设计标准及规范 (7)2.2 法规遵从及安全标准 (8)2.3 设计案例分析 (9)三、低压配电柜的选型与组件介绍 (10)3.1 电源组件选择 (11)3.2 保护组件配置 (12)3.3 控制组件及其应用 (14)3.4 常用附件与功能扩展 (15)四、低压配电柜的运行原理与控制模式 (17)4.1 低压配电柜的运行逻辑 (18)4.2 智能控制功能与应用场景 (19)4.3 照明、通风与环境监控 (21)五、低压配电柜的维护与故障排除 (22)5.1 日常维护要点 (24)5.2 常见故障症状与诊断方法 (24)5.3 预防性维护措施及策略 (25)六、低压配电柜安装与接线标准 (27)6.1 安装位置与环境的考量 (29)6.2 传输布线与接线规范 (29)6.3 整合与扩展现存的配电系统 (30)七、低压配电柜在特殊应用下的解决方案 (31)7.1 数据中心供电 (32)7.2 高层建筑低压配电 (34)7.3 工业电动车充电站 (36)八、低压配电柜的未来发展趋势与技术创新 (37)8.1 物联网与智能化集成 (39)8.2 新型材料与设计工艺 (40)8.3 可持续性与环保技术的应用 (41)九、问答与案例研讨 (42)9.1 常见问题解答 (43)9.2 案例研讨与实战演练 (44)9.3 团队讨论与心得分享 (45)一、低压配电柜概述低压配电柜主要由柜体、母线、断路器、隔离开关、电容器、电抗器等元器件组成。

柜体采用金属材料制成，具有优异的防护性能，能够有效防止外界环境对内部设备造成损害。

电能分配：根据实际需求，将电力系统提供的电能合理分配给各个用电设备。

控制与保护：通过断路器、隔离开关等设备的配合，实现电路的接通与断开，同时提供过载、短路等保护功能，确保电气设备的安全运行。

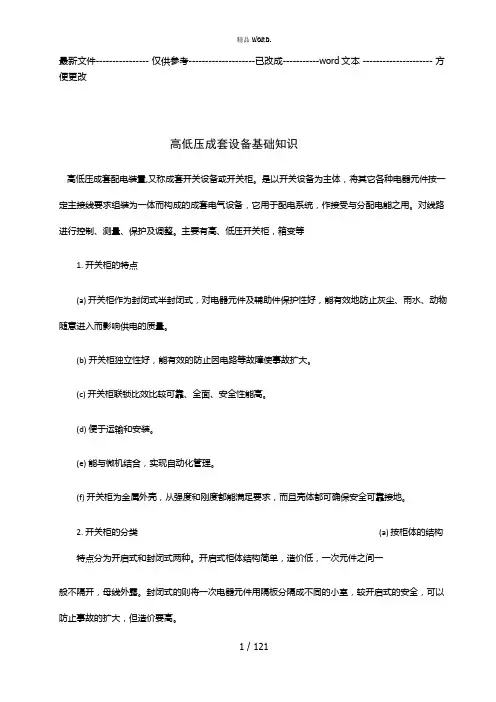

最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改高低压成套设备基础知识高低压成套配电装置,又称成套开关设备或开关柜。

是以开关设备为主体，将其它各种电器元件按一定主接线要求组装为一体而构成的成套电气设备，它用于配电系统，作接受与分配电能之用。

对线路进行控制、测量、保护及调整。

主要有高、低压开关柜，箱变等1. 开关柜的特点(a) 开关柜作为封闭式半封闭式，对电器元件及辅助件保护性好，能有效地防止灰尘、雨水、动物随意进入而影响供电的质量。

(b) 开关柜独立性好，能有效的防止因电路等故障使事故扩大。

(c) 开关柜联锁比效比较可靠、全面、安全性能高。

(d) 便于运输和安装。

(e) 能与微机结合，实现自动化管理。

(f) 开关柜为金属外壳，从强度和刚度都能满足要求，而且壳体都可确保安全可靠接地。

2. 开关柜的分类 (a) 按柜体的结构特点分为开启式和封闭式两种。

开启式柜体结构简单，造价低，一次元件之间一般不隔开，母线外露。

封闭式的则将一次电器元件用隔板分隔成不同的小室，较开启式的安全，可以防止事故的扩大，但造价要高。

(b) 按一次电器元件固定的特点分为固定式和手车式。

固定式柜体一次元件安装完后，位置是不动的，但检修较为不便，而手车式的柜体断路器及操动机构全部在手车上（有时包括互感器、仪表等），检修断路器及机构等元件时，可将手车推出柜外，所以比较安全、方便、缺点是增加活动触头使回路电阻增加。

(c) 按电压等级分为低压、及高压开关柜(d) 按使用环境可分为户内式与户外式，以及一般环境型与特殊环境型（即矿用、温热带、高原型）3. 柜体3.1柜体外形尺寸的允许偏差见表7（等于JB/T6753.4中4.1表1的A级）表7 柜体外形尺寸的允许偏差3.2结构间隙差结构间隙指结构外表的结构要素之间如门与门、门与其它结构要素之间形成的同一间隙或平行间隙。

低压配电柜基础知识什么是低压配电柜？低压配电柜，也叫低压电气柜，是一种用于配电和控制的设备。

通常情况下，低压配电柜安装在工业和商业用途的建筑物中。

在一个低压配电柜中，有多个电气设备，包括断路器、接触器、熔断器、隔离开关、保护继电器等等。

这些设备可以配合使用，以保证低压系统的供电安全和稳定。

低压配电柜的用途低压配电柜用于配电和控制，它通常用于：•工业场所：在工厂或其它大型建筑内，低压配电柜可以用于供应电力，以支持生产线和机器的工作。

•商业场所：低压配电柜也可以在商业场所使用，包括购物中心、超市、写字楼等，以为这些建筑物提供电力。

•公共场所：低压配电柜也可用于为一些公共设施供电，如公共交通、公共广场等等。

总之，低压配电柜是一个电力设备，用于管理和分配电力以保障安全和可靠性。

低压配电柜的工作原理低压配电柜的工作原理是把主干电路中的电力供应通过多条较小的支路电路分发到多个子系统中，然后再通过各种中间设备（接触器、断路器等）控制主电路电压和电流稳定性，最终确保供电安全可靠。

低压配电柜一般分为三大部分：进线柜、母线柜和出线柜。

这三个部分的功能分别是：作为进出电源的交接处，主要装设电源作为分配向下的电力输出点；负责电源电压的升降、切换及输出功率；输出电源供电，配以具体控制单元进行各项功能的控制。

低压配电柜的主要部件低压配电柜包括许多主要组件。

以下是几个重要组件的简介：断路器断路器是在低压电气柜中常用的电器元件，主要用于切断和连接电路，以保护电路的安全。

接触器接触器是一种电子元件，用于控制电气电路的开关。

它可以大大减少了热量损耗，非常适合于频繁开关的电路。

熔断器熔断器是一种电气元件，被设计为用于保护电路的设备设施，以防止意外的过电流事件。

隔离开关隔离开关在低压配电柜中常用于分离设备，在维护和检修设备时，可以有效保证安全。

保护继电器保护继电器主要负责对电路进行过载保护和短路保护。

它在低压配电柜中非常常用，一旦电路出现异常，继电器通过检测损坏电路的方法，保障设备的运行。

低压配电基础知识在我们的日常生活和工业生产中，电是不可或缺的能源。

而低压配电系统则是将电能安全、可靠、高效地分配到各个用电设备的关键环节。

接下来，让我们一起深入了解一下低压配电的基础知识。

一、什么是低压配电低压配电指的是交流电压在 1000V 及以下的配电系统。

这个系统主要由进线柜、出线柜、配电箱、配电柜等设备组成，负责将从变压器送来的电能分配到各个用电终端，如家庭电器、工厂设备等。

二、低压配电系统的组成部分1、进线柜进线柜是低压配电系统的起始点，它接收来自外部电源的电能，并进行初步的控制和保护。

进线柜通常装有断路器、熔断器等保护装置，以防止过电流、短路等故障对系统造成损害。

2、出线柜出线柜则将电能从进线柜分配到各个支路，每个支路连接着不同的用电设备或区域。

出线柜内也配备了相应的保护装置，以确保各个支路的安全运行。

3、配电箱配电箱一般安装在建筑物内的不同位置，如楼层、房间等，用于将电能进一步细分并分配给具体的用电设备。

配电箱内通常有小型断路器、漏电保护器等。

4、配电柜配电柜是一种大型的配电设备，通常用于工业场所或大型建筑物，能够容纳更多的电气元件和更复杂的配电回路。

5、母线母线是用于传输电能的导体，它将电能从进线柜传输到各个出线柜和配电箱。

6、电缆和电线电缆和电线是连接各个电气设备的导线，它们负责将电能输送到具体的用电设备。

三、低压配电系统的主要设备1、断路器断路器是一种能够在电路中出现过载、短路等故障时自动切断电路的保护装置。

它分为空气断路器、塑壳断路器等不同类型，根据不同的使用场合和电流容量进行选择。

2、熔断器熔断器通过熔断自身来切断电路，起到保护作用。

它具有结构简单、成本低等优点，但只能一次性使用。

3、接触器接触器用于频繁地接通和断开电路，通常用于控制电动机等设备的启动和停止。

4、继电器继电器是一种根据输入信号来控制电路通断的电器元件，它可以实现逻辑控制和信号转换等功能。

5、漏电保护器漏电保护器能够检测电路中的漏电电流，并在漏电电流超过设定值时迅速切断电路，以保护人身安全。

高低压基础知识培训一、基础名词解释1.1.电是什么?答:有负荷存在和电荷变化的现象。

电是一种和重要的能源。

1.2.什么叫电场?答:带电体形成的场,能传递带电体之间的相互作用。

1.3.什么叫电荷?答:物体或构成物体的质点所带的正电或负电。

1.4.什么叫电位?答:单位正电荷在某点具有的能量,叫做该点的电位。

1.5.:什么叫电压?它的基本单位和常用单位是什么?答:电路中两点之间的电位差称为电压。

它的基本单位是伏特。

简称伏,符号v,常用单位千伏(kv),毫伏(mv) 。

1.6、什么是电流？电荷有规则的移动，就形成电流，电流的单位是安，用字母A表示。

1.7、什么叫电阻？导体对电流的阻碍作用称为电阻。

电阻的单位是欧姆，用希腊字母Ω表示。

电阻的大小与材料、长度、横截面积有关。

R=ρL/S ,其中，ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的长度，S 表示电阻的横截面积.1.8、电压、电流、电阻间的关系式是什么？对直流电路中I=U/R，I—电流，U—电压，R—电阻。

即为欧姆定律1.9、什么是电流的热效应？电流通过导体时，由于克服导体电阻会产生热。

这种现象称为电流的热效应。

1.10、什么是直流电？电压与电流的大小和方向不随时间的改变而变化的电源。

1.11、什么是交流电？电压和电流的大小和方向均随时间作周期性不断变化的电源。

1.12、什么是线电压？什么是相电压？对于三相五线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。

对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏。

1.13什么是相电流？什么是线电流？星形接法时三相绕组的三个头(或尾)相接为中性点,(零点).另外三个尾(或头)为三条火线!此时输出(或输入)电流是各相独立的!故称相电流!此接法是最常见的,也是三相四线制输出的唯一接法!(有零线) 三角形接法是将三相绕组的头尾相接成为一个三角的环路!从三个头尾的接点引出三条火线.因每条火线都是两相线的交接点,故称线电流.线电流是相电流的1.732倍!此接法限于纯动力电路!(没有零线)</p><p> 也就是说线电流指的是相对于中性线来说的电流，相电流指的是任意两相之间的电流1.14.什么是导体?绝缘体和半导体?答:很容易传导电流的物体称为导体。

基础知识：高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。

这儿介绍的是高等教科书中介绍的并为多数人认同的概念。

高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。

这儿介绍的是高等教科书中介绍的并为多数人认同的概念。

1、高压电器定义国际上公认的高低压电器的分界线交流是1kV（直流则为1500V）。

为交流1kV以上为高压电器，1kV及以下为低压电器。

高压电器是在高压线路中用来实现关合、开断、保护、控制、调节、量测的设备。

一般的高压电器包括开关电器、量测电器和限流、限压电器。

但有时也把变压器列入高压电器（如电机工程学会中高压电器分专委会）。

西安高压电器研究所是1958年在规划的西安开关整流器厂中央试验室基础上由一机部批准成立的，因该所当时明确为西安建设中的开关、电瓷、电容、绝缘和变压器厂开展研究开发、试验服务，涉及开关、变压器、保护电器、量测电器等各专业，因此定名为高压电器研究所，该名称一直延续至今。

2、高压电器分类及功能2.1开关电器主要用来关合与开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器设备。

1）高压断路器：不仅能关合、开断正常的负荷电流（包括空变、空线、空缆等），也用来开合故障电流，且当发生短路故障（或其它异常运行状态、欠压、过流等）时可以实现自动分闸、自动重合闸。

因此高压断路器是一种多功能的自动开关。

2）熔断器：俗称保险。

当负荷电流过载到一定值，或出现故障电流时能自动熔断而开断。

分为限流熔断器及喷射式熔断器。

3）负荷开关：能开合负荷电流（含容性、感性负载电流），有时能关合短路电流但不能开断短路电流。

4）接触器：只有一个休止位置，非手动操作就能关合、开断及承载正常电流及规定的过载电流的开断、关合位置。
