低压开关柜图用基本文字符号

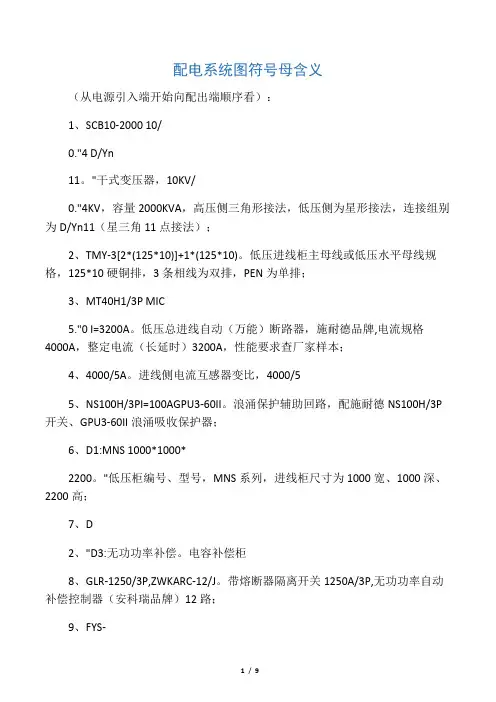

配电系统图符号母含义（从电源引入端开始向配出端顺序看）：1、SCB10-2000 10/0."4 D/Yn11。

"干式变压器，10KV/0."4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)。

低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5."0 I=3200A。

低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A。

进线侧电流互感器变比，4000/55、NS100H/3PI=100AGPU3-60II。

浪涌保护辅助回路，配施耐德NS100H/3P 开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200。

"低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、"D3:无功功率补偿。

电容补偿柜8、GLR-1250/3P,ZWKARC-12/J。

带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0."22。

"浪涌吸收保护（避雷器）；10、"NT100-100A。

熔断器，100A；11、"LC1-DPK12M7C。

施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、"FK-Dr30/440/7。

"电容器组回路串接电抗器，防止瞬间切换过电流；13、"10*MKPg0."44-30-3。

"10组电容器，MKPg0."44型号，30KVar、三相；14、"D7，含4套NS系列断路器。

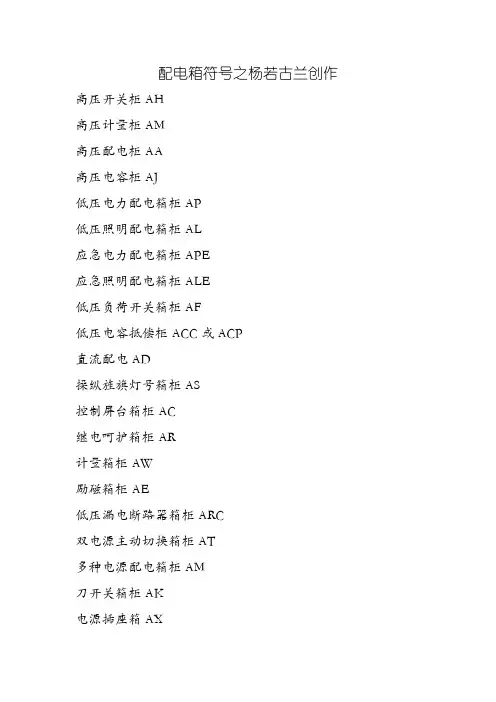

配电箱符号之杨若古兰创作高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容抵偿柜 ACC或ACP直流配电AD操纵旌旗灯号箱柜 AS控制屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源主动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑主动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD旌旗灯号放大器箱 ATF分配器箱 AVP接线端子箱 AXT敷设方式一、电线穿线管普通有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中经常使用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不克不及进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管暗示SC焊接钢管MT电线管PCPVC塑料硬管FPC阻燃塑料硬管CT桥架MR金属线槽M钢索CP金属软管PR塑料线槽RC镀锌钢管二，导线敷设方式的暗示DB直埋TC电缆沟BC暗敷在梁内CLC暗敷在柱内WC暗敷在墙内CE沿天棚顶敷设CC暗敷在天棚顶内SCE吊顶内敷设F地板及地坪下SR沿钢索BE沿屋架，梁WE沿墙明敷三，灯具安装方式的暗示CS链吊DS管吊W墙壁安装C吸顶R嵌入S支架CL柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1D09M5C型号含义：LC1TeSys系列单个接触器D09电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M线圈电压代号，有B24、CC36、D42、E48、F110、M220、P230、U240、Q380、V400、N415、R440、S500、Y660550Hz，3.8以下是50/60Hz，750/60Hz，D尺度直流线圈CSSIC制作（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装.以上内容来自《施耐德电控设备手册》，如果须要的话留下Email，我可以发给你，你也能够在网上下载.施耐德微型断路器代号标注方法：举例：1C65NC20A/2P+VE+30mA+SD，各项含义为1识别号C65序列代号N分断能力，N为6000A，H为10000A，L为15kAC脱扣曲线，B为电子呵护，C为配电呵护，D为动力呵护20A额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P极数，有1、2、3、4极VE剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA剩余动作电流，有30、100、300mASD选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点. （其它分歧品牌的微型断路器标注方法类似）经常使用电气元件文字符号表经常使用电气元件文字符号表经常使用电气元件文字符号表序号名称符号序号名称符号1 发电机 G 40 电压小母线 WV2 电动机 M 41 控制小母线 WCL3 控制变压器 TC 42 事故音响小母线 WFS4 自耦变压器 TA 43 预告音响小母线 WPS5 整流变压器 TR 44 闪光小母线 WF6 稳压器 TS 45 直流母线 WB7 电压互感器 TV 46 电压继电器 KV8 电流互感器 TA 47 电流继电器 KA9 熔断器 FU 48 时间继电器 KT10 断路器 QF 49 两头继电器 KM11 隔离开关 QS 50 旌旗灯号继电器 KS12 负荷开关 QL 51 闪光继电器 KFR13 刀开关 QK 52 差动继电器 KD14 刀熔开关 QR 53 接地继电器 KE15 交流接触器 KM 54 控制继电器 KC16 电阻器 R 55 热继电器（热元件） KH17 压敏电阻器 RV 56 控制、选择转换开关 SA18 启动电阻器 RS 57 行程开关 ST19 制动电阻器 RB 58 微动开关 SS20 电容器 C 59 限位开关 SL21 电感器、电抗器 L 60 按钮 SB22 变频器 U 61 合闸按钮 SBC23 压力变换器 BP 62 分闸按钮 SBS24 温度变换器 BT 63 试验按钮 SBT25 避雷器 F 64 合闸线圈 YC26 黄色唆使灯 HY 65 跳闸线圈 YT27 绿色唆使灯 HG 66 接线柱 X28 红色唆使灯 HR 67 连接片 XB29 白色唆使灯 HW 68 端子板（排） XT30 蓝色唆使灯 HB 69 插座 XS31 照明灯 EL 70 插头 XP32 蓄电池 GB 71 电流表 PA33 加热器 EH 72 电压表 PV34 光唆使器 HL 73 有功电度表 PJ35 声音报警器 HA 74 无功电度表 PJR36 二极管 VD 75 有功功率表 PW37 三极管 V 76 无功功率表 PR38 晶闸管 VT 77 功率因数表 PPF39 电位器 RP 78 频率表 PF电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米.你进修一下上面的电缆基础常识就晓得了！一、电缆型号由上面字母属性构成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层经常使用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV 铜芯聚氯乙烯绝缘电缆（电线）BLV铝芯聚氯乙烯绝缘电缆（电线）BVR铜芯聚氯乙烯绝缘电缆（电线）BVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV90铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ（加普通型号的电缆电线代号）注：阻燃普通分A、B、C、D四类, 例如：WDZDVY WDZAYJY WDZBYJV23 WDZCBY WDZBVY WDZBKYJY WDZCKVV23等供固定（软电缆为挪动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，次要利用于高层建筑、病院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中间、计算机中间等人员密集、空间封闭的场合，电缆的额定电压应不低于供电零碎的标称电压.三、额定电压10kV及1kV铜（铝）芯交联聚乙烯绝缘架空电缆JKYJ、JKLYJ—铜（铝）芯交联聚乙烯绝缘架空电缆JKY、JKLY—铜（铝）芯交联聚乙烯绝缘架空电缆JKV、JKLV—铜（铝）芯聚氯乙烯绝缘架空电缆（只适用于1kV）供固定敷设在额定交流电压U0/U为10kV、1kV的室内、室外架空的输配电力线路使用，可用于单相接地故障时间每次普通不大于1min的零碎，亦可用于最长每次不超出8h，每年累计不超出125h的零碎.四、铜(铝)芯聚氯乙烯绝缘聚氯乙烯(聚乙烯)护套电力电缆VV，VLV一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆VV，VLV一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆供固定敷设在额定交流电压UO/U为0．6/1KV及以下的室内、架空、电缆沟道、管道内的输配电力线路用.1芯：1．5630mm2芯：2*1．52*185mm3芯：3*1．53*300mm4芯：4*44*300mm3+1芯：3*4+1*2.53*300+1*150mm3+2芯：3*4+1*2.53*300+2*150mm4+1芯：4*4+1*2.54*300+1*150mm五、铜(铝)芯聚氯乙烯绝缘(铠装)聚氯乙烯(聚乙烯)护套电力电缆VV22,VLV22铜（铝）芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆VV23,VLV23铜（铝）芯聚氯乙烯绝缘、钢带铠装聚乙烯护套电力电缆供固定敷设在额定交流电压U/0U为0.6/1KV及以下的室内、电缆沟道、管道内或直埋等能承受较大机械外力等固定场合的输配电力线路用.1芯：10~630 mm22芯：2Ⅹ4~2Ⅹ185 mm23芯：3Ⅹ4~3Ⅹ400 mm24芯：4Ⅹ4~4Ⅹ400 mm23+1芯：3Ⅹ4+1Ⅹ2.5~3Ⅹ400+1Ⅹ185 mm23+2芯：3Ⅹ4+2Ⅹ2.5~3Ⅹ400+2Ⅹ185 mm24+1芯：4Ⅹ4+1Ⅹ2.5~4Ⅹ400+1Ⅹ185 mm2六、铜芯聚氯乙烯绝缘(铠装)聚氯乙烯护套控制电缆KVV铜芯聚氯乙烯绝缘、聚氯乙烯护套控制电缆KVV22铜芯聚氯乙烯绝缘、钢带铠装，聚乙烯护套控制电缆KVVP2铜芯聚氯乙烯绝缘聚乙烯护套铜带屏蔽控制电缆KVVP铜芯聚氯乙烯绝缘聚乙烯护套编织屏蔽控制电缆本品适用于交流额定电压450/750V及以下，电站、变电站、矿山、石化企业等的单机控制或机组设备控制.七、铜芯聚氯乙烯绝缘(铠装)聚氯乙烯护套耐火电线电缆NH2271EC01（BV）450/750V铜芯聚氯乙烯绝缘耐火电线NHBVV[NH2271EC10（BVV）]300/500V铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电线NHVV0.6/1KV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆NHVV220.6/1KV铜芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套耐火电力电缆NHKVV450/750V铜芯聚氯乙烯绝缘、聚氯乙烯护套耐火控制电缆NHVV22450/750V铜芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套耐火控制电缆本产品用于交流额定电压0.6/1KV及以下聚氯乙烯绝缘耐火电缆，适用于火灾多发区在着火的情况下，仍能坚持必定时间继续运转的固定敷设场合.八、低烟低卤系列产品低烟低卤阻燃系列电缆电线，DDZ（加普通型号的电缆电线代号）注：阻燃普通分A、B、C、D四类例如：DDZCVV DDZAYJV DDZAYJV22 DDZCBV DDZBBVV DDZCKYJV DDZAKVV22等供固定（软电缆为挪动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，次要利用于人流密集公共场合及地下公共设施的场合，电缆的额定电压应不低于供电零碎的标称电压.九、交联聚乙烯绝缘电力电缆YJY YJLV 铜（铝）芯交联聚乙烯绝缘、聚氯乙烯护套电力电缆YJY22 YJLV22铜（铝）芯交联聚乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆.供固定敷设在额定交流电压UOU为0.6/1kv及以下的室内电缆沟道、管道内的输配电力线路用.十、铜(铝)芯阻燃聚氯乙烯绝缘(铠装)聚氯乙烯护套电线电缆ZR227IEC01（BV），ZRBLV铜（铝）芯阻燃聚氯乙烯绝缘电线ZRBVV，ZRBLVV，ZR227IEC10（BVV）铜（铝）芯阻燃聚氯乙烯绝缘聚氯乙烯护套电缆（电线)ZRVV，ZRVLV铜（铝）芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆ZRVV22 ，ZRVLV22铜（铝）芯阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆ZRKVV铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套控制电缆ZRKVV2铜芯阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆本品适用于交流额定电压0.6/1kv及以下的多根成束敷设的阻燃电力及控制电线路用.。

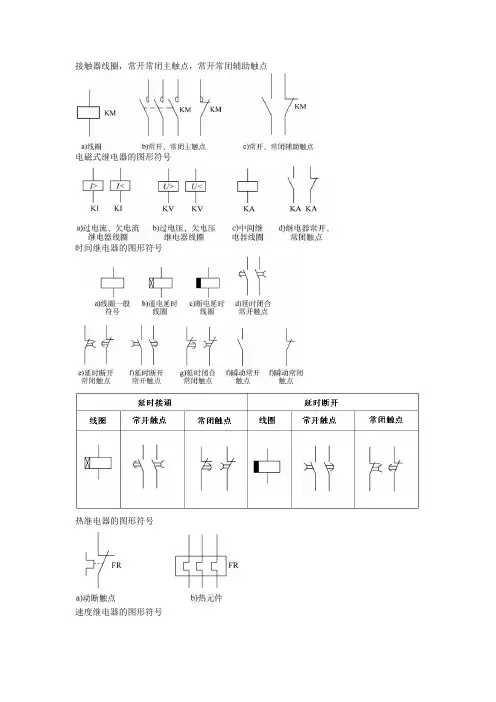

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。

常用低压电气图形符号和文字符号公司图纸常用电气图形符号和文字符号FU熔断器HL信号灯EL照明灯PAA电流表PVV电压表PJKWh有功电度表QF断路器QS隔离开关V二极管～U逆变器～U整流器TA形式1形式2电流互感器电压互感器QL负荷开关QS刀熔开关TKM KM接触器文字符号电气的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电气大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

低压电工符号大全低压电工符号是在电路图和电气图中用来表示电器元件、电气设备以及电气连接的图形符号。

它们是用来描述电路和电气系统的结构和功能的重要工具，能够帮助工程师和技术人员理解和分析电路图和电气设备。

在低压电工工程中，使用了许多符号来代表不同的电气元件和设备。

下面将介绍一些常见的低压电工符号。

1.电源符号（直流和交流电源）：直流电源通常用下面的符号表示：+ ━━其中，+ 表示正极，━表示负极。

交流电源通常用下面的符号表示：~2.开关符号：开关通常用下面的符号表示：|其中，| 表示开关的控制杆。

3.电灯符号：电灯通常用下面的符号表示：灯泡4.电阻符号：电阻通常用下面的符号表示：正方形或长方形框5.电容符号：电容通常用下面的符号表示：两个平行直线6.电感符号：电感通常用下面的符号表示：类似于导线的形状，中间有弯曲部分7.断路器符号：断路器通常用下面的符号表示：刀叉形状8.熔断器符号：熔断器通常用下面的符号表示：弧线形状9.计数器符号：计数器通常用下面的符号表示：正方形框内有数字10.电机符号：电机通常用下面的符号表示：圆圈中间有字母"M"11.开关插座符号：开关插座通常用下面的符号表示：开关和插座的符号组合12.地线符号：地线通常用下面的符号表示：横线和三角形这些是一些常见的低压电工符号，用于表示电路元件和设备。

通过了解这些符号，我们可以更好地理解和分析电气图和电气设备，提高工作效率。

在实际应用中，还有更多的特殊符号和标记，需要根据具体的电气图纸和标准进行学习和理解。

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

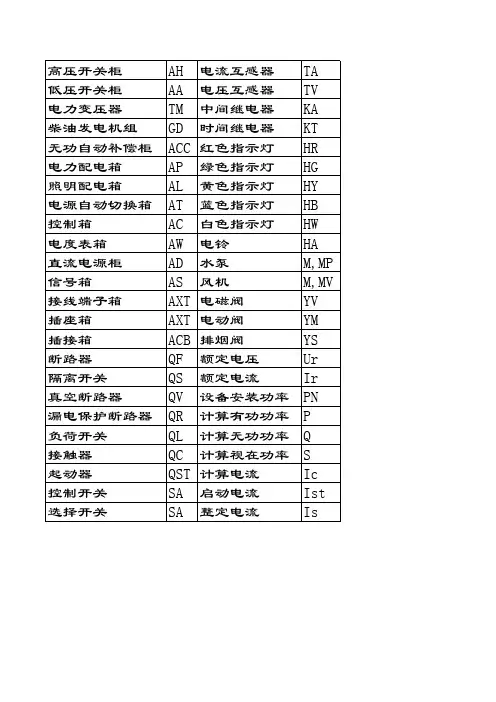

高低压柜常用电气符号高低压柜常用的电气符号包括：
* 高压开关柜：AH
* 高压计量柜：AM
* 高压配电柜：AA
* 高压电容柜：AJ
* 低压电力配电箱柜：AP
* 低压照明配电箱柜：AL
* 应急电力配电箱柜：APE
* 应急照明配电箱柜：ALE
* 低压负荷开关箱柜：AF
* 低压电容补偿柜：ACC或ACP
* 直流配电：AD
* 操作信号箱柜：AS
* 控制屏台箱柜：AC
* 继电保护箱柜：AR
* 计量箱柜：AW
* 励磁箱柜：AE
* 低压漏电断路器箱柜：ARC * 双电源自动切换箱柜：AT * 多种电源配电箱柜：AM
* 刀开关箱柜：AK
* 电源插座箱：AX
* 建筑自动化控制器箱：ABC * 火灾报警控制器箱：AFC * 设备监控器箱：ABC
* 住户配线箱：ADD。

* 信号放大器箱：AFH
* 分配器箱：ADA
* 接线端子箱：AXT
这些电气符号是根据国际电工委员会（IEC）的标准来制定的，用于在电气工程中方便识别和标注不同的电气设备或组件。

电气设备基本文字符号一、线路敷设部位标注的文字代号沿钢索敷设 SR沿屋架（跨梁）或层架下弦敷设 BE/ AB（见标准图集00DX001）沿柱敷设 CLE/ AC（见标准图集00DX001）沿墙敷设 WE/WS（见标准图集00DX001）沿天棚敷设或顶板面敷设 CE暗敷在梁内 BC暗敷在柱内 BC /CLC（见标准图集00DX001）暗敷在屋面内或顶板内 CC暗敷在地面内或地板内 FC地板或地面下敷设 F（见标准图集00DX001）吊顶内敷设 SCE（见标准图集00DX001）在能进人的吊顶内敷设 ACE暗敷在不能进人的吊顶内 AC暗敷在墙内 WC二、线路敷设方式标注的文字代号用瓷瓶或瓷柱敷设 K用轨型护套线敷设用硬质塑制管敷设 PC用半硬质塑制管敷设 PEC用可挠型塑制管敷设（阻燃聚氯乙烯硬质管敷设）（FPC）（见标准图集00DX001）用薄电线管敷设 TC /MT（见标准图集00DX001）用厚电线管敷设 TC/MT（见标准图集00DX001）用水煤气钢管敷设 RC （见标准图集00DX001）用热镀焊接钢管敷设 SC （见标准图集00DX001）穿聚氯乙烯塑料波纹电线管敷设： KPC（见标准图集00DX001）用电缆桥架（或托盘）敷设 CT用金属线槽敷设 SR/MR（见标准图集00DX001）用塑料线槽敷设 PR用瓷夹敷设 PL用塑制夹敷设 PCL用蛇皮管敷设（金属软管） CP用瓷瓶或瓷柱式绝缘子敷设 K电缆沟敷设：TC（见标准图集00DX001）直埋敷设： DB（见标准图集00DX001）混凝土排管敷设： CE（见标准图集00DX001）三、照明灯具安装方式标注的文字代号线吊式 CP自在器线吊式 CP固定线吊式 CP1防水线吊式 CP2吊线器式 CP3链吊式 Ch管吊式 P壁装 W（见标准图集00DX001）吸顶式或直附式 S(一般不标注) /C （见标准图集00DX001）嵌入式（嵌入不可进人的顶棚） R顶棚内安装（嵌入可进人的顶棚） CR墙壁内安装 WR台上安装 R /T（见标准图集00DX001）支架上安装 SP/ S （见标准图集00DX001）壁装式 W柱上安装 CL座装 HM四、常用电气设备标注的文字代号发电机 G电力变压器 TM电动机 M高压开关柜 AH低压配电屏 AA直流配电屏 AD动力配电箱 AP应急动力配电箱 APE照明配电箱 AL应急照明配电箱 ALE电源自动切换箱 AT控制屏（箱） AC信号屏（箱） AS电度表箱 AW电线、电缆、母线 W电力干线 WPM电力分支线 WP动力线 WO应急电力分支线 WPE照明干线 WLM照明分支线 WL应急照明分支线 WLE控制线路 WC信号线路 WS注：以上标注的文字代号，单个文字代号来自电气书记载的与国家标准图集《00DX001电气符号图集》一致，双个文字代号的左侧为电气书记载的，右侧为国家标准图集《00DX001电气符号图集》记载的。

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE.电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC 逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。

低压电器图形符号及文字符号大全LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预报音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF 跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS 接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。

刀开关的图形符号Q\QS低压断路器的图形符号漏电保护器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号熔断器的图形符号接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号热继电器的图形符号时间继电器的图形符号KT 速度继电器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR 绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器 F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA 电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE 感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BH。

第一章低压开关柜图用基本文字符号设备、装置和元器件种类中文名称基本文字符号单字母双字母旧符号电容器电容器’’其他元器件本表其他地方未规定的器件发热器件照明灯保护器件过电压放电器件、避雷器具有瞬时动作的限流保护器件具有延时动作的限流保护器件具有延时和瞬时动作的限流保护器件熔断器限压保护器件--.-/-0-1/-2发生器发电机旋转发电机、振荡器同步发电机异步发电机旋转式或因定式变频机-03-.4--5信号器件光指示器指示灯506设备、装置和元器件种类中文名称基本文字符号单字母双字母旧符号继电器接触器瞬时接触继电器瞬时有或无继电器交流继电器闭锁接触继电器机械闭锁或水磁铁式有或无继电器双稳态继电器接触器极化继电器簧片继电器延时有或无继电器逆流继电器’’’’’’’’-.’/’01’/2电感器电抗器感应线圈线路陷波器电抗器并联和串联34’电动机电动机同步电动机可做发电机或屯动机用的电机力矩电动机451040电力电路的开关器件断路器电动机保护开关隔离开关33647’331’—88—设备、装置和元器件种类中文名称基本文字符号单字母双字母旧符号电阻器电阻器变阻器电位器测量分路表热敏电阻器压敏电阻器’’’’’’-’.控制、记忆、信号电路的开关件选择器拨号接触器、连接级控制开关选择开关按钮开关/00//1变压器电流互感器控制电路电源用变压器电力变压器磁稳压器电压互感器--/2-30-4-5-.52电气操作的机械器件气阀电磁铁电磁制动器电磁离合器电磁吸盘电动阀电磁阀55/3-563-57725238545.37第二章低压开关柜常用辅助文字符号文字符号名称旧符号’电流’模拟’交流’’自动-’加速’..附加/’.可调’0辅助1’23异步345制动5黑蓝’6向后控制56顺时针6逆时针.延时延迟.差动.数字—78—文字符号名称旧符号降’直流减接地紧急-快速-反馈-.正向前/0绿1高20输入3420增20感应左限制低5闭锁3主/中中间线50手动30中性线6--断开760闭合1文字符号名称旧符号’输出压力保护保护接地-保护接地与中性线共用’不接地保护.记录.右.反/.0红1..复位.备用2.’-运转信号3起动4置位定位5饱和步进停止2-同步温度时间无噪声防干扰接地文字符号名称旧符号真空速度电压’白’黄—-—第三章低压开关柜图用图形符号新符号旧符号名称图形符号名称图形符号限定符号和常用的基他符号直流直流电交流交流电交直流直交流电接地一般符事情接地一般符事情无噪声接地抗干扰接地保护接地接机壳或接底板接机壳永久磁铁永久磁铁注允许不注字线、导线和连接器件—’—新符号旧符号名称图形符号名称图形符号导线电缆和母线一般符号导线及电缆母线三根导线的单线表示三根导线的单线表示插头和插座插接器一般符号接通的连接片连接片断开的连接片换接片电阻器电阻器的一般符号电阻器的般符号可变电阻器变阻器压敏电阻器压敏电阻——新符号旧符号名称图形符号名称图形符号执着敏电阻器注可用代替热敏电阻滑线式变阻器可断开电路的电阻器滑动触点电位器电位器的一般符号预调电位器微调电位器电机、变压器及变流器三角形联结构三相绕组三角形连接的三相绕组开口三角形联结的三相绕组开口三角形连接的三相绕组星形联结的三相绕组星形连接的三相绕组中性点引出的星形联结的三相绕组有中性点引出的星形连接的三相绕组星形联结的六相绕组星形连接的六相绕组交流测速发电机——新符号旧符号名称图形符号名称图形符号直流测速发电机交流力矩电动机直流力矩电动机串励直流电动机串励式直流电机并励直流电动机并励式直流电机他励直流电动机他励式直流电机复励直流发电机复励式直流电机永磁直流电动机永磁直流电机单向交流串励电动机单向交流串励换向器电动机——新符号旧符号名称图形符号名称图形符号三相交流串励电动机三相串励换向器电动机单相永磁同步电动机永磁单相同步电动机三相永磁同步电动机永磁三相同步电动机三相笼型异步电动机三相鼠笼异步电动机单相笼型异步电动机单相鼠笼异步电动机三相线绕转子异步电动机三相滑环异步电动机——新符号旧符号名称图形符号名称图形符号变压器的铁心变压器的铁心双绕组变压器黑点表示瞬时电压极性双绕组变压器三绕组变压器三绕组变压器单相自耦变压器单相自耦变压器电抗器、扼流圈电抗器——新符号旧符号名称图形符号名称图形符号电流互感器单次级绕组电流互感器开关控制和保护装置动合常开触点开关和转换开关的动合常开触头继电器的动合常开触头接触器辅助触头、控制器的动合常开触头动断常闭触点开关和转换开关的动断常闭触头继电器的动断常闭触头接触器辅助触头、起动器、控制器的动断常闭触头——新符号旧符号名称图形符号名称图形符号先断后合的转换触点开关和转换开关的切换触点接触器和控制器的切换触步单极转换的个位置中间断开的双向触点单极转换开关的个位置先合后断的转换触点桥接不切断转换开关的触点继电器先合后断的触点接触器、起动器、控制器的不切断切换触点延时闭合的动合触点时间继电器延时闭合的动合常开触点接触器延时闭合的动合常开触点——新符号旧符号名称图形符号名称图形符号延时断开的动合触点时间继电器延时开启的动合常开触点接触器延时开启的动合常开触点延时闭合动断常闭触点时间继电器延时闭合动断常闭触点接触器延时闭合动断常闭触点延时断开动断常闭触点时间继电器延时开启动断常闭触点接触器延时开启动断常闭触点吸合时延时闭合和释放时延时断开的动合常开触点时间继电器延时闭合和延时开启动合常开触点接触器延时闭合和延时开启动合常开触点——新符号旧符号名称图形符号名称图形符号手动开关的一般符号动合常开按钮开关不闭锁带动合常开触点能自动返回的按钮动断常闭按钮开关不闭锁带动断常闭触点能自动返回的按钮动断常闭按钮开关不闭锁带动常闭和动合常开触点能自动返回的接钮拉拔开关不闭锁旋钮开关、旋转开关闭锁带闭锁装置的按钮液位开关液拉继电器触点位置开关动合触点限制开关动合触点与工作机械联动的开关动合常开触点位置开关动断触点限制开关动断触点与工作机械联动的开关动断常开触点——新符号旧符号名称图形符号名称图形符号对两个独立电路作双向机械操作的位置或限制开关热敏开关动合触头可用动作温度代替温度继电器动合常开触点具有热元件的气体放电管荧光灯起动器荧光灯触发器惯性开关突然减速而动作离心式非电继电器触点转速式非电继电器触点单极四位开关单极四位转换开关三极开关单级表示三极开关单线表示——新符号旧符号名称图形符号名称图形符号三极开关多线表示三级开关多线表示接触器在非动作位置触点断开接触器动合常开触头带灭弧装置接触器动合常开触点带电磁吸弧线圈接触器动合常开触点接触器在非动作位置触点闭合接触器动断常闭触点带灭弧装置接触器动断常开触点带电磁吸弧线圈接触器动断常开触点负荷开关负荷隔离开关带灭弧罩的单线三极开关单线三级高压负荷开关——新符号旧符号名称图形符号名称图形符号隔离开关单极高压隔离开关单线三极高压隔离开关具有自动释放的负荷开关自动开关的动合常开触点断路器自动开关的动合常开触点高压断路器电动机起动器一般符号步进起动器调节起动器带自动释放的起动器——新符号旧符号名称图形符号名称图形符号可逆式电动机直接在线接触器式起动器或满压接触器式起动器星三角起动器自耦变压器式起动器带可控整流器的调节起动器操作器件的一般符号接触器、继电器和磁力起动器的线圈具有两个绕组的操作器件组合表示法双线圈接触器和继电器的线圈具有两个绕组的操作器件分离表示法双线圈有线圈时相应画出个线圈缓慢释放缓放继电器线圈时间继电器缓放线圈——新符号旧符号名称图形符号名称图形符号缓慢吸合缓吸继电器线圈时间继电器缓吸线圈缓吸和缓放继电器线圈快速继电器快吸和快放的线圈剩磁继电器的线圈过电流继电器线圈过流继电器线圈欠电压继电器线圈欠压继电器线圈电磁吸盘电磁吸盘电磁阀电磁阀线圈——新符号旧符号名称图形符号名称图形符号电磁离合器电磁离合器电磁转差离合器或电磁粉末离开器电磁转差离合器或电磁粉末离合器电磁制动器电磁制动器接近传感器接近开关动合触头接触传感器接触敏感开关动合触头热继电器的驱动元件热元件热继电器热元件热继电器动断常闭触头热继电器常闭触头熔断顺一般符号熔断器供电端用粗线表示的熔断器——新符号旧符号名称图形符号名称图形符号带机械连杆的熔断器撞击器式熔断器熔断器式开关刀开关熔断器熔断器式隔离开关隔离开关熔断器熔断器式负荷开在具有独立报警电路的熔断器有信号的熔断器火花间隙火花间隙双火花间隙避雷器避雷器的一般符号——。
