十一、顶驱操作规程1 范围1.1 本规程规定了V ARCO钻机的安装与调试、试运转、操作和维护保养。
1.2 本规程不适用于其它类型顶驱。
2 钻井扭矩和上扣扭矩的设定2.2 钻井扭矩的设定：先把“正反转开关”打到FORWARD的位置，“上卸扣开关”打到DRILL位置，稍微调动手轮，使主轴慢慢转动；然后把“刹车开关”打到手动“ON”的位置，这时主轴被刹住；再调节“钻井扭矩调节开关”，扭矩表会反映出钻井扭矩值，直到你需要的值；最后，打开“刹车开关”，即可钻进。
2.2 上扣扭矩的设定：先把“正反转开关”打到FORWARD的位置，手轮保持为零，把“刹车开关”打到手动“ON”的位置，左手把“上卸扣开关”旋到TORQUE的位置，右手调节“上卸扣扭矩调节开关”，直到扭矩表反映出你需要的值为止，最后打开“刹车开关”，即可上扣。
3 接立根钻进接立根钻进是V ACRO顶驱系统常用的钻进方式。
采用立根钻进的场合很多，对钻丛式井的滑轨钻机和可带立根移动的钻机，钻杆立根可排放在井架上不动，留待下一口井接立根钻进使用。
如没有现成的立根，推荐采用下面两种方法：第一种方法是下钻时在井架内留下一部分立根，接单根下钻到底，留下的立根数量应足以钻完预计的钻井进尺；第二种方法是在钻进期间或钻机空闲时，在小鼠洞内接好立根。
为安全起见，小鼠洞最好要垂直，以保证在垂直平面内对扣，简化接单根程序。
应注意单根只要旋进钻柱母扣即可，因为顶部驱动电机还要施加紧扣扭矩上紧接头。
接立根钻进程序如下：3.1 钻完井中立根，坐放卡瓦或吊卡。
3.2 利用顶部驱动电机和管子处理装置及背钳卸开保护接头与钻杆的连接扣。
3.2.1 把手轮旋到最小，“正反转开关”打到REVERSE，同时将“跳扣按钮”打到STAND JUMP。
3.2.2 右手按住“背钳按扭”不放，左手把“松紧扣开关”旋到TORQUE位置不放,开始松扣。
3.3 用钻井电机旋开连接扣（旋扣）：3.3.1 松扣完毕，把“松紧扣开关”打到SPIN位置旋扣，开始旋扣，直至公扣旋出。

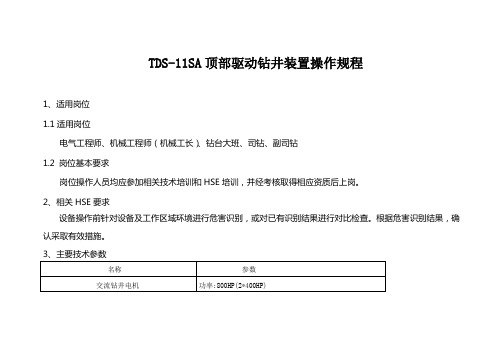

TDS-11SA顶部驱动钻井装置操作规程
1、适用岗位
1.1适用岗位
电气工程师、机械工程师（机械工长）、钻台大班、司钻、副司钻
1.2 岗位基本要求
岗位操作人员均应参加相关技术培训和HSE培训，并经考核取得相应资质后上岗。
2、相关HSE要求
设备操作前针对设备及工作区域环境进行危害识别，或对已有识别结果进行对比检查。
根据危害识别结果，确认采取有效措施。
4、结构简图
司钻台控制面板
5、启动前准备
5.1工作区域内禁止堆放杂物和易燃、易爆物品，按规定配备消防器材，禁止闲杂人员进入。
5.2电器安全操作、液压安全操作、井控安全操作应熟悉操作手册。
5.3操作人员应持有效操作证，应按岗位规定穿戴好个体防护用品。
5.4启动前设备检查
6、启动
7、运行
8
、正常停机 9、紧急停机
10、停机存放
1、按维护保养规程要求进行维护保养工作并如实记录。
2、若停车后需长期封存，应对顶驱装置进行拆装检查，以免零件锈蚀，及时更换易损件，保证设备的正常工作。

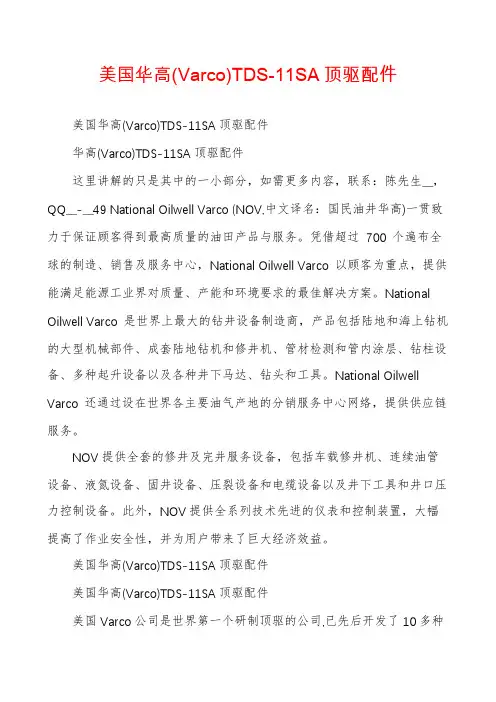

美国华高(Varco)TDS-11SA顶驱配件美国华高(Varco)TDS-11SA顶驱配件华高(Varco)TDS-11SA顶驱配件这里讲解的只是其中的一小部分，如需更多内容，联系：陈先生__，QQ__-__49 National Oilwell Varco (NOV,中文译名：国民油井华高)一贯致力于保证顾客得到最高质量的油田产品与服务。
凭借超过700 个遍布全球的制造、销售及服务中心，National Oilwell Varco 以顾客为重点，提供能满足能源工业界对质量、产能和环境要求的最佳解决方案。
National Oilwell Varco 是世界上最大的钻井设备制造商，产品包括陆地和海上钻机的大型机械部件、成套陆地钻机和修井机、管材检测和管内涂层、钻柱设备、多种起升设备以及各种井下马达、钻头和工具。
National Oilwell Varco 还通过设在世界各主要油气产地的分销服务中心网络，提供供应链服务。
NOV提供全套的修井及完井服务设备，包括车载修井机、连续油管设备、液氮设备、固井设备、压裂设备和电缆设备以及井下工具和井口压力控制设备。
此外，NOV提供全系列技术先进的仪表和控制装置，大幅提高了作业安全性，并为用户带来了巨大经济效益。
美国华高(Varco)TDS-11SA顶驱配件美国华高(Varco)TDS-11SA顶驱配件美国Varco公司是世界第一个研制顶驱的公司,已先后开发了10多种规格顶驱.近两年来,该公司将原有产品及最新研究成果归纳为7个规格系列,即增加新研制的TDS-8SA型和TDS-11SA型AC变频电驱动顶驱,取消原有的TDS-3型、TDS-3S型、TDS-5型、TDS-7S型顶驱,保留IDS-1型、TDS-4H型或TDS-4S型、TDS-6S型和TDS-9S型顶驱.新系列顶驱API提升载荷为2500～7500kN,连续工作扭矩为10.21～86.94kN.m,间歇工作扭矩为18.47～129.72kN.m,全功率最高转速为120～500r/min,顶驱系统高度为4.7～7.9m.所有产品均采用电驱动型式,其中TDS-8SA型、TDS-9SA型、TDS-10SA型和TDS-11SA型顶驱,采用AC变频电驱动型式、AC 电动机;而IDS-1型、TDS-4H型或TDS-4S型和TDS-6S型顶驱,则采用AC-SCR-DC电驱动型式、DC电动机;TDS-9SA型和TDS-11SA型顶驱采用两个AC电动机,而其余5种型号顶驱则采用1个电动机.TDS-11SA 常用备件：__-2____-______-____-__-TC__-__-PK美国华高(Varco)TDS-11SA顶驱配件__-__-KIT__-__-KIT__-0550000-6977-24__-12-12__-12__-________+30____-D2__-J2__-006__-131__-46__-____-77__-76美国华高(Varco)TDS-11SA顶驱配件__-34__-09__-03__-18__-45__-15__-__-2.2__-__-7.5__-__-9-120__-__-12-120__-64__-16__-D2__-25__-27__-__-44__-46__-26__-48__-14美国华高(Varco)TDS-11SA顶驱配件__-54__-49__-__-67__-__-40__-__-48__-__-02__-__-33__-__-30__-2______-1R__-1W__-1B__-1__-__-5__-1AN__-1EN__-175N__-1AN美国华高(Varco)TDS-11SA顶驱配件__-1NN__-1AN__-1EN__-230N__-14N__-M13__-M11__-130N__-1CXN__-1ANB__-4SAE__-6SAE__-12__-01__-02____-2-S__-4-S__-6-S__-8-S__-10-S美国华高(Varco)TDS-11SA顶驱配件__-800D__-18__-10__-14__-18__-52__-12____-12____-54J2-SP-GUARN-DHA12022年7__-01__-22-22__-16-12__-16-08__-2__-______-381-B__-385-F美国华高(Varco)TDS-11SA顶驱配件__-273-B__-277-B__-258-B__-387-F__-348-F__-425-B__-279-B__-152-B__-226-B__-016-B__-223-F__-011-B__________________-____美国华高(Varco)TDS-11SA顶驱配件__-22N__-S__-__-4____-14N____ 3Q02 BATCH ____ 4Q04 BATCH ____-__-1__-__-1________-____-1____SN50N-1333__-14__美国华高(Varco)TDS-11SA顶驱配件__-1__-2____-1__-1__-3________-____-C5008-14-C5D____-1____-26-1603__-101-00F48L32A505K49____-__美国华高(Varco)TDS-11SA顶驱配件__-2__-1__-2________年8__-P40__-B40__-C40__-348-F__-____-____-____-____-____-____-500__-500__-2__-1美国华高(Varco)TDS-11SA顶驱配件__-32-c__-28-c__-____P____P____P____P____P____P____P17N023__P17N026__P____P____P____-__-36S__-2________-PL-655-18 __P____-__-KIT美国华高(Varco)TDS-11SA顶驱配件__-__-1__-__-PK________-6SAE__-4SAE__-____P0____P____P17N026__-12N__-13N__-22N__-2AN__-M13__-6-6-S__-4-6-S__-4-6-S__-6-4-S__-4-4-S__-12-12-S美国华高(Varco)TDS-11SA顶驱配件__-10-8-S__-10-12-S__-6-6-S__-8-6-S__-6-6-S__-16-16-S__-4-4-S__-8-8-S__-8-6-S__-6-6-S__-10-8-S__-8-4-S__-16-16-S__-16-12-S__-12-6-S__-4-4-S__-12-S__-12-12S__-4-4-S__-16-B__-14N美国华高(Varco)TDS-11SA顶驱配件__-230N__-130N__-1CXN__-____-____-30__-135-22-4-B__-PL-WHT__-3__年-1__-2__-11__-2__-6-S__-4-S__-2-S__-1-S__-2-S__-4-S__-4-4-S__-6-6-S美国华高(Varco)TDS-11SA顶驱配件__-4-6-S__-6-4-S__-6-6-S序号名称VARCO订货型号详细参数生产商1 防爆电磁阀__-D2 阀体：DHA/UL-0713 /IPT 21线圈：MODEL CODE:OA-24__L NO.:4390 CLASS 1, Groups CD 70℃ 158HElectrical rating: 24VDC HZ 12W2 防爆电磁阀__-J2 阀体：DHA/UL-0631/2/IPT 21 线圈：MODEL CODE:OA-24DC SERIAL NO.:4438 CLASS 1, Groups CD 70℃158H Electrical rating: 24VDC HZ 12W3 浪涌保护器__-006 240VAC 1.0AMP 50/60HZ4 电源__-131 输入：AC230/120V 50/60HZ 输出：24VDC/20A5 PLC模块__-46美国华高(Varco)TDS-11SA顶驱配件6 端子和工具__-__7 CBP2板__-778 CUVC板__-769 PLC模块__-5810 控制板__-3411 PLC模块__-0912 CPU模块__-0313 PLC模块__-5714 PLC模块__-1815 PLC模块__-4516 熔断器__-15 1000V 630A17 断路器__-__-2.218 断路器__-__-7.519 接触器__-__-9-120 110V/50HZ 120V/60HZ 400V 20 接触器__-__-12-120 110V/50HZ 120V/60HZ 401V 21 PLC模块__-6422 控制板__-1623 电磁阀__-D2 阀体：DHA/UL-0713 /IPT 21线圈：MODEL CODE:OA-24__L NO.:4390 CLASS 1, Groups CD 70℃ 158HElectrical rating: 24VDC HZ 12W24 保险管__-25 2A25 保险管__-27 250V 7A美国华高(Varco)TDS-11SA顶驱配件26 灯泡__-__-44 24V27 熔断器__-46 600V 30A28 熔断器__-26 800V 800A29 熔断器__-48 250V 1/2A30 熔断器__-14 250V 30A31 熔断器__-55 250V 1.6A32 熔断器__-54 250V 2.5A33 熔断器__-49 250V 2A34 急停按钮__-__-67 按钮头：__R20A0R91(红色）+__C01R(NC)+__C10R(N0)35 指示灯__-38 24VDC36 指示灯__-__-40 24VDC37 指示灯__-__-48 24VDC38 按钮__-__-02 按钮头：__G00B1+__C10R39 转换开关__-__-33 （不自复位）3位开关头：__G84B+__C01R(NC)+__C10R(N0)A40 转换开关__-__-30 (自复位）3位开关头：__G94B+__C01R(NC)+__C10R(NO)A41 电位器__-2 10K 2W42 电源板__ 5V 电源板VARCO43 编码器__ PART NO:924-01002-7726 SER.NO:__。

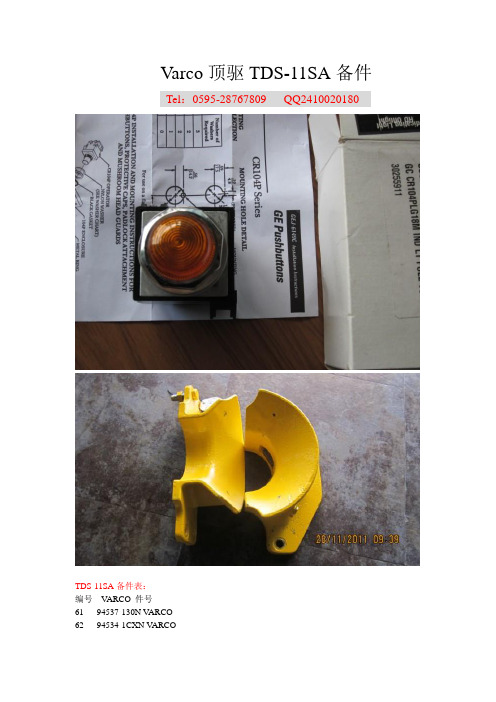

Varco顶驱TDS-11SA备件Tel：0595-******** QQ2410020180TDS-11SA备件表：编号V ARCO 件号61 94537-130N V ARCO62 94534-1CXN VARCO64 93024-4SAE V ARCO65 93024-6SAE V ARCO66 108216-12 V ARCO67 86625-01 VARCO68 86625-02 VARCO69 98898 V ARCO70 87196-2-S VARCO71 87196-4-S VARCO72 87196-6-S VARCO73 87196-8-S VARCO74 87196-10-S V ARCO75 流量阀FLOW CONTRO V ALVE 98402-800D V ARCO76 94041-18 VARCO77 93018-08 VARCO78 93018-10 VARCO79 93018-14 VARCO80 110844-18 V ARCO81 110844-52 V ARCO82 94042-12 VARCO83 107052 VARCO84 51402-12 VARCO85 53201 V ARCO86 127908-54J2-SP-GUARN-DHA V ARCO87 120117 V ARCO88 83444-01 VARCO89 118844-22-22 V ARCO90 118844-16-12 V ARCO91 118844-16-08 V ARCO92 顶驱背钳钳牙16401-2 V ARCO93 30154362 V ARCO94 背钳活塞油封72219 V ARCO95 51300-381-B V ARCO96 51300-385-F V ARCO97 51300-273-B V ARCO98 51300-277-B V ARCO99 51300-258-B V ARCO100 51300-387-F V ARCO101 冲管O型密封O-RING 51300-348-F V ARCO102 51300-425-B VARCO103 51300-279-B V ARCO104 51300-152-B V ARCO105 51300-226-B V ARCO106 51300-016-B V ARCO108 51300-011-B V ARCO109 110116 V ARCO110 110016 V ARCO111 110014 V ARCO112 110111 V ARCO113 110112 V ARCO114 110110 V ARCO115 110017 V ARCO116 110015 V ARCO117 1100111 V ARCO118 背钳缸套油封72220 V ARCO119 背钳缸套油封98291 V ARCO120 110061-326 V ARCO121 98006-22N V ARCO122 109567-S V ARCO123 30111013-4 V ARCO124 110056 V ARCO125 98006-14N V ARCO126 72221 VARCO127 110008 3Q02 BA TCH 12386 V ARCO 128 110008 4Q04 BA TCH 14192 V ARCO 129 30173216-1 V ARCO130 齿轮油滤芯30111013-1 V ARCO 131 117987 V ARCO132 109522 V ARCO133 109519 V ARCO134 ******** V ARCO135 91250-1 VARCO136 77039 VARCO137 110011 V ARCO138 SN50N-1333 V ARCO139 79489-14 V ARCO140 77408 VARCO141 88905-2 VARCO142 30171921 V ARCO143 141559-1 V ARCO144 141559-2 V ARCO145 76841 VARCO146 87541-1 VARCO147 83095-1 VARCO148 79410-3 VARCO149 80098 VARCO150 109521 V ARCO151 接地棒包116004 V ARCO152 顶驱冲管30123289 V ARCO153 冲管卡簧50908-C V ARCO154 上IBOP启动摇臂固定螺丝5008-14-C5D V ARCO155 上IBOP启动摇臂固定螺丝垫片107052 V ARCO156 止动销117496-1 V ARCO157 安全销117783 V ARCO158 VARCO顶驱房空调压缩机706824-26-1603 V ARCO159 SCR和MCC房空调压缩机706378-101-00 V ARCO160 SCR和MCC房空调风扇F48L32A50 V ARCO161 SCR(可控硅)冷却风机5K49NN2245Y V ARCO162 冲管总成30123563 V ARCO163 冲管黄油嘴53219-1 V ARCO164 冲管盘根123292-2 V ARCO165 3寸保护接头118954-1 V ARCO166 5寸保护接头76666-2 V ARCO167 2“储能器修理包124576 V ARCO168 6“储能器修理包124575 V ARCO169 液缸Cylinder,4'',C’bal液缸Cylinder,4'',C’bal 110687 V ARCO170 IBOP液缸30120008 V ARCO171 液缸活塞盘根piston seals 108894-P40 V ARCO172 液缸本体盘根body seals 108894-B40 V ARCO173 液缸拉根盘根rod seals 108894-C40 V ARCO174 冲管O型密封O-RING 51300-348-F V ARCO175 冲管盘根卡环RING,SNAP 30123562 V ARCO176 冲管PIPE,W ASH-3INCH BORE 30123289 V ARCO177 冲管盘根套RING,HOLDING,3''WASH PIPE 30123288 V ARCO178 冲管盘根套SPACER,LOWER,3''WASH PIPE 30123287 V ARCO179 冲管盘根套SPACER,LOWER,3''WASH PIPE 30123286 V ARCO180 冲管盘根套SPACER,LOWER,3''WASH PIPE 30123285 V ARCO181 上防喷器UPPER IBOP 110103-500 V ARCO182 下防喷器LOWER IBOP 114706-500 VARCO183 5寸保护接头SA VER SUB NC50 76666-2 V ARCO184 3寸半保护接头SaversubNC38 118954-1 V ARCO185 销子Clevis Pin 56416-32-c V ARCO186 销子Clevis Pin 56416-28-c V ARCO187 吊钳液缸总成Cylinder,hydraulic assem 30119592 V ARCO188 背钳管线及堵头Hose assy,clamp,rod and plug 59044P230074 V ARCO189 背钳管线及堵头Hose assy,clamp and plug 59044P230073 V ARCO190 IBOP管线背钳管线及堵头Hose assy,IBOP cyl.Close and plug 59043P170023 V ARCO 191 IBOP管线背钳管线及堵头Hose assy,IBOP cyl. Close and plug 59024P170023 V ARCO 192 吊钳管线及堵头Hose assy,HydraulicCYL.-crank assy and plug 59043P170038 V ARCO 193 吊钳管线及堵头Hose assy,Hydraulic CYL.-crank assy and plug 59044P170042 V ARCO 194 吊钳管线及堵头Hose assy,Hydraulic CYL.-crank assy and plug 59025P17N023 V ARCO195 吊钳管线及堵头Hose assy,Hydraulic CYL.-crank assy and plug 59025P17N026 V ARCO 196 平衡系统液压管线及堵头Hose assy,Hydraulic-High Peessure and plug 59144P290099 V ARCO197 平衡系统液压管线及堵头Hose assy,Hydraulic-High Peessure and plug 59143P290086 V ARCO198 平衡系统液压管线及堵头Hose assy,Hydraulic-High Peessure and plug 59143P290086 V ARCO199 液压马达Hydraulic motor 30156326-36S V ARCO200 109756-2 V ARCO201 固定销117782 V ARCO202 滑轮Block 113285 V ARCO203 滑轮Block 80784 V ARCO204 插头114729-PL-655-18 V ARCO205 平衡系统液压管线及堵头59124P290093 V ARCO206 齿轮油滤芯30111013-KIT V ARCO207 液压油滤子30173216-1 V ARCO208 冲管盘根30123290-PK V ARCO209 电位器116551 V ARCO210 上防喷器修理包114859 V ARCO211 背钳活塞油封11085 V ARCO212 测试接头FITTING,TEST, SEA-6 93024-6SAE V ARCO213 测试接头FITTING,TEST, SEA-4 93024-4SAE V ARCO214 变量泵到阀组的软管线30124191 VARCO215 管线Hose Assy 59024P080032 V ARCO216 管线Hose Assy 59044P170042 V ARCO217 管线Hose Assy 59046P17N026 V ARCO218 阀用O型圈O-RING 98006-12N V ARCO219 阀用O型圈O-RING 98006-13N V ARCO220 阀用O型圈O-RING 98006-22N V ARCO221 阀用O型圈O-RING 98006-2AN V ARCO222 堵头TYPLVG,T-13SHORT 93677-M13 V ARCO223 弯头ELBOW 56518-6-6-S VARCO224 接头CONNECTOR 56529-4-6-S VARCO225 弯头ELBOW 56519-4-6-S VARCO226 弯头ELBOW 56519-6-4-S VARCO227 弯头ELBOW 56519-4-4-S VARCO228 弯头ELBOW 56519-12-12-S V ARCO229 弯头ELBOW 56519-10-8-S V ARCO230 弯头ELBOW 56519-10-12-S V ARCO231 弯头ELBOW 56519-6-6-S VARCO232 弯头ELBOW 56519-8-6-S VARCO233 弯头ELBOW 56522-6-6-S VARCO234 弯头ELBOW 56506-16-16-S V ARCO235 弯头ELBOW 56506-4-4-S VARCO236 接头CONNECTOR 56529-8-8-S VARCO237 接头CONNECTOR 56529-8-6-S VARCO238 接头CONNECTOR 56529-6-6-S VARCO239 接头CONNECTOR 56529-10-8-S VARCO240 接头CONNECTOR 56529-8-4-S VARCO241 接头CONNECTOR 56529-16-16-S V ARCO242 接头CONNECTOR 56511-16-12-S V ARCO243 接头CONNECTOR 56556-12-6-S VARCO244 接头CONNECTOR 56501-4-4-S VARCO245 三通TEE 56513-12-S V ARCO246 三通TEE 56500-12-12S V ARCO247 三通TEE 56555-4-4-S V ARCO248 内六角螺丝钉COCKET CAP SCREW 50103-16-B V ARCO 249 平衡阀门94518-13HN V ARCO250 单向阀ARTRIDGE,CHECK,PHM3I 94536-14N V ARCO251 单向阀TDS11S V ALEV CART, CHECK 94536-230N V ARCO 252 单向阀TDS11S V ALEV CART, CHECK 94537-130N V ARCO 253 逻辑阀CARTRIDGE,LOGCO,PHM3I 94534-1CXN V ARCO 254 铁盘根30173166 V ARCO255 冲管紧固螺钉30123564 V ARCO256 上IBOP曲柄99898-30 V ARCO257 电缆117372-135-22-4-B V ARCO258 电缆插头117472-PL-WHT V ARCO259 转速表96218-3 V ARCO260 风机电机30172028-1 V ARCO261 液压泵电机109755-2 V ARCO262 扭矩表96219-11 V ARCO263 液压阀件总成109547-2 V ARCO264 1/16堵头PLUG, EXT PIPE-CTSK HEX 53000-6-S V ARCO 265 1/8堵头PLUG, EXT PIPE-CTSK HEX 53000-4-S V ARCO266 1/4堵头PLUG, EXT PIPE-CTSK HEX 53000-2-S V ARCO 267 3/8堵头PLUG, EXT PIPE 1/16-27 NPT 53000-1-S V ARCO 268 堵头PLUG, O-RING .437-20 THD 87196-2-S V ARCO269 护帽CAP, FEM 37DEG SEAT 56544-4-S V ARCO270 护帽CAP, FEM 37DEG SEAT 56544-6-S VARCO271 弯头Elbow, O RiNG 56519-4-4-S VARCO272 弯头Varco BJ Elbow, O-Ring Boss 56519-6-6-S V ARCO273 弯头ELBOW, O-RING BOSS/37DEG 56519-4-6-S V ARCO 274 弯头Elbow, O-Ring / 37 56519-6-4-S V ARCO275 弯头Varco BJ Connector, O'Ring Boss 37' 56529-6-6-S VARCO。
铁钻工V ARCO TDS-11SA 资料：范工189 **** **** 知识q：149 4510 698TDS-8SA型顶驱配件TDS-9SA型顶驱配件TDS-10SA型顶驱配件TDS-11SA型顶驱配件IDS-4A型顶驱配件TDS-4S型顶驱配件TDS-4H型顶驱配件TDS-1000顶驱配件大钳牙板 VARCO 16402-6 VARCO 110022-1BVARCO 114869-SL-BLK VARCO 110022-1RVARCO 119561-SLVARCO 119561-PFVARCO 119561-PLVARCO 110022-1WVARCO 114869-PL-WHTVARCO 114869-PL-REDVARCO 114729-SL-676-18VARCO 114869-PL-BLKVARCO 114869-SL-WHTVARCO 114729-SL-676-20钻机顶驱装置配件 TDS-11SA 接头 56529-10-8-S钻机顶驱装置配件 TDS-11SA 接头体 940315-20钻机顶驱装置配件 TDS-11SA 三通 56706-12-S钻机顶驱装置配件 TDS-11SA O型密封圈 56530-12-12S钻机顶驱装置配件 VARCO TDS-11SA T型接头 56162-4-4-S 钻机顶驱装置配件 TDS-11SA O型密封圈 56555-4-4-S钻机顶驱装置配件 VARCO 11SA 三通 56706-8-S 美国NOV公司钻机顶驱装置配件 TDS-11SA O型密封圈 56555-6-6-S钻机顶驱装置配件 TDS-11SA 三通 56161-12-S钻机顶驱装置配件 TDS-11SA 弯头 56524-4-4-S钻机顶驱装置配件 VARCO 11SA 弯头 55506-8-6-S钻机顶驱装置配件 VARCO 11SA 弯头 55506-12-12S钻机顶驱装置配件 VARCO 11SA 弯头 55506-12-12S钻机顶驱装置配件 TDS-11SA 弯头 56506-16-16S钻机顶驱装置配件 TDS-11SA O型密封圈 56519-12-12S钻机顶驱装置配件 TDS-11SA 弯头 56519-4-6-S钻机顶驱装置配件 TDS-11SA 弯头 56519-4-6-S钻机顶驱装置配件 TDS-11SA 弯头 56519-6-4-S钻机顶驱装置配件 TDS-11SA O型密封圈 56519-4-4-S钻机顶驱装置配件 TDS-11SA 弯头 56519-12-12-S钻机顶驱装置配件 TDS-11SA 弯头 56519-10-8-S钻机顶驱装置配件 TDS-11SA 弯头 56519-10-12-S钻机顶驱装置配件 TDS-11SA 按钮 30087708-02常见的华高型号：30182002-50030182002-50130182002-503 30111013-KIT 30111013-4 30176000-3 30175768-1 30173887-500 91138 110853 91786-604 91786-605 59024P170028 59024P170026 59046P23E054 59024P230022 59044P170068 59044P170062 59044P230020 59044P170020 59044P170019 59044P170025 59045P230042 59024P370121 19377-8 59044P080056 59044P290122 59026P23A062 59026P23A072 59026P230060 59044P08G019 59024P360023 59024P230036 59144P290069 20007726 20007725+20 1700001 1700002 20035367+20 20039454+20 20039455+20 1112941 1505006 7817170M291296026 M2912960257806002 30160214-1 30154120 3018212171613-1 30151206 30151204-1 30153304 30180819 30160574-1 980547161398005-13 109858-1EN 92537-E-216 94817-4AN 30184446-C3E 16401-6130358-RV1 94537-230N 30181781-3EN 30154047-A4N 94521-PMN 94522-1SN 94537-130NP854000031-19XN 112802-10 94537-130N 93548-1S30NP854000031-19XN 53201+5053202780513798400 30176284 121685-M20M20 30183573-004-C 30183573-005-C 30183573-006-C 30183573-006-SP 30183573-008-C 30183573-009-C 30183573-010-C 30183573-012-C30183573-M04-C 30183573-M05-C 30183573-M06-C 30183573-M10-C 30183573-M10-SP 30183573-M12-C 30183573-M18-C 30183573-M20-C 30183573-M24-C 30183573-M35-C 53008-04-04-S 53008-04-06-C 53008-06-08-S 782848806 56519-10-12S 56519-12-12S 56519-12-16S 56519-12-6-S 56519-12-8-S 56519-16-12S 56519-20-20S 56519-4-6-S 56519-6-6-S 56519-6-8-S 56519-8-6-S 56519-8-8-S 56521-8-6-S 56522-12-12S 56522-6-6-S 56524-2-4-S 56525-12-12S 56525-6-6-S 56525-8-8-S 56529-10-6-S 56529-10-8-S 56529-12-12S 56529-12-6-S 56529-16-16S 56529-4-4-S 56529-4-6-S 56529-6-4-S 56529-6-6-S 56529-8-4-S 56529-8-6-S56529-8-8-S 56530-6-6-S 56535-61-08 56535-61-16 56535-61-20 56541-1656541-2056541-3256541-4056541-856546-12-12S 56546-20-20S 56546-6-6-S 56546-8-8-S 56549-4-4-S 56552-4-S56555-6-S56556-8-6-S 56557-12-12S 56557-6-6-S 56561-6-6-S 56571-4-12 87196-10-S 87196-12-S 87196-16-S 87196-24-S 87196-2-S87196-4-S87196-5-S87196-6-S87196-8-S93019-1393667-M11M364000617P364000009-06-06 P364000009-08-08 P364000009-12-12 P364000031-06-06 P764000008-06-06 P764000010-06-06 P764000010-16-16 M854000300M854000300-001 M854000300-003112802-10109858-4AN109858-1BNM854000306-20-20 M854000306-16-16 M854000306-10-08 P854000108-06M08 56522-8-8-SM364000484 30176410-2YNP854000031-13PNP854000067-1AN3000 94536-130N110844-3894042-15P364000009-12-12 P854000074-12-12 94537-230N81788+30 30154047-F4N010P854000074-16-16 P854000074-08-08-S 30184105-3ENP854000097-3DNP854000084-3FN 94538-PXNO-5 94522-1DN93548-2S30N93547-3B30N 59000319-2A806 30154047-F4N010 94521-1BN 30176410-3YN 56530-12-8-S 56546-12-12S 56546-4-4-S97631-1EN93018-12131733-2N98006-22N131733-E294521-1BN56529-10-6-SM854000305-06F08M854000305-06M08 M854000305-08F08 M854000306-08-08 M854000306-10-08 93548-2S30N 117851-1KHN94521-PNN94041-10P854000070-105P854000067-1AN1000 30184401-P4NM854000305-04M06 M854000306-06-06 3018325451300-210-B51300-214-B53201+5056530-6-6-S56556-8-6-S56557-4-4-S56557-6-4-S56557-8-8-S87196-2-S87196-4-S87196-6-S87196-8-S87196-10-S87196-12-S87196-16-S87196-20-S87196-24-S93024-4SAE93024-6SAE263353250-253500-1187566394518-19JN97072-4119002-03119002-04119002-04-OH 119002-06-OH 131733-2N。

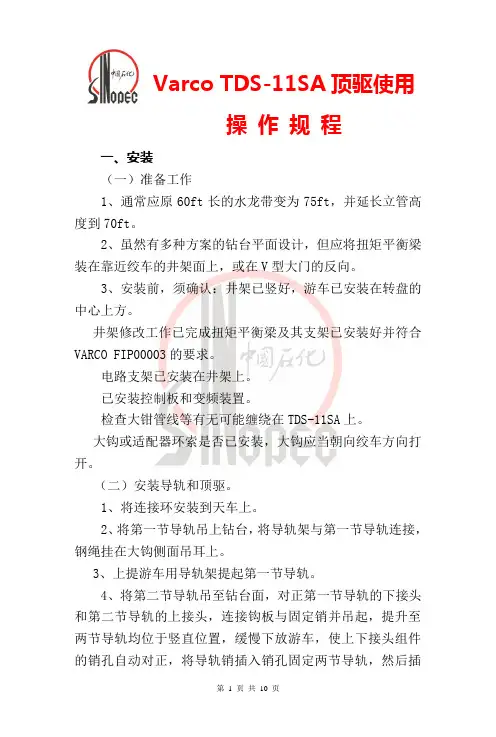

Varco TDS-11SA顶驱使用操作规程一、安装（一）准备工作1、通常应原60ft长的水龙带变为75ft，并延长立管高度到70ft。
2、虽然有多种方案的钻台平面设计，但应将扭矩平衡梁装在靠近绞车的井架面上，或在V型大门的反向。
3、安装前，须确认：井架已竖好，游车已安装在转盘的中心上方。
井架修改工作已完成扭矩平衡梁及其支架已安装好并符合VARCO FIP00003的要求。
电路支架已安装在井架上。
已安装控制板和变频装置。
检查大钳管线等有无可能缠绕在TDS-11SA上。
大钩或适配器环索是否已安装，大钩应当朝向绞车方向打开。
（二）安装导轨和顶驱。
1、将连接环安装到天车上。
2、将第一节导轨吊上钻台，将导轨架与第一节导轨连接，钢绳挂在大钩侧面吊耳上。
3、上提游车用导轨架提起第一节导轨。
4、将第二节导轨吊至钻台面，对正第一节导轨的下接头和第二节导轨的上接头，连接钩板与固定销并吊起，提升至两节导轨均位于竖直位置，缓慢下放游车，使上下接头组件的销孔自动对正，将导轨销插入销孔固定两节导轨，然后插入锁销固定导轨销。
5、按上面步骤依次将第三、四、五、六节导轨安装好。
6、上提游车，至第一节导轨和调节板相接，按照井架高度确定导轨挂在调节板哪个孔上。
装上螺栓、螺母和别针。
7、拆掉导轨安装架，下放游车至钻台面，将导轨安装架吊离钻台。
8、吊装顶驱至钻台面方案一：（1）将钢绳挂于运移架两侧的吊装管上。
（2）用40吨吊车直接将顶驱本体提至钻台面。
方案二：（1）将顶驱置于井架大门的滑道上，方向朝向井口。
（2）下放游车，将钢绳挂于运移架上部的吊装位置。
（3）将钢绳固定在提环大钩销或是两侧耳上，用吊车吊住运移架下部起辅助作用。
（4）将运移架沿滑道送至钻台面并立起托架，对正游车下方。
9、将大钩挂在顶驱本体的提环上。
10、拆掉运移架上对顶驱的支撑。
11、去掉顶驱导轨与运移架的连接销，将本体从运移架中吊起，与运移架分离。
12、将运移架移下钻台。
【最新整理，下载后即可编辑】V V A A R R C C O O T T D D S S--1111S S A A顶顶驱驱简简明明操操作作手手册册中油长城钻井有限责任公司顶驱事业部关于本手册VARCO TDS-11SA顶驱是集机、电、液于一体的特殊钻井设备，结构复杂，井场无替代品。
一旦出现故障，必将影响钻机的作业，甚至停工。
为了保证其正常工作和使用，避免误操作或使用不当造成设备损坏。
特制订本手册。
本手册适用于项目管理人员、现场作业指导人员、现场操作使用人员阅读和执行。
本手册是关于VARCO TDS-11SA顶驱的一系列主要操作和不允许操作项目的提示性说明，详细说明请查阅VARCO 公司提供的英文版说明书。
如有疑问，请咨询现场顶驱工程师。
使用本手册时，请注意手册内以下术语的含义：注意：属于一般性操作提示。
忽视该“注意”，可能造成顶驱功能使用不正确。
重要提示：属于不允许违反性操作提示。
忽视该“重要提示”，则有可能造成设备损坏或人员伤害。
本手册解释权归中油长城钻井有限责任公司顶驱事业部目录1. 顶驱与钻机的配套要求 (1)2. 顶驱的主要参数 (2)3. 顶驱安装注意事项 (3)4. 正常作业和操作用立柱、单根钻进 (4)接、卸钻具………………………………………………………………10起下钻……………………………………….………………………10 5. 特殊作业处理卡钻事故………………………………………………………………12下套管 (14)注水泥……………………………………………………………… (15)倒大绳 (15)6. 使用顶驱时必须避免的操作 (17)顶驱与钻机配套的要求1.钻机需给顶驱提供三相交流电源接口，电压：600VAC±5%，频率：50H Z /60H Z 。
2.在钻井队的配电房内部安装向顶驱单独供电的空气断路器（钻井队配备），空气断路器额定电流等级为1000A 。
3.钻机在天车底面安装悬挂顶驱导轨的吊耳（VARCO 顶驱自带或钻机配套时自制），吊耳销孔中心与井口中心的横向距离为30英寸。
