课题 1 金属切削机床金属切削机床是用刀具切削的方法将金属毛坯加工成机器零件的机器，它是制造机器的机器，所以又称为“工作母机”，习惯上简称为机床。

机床是机械制造的基础机械，其技术水平的高低，质量的好坏，对机械产品的生产率和经济效益都有重要的影响。

金属切削机床诞生到现在已经有一百多年了，随着工业化的发挥咱，机床品种越来越多，技术也越来越复杂。

我国第三次工业普查的结果表明，截止到1995 年底，我国机床拥有量为383.52 万台，其中金属切削机床为298.39 万台，已占机床总数的77.80%。

一、金属切削机床的分类、型号与主要技术参数机床主要是按加工方法和所用刀具进行分类，根据国家制定的机床型号编制方法，机床分为11 大类：车床，钻床，镗床，磨床，齿轮加工机床，螺纹加工机床，铣床，刨插床，拉床，锯床和其他机床。

在每一类机床中，又按工艺范围，布局型式和结构性能分为若干组，每一组又分为若干个系（系列）。

除了上述基本分类方法外，还有其它分类方法：1. 按照万能性程度，机床可分为：①通用机床：这类机床的工艺范围很宽，可以加工一定尺寸范围内的多种类型零件，完成多种多样的工序。

如，卧式车床，万能升降台铣床，万能外圆磨床等。

②专门化机床：这类机床的工艺范围较窄，只能用于加工不同尺寸的一类或几类零件的一种（或几种）特定工序。

如，丝杆车床，凸轮轴车床等。

③专用机床：这类机床的工艺范围最窄，通常只能完成某一特定零件的特定工序。

如，加工机床主轴箱体孔的专用镗床，加工机床导轨的专用导轨磨床等。

它是根据特定的工艺要求专门设计，制造的，生产率和自动化程度较高，使用于大批量生产。

组合机床也属于专用机床。

2. 按照机床的工作精度，可分为普通精度机床，精密机床和高精度机床。

3. 按照重量和尺寸，可分为仪表机床，中型机床（一般机床），大型机床（质量大于10t ），重型机床（质量在30t 以上）和超重型机床（质量在100t 以上）。

4. 按照机床主要器官的数目，可分为单轴，多轴，单刀，多刀机床等。

5. 按照自动化程度不同，可分为普通，半自动和自动机床。

自动机床具有完整的自动工作循环，包括自动装卸工件，能够连续的自动加工出工件。

半自动机床也有完整的自动工作循环，但装卸工件还需人工完成，因此不能连续地加工。

、机床的技术经济指标（一）工艺可能性：可以完成的加工工序、零件的材料和尺寸、毛坯、生产规模等;S4-1不冏切削加工力提所屢虎的農茴（二）加工精度和表面粗糙度；g二丄二--------- !——亍——件■/小时（三）生产率；（四）系列化、通用化、标准化程度：产品品种系列化、部件通用化、零件标准化；（五）寿命。

二、工作运动机床加工的共性就是把刀具和工件安装在机床上，由机床使刀具和工件产生确定的相对运动，从而切削出合乎要求的零件。

（一）主运动：形成机床切削速度和消耗主要动力的工作运动。

车床：工件旋转钻床：钻头旋转镗床：刀具旋转刨床：牛头刨床：刨刀直线运动龙门刨床：工件随工作台的直线运动铳床：刀具的旋转拉床：刀具的直线运动磨床：砂轮和磨具的旋转（二）进给运动：使工件多余材料不断被去除的工作运动。

主运动已如上述，其它工作运动都是进给运动。

（三）切削过程中，主运动只有一个，而进给运动可以有多于一个。

主运动和进给运动可以由刀具和工件分别完成，也可以由刀具单独完成。

除主运动和进给运动外，还有各种辅助运动。

三、机床的分类（一）按加工性质和所用刀具分为11大门类。

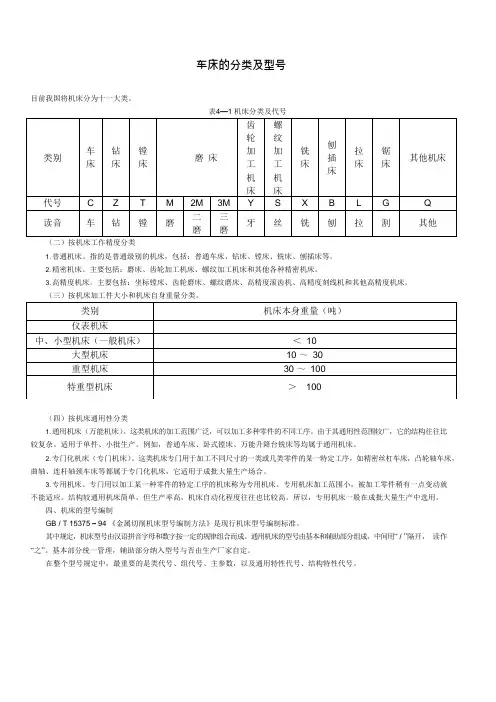

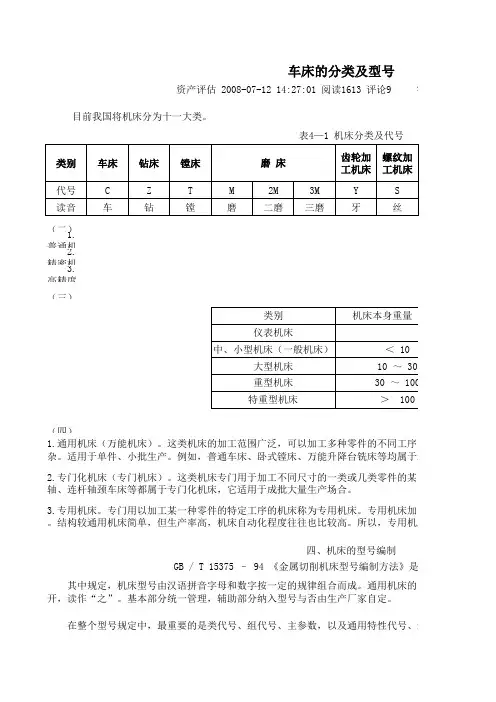

机床分类及代号类别车床钻床镗床磨床齿轮加工机床罗纹加工机床铳床刨插床拉床锯床苴丿、他机床代号C Z T M2M3M Y S X B L G Q读音车钻镗磨磨磨牙丝铳刨拉割苴丿、他（二）按机床工作精度分类：普通机床、精密机床、高精度机床（三）按机床加工件大小和机床自身重量分类：仪表机床、中小型机床、大型机床、重型机床、特重型机床。

（四）按机床通用性分类：通用机床、专门化机床、专用机床、组合机床。

四、机床型号的编制GB/T15375-94是现行机床型号编制标准」垒业代号—量大改进■序屮主二主參杠兴辔敛卓设卅欄序号l奥代号一分奧代号其中：（1）有“（）”的代号或数字，当无内容时则不表示，若有内容则不带括号；（2）有“O”符号者，为大写的汉语拼音字母；（3）有“△”符号者，为阿拉伯数字；（4）有“符号者，为大写的汉语拼音字母，或阿拉伯数字，或两者兼有之。

在整个型号规定中，最重要的是：类代号、组代号、主参数以及通用特性代号和结构特性代号。

（一）机床的类代号：见上表（二）特性代号：1•通用特性代号机床通用特性代号通用特性高精度精密自动半自动数控加工中心（自动换刀）仿形轻型加重型简式或经济型柔性加工单元数显高速2•结构特性代号：对主参数相同，但结构、性能不同的机床，用结构特性代号予以区分，女口A、D、E等。

（三）机床的组系代号：同类机床因用途、性能、结构相近或有派生而分为若干组。

金属切削机床类、组划分表例如：C6落地及卧式车床C5立式车床，其中，C51单柱立式车床、C52双柱立式车床（四）机床主参数代号：反映机床加工性能的主要数据。

表4 - 4常见机床主参数及折算系数其中，卧式镗床的主参数是主轴直径；拉床的主参数是额定拉力（五）机床型号举例CA6140 C车床（类代号）A结构特性代号6组代号（落地及卧式车床）1系代号（普通落地及卧式车床）主参数（最大加工件回转直径400mr）iXKA5032A X铣床（类代号）K数控（通用特性代号）A （结构特性代号）50立式升降台铣床（组系代号）32工作台面宽度320mm（主参数）A第一次重大改进（重大改进序号）MGB1432 M磨床（类代号）G高精度（通用特性代号）B半自动（通用特性代号）14万能外圆磨床（组系代号）32最大磨削外径320mm（主参数）C2150X6C车床（类代号）21多轴棒料自动车床（组系代号）50最大棒料直径50mm（主参数）6轴数为6 （第二主参数）1）机床的类别代号用大写的汉语拼音字母代表机床的类别。

例如，用"C"表示"车床"，读"车"。

有的机床（如磨床）又由若干分类组成，分类代号用阿拉伯数字表示，置于类别代号之前，但第1分类不予表示。

机床类别代号见表2-12 o表2 12机床的类别代号2）机床的特性代号机床的特性代号，包括通用特性和结构特性，也用汉语拼音字母表示。

当某类机床，除有普通型式外，还有如表2-13中所列的各种通用特性时，则应在类别代号之后加上相应的通用特性代号，如CM6132型号中"M"表示"精密"之意，是精密普通车床。

结构特性代号是为了区别主参数相同而结构不同的机床，如CA6140和C6140 是结构有区别而主参数相同的普通车床。

当机床有通用特性代号，也有结构特性代号时，结构特性代号应排在通用特性代号之后。

此外，结构特性代号字母是根据各类机床的情况分别规定的，在不同型号中的含义可以不同。

通用特性代号已用的字母及字母T"O"不可作为结构特性代号使用。

3）机床的组和型别代号每一类机床分为若干组，每组又分为若干型。

用两位数字作为组和型别代号，位于类别和特性代号之后，第一位数字表示组别，第二位数字表示型别。

4）主参数表示机床规格和加工能力的主要参数，用两位十进制数并以折算值表示。

如车床的主参数是工件的最大回转直径，其mm数除10 ,即为主参数值。

有时候，型号中除主参数外还需表明第二主参数（亦用折算值），以"X"号分开。

5）机床重大改进的序号性能和结构经过重大改进的机床，应在原机床型号后面以英文字母A、B、C、D…表示是第几次改进的序号，例如丫7132A和Z304 0A都表明是第一次重大改进。

此外，多轴机床的主轴数目，要以阿拉伯数字表示在型号后面，并用"•分开，例如C2140- 6是加工最大棒料直径为40mm 的卧式六轴自动车床的型号表示方法。

机床型号举例23040^12 型揺臂钻床；Z 3 0 40 X机珠类别代号甜尿类H ---------------------------------- 1机床粗别代吕掘臂钻床蛆”------------------------------------机床型别代号（SW床型J# --------------------------------------------主参数代号嵋大钻孔直径-------------------------------------------需二主参数代号鱼丈跨距门知亦，用“ “分并H ---------------------------CM61犬甦糯密晋通车床 C M 6 1 狂机斥鬓别代号佯斥芸H -------------------------------------- 丁T ]机床通用特性代号般密车侏”---------------------------------------掛晞蛆别代吕瞎世尺晋逋车床捐冲-------------------------------------枷碟型別代吕®遁车床型、4 -----------------------------------------主参豔代号（最尢车削直径---------------------------------------------------。
