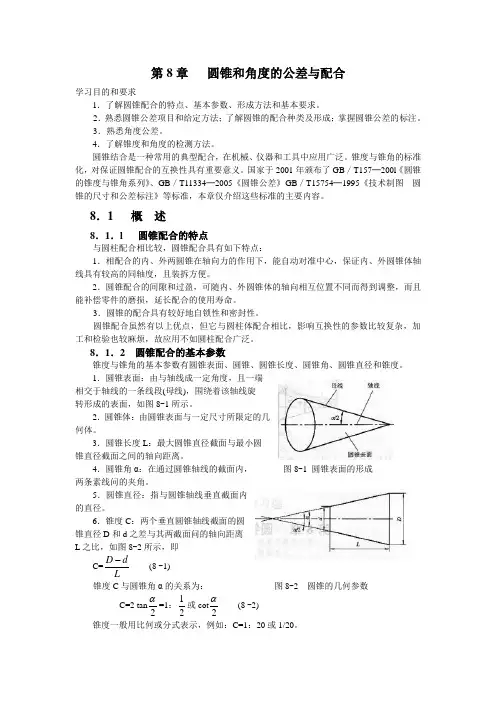

第8章 圆锥和角度的公差与配合学习目的和要求1．了解圆锥配合的特点、基本参数、形成方法和基本要求。
2．熟悉圆锥公差项目和给定方法；了解圆锥的配合种类及形成；掌握圆锥公差的标注。
3．熟悉角度公差。
4．了解锥度和角度的检测方法。
圆锥结合是一种常用的典型配合，在机械、仪器和工具中应用广泛。
锥度与锥角的标准化，对保证圆锥配合的互换性具有重要意义。
国家于2001年颁布了GB ／T157─200l 《圆锥的锥度与锥角系列》、GB ／T11334─2005《圆锥公差》GB ／T15754─1995《技术制图 圆锥的尺寸和公差标注》等标准，本章仅介绍这些标准的主要内容。

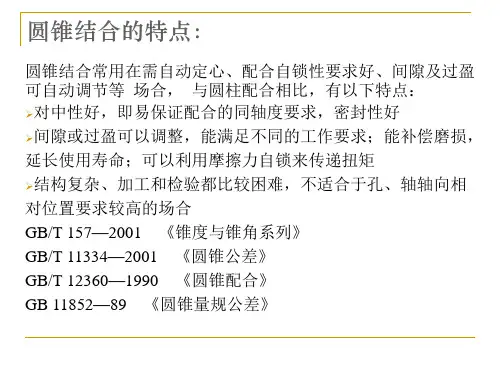

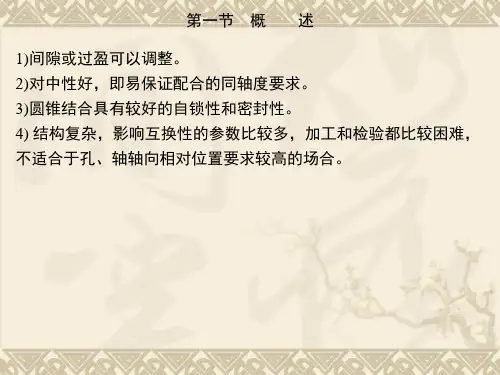

8．1 概 述8．1．l 圆锥配合的特点与圆柱配合相比较，圆锥配合具有如下特点：1．相配合的内、外两圆锥在轴向力的作用下，能自动对准中心，保证内、外圆锥体轴线具有较高的同轴度，且装拆方便。
2．圆锥配合的间隙和过盈，可随内、外圆锥体的轴向相互位置不同而得到调整，而且能补偿零件的磨损，延长配合的使用寿命。
3．圆锥的配合具有较好地自锁性和密封性。
圆锥配合虽然有以上优点，但它与圆柱体配合相比，影响互换性的参数比较复杂，加工和检验也较麻烦，故应用不如圆柱配合广泛。
8．1．2 圆锥配合的基本参数锥度与锥角的基本参数有圆锥表面、圆锥、圆锥长度、圆锥角、圆锥直径和锥度。
1．圆锥表面：由与轴线成一定角度，且一端 相交于轴线的一条线段(母线)，围绕着该轴线旋 转形成的表面，如图8-1所示。
