第8章 圆锥和角度的公差与配合学习目的和要求1．了解圆锥配合的特点、基本参数、形成方法和基本要求。
2．熟悉圆锥公差项目和给定方法；了解圆锥的配合种类及形成；掌握圆锥公差的标注。
3．熟悉角度公差。
4．了解锥度和角度的检测方法。
圆锥结合是一种常用的典型配合，在机械、仪器和工具中应用广泛。
锥度与锥角的标准化，对保证圆锥配合的互换性具有重要意义。
国家于2001年颁布了GB ／T157─200l 《圆锥的锥度与锥角系列》、GB ／T11334─2005《圆锥公差》GB ／T15754─1995《技术制图 圆锥的尺寸和公差标注》等标准，本章仅介绍这些标准的主要内容。

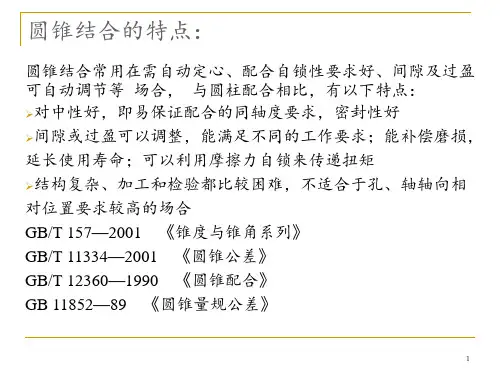

8．1 概 述8．1．l 圆锥配合的特点与圆柱配合相比较，圆锥配合具有如下特点：1．相配合的内、外两圆锥在轴向力的作用下，能自动对准中心，保证内、外圆锥体轴线具有较高的同轴度，且装拆方便。
2．圆锥配合的间隙和过盈，可随内、外圆锥体的轴向相互位置不同而得到调整，而且能补偿零件的磨损，延长配合的使用寿命。
3．圆锥的配合具有较好地自锁性和密封性。
圆锥配合虽然有以上优点，但它与圆柱体配合相比，影响互换性的参数比较复杂，加工和检验也较麻烦，故应用不如圆柱配合广泛。
8．1．2 圆锥配合的基本参数锥度与锥角的基本参数有圆锥表面、圆锥、圆锥长度、圆锥角、圆锥直径和锥度。
1．圆锥表面：由与轴线成一定角度，且一端 相交于轴线的一条线段(母线)，围绕着该轴线旋 转形成的表面，如图8-1所示。
2．圆锥体：由圆锥表面与一定尺寸所限定的几 何体。
3．圆锥长度L ：最大圆锥直径截面与最小圆 锥直径截面之间的轴向距离。
4．圆锥角α：在通过圆锥轴线的截面内， 图8-1 圆锥表面的形成 两条素线问的夹角。
5．圆锥直径：指与圆锥轴线垂直截面内的直径。
6．锥度C ：两个垂直圆锥轴线截面的圆 锥直径D 和d 之差与其两截面问的轴向距离 L 之比，如图8-2所示，即 C=LdD - (8 -1) 锥度C 与圆锥角α的关系为： 图8-2 圆锥的几何参数C=2 tan2α=1：21或cot 2α(8 -2)锥度一般用比何或分式表示，例如：C=1：20或1/20。

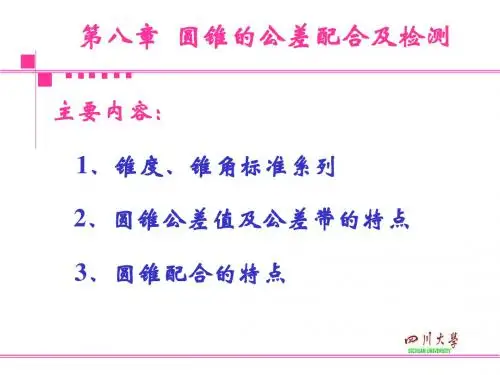

8第八章_圆锥的公差配合及检测第八章圆锥的公差配合一、圆锥结合的特点及基本参数圆锥结合的特点及基本参数二、圆锥公差及给定方法圆锥结合的特点及基本参数一、圆锥结合的特点及基本参数二、圆锥公差及给定方法１、圆锥结合的特点同轴度高配合的自锁性好密封性好间隙和过盈可调整可传递一定扭矩传动副简单、可靠、装拆方便2、基本参数及代号最大圆锥直径?D最小圆锥直径d给定截上的圆锥直径d x 圆锥长度（L）圆锥角（α）锥度（C）C=(D–d)/L=2tg(α/2)——锥度关系式圆锥的确定形式圆锥直径+圆锥长度+圆锥角（锥度）–D + L + α(C)–d + L + α(C)–d x+ L + α(C)D + d + L3、圆锥配合的种类内、外圆锥结合，构成圆锥配合，种类同圆柱零件配合：间隙配合过盈配合过渡配合间隙性质在直径方向上具有一定的间隙，间隙量的大、小可以调整。
具有一定的过盈，其大小可通过圆锥的轴向移动来调节。
间隙等于零或小于零。
应多用于圆锥滑动轴承用于轴向力作用下用于有定心精度要求用场合中，如车床主轴圆锥轴颈与圆锥滑动轴承衬套的结合。
以较小过盈量获得较大摩擦力来传递扭矩。
用于有定心精度要求，要保证密封性的圆锥结合件中，如内燃机中汽阀与阀座的结合。
4、圆锥配合的形成方式1结构型圆锥配合由内、外圆锥的结构来确定装配后的最终轴向位置，以得到所需的配合。
4、圆锥配合的形成方式 2 ?位移型圆锥配合通过规定内、外圆锥的轴向相对位移来确定内、外圆锥的轴向位置，以得到所需的配合。
一、圆锥结合的特点及基本参数二、圆锥公差及给定方法1、圆锥公差1圆锥直径公差1.T D2.圆锥角公差AT （AT α或AT D ）3.圆锥形状公差T F4.截面圆锥直径公差T DST 2DT 2D圆锥的4项公差不必全给出（针对零件的功能）2、圆锥公差的给定方法（1）给定圆锥直径公差T D 和圆锥角α（或锥度C ）–T D 确定两个极限圆锥，AT 、T F 、T DS 都应控制在此两极限圆锥所限定的区域内–适用于内外锥体配合要求（圆锥滑动轴承、钻头锥柄）（2）给定圆锥角公差AT 和截面圆锥直径公差T DS–AT 只控制圆锥角误差，T DS 只控制截面实际直径–适用于在给定截面有较高精度配合（密封阀）（3）当对圆锥形状精度有较高要求时，再单独给出圆锥形状公差T F3、圆锥公差的选用圆锥结合的精度设计–根据圆锥结合的功能要求，通过计算、类比，选择确定直径公差带，再确定两个极限圆锥。
