电子产品整机装配实训项目6电子产品整机装配与调试训练共189页文档

焊接工艺与操作
包括焊接前准备、焊接温度和时 间控制、焊接顺序和方法等。
焊接方法与设备
常用的焊接方法有锡焊、波峰焊 、再流焊等；常用设备有电烙铁 、波峰焊机、再流焊机等。
焊接材料与选用
焊料常用锡铅合金、无铅焊料等 ；焊剂常用松香、助焊剂等。
紧固件连接技术
紧固件种类与选用
常用紧固件有螺钉、螺母、垫圈等； 根据连接要求不同，可选用不同材质 、规格和性能的紧固件。
插装阶段
将元器件按照设计要求插入到印制 电路板或其他基板上，确保元器件 的位置和方向正确无误。
焊接阶段
采用适当的焊接方法和工艺参数，将 元器件与基板牢固地连接在一起，形 成电气连接。
调试阶段
对装配好的电子产品进行调试和测 试，确保产品的性能和功能符合设 计要求和使用需求。
检验阶段
对调试合格的产品进行外观检查、 性能测试和可靠性测试等，确保产 品质量和可靠性达到标准要求。
用好的元器件替换可疑 元器件，观察电路功能
是否恢复。
逐步逼近法
从电路的一端开始，逐 步向另一端推进，逐一 检查每个元器件和连接
点。
仪器检测法
利用专业仪器对电路进 行全面检测，找出故障
所在。
调试结果记录与分析
01
02
03
04
调试数据记录
详细记录调试过程中的测试数 据、故障现象和排除方法。
调试结果分析
用于记录调试过程中的测试数据、问题、解 决方案等信息。
Part
05
电子产品调试技术
静态测试技术
01
02
03
电阻测量
使用万用表或电阻测试仪 检查元器件的电阻值是否 在正常范围内。
电压与电流测量

3．识读整机电路原理图
图6-3 超外差式调幅收音机信号的传输流向
项目六：电子产品的整机装配
任务一：识读电路图
(2)直流供电在检修各种电子设备时，首先应从电路原理图中分析直流供电关系，以便对电路进行分析，这是检修工作中的重要步骤之一。一般情况下，电子产品的电源为直流电源，因此有正、负极之分。分析直流电路时可以以公用端即零电位端为基点来分析其他各点电压的大小。超外差式调幅收音机的直流供电图如图6-4所示，图中用箭头指明了超外差式调幅收音机直流供电的情况。在学习识读整机电路原理图时，只要紧紧抓住信号的传输流向和直流供电方向这两个关键点，经过一段时间的分析电路图的实践，一定会有所进步。
项目六：电子产品的整机装配
任务二：识读生产工艺文件
(1)电子产品生产工艺文件的种类根据电子产品的特点，生产工艺文件通常可分为工艺管理文件和工艺规程文件两大类。1）工艺管理文件工艺管理文件是企业组织生产、进行生产技术准备工作的文件，它规定了产品的生产条件、工艺路线、工艺流程、工具设备、调试及检验仪器、工艺装置、材料消耗定额和工时消耗定额。图 6-14所示为某调幅收音机所需的调试及检验仪器明细表。图6-15所示为某调幅收音机所需的工具明细表。2）工艺规程文件工艺规程文件是规定产品制造过程和操作方法的技术文件，它主要包括零件加工工艺、元件装配工艺、导线加工工艺、调试及检验工艺的操作要求和操作步骤，还给出了各个工艺的工时定额。
3．识读整机电路原理图
图6-4 超外差式调幅收音机的直流供电图
项目六：电子产品的整机装配
任务一：识读电路图
(3)识读单元电路图识读单元电路图的主要任务是掌握电路原理、功能、结构、类型、信号的变换过程、波形与参数。下面按照信号的传输流向来分析超外差式调幅收音机的各单元电路。1）输入回路的识读常见的输入回路有磁性天线输入回路和外接天线输入回路两种。在通常情况下，磁性天线输入回路用于中波广播的接收，外接天线输入回路用于短波和调频广播的接收。输入回路的识读如表6-2所示。

04
电子产品整机装配中的质 量控制
焊接质量检测
焊接质量检测是确保电子产 品整机装配质量的重要环节 ，主要检测焊点的外观、机
械性能和导电性能。
外观检测通过目视或光学仪 器检查焊点表面是否光滑、 无气泡、无杂质，以及焊点 的大小和位置是否符合要求
。
机械性能检测包括拉力测试 、推力测试和扭力测试等， 以检验焊点的机械强度是否
03
2. 使用质量合格的元器件。
元器件损坏
3. 优化装配工艺，确保元器件不受机械应力或温度过高的影 响。
4. 在装配过程中对元器件进行筛选和检测，确保其性能和质 量。
性能不稳定
• 性能不稳定表现为电子产品整机装配完成后，其 功能、性能参数等不符合设计要求或不稳定。
性能不稳定
•·
1. 原因分析： 性能不稳定可能是由于 电路设计缺陷、元器件性能不稳定、 装配工艺不规范等原因造成的。
《电子产品整机装配》ppt课 件
目录
• 电子产品整机装配概述 • 电子产品整机装配前的准备 • 电子产品整机装配工艺流程 • 电子产品整机装配中的质量控制
目录
• 电子产品整机装配中的常见问题及解 决方案
• 电子产品整机装配案例分析
01
电子产品整机装配概述
定义与特点
01
02
定义
特点
电子产品整机装配是将电子元器件、电路板、结构件等按照设计要求 进行组装、连接、调试，最终形成完整电子产品的过程。
详细描述
在焊接元器件时，要使用适当的焊接温度和时间，确保焊点光滑、圆润，无虚焊 、假焊现象。焊接完成后，需要进行焊接质量检查，确保无短路、断路等问题。
整机的调试与检测
总结词
调试和检测是保证电子产品整机性能 的重要环节。

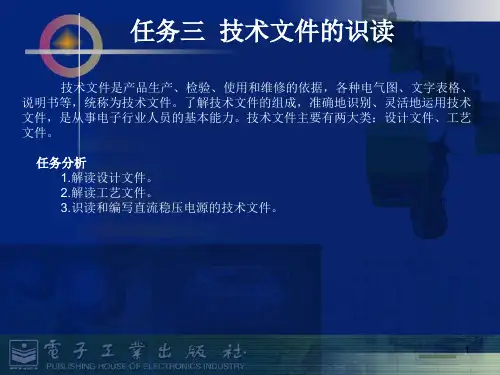

2.工艺文件的编号
工艺文件的编号是指工艺文件的代号，简称“文件代号”。它由4个部分组成： 企业区分代号、设计文件分类编号、工艺文件简号和区分号。工艺文件代号示例如图 6-18所示：
图6-18 工艺文件编号图例
第一部分是企业区分代号，由大写的汉语拼音字母组成，用以区分编制文件的 单位，例如其中的“SJA”即是上海电子计算机厂的代号。
8
（3）工艺路线表 工艺路线表为产品的整件、部件、零件在加工准备过程中做工艺路线的简明 显示用，供企业有关部门作为组织生产的依据，如图6-21。填写中，“装入关系” 栏以方向指示线显示产品零件、整件的装配关系；“部件用量”、“整件用量”栏 填写与产品明细表对应的数量；“工艺路线表内容”栏填写整件、部件、零件加工 过程中各部门（车间）及其工序名称和代号。
11
2.工艺文件的作用 在产品的不同阶段，工艺文件的作用有所不同，试制试产阶段，主要是验证 产品的设计（结构、功能）和关键工艺。批量生产阶段主要是验证工艺流程、生产 设备和工艺装备是否满足批量生产的要求。工艺文件的主要作用如下： （1）提供规定的流程和工序便于组织产品有序的生产； （2）提供工序和岗位的技术要求和操作方法，保证操作员工生产出符合质 量要求产品； （3）准确确定工时定额和材料定额，控制产品的制造成本和生产效率； （4）对组织生产部门进行工艺管理和员工纪律管理。
13
2.工艺文件的分类 电子产品的工艺文件种类也和设计文件一样，是根据产品生产中的实际需要来 决定的。电子产品的设计文件也可以用于指导生产，所以有些设计文件可以直接用作 工艺文件。例如电路图可以供维修岗位使用，调试说明可以在生产中调试用。此外， 电子产品还有其他一些工艺文件，主要有： ①通用工艺规范：是为了保证正确的操作或工作方法，而提出的生产所有产品 或多种产品均适用的工作要求。例如“手工焊接工艺规范”、“防静电管理办法”等 等。 ②产品工艺流程：根据产品要求和企业内生产组织、设备条件而拟制的产品生 产流程或步骤，一般由工艺技术人员画出工艺流程图来表示。生产部门根据流程图可 以组织物料采购、人员安排和确定生产计划等。
