常用运动粘度来标定。
不完全液体润滑轴承润滑油牌号参看P285表12-4
液体动压轴承润滑油牌号参看P53表4-1
润滑油选择原则
1）外载大 — 难形成油膜 — 选粘度高的油 2）速度高 — 摩擦大 — 选粘度低的油 3）温度高 — 油变稀 — 选粘度高的油 4）比压大 — 油易挤出 — 选粘度高的油
三. 固体润滑剂 石墨、MoS2 、聚四氟乙烯树脂等。 f 小，用于特殊场合，如高温介质中、或低速重载条件下。
为了向摩擦表面间 加注润滑剂,在轴承 上方开设注油孔
二.轴瓦的结构要素 • 壁厚 • 定位唇：防止轴瓦在轴承中移动
• 油室（腔）：存油 • 油孔和油槽：将油引入轴承
油槽 油孔 油室 壁厚 定位唇
油槽的位置： 不要开在轴承的承载区内，否则将急剧降低轴承的承载能力。
油槽的 尺寸可 查相关 的手册
§12-5 滑动轴承润滑剂的选用
摩擦系数小、耐磨、耐腐蚀、承载低、热变形大
常用轴瓦及轴承材料的性能见P280表12-2
§12-4 轴瓦结构
一.轴瓦的形式和构造： 双金属轴瓦，三金属轴瓦，厚瓦，薄瓦。
双（三）金属轴瓦：节省贵重金属
单金属轴瓦：结构简单，成本低
双金属轴瓦的瓦背和轴承衬的联接形式见下表
瓦背 轴承衬 材料 材料
钢 轴承合 或 金或 铸 铅青铜 铁 轴承
钙基
钠基 锂基 铝基
抗水性好、耐热性差、价廉
润滑脂选择参
抗水性差、耐热性好、防腐性较好 看P284表12-3
抗水性和耐热性好
抗水性好、有防锈作用、耐热性差
选 择

1.压力高、速度低时，选针入度小一些的；反之…。 2.轴承的工作温度应低于滴点温度的 2030 ℃ 。

电动机更换滚动轴承及找正作业指导书标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-电动机更换滚动轴承作业指导书目录1、总则2、检修内容及技术要求3、质量控制4、试车与验收1、总则主题内容：本专业指导书规定了电动机更换滚动轴承的检修内容及技术要求、质量控制、试车与验收。

适用范围：本作业指导书适用于XXXX电动机更换滚动轴承编写修订依据《GB/T 21205-2007 旋转电机整修规范》2、检修内容及技术要求拆卸轴承应选用适宜的专用拉具，当轴承内圈与轴颈配合较紧时，可用90°左右的机油浇于轴承内圈上。

在轴承拆卸前，应将轴承用清洗剂清洗干净，检查它是否损坏。

检查时，用手旋转外套，观察其转动是否灵活，观察滚到、保持架及滚动体表面有无锈蚀、斑痕、变色，保持架的铆钉是否松动，检查轴承间隙是否超出规定值。

出现上列情况，轴承必须更换。

轴承组装轴承组装前，检查轴承内圈与轴颈、轴承外圈与轴承孔的配合关系，不能出现跑内圈或跑外圈现象。

轴承安装一般采用加热法，且最高温度不能超过100°。

主意，轴承润滑脂要在轴承装在轴上冷却后加注。

轴承安装后，轴承内圈端面必须紧靠轴肩端面，不应留有任何空隙。

可在轴承冷却过程中，用小锤通过垫子轻敲轴承内圈使其靠紧。

安装过程中，必须保证轴承的洁净。

轴承安装后，用手转动轴承应轻快灵活无任何阻碍的旋转。

轴承外圈安装时，必须保证和电机端盖的内孔同心，不得有任何轻微的歪扭现象。

可用卡尺测量轴承外圈端面与轴承孔外端面的各处高度差是否均匀。

轴承安装外圈或者内圈时，需要将轴承打入时，不得通过滚动体传力。

前后轴承安装完毕后，电机盘车应该轻松自如。

滚动轴承加入润滑脂应适量，标准见表一，同一轴承内部不得加入不同的润滑脂。

表1轴承脂加入量轴颈的测量测量前后主轴颈的轴颈尺寸。

测量前后主轴颈的圆度，圆度为轴颈的‰，最大值不超过，且轴颈表面应无伤痕。

轴颈测量必须使用外经千分尺，在同一轴颈处选取互成90°的两个方向测量，两个测量数据的差值就是该轴颈的圆度。

同外径和宽度 （3）右起第四位数字---宽度系列 内、外径相同，采用不同宽度
• （4）右起第五位数字--- 轴承类型 • 1 调心球轴承 • 2 调心滚子和推力滚子轴承（20、29） • 3 圆锥滚子轴承 • 4 双列深沟球轴承 • 5 推力球轴承（51、52） • 6 深沟球轴承 • 7 角接触球轴承 • N 圆拄滚子轴承 • NA 滚针轴承
当转子轴颈出现磨损时，磨损轻微可 以采用喷镀法，磨损严重可以采用镶套法。
轴承外圈与电机外壳孔的配合
例如：电机前侧轴承为6314，轴承外 径150mm，根据国家标准，电机外壳孔 选150K7，从孔的极限偏差表中可查上 偏差为+0.012,下偏差为-0.028。
Ø150
Ø150 +0.012 - 0.028

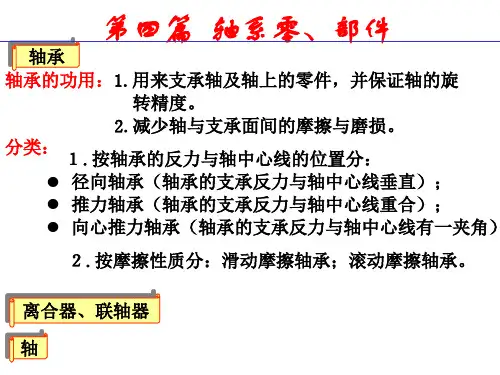

轴承基础知识
主要内容
一、轴承的基本结构组成 二、轴承的游隙 三、轴承配合间隙
滚动轴承的特点、结构和代号
• 1.1、滚动轴承的特点 • 1 ．由于滚动摩擦代替滑动摩擦，摩擦阻力小、起动快，起动阻力
矩小，效率高。 • 2 ．对于同一尺寸的轴颈滚动轴承的宽度小，可使机器轴向尺寸小
，结构紧凑。 • 3．运转精度高，径向游隙比较小并可用预紧完全消除。 • 4．冷却、润滑装置结构简单、维护保养方便。 • 5．不需要用有色金属，对轴的材料和热处理要求不高。 • 6．滚动轴承为标准化产品，统一设计、制造、大批量生产、成本
2.3.3安装方法 轴承的安装应根据轴承结构，尺寸大小和轴承部件的配合性 质而定，压力应直接加在紧配合得套圈端面上，不得通过滚动 体传递压力，轴承安装一般采用如下方法： a. 压入配合 轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可 用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴 承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装 配套管（铜或软钢）。装配套管的内径应比轴颈直径略大，外 径直径应比轴承内圈挡边略小，以免压在保持架上。 轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴 承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直 径。 如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈 要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈 和外圈的端面。

推力轴承的安装
五、其他检查
主要作绝缘检查，包括推力头与镜板、抗重块与上机架、推力 头与转子。 要求：未充油的绝缘电阻≥1MΩ 充油后的绝缘电阻≥0.5MΩ 承重后的绝缘电阻≥0.2MΩ 推力轴承中的绝缘垫的作用有以下几个方面： ①、隔断轴电流，防止推力瓦面的润滑油膜被轴电流破坏。 ②、可使推力头与镜板联接更紧密。 ③、它是机组轴线调整的重要环节。

推力轴承的安装
二、上机架——推力轴承的安装
1、吊装上机架 要求：中心位置偏差—0.8～1.0mm 高程偏差———±1～±1.5mm 水平度偏差——0.08～0.1mm/m 结合面间隙——≤0.05mm 2、安装推力瓦 ①、高程 注意让转子在设计工作位置，由于定子上升了一定的高度 ，推力瓦应相应降低。 ②、水平度调整 要求非常严格，水平度≤0.02mm/m。可先安装三至四块瓦 ，将镜板放在三至块瓦上，用方形水平仪测量镜板的背面，将 已经安装好的几块瓦调到水平度合格。
推力轴承的安装
三、热套推力头
1．准备 卡环、键应预装修整；检查孔与轴颈尺寸，预定伸长量，控制温 升。 2．加热、套轴 3．镜板联接
四、推力轴承的受力调整
解决问题： ①、其余各瓦的高程如何？ ②、实际受力是否均匀一致？
推力轴承的安装
1．转移重量至推力轴承 顶起转子，抽掉垫块或将制动器下降，将转子重量转移到推力轴 承。 2．各瓦受力的测量和调整。 ①、测量推力瓦变形量→托盘下沉量，针对大型机组。 ②、人工锤击，用扳手旋转的角度判断，要求在操作时由同一人同 一的动作来完成。 ③、人工锤击，根据声音判断，应是清脆的金属响声，而且一致 3．保持原调整好的三至四块瓦的水平度不能被破坏 可在水轮机轴与发电机轴的联接法兰处的+X、+Y方向上各装一 块百分表，监视推力瓦的水平度是否变化。
