电容式触摸屏设计规范_A4

※※目录 Index ※※序号Item内容Contents页Page序号Item内容Contents页Page1 目的2 142 适用范围 2 153 工程图设计 2 164 Lens设计 4 175 ITO玻璃设计6 186 菲林设计13 197 FPC设计 17 208 自电容与互电容FPC走线设计 28 219 包装设计 30 2210 常用单位换算 31 2311 模切件的设计32 2412 切割图纸设计34 2513 保护膜图纸的设计 36 26※※修改记录 REVISION RECORD ※※版次/修改号Rev. 修改内容 REVISION CONTENTS 修改人INITIATED 日期Date A/0 首次发行A/1 换版发行A/2 更新第5项内容A/3更新第6、12页内容并增加12、17~19、34~36页内容拟定 INITIATED 审核 CHECKED 批准 APPROVED 文件生效日期Inure Date：BYDATE1 目的规范电容式触摸屏(投射式)的设计，提高设计人员的设计水平及效率，确保触摸屏模块整体的合理性及可靠性。

2 适用范围第四事业部TP 厂技术部电容式触摸屏设计人员。

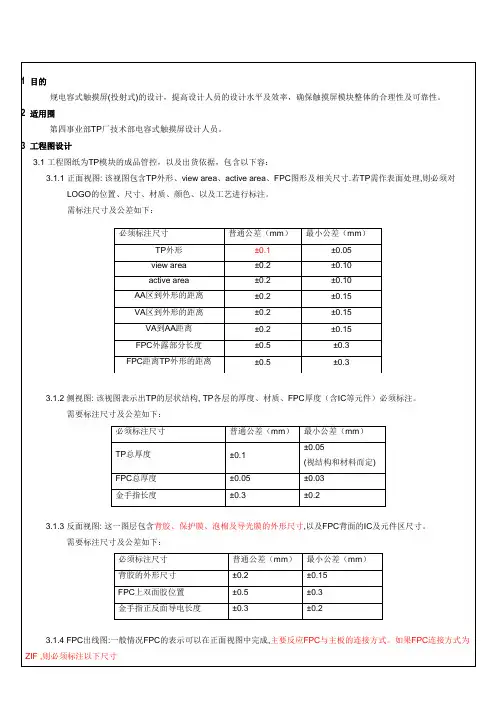

3 工程图设计3.1 工程图纸为TP 模块的成品管控，以及出货依据，包含以下内容：3.1.1 正面视图: 该视图包含TP 外形、view area 、active area 、FPC 图形及相关尺寸.若TP 需作表面处理,则必须对LOGO 的位置、尺寸、材质、颜色、以及工艺进行标注。

需标注尺寸及公差如下：3.1.2 侧视图: 该视图表示出TP 的层状结构, TP 各层的厚度、材质、FPC 厚度（含IC 等元件）必须标注。

需要标注尺寸及公差如下：必须标注尺寸 普通公差（mm ）最小公差（mm ） TP 总厚度 ±0.1±0.05(视结构和材料而定)FPC 总厚度 ±0.05 ±0.03 金手指长度±0.3 ±0.23.1.3 反面视图: 这一图层包含背胶、保护膜、泡棉及导光膜的外形尺寸,以及FPC 背面的IC 及元件区尺寸。

需要标注尺寸及公差如下：必须标注尺寸 普通公差（mm ）最小公差（mm ）背胶的外形尺寸 ±0.2 ±0.15 FPC 上双面胶位置 ±0.5 ±0.3 金手指正反面导电长度±0.3 ±0.2必须标注尺寸普通公差（mm ）最小公差（mm ）TP 外形 ±0.1 ±0.05 view area ±0.2 ±0.10 active area ±0.2±0.10AA 区到外形的距离 ±0.2 ±0.15 VA 区到外形的距离 ±0.2 ±0.15 VA 到AA 距离 ±0.2 ±0.15 FPC 外露部分长度 ±0.5 ±0.3 FPC 距离TP 外形的距离±0.5 ±0.33.1.4 FPC出线图:一般情况FPC的表示可以在正面视图中完成,主要反应FPC与主板的连接方式。

如果FPC连接方式为ZIF ,则必须标注以下尺寸必须标注尺寸普通公差最小公差金手指线宽线距±0.05 ±0.05手指到FPC外形的定位尺寸0.15 0.1金手指长度±0.3 ±0.2如果TP与主板的连接方式为B2B，则必须标注连接器的位置尺寸及公差走线图,出线对照表: 走线图表示TP内部走线,如下图所示:出线表为TP内部与外界的连接接口,电容的一般分I2C、SPI、USB,如下图所示:I2C接口Pin name Pin DefinitionVDD Sensor Power supply voltageGND GroundclockSCL I2CDataSDA I2CinterruptINT I2CSPI接口 (查看TP20350A接口定义) 增加USB接口Pin name Pin DefinitionVDD Sensor Power supply voltageGND GroundCSX SPI Slave EnableSCL SPIClockSDO Slave output pinSDI Slave input pininterruptINT I2CRES Reset driver ICUSB接口Pin name Pin DefinitionVDD Sensor Power supply voltageD+ Data input pinD- Data output pinGND GroundinterruptINT I2C3.2 文字说明该部分对TP的常规非常规性能作重点表述,主要包括以下内容:3.2.1 结构特性：包括lens材质，ITO膜的厂家及型号，IC型号3.2.2 光学特性：包括透光率，雾度，色度等3.2.3 电气特性：工作电流，反应时间等3.2.3 机械特性：输入方式，表面硬度等3.2.4 环境特性：工作温度,储存温度，符合BHS-001标准等以上特性如超出行业规格范围，需逐一标注，并让客户确认3.3 图档管理图档管理这块需按以下原则进行相应维护：3.3.1 按照命名规则填写图框,并签名。

3.3.2 如有更改需有更改记录及版本升级，并需客户确认。

3.3.3 模组图纸受控之前统一按照“X”“0”为起始版本，所有升版动作都要求在更改记录框中有相应的内容与之对应。

受控时可以回归“A”“0”版本标记，并删除所有更改记录。

此方法也使用于其他图纸及BOM。

3.4 电容屏各种结构的简介投射式触摸屏结构Lens sensor厚度透过率Glass/Glass 0.188、0.7、0.8、1.0、1.2 mm等0.4、0.5、0.55、0.7mm 0.73---1.825mm 86%MINLens/PET 0.7、0.8、1.0、1.2mm等0.44(新思4层结构)；0.27-0.446mm(Atmel2层结构) 1.1----1.77 83%MIN3.5 注意事项3.5.1 各部件尺寸，加工精度需符合供应商及内部工艺制程能力3.5.2 sensor外形与Lens配合间隙，最内边线路与视窗区配合间隙需符合供应商的加工能力及贴合工艺3.5.3 允许摆放元件高度区域需标标清楚3.5.4 按照命名规则填写图框？如有更改是需有更改记录及版本升级？工程图纸受控之前统一按照“X”“0”为起始版本，所有升版动作都要求在更改记录框中有相应的内容与之对应。

受控时可以回归“A”“0”版本标记，并删除所有更改记录。

此方法也使用于其他图纸及BOM3.5.5 触摸屏的外观效果需明确标识（LOGO，丝印油墨，导电或不导电电镀靶材，色号或直接提供颜色样板）4 LENS设计电容屏LENS常用材质可分为以下几种：PMMA，PC，Glass，PET;其中PMMA ，PC ，PET 材质的加工工艺比较简单，一般采用CNC 工艺成型，通过电镀，或丝印做表面处理，三种结构玻璃材质较为常用，触摸效果比PC ，PMMA ，PET 两种效果来得好，工艺也相对复杂，下面以Glass 材质的LENS 为例，介绍电容式触摸屏的lens 设计 4.1 LENS 加工工艺简介：切割（切割机）——仿型（仿型机/雕刻机）——开口（开口机/雕刻机）——打孔（雕刻机/开口机）——粗磨（粗磨机）——抛光（抛光机）——清洗（清洗机）——强化（强化炉）——清洗（清洗机）——镀膜（镀膜机）——丝印（丝印机）——清洁包装（手工） 4.2 LENS 基材：IG3、旭硝子(Asahi)、板硝子(NSG)、康宁(Corning) 4.3 lens 的设计：由客户提供的原始资料，以及最终确认的工程图为依据展开lens 单体的设计4.3.1 正面视图: 该视图包含lens 外形、view area(边框丝印的范围)、通孔，听筒，倒边等结构及相关尺寸.一般需做表面处理,则必须对LOGO 的位置、尺寸、材质、颜色、以及工艺进行标注。

玻璃lens 各种结构及加工能力如下：（更新以下能力及公差，增加孔与孔间距 、孔与边距离等）4.3.2 侧视图: 该视图表示出lens 的层状结构, lens 各层的厚度(玻璃基板以及油墨层)、材质必须标注。

需要标注以下结构尺寸，加工能力如下表所示：结构最小厚度公差（mm ）GLASS0.7mm ±0.05Lens 总厚度PET 0.125mm±0.1丝印/电镀层厚度10UM \ 倒边0.15 ±0.14.3.3 反面视图: 这一图层包含背胶/保护膜的外形尺寸,以及与ITO sensor 的配合对位标记。

需要标注以下结构尺寸，加工能力如下表所示：结构 最小加工能力公差（mm ） lens 外形±0.1（Glass ：±0.05）丝印 0.2mm ±0.15 倒边 0.15mm ±0.1 倒圆角 0.3mm ±0.1 听筒 0.65 mm ±0.1 通孔 0.65 mm±0.1孔与孔的间距 2mm ±0.15 孔到边缘2mm ±0.15如图1莱宝如图2南玻5.2.3 Metal的设计搭桥处：Metal为连接纵向悬空的上、下两个Patten。

具体为在OC的基础上电镀一层导电金属（金属桥的宽度为12um/15um）如上图所示，金属线的长度需保证与ITO Patten接触部分的长度为30um；边缘走线处：在保证金属线与VA区域保持0.5mm距离（0.45mm MIN）的基础上，通过0.3mm*2mm的金属PAD与ITO PAD压合，并通过0.03/0.03的线宽/线距引至FPC bonding区。
