普通触摸屏设计规范

  • 格式：pdf
  • 大小：69.52 KB
  • 文档页数：4

辅助线
主线
连接线
主线 主线
C、下线银浆线位置尺寸要求：下线银浆线离边框0.5mm，离V,A区至少0.5mm；银浆主线宽0.7mm或以上， （为了保证表面平整度，连接线、辅助线可较主线小0.1mm左右）;两条银浆线之间间距0.5mm或以上。
连接线
辅助线
编制
审核
作业指导书
文件编号Document No:
WORK INSTRUCTION 版本 REV
O
作业类型（Operation Name）: 工艺标准（PE Standar) 页码 Page: 4 OF 3
版本 REV.
变更内容 Change 首版发行
日期 Date 2010-1-30
操作名称 Operation Name：手机普通屏设计规范
D、上下线ITO可在操作区基础上外扩，但要保证ITO离银浆线0.5mm或以上
作业指导书
文件编号Document No:
WORK INSTRUCTION 版本 REV
O
作业类型（Operation Name）: 工艺标准（PE Standar) 页码 Page: 4 OF 1
版本 REV.
变更内容 Change 首版发行
日期 Date 2010-1-30
操作名称 Operation Name：手机普通屏设计规范
1. 目的 作为触摸屏设计人员参照的触摸屏设计规范。
2. 范围 本规范适用于普通手机四线电阻屏的设计。
3．设计规范 A、外形尺寸要求：上、左、右三边V,A区到边框1.7MIN；金手指端V,A区到边框3.2MIN. 如图所示
1.7MIN
1.7MIN 1.7MIN
3.2MIN
B、上线银浆线位置尺寸要求：上线银浆线离边框0.5mm，离V,A区至少0.5mm；银浆主线宽0.7mm或以上， 连接线比主线 小 0.1mm（连接线不小于0.7mm）,辅助线比主线小0.2mm;两条银浆线之间间距0.5mm或以上。
上
下
D、上线UV：内框上下两边与ITO平齐，左右离银浆线至少0.3mm; 外框离外形0.2mm(FPC处左右避空2mm) 下线UV:内框离V,A区0.2mm；外框离外形0.2mm(FPC处左右避空2mm)
编制
审核
作业指导书
文件编号Document No:
WORK INSTRUCTION 版本 REV
下线水胶：外框距外形0.3mm（FPC处左右避空2mm）；内框距UV内框0.3mm.
上UV
下UV
编制
审核
O
作业类型（Operation Name）: 工艺标准（PE Standar) 页码 Page: 4 OF 4
版本 REV.
变更内容 Change 首版发行
日期 Date 2010-1-30
操作名称 Operation Name：手机普通屏设计规范
上
下
D、上线水胶：外框距外形0.2mm（FPC处左右避空2mm）；内框距UV内框0.2mm.
编制
审核
作业指导书
文件编号Document No:
作业类型（Operation Name）: 页码 Page: 4 OF 2
WORK INSTRUCTION 版本 REV
工艺标准（PE Standar)
版本 REV.
变更内容 CБайду номын сангаасange
首版发行
O 日期 Date 2010-1-30
操作名称 Operation Name：手机普通屏设计规范

合集下载

触摸屏设计注意事项

触摸屏设计注意事项

触摸屏类产品设计触摸屏尺寸确定的注意事项华阳通用技术部2006.03触摸屏设计注意事项2005年，具有触摸屏功能的CAR DVD 产品在全球汽车AV行业是一个亮点和热点,也是FGE第四季度的主要利润增长点。

它在未来的两到四个季度中将继续为FGE带来丰厚的利润，并将在后续的新品开发中有更多的使用。

在VM9510的量产过程中，由于缺乏深入的了解和认识，走了不少弯路。

以下是我对VM9510TS触摸屏设计、量产中的一些问题总结,供大家参考。

触摸屏(TOUCH PANEL)从工作原理上共分为电阻式，电容式，电感式，声波式，压感式和红外线式共六种，其中电阻式应用最为广泛,包括商务通、手写手机、自动取款机、自动查询设备等；电容式是一个新的发展趋势，其优势是触摸时“力度”要求较低，并有利于设计成滑杆滑块的操作方式，特别是 iPod的火爆对其使用更是推波助澜。

现我司CAR AV类产品(DV-620系列/DV-720系列)中就是使用电阻式触摸屏，它可让使用者直接在画面上进行选择/调节/设置等操作。

下图就是一款常见的电阻式触摸屏。

从它的外观来看大致可分两个“部分”：一是触摸用的“平板玻璃”部分，一是用来连接电路的FPC 。

但它的细部结构并非如此简单，以下是电阻式触摸屏的结构解剖示意图：动作区(此区以内可正常操作)非动作区(动作区与可视区之间)(导电涂层)绝缘胶AB 触摸屏外形边缘FILM (薄膜)粘合层可视区边缘(阴影部分为绝缘胶)显示屏面盖窗口边缘1.50mm (面盖与动作区之间)从上图可看出,触摸屏大致由以下部品和区域组成：1） FILM ——也就是触摸用的薄膜，基材为PET 。

触摸时通过薄膜的变形来使上下层的ITO 相接触，从而在X 轴和Y 轴产生不同的“电阻值”（类似移动变阻器原理）。

根据使用的要求不同，FILM 的表面分：亮面（表面光滑）和雾面（表面模糊）两种，类似普通玻璃和毛玻璃的区别。

亮面一般在小尺寸的消费电子方面应用比较广泛，主要的优点是表面光洁、透光率高，在外观和观看方面有比较明显的优势，雾面的优点是无反光、无牛顿环，长时间观看的产品上对眼睛不易引起视觉疲劳。

触摸屏A类标准(08.4.14)

触摸屏A类标准(08.4.14)

每批来料随机抽测3PCS，每片取可视面均匀分布3点测透过率计算平均值计录在检验记录表中。
8.0包装要求
8.1包装完好、无破损，对产品必须密封包装
8.包装具有防震、防潮功能.
8.4包装必须有明确的ROHS标识。
9.0供应商出货报告要求
1．供应商每批次来料必须提供出货检测报告，有多箱包装时，出货报告必须明确标识所在位置箱内；
玻璃缺陷
检验项目
缺陷项目
判定标准
外观尺寸
玻璃外观尺寸符合规格图纸要求
超出图纸允许公差即为不合格。
玻璃裂纹
不允许
玻璃缺角（不影响功能）
X：相对玻璃边的宽度方向；
Y：相对玻璃边的内侧方向；
Z：相对玻璃边的厚度方向
T :底部玻璃厚度；
一般缺口
X≤3.0mm,Y≤3.0mm,
Z≤t;
X≤5.0mm,Y≤1.0mm,
Z≤t;
拐角部缺角
X≤3.0mm,Y≤3.0mm,
Z≤t;
下玻璃基板缺口
Y≤1mm
（光面）牛
顿环和干涉
线
规则
1.在整个触措屏检查区域内；
直径≤5mm，出现多个时牛顿环之间间距大于10mm,不影响透光率及字幕失真；接受，反之NG；
不规则
1．在照明环境下牛顿环影响清晰度和透光率，失真；不接受（不计牛顿环尺寸）
60℃--70℃50%RH或者更低，64小时
单体状态下
3．2可靠性：
项目
内容
备注
高温保存
温度70±3℃，放置120小时，室温放置24小时及以上，测试电气特性,OK；不可有结露（实验5PCS）
可靠性试验后，若电性能符合4.1要求，机械性能符合5.1与5.2要求，则可判定可靠性实验合格；若有特殊要求参照设计要求以及双方签订的规格书。
各类触摸屏sensor设计规范

各类触摸屏sensor设计规范

中国触摸屏网（ )您下载的该触摸屏技术文档来自于中国触摸屏网( / )What you are downloading are from China Touchscreen Site: ( / )中国触摸屏网四大版块：•触摸屏论坛：/•触摸屏供求商机：/•招聘/找工作求职：/forum-12-1.html•触摸屏行业杂志：/emag/1. 触摸屏论坛：中国触摸屏网论坛是触控面板人讨论触摸屏技术，解决触摸屏技术问题，发布触摸屏产品供求信息，了解触摸屏市场动态，触摸屏厂商招聘和找工作求职的第一平台。

2. 触摸屏供求商机：免费发布触摸屏相关产品：触控面板、触摸屏材料、触摸屏设备、触摸屏一体机、人机界面、大屏幕显示器、广告机、金融自助设备、薄膜开关、电子显示屏等3. 招聘/找工作求职：触摸屏厂商招聘和触摸屏行业人才找工作求职，招聘/找工作效果好！4. 触摸屏杂志：《触动中国》电子杂志聚焦触控面板行业资讯、追踪技术潮流和市场趋势。

中国触摸屏网( 51T ) 是中国首家以触控面板行业为基础的大型资讯、供求商机和论坛网站平台。

自2003年9月创立起，中国触摸屏网一直致力于提供触摸屏行业资讯与商务服务，深受触摸屏行业用户、业内企业和公司的首肯，其品牌影响力和用户满意度均位居业内第一。

中国触摸屏网凭借强大的信息资讯频道，产品展示频道，供求商机频道，触摸屏论坛频道，触摸屏一体机频道成为业界公认的全球最大的触控面板行业门户网站。

使用本文档前请您先阅读以下条款:1. 中国触摸屏网仅对原资料包“依样”打包，未做过任何改动，但不保证所提供资料或文档的完整性。

2. 请在使用前查毒(这也是您使用其它网络资源所必须注意的) 。

3. 由本站提供的资料或者文档对您的网站或计算机造成严重后果的本站概不负责。

4. 转载本站提供的资源请勿删除本说明文件。

中国触摸屏网——无“触”不在。

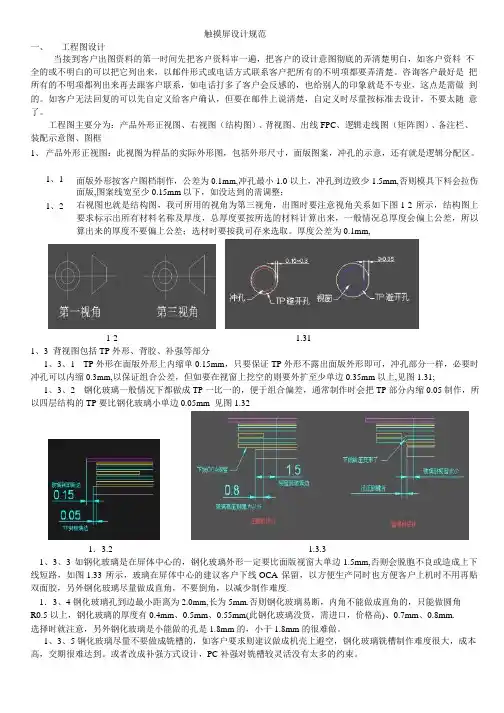

触摸屏设计规范
