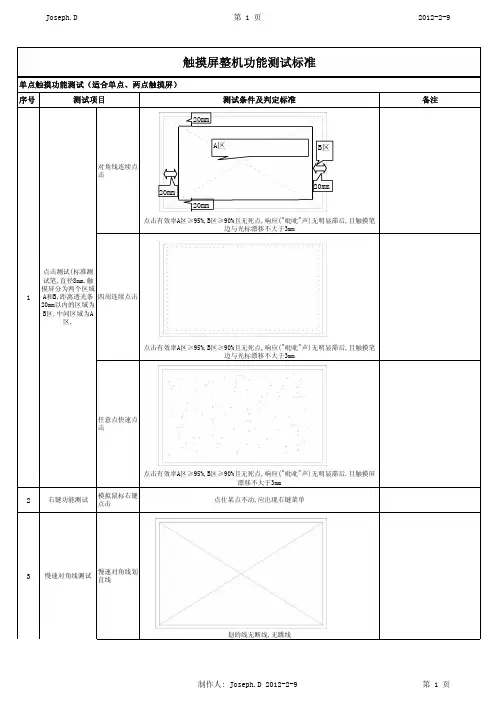

触摸屏制作和试验通用实用标准

划的线无断线,无跳线
A区
B区
20mm
20mm 20mm
20mm
鼠标指针跟随反应速度要快,不断做抬笔、落笔的快速写字动作，无断线、跳线，
10mm 10mm 10mm 10mm A区B区
100mm 100mm 100mm
100mm
两点同时连续
点击2
两点正常速度
螺旋状划线3
两点书写
A区必须保证两点不断线，B区必须保证单点不断线，两笔同时画线划的曲线要平
滑，断线机率和跳线机率不得大于10%如出现跳线和断线现象，必须要能重现才可判定为不良
两笔同时书写1、2、3、4、5数字，断线机率和跳线机率不得大于10%
如出现跳线和断线现象，必须要
能重现才可判定为不良
点击测试(标准测
试笔,直径8mm.触
摸屏分为两个区域
A和B,距离透光条
100mm以内的区域
为B区,中间区域为
A区.1
点击有效率A区≥95%,B区≥90%且无死点,响应("吡吡"声)无明显滞后,且触摸笔边与光标的漂移不得大于3mm
如出现跳线现象，必须要能重现才可判定为不良
批准： 日期：2012年2月8日。

触摸屏检验作业指导书1、目的为确保本公司IQC检验员对触摸屏来料有明确的检验依据及判断基准，而制定本标准。

2、范围适用于本司所有外购触摸屏的来料检验。

3.职责3.1本标准由质量部IQC组制定，经部门主管/经理核准后交文控发行。

3.2所制定之规格及标准如有修改时，须经原制订部门同意后方可修改。

3.3所有触摸屏经供应商送于来司，IQC均需按此标准检验。

4、抽样水准4.1所有物料均按照GB/T 2828.1-2003 逐步检验抽样计划进行抽样检验。

4.2判定标准：AQL取值AQL:CR=0 MA=0.4 MI=1.04.3 当一个产品含有两个或以上缺点时，以较严重之缺点为判定。

5、检测条件视力：具有正常视力 1.0---1.2视力和色感。

照度：正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准。

目测距离：眼睛距离产品30--40CM为准。

观察时间：<10秒 (每个可见平面需要3秒)。

检验时必须戴无尘手指套。

6、试验标准6.1试验目的：检测触摸屏的环境适应性及可靠性。

6.2适用范围：适用于所使用的触摸屏。

6.3环境条件：环境温度：150C -350C 环境相对湿度:45%-75%。

6.4试验仪器和设备：恒温恒湿箱、硬度测试夹具、触摸屏测试夹具、数字万用表、触摸屏手写笔、电子称、法码、按键寿命试验机、静压力测试仪6.5静压力测试6.5.1 单体静压力测试6.5.1.1试验准备外观、功能均测试合格的触摸屏单体，测试前装于专用压力架上,并将顶力器测试头换为塑胶头。

6.5.1.2试验参数和位置G ≥10Kg T = 3 S 位置：中间位。

6.5.2 成品机静压力测试6.5.2.1样本准备每5批来料均需从检验合格的触摸屏中随机抽取2PCS待做试验。

外观、功能均测试合格的成品裸机，并将顶力器测试头换为塑胶头。

6.5.2.2试验参数和位置① LCD显示区：G ≥10Kg T = 3 S 位置：中间位。

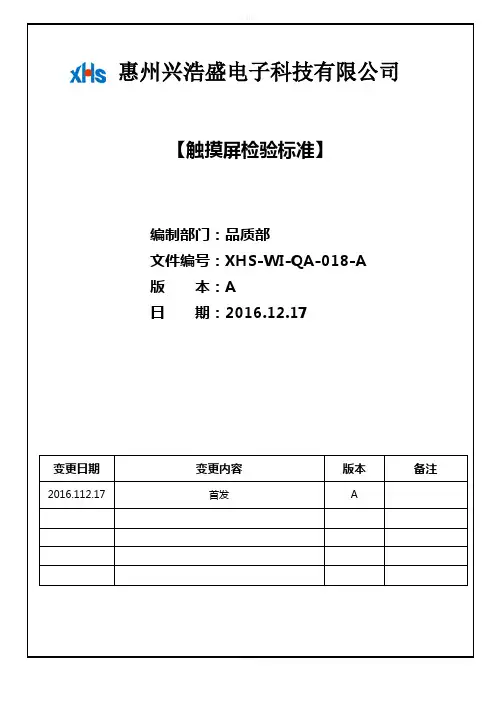

惠州兴浩盛电子科技有限公司【触摸屏检验标准】编制部门：品质部文件编号：XHS-WI-QA-018-A版本：A日期：2016.12.17变更日期变更内容版本备注2016.112.17首发A编制：刘双萍审核：程董辉核准：一：检验条件：1：光照强度：40瓦（800-1200lux）白色荧光灯。

2：员工视力：大于1.03：检验视距：30 厘米，用黑色热压纸垫底，温度：20-26℃，湿度：50-60%RH，检验时间：正反面3-5S，侧面1-3S。

检验视角：（图示）二：区域定义：（如图示）A区：视窗中心B区：除去A区以外的视窗区域三：外观和结构：A区（视窗中心1/2)油墨区摄像孔B区外观尺寸和结构参考工程图纸。

四：检测标准：1）：视窗检验注释：W：宽度，L：长度，D：直径，N：数量，E:距离检查项目检测标准判定尺寸（英寸）A区B区划伤、纤维毛W=宽度，L=长度W≤0.01，L≤3.0mm4<D≤17不聚集，忽略不计0.01<W ≤0.03mm,L ≤3.0mmD≤4N=0N≤14<D≤7N≤1N≤2，E>30mm7<D≤10.1N≤2，E>30mm N≤3，E>30mm10.1<D≤17N≤3，E>30mm N≤4，E>30mm0.03<W ≤0.05mm,L ≤3.0mmD≤4N=0N≤14<D≤7N=0N≤2，E>30mm7<D≤10.1N≤1N≤2，E>30mm10.1<D≤17N≤2，E>30mm N≤3，E>30mmW>0.05mm4<D≤10.1拒收视窗刮伤不可为亮白状，接收4条异常缺陷，超出数量拒收D≤0.05mm不聚集，忽略不计玻璃角落崩角功能片崩边崩角可依据产品实际情况，如不影响产品功能，无破坏到线路可放行接受2：视窗区域按标准检验黑/白点/气泡/刮痕/纤维等异常。

3：视窗内表面不允许有手印，脏污。

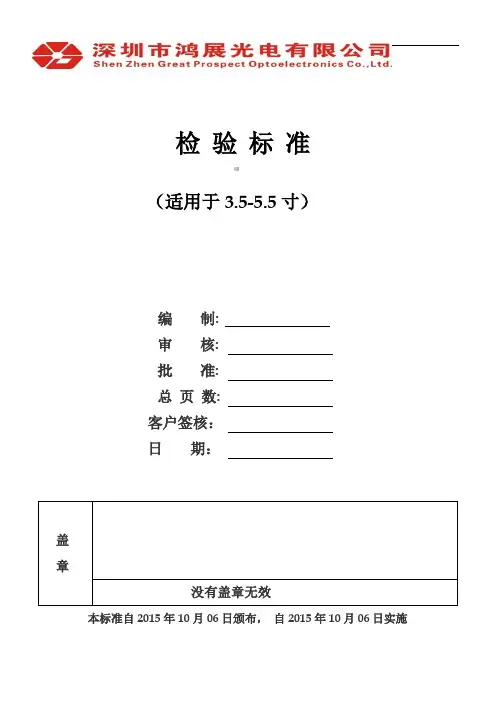

检 验标 准（适用于3.5-5.5寸）编 制:审 核: 批 准: 总 页 数:客户签核： 日 期：盖 章没有盖章无效本标准自2015年10月06日颁布， 自2015年10月06日实施1.0 目的为了最大程度的满足客户需求，特制定本产品（TOUCH PANEL）的出货检验标准。

2.0适用范围本标准适用于电容式触摸屏成品检验。

3.0 检验依据3.1 本规范3.2 客户要求事项3.3 设计图纸3.4 样本认可书3.5 限度样品3.6 AQL：MIL-STD-105E ⅡCR:0 MAJ:0.40 MIN:1.04.0检验环境4.1 照度: 850±150 LUX日光灯4.2 温度: 23±2℃(常温)4.3 湿度: 50 ± 10% RH4.4 洁净度：10000级5.0检验方法及条件:5.1在规定的检验环境中进行检验.5.2检验人员眼睛视力在0.8及以上健康成人,检测时眼睛距TP 25cm～30cm,并且在产品下方加以黑色的纸板作为衬托背影,每片产品外观检验时间不超过5～10秒钟.5.3检验时必须戴无尘手指套.5.4检验视角：反射光6.0定义:6.1点线缺陷（凹凸点、气泡、污点、划伤、毛发）若缺陷长为宽的2.5倍以上,则视为划痕和线状缺陷,点大小D计算: (X+Y)/2=点大小。

7.0产品区域划分：8.0 3.5-5.5寸外观检验标准:N O 检验项目检验标准备注长宽允许个数1划伤(Minor)/W＜0.03mm不计两条划伤线距离＞20mm（指无感划伤）A区可接受划伤1条，B区可接受2条，检验按照此标准。

L＜3mm0.03mm＜W≤0.05mm≦2/0.05mm＜W不接收2点状异物D=(X+Y)/2(Minor)D＜0.10mm不计点与点距离＞20mmA区可接受1个，B区可接受2个，检验按照此标准。

0.10mm≤D≤0.20mm≤3D＞0.20mm不接收3气泡0.05mm≤D≤0.15mm允许2个A区可接受气泡1个，B区可接受气泡2个，检验按照此标准。

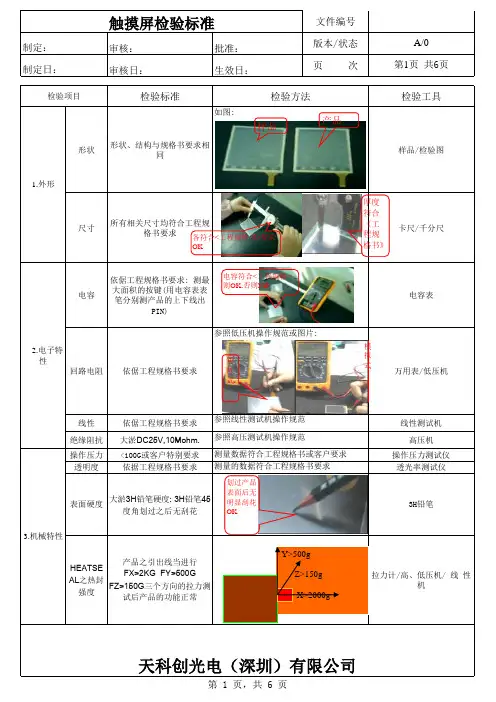

检验标准检验工具形状形状、结构与规格书要求相同样品/检验图尺寸所有相关尺寸均符合工程规格书要求卡尺/千分尺电容依倨工程规格书要求: 测最大面积的按键(用电容表表笔分别测产品的上下线出PIN)电容表回路电阻依倨工程规格书要求万用表/低压机线性依倨工程规格书要求线性测试机绝缘阻抗大淤DC25V,10Mohm.高压机操作压力<100G或客户特别要求操作压力测试仪透明度依据工程规格书要求透光率测试仪表面硬度大淤3H 铅笔硬度: 3H 铅笔45度角划过之后无刮花3H铅笔HEATSEAL 之热封强度产品之引出线当进行FX>2KG FY>500GFZ>150G 三个方向的拉力测试后产品的功能正常拉力计/高、低压机/ 线 性机检验方法如图:测量的数据符合工程规格书要求参照低压机操作规范或图片:参照线性测试机操作规范参照高压测试机操作规范测量数据符合工程规格书或客户要求1.外形　2.电子特性3.机械特性天科创光电（深圳）有限公司检验项目划过产品表面后无明显刮花OKY>500g Z>150g X>2000g各符合<工程规格书>要求OK厚度符合《工程规格书》矩阵式模拟式样品产品电容符合<工程规格>则OK,否则NG检验标准检验工具W＜0.03mm: 如果 L ＜5mm刮痕可以忽略目测/检验规0.03mm ≤W ≤0.05mm 目测/检验规W>0.05mm目测/检验规D<0.1mm: 忽略不计可通过(密集不可)目测/检验规D ≤0.1mm: 如果其与另一粒状杂物间的距离>10mm ，则忽略。

如果其与另一杂物间的距离<10mm ，只允许有两个存在。

目测/检验规0.1mm ≤D ≤0.15mm ，只允许有一个存在。

目测/检验规D>0.15 NG目测/检验规W<0.025mm ：不计可忽略。

目测/检验规0.025mm<W<0.035mm: 如果 L<2mm 且与另一杂物的距离>10mm ，则可忽略。

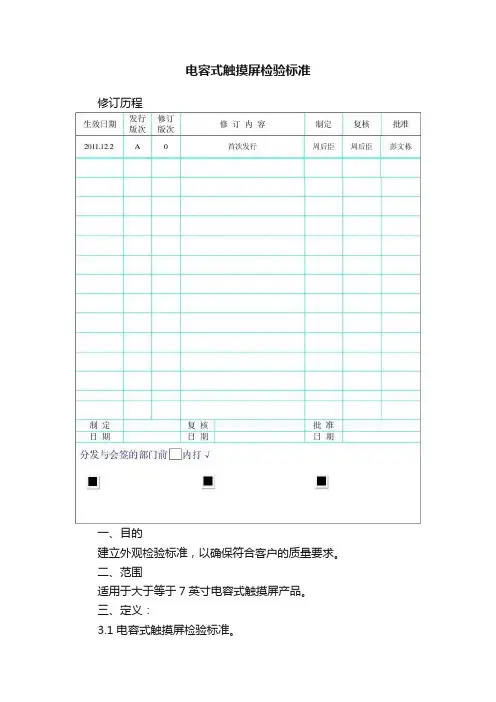

电容式触摸屏检验标准修订历程一、目的建立外观检验标准，以确保符合客户的质量要求。

二、范围适用于大于等于7英寸电容式触摸屏产品。

三、定义：3.1 电容式触摸屏检验标准。

四、职责权限：4.1适用于品质部和生产部产品检验品质控制。

五、内容5.1检查设备：5.1.1灯箱5.1.2 离子风扇5.1.3检验工具：带刻度放大镜、菲林尺、数显卡尺、测试冶具。

5.1.4使用溶剂：酒精/石油醚5.2抽样方式5.2.1外观检验：抽样标准: MIL-STD-105E LEVEL ⅡAQL ：0.655.2.2 功能测试：抽样标准:MIL-STD-105E LEVEL ⅡAQL ：0.255.3检验环境5.3.1 检验环境：20~25℃，检视距离：30cm±2cm。

5.3.2 检视角度，垂直旋转角度：+/- 30°，从上往下；水平旋转角度：+/- 30°，从左往右。

5.3.3 检视照度：500~700Lux。

5.3.4 背景颜色：黑色。

5.3.5 检查时间正面：最多8 秒。

側面: 每邊 5 sec.5.4 检验项目5.4.1 外观检验区域划分：A 区缺陷类型 B 区缺陷类型 C 区缺陷类型5.4.2线状缺陷（刮伤、毛屑）、点状不良（白点、黑点、尘埃粒子、气泡、）针孔、破损、裂边/崩角5.4.3 检验内容D = (A + B) / 2允收：装机后在开机状态下不明显。

七．功能性测试7.1.无触摸拒收。

九．注意事项：1.作业时避免从FPC处拿起触摸屏，以免造成断裂。

2.作业及包装是不能将产品重叠。

3.请勿将电容式触摸屏本身或FPC 的固件具有传导性，避免与金属物质直接接触.4.请勿折弯或强力拉扯FPC，避免造成折伤.。

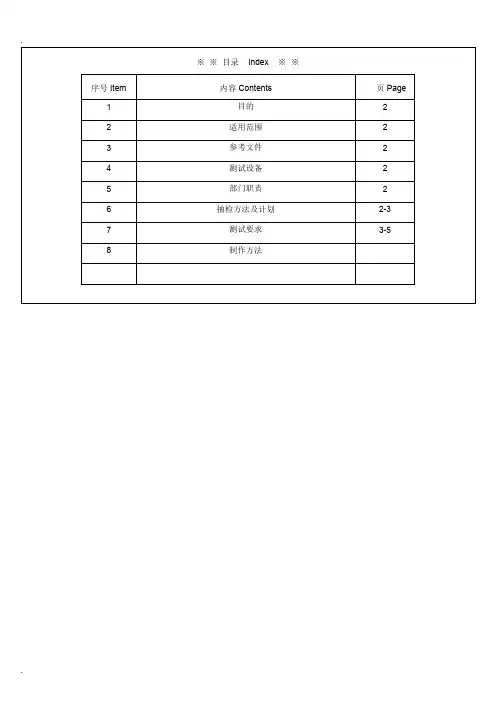

※※目录 Index ※※序号 Item 内容 Contents 页 Page1 目的 22 适用范围 23 参考文件 24 测试设备 25 部门职责 26 抽检方法及计划2-37 测试要求3-58 制作方法1 目的规范对TP厂生产的TP产品，执行必要的可靠性试验，监控工艺和品质的稳定性，及时发现品质缺陷重点改善，以满足客户和设计对产品品质的要求。

2 适用范围3 参考文件3.1 国际电工委员会IEC60068-2环境试验及中华人民共和国国家标准GB/T2423《电工电子产品环境试验》系列标准；3.2 本公司产品设计规范及客户对产品的规格要求等相关文件；3.3 客户有特殊试验或测试要求时，先选用客户测试标准，但如客户标准严酷等级低于此标准，则依此标准执行。

4 测试设备试验设备：高温试验箱、低温试验箱、冷热冲击箱、恒温恒湿箱、跌落试验机、振动试验机、表面静压试验机、打点机、划线机、铅笔硬度计等。

6 抽检方法及计划6.1 抽检对象:TP生产车间生产计划内，以工艺生产或出货的TP产品。

6.2 抽检计划:6.1.1 样品阶段：6.1.1.1 每款型号必须进行7.1必行试验项目的测试（不包括包装震动试验项目）以及7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；6.1.1.2 每款每次抽样数量：44PCS（不包括相关工程师特殊要求的测试项目数量）；6.1.2 试产阶段：6.1.2.1 每款型号必须进行7.1必行试验项目的测试（不包括包装震动试验项目）以及7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；6.1.2.2 每款抽样数量：44PCS（不包括相关工程师特殊要求的测试项目数量）；6.1.3 量产阶段：6.1.3.1 每款型号首次量产批次的产品必须进行7.1必行试验项目的测试。

测试后，高温保存（120H）、低温保存（120H）、高温高湿保存（120H）的产品若为良品，可继续7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；若产品所用材料与其它已测试过的产品相同（不论型号），就不必安排每个产品型号都做7.1必行试验项目中的打点试验、表面硬度试验，只需要每周安排一次即可（需要出货的产品必须进行7.1必行试验项目中的包装震动试验)；6.1.3.2 持续例行抽检本型号的其它批次的产品只需进行7.1必行试验项目中的高温保存(120H)、低温保存(120H)、高温高湿保存(120H)、冷热冲击试验。

触摸屏盖板玻璃通用检验规范简介在触摸屏研发和生产过程中，设备生产各阶段需要进行玻璃检验，以确保从原材料到成品的一致性和质量。

触摸屏的玻璃检验规范是检验员按照一定的检验规则对玻璃片的缺陷进行检测和判定的指南。

本文档针对触摸屏盖板玻璃的通用检验规范进行详细介绍。

玻璃检验标准检验标准定义玻璃检验标准是规定玻璃缺陷种类、数量、大小、位置、判定标准等检验指引。

检验标准是玻璃质量控制的基础，也是检验员对玻璃缺陷进行判定的依据。

常用检验标准经过多年实践和技术改良，现在较为通用的玻璃检验标准有以下三种：1.AQL标准：AQL全称为Acceptance Quality Limit，即接收质量限制。

该标准是由美国军方在二战期间制定的，现在已成为全球通用的检验标准。

2.ISO标准：国际标准化组织出版的ISO3664《透明玻璃-视觉评价》以及ISO9211《玻璃深度漏光度的测量》等标准均被广泛应用于玻璃质量检验。

3.KPC标准：韩国优秀商品质量标准的缩写，是韩国电子产品制造厂商自主制定的标准。

KPC标准相对于AQL标准要求更高，是目前较严格的玻璃检验标准之一。

在实际应用中，可以根据需要灵活运用以上不同标准进行检验。

玻璃缺陷类型原材料缺陷原材料缺陷是指从供应商获得的玻璃板上的缺陷，例如气泡、石块、涂层等。

制造过程缺陷制造过程缺陷是指在制造过程中因各种原因产生的缺陷，例如生产设备问题、工人操作失误等。

运输和包装缺陷运输和包装缺陷是指在物流运输或包装过程中导致的玻璃缺陷，例如玻璃碎裂、刮擦、翘曲等。

人为缺陷人为缺陷是指因人为因素导致的玻璃缺陷，例如人为硬物碰撞、人为磨损等。

功能性缺陷功能性缺陷是指因设计、制造工艺或组件互动问题导致的玻璃缺陷，例如过度反光、触觉无反馈等。

玻璃缺陷判定标准各类检验标准都对玻璃缺陷有详细的判定标准。

以AQL标准为例，其缺陷判定标准如下：•严重缺陷：缺陷直径≥2mm，位置为中心区域，或缺陷直径≥5mm，位置在半径为50mm的圆形区域上。

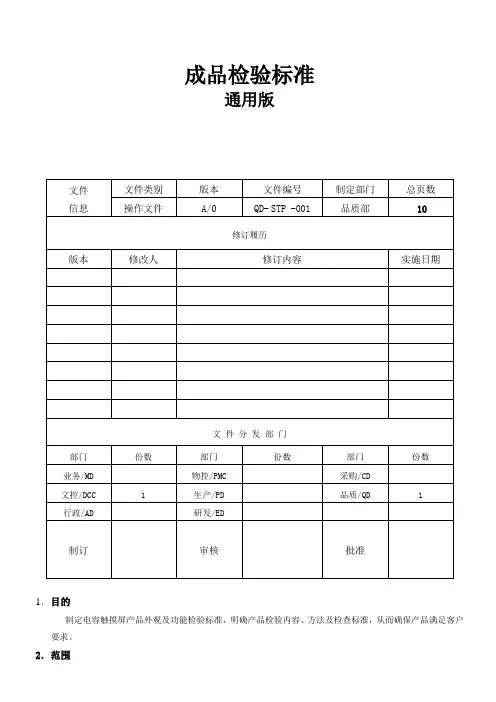

成品检验标准通用版1．目的制定电容触摸屏产品外观及功能检验标准，明确产品检验内容、方法及检查标准，从而确保产品满足客户要求。

2．范围适用于Lens+sensor电容式触摸屏。

3．定义3.1严重缺陷(CR)：能给产品的使用者带来危险，或对使用者造成伤害的缺陷；3.2 重要缺陷（MA）：影响产品功能、可靠性及装配的缺陷；3.3 轻缺陷（MI）：不影响产品功能性及可靠性的缺陷；3.4 密集：缺陷间距大于10mm。

4．职责研发部：负责产品规格和物料的确认。

品质部：负责对本标准条款的制订和修订。

其他部门：负责依照本标准对产品实施判定。

5. 引用标准及抽样方式依照《标准型抽样计划》 MIL-STD-105E的单次抽样形式进行。

6.1 设备/材料6.1.1 灯箱、离子风扇、菲林卡片、10X目视镜、菲林卡片；6.1.2 酒精、石油醚、手指套、无尘布；6.1.3 游标卡尺、千分尺、二次元、；6.1.4 拉力测试仪、透过率测试仪、膜厚仪；6.1.5 盐雾机、冷热冲击箱、高温高湿箱；6.1.6 百格刀、硬度计。

7. 外观检验7.1 外观检查条件及方法7.1.1 检验距离：35cm±5cm7.1.2 检验环境：7.1.2.1检验背景：黑色7.1.2.2照度：1000-1500 Lux7.1.2.3温度：23±3℃7.1.2.4湿度：30%~70%RH7.1.2.5洁净度：1000级7.1.2.6检验角度：反光光使用水平45度检查，反光使用垂直90度检查。

正视角或斜视45 度反光检产品对光检查7.2 区域划分：（按16方格划分）7.2.1 A区：正面可视区 (从正面检视) ，如下图A区包括整个产品的前后透明区域。

7.2.2 B区：正面 (从正面检视)，如下图整个视窗边缘位置的区域。

7.2.3 C区：油墨区。

7.3 检验项目判定标准检验项不良定义&图片缺陷位置类别标准判定缺陷分类MA MI目线状缺陷划伤/纤维ABC区＜7吋W≤0.03mm，不密集，忽略OK☆0.03mm＜W≤0.05mm, L≤2mmDS＞20mm，N≤2，OK0.05mm＜W≤0.07mm，L≤4mmDS＞20mm，N≤1，OKW＞0.07mm或L＞4mm NG7吋-15吋W≤0.03mm，不密集，忽略OK0.03mm＜W≤0.06mm, L≤5mmDS＞20mm，N≤2，OK0.06mm＜W≤0.1mm，L≤8mmDS＞20mm，N≤2，OKW＞0.1mm或L＞8mm NG15.5吋-32吋W≤0.08mm，不密集，忽略OK0.08mm＜W≤0.1mm, L≤15mmDS＞30mm，N≤3，OK0.1mm＜W≤0.15mm，L≤30mmDS＞40mm，N≤4，OKW＞0.15mm或L＞30mm NG32.5吋-55吋W≤0.1mm，不密集，忽略OK0.1mm＜W≤0.15mm, L≤50mmDS＞50mm，N≤4，OK0.15mm＜W≤0.2mm，L≤70mmDS＞30mm，N≤5，OKW＞0.2mm或L＞70mm NG＞55吋W＜0.15mm，不密集，忽略OK0.15mm≤W≤0.2mm, L≤70mmDS＞50mm，N≤7，OK0.2mm＜W≤0.25mm，L≤80mmDS＞70mm，N≤10，OKW＞0.25mm或L＞80mm NG点状ABC区＜7吋D≤0.15mm 不密集，忽略OK ☆0.15mm<D≤0.2mm，N≤2，DS＞10mm OK ☆损伤TP银线和ITO电极、影响功能NG玻璃裂纹Senso所有产品任何裂纹NG ☆印刷锯齿油墨区＜15吋靠近V.A区的锯齿突出宽度＜0.3mm OK☆靠近V.A区的锯齿突出宽度＞0.3mm NG15吋-45吋靠近V.A区的锯齿突出宽度＜0.5mm OK☆靠近V.A区的锯齿突出宽度＞0.5mm NG＞45吋靠近V.A区的锯齿突出宽度＜0.8mm OK☆靠近V.A区的锯齿突出宽度＞0.8mm NG油墨漏光/针孔油墨区＜15吋边缘区域漏光宽度≤0.2mm，且A面平光不可见，针孔D＜0.1mm，不密集，忽略OK ☆针孔：0.1＜D≤0.3mm，N≤3，DS＞20mmOK ☆边缘漏光宽度＞0.2mm，针孔D＞0.3 mm,针孔位于距离V.A区边缘2mm以内NG ☆15吋-25吋边缘区域漏光宽度≤0.3mm，且A面平光不可见，针孔D＜0.2mm，不密集，忽略OK ☆针孔：0.2＜D≤0.4mm， N≤5，DS＞30mmOK ☆边缘漏光宽度＞0.3mm，针孔D＞0.4 mm,针孔位于距离V.A区边缘3mm以内NG ☆＞25吋边缘区域漏光宽度≤0.4mm，且A面平光不可见，针孔D＜0.4mm，不密集，忽略OK ☆针孔：0.4＜D≤0.7mm， N≤8，DS＞40mmOK ☆边缘漏光宽度＞0.4mm，针孔D＞0.7mm,针孔位于距离V.A区边缘4mm以内NG ☆污迹不能擦除的手ABC区所有产品正面在黑色背景下不可见OK ☆指印、水痕、酒精印超过限度样本NG ☆视窗边缘肥油溢墨油墨区所有产品在油墨尺寸的规格标准内OK ☆油墨色差盖板有不同的颜色差异油墨区所有产品与封样不一致NG ☆字体/logoIR孔摄像孔盖板所有产品透光不均,偏暗，偏亮NG ☆透光效果不符合图纸要求NG ☆点状不良：D≤0.2mm，N≤1OK☆镜面银：同色点：D≤0.3mm，N≤1OK☆镜面银：异色点≤0.15mmOK☆镜面银：异色点≥0.15mm NG字符重影，缺损，锯齿，偏移，歪斜NG ☆丝印不良：正面可见异色亮点NG ☆字形字体与样本不一致NG☆孔上面有胶水或其他不可去除的物质NG☆变形改变原形状附件所有产品部件变形（参照图纸及客户要求）NG ☆油墨划痕油墨被尖锐物刮伤产生的透明线条油墨区所有产品1. IR孔、按键及可视区四周3mm 以外，2.产品下面不可见。

1 目的：掌握触摸屏的检测方法、检测标准，使触摸屏来料更好地符合我公司的品质要求。

2 适用范围：适用于电脑电玩厂PDA系列所用的触摸屏。

3 检验仪器：专用测试夹具、变压器、游标卡尺、万用表。

4 检验项目与技术要求：4.1 外观：4.1.1 触摸屏无破裂、刮伤、脏污。

4.1.2 触摸屏无变形、翘起，斑马纸无破损。

4.1.3 触摸屏表面无点状缺陷和线状缺陷，具体要求参见《LCM及触摸屏IQC、QA收货检验标准》文件。

4.2 结构尺寸：触摸屏的长度L=89.1±0.2mm，宽度W=69.0±0.2mm，厚度与样板相符，不影响装配。

4.3 电气性能及技术要求:4.3.1 触摸屏基本功能：点击触摸屏时，触摸屏应有和手写笔一致的响应，且触摸屏上没有明显的划痕。

4.3.2 灵敏度：在用20g的力加在手写笔笔头点击触摸屏时，触摸屏应有迅速的响应。

4.3.3 线性：用手写笔画圆、直线时，屏上显示的画面应与手写笔划过轨迹一样，位置也必须相同。

4.3.4 阻值：用万用表测量X轴电阻RX及Y轴电阻RY应在200-900Ω范围内。

5 检验方法：5.1 外观：目测法；与样板对照。

5.2 结构尺寸：用游标卡尺测量或与样板对比或试装。

5.3 电气性能：5.3.1 将触摸屏放入专用测试夹具上，并固定好，接上6V/450mA的变压器。

1.1.1 开启测试夹具的电源，笔尖定位好后，进入功能菜单栏上的计算程序，在计算程序中连续点击“1”、“2”、“3”、“4”、“5”、“6”、“7”、“8”、“9”、“1”、“2”、“3”、“X”“1”、“0”、“M+”字符后，进入硬件测试中的触摸屏测试程序。

1.1.2 在触摸屏测试程序中，分别在触摸屏的中央、四个角画上1个圆，然后以触摸屏的中心，画一个最大的“米”字，最后在菜单栏区域画2条直线，观察此过程中屏幕显示的图形是否与手写轨迹一致，位置有无偏位。

1.1.3 用万用表测量触摸屏排线第1脚与第3脚间的阻值（RX）及第2脚与第4脚间的阻值（RY）2 缺陷分类：序号检验项目缺陷内容判定1 外观触摸屏破裂、刮伤、脏污B触摸上有点状缺陷或线状缺陷，且超过要求的允许值C2 结构尺寸触摸屏的大小、厚度不符技术要求或样板要求，且影响装配B触摸屏的大小、厚度不符技术要求或样板要求，但不影响装配C3 电气性能触摸屏无功能、功能不良，功能操作后屏上有明显划痕B触摸屏灵敏度差，阻值RX或RY超出要求B触摸屏线性不良、手写偏位、跳线B3 抽样方案：检验项目抽样方案检查水平判别水平AQL值RQL值判定数组5.1，5.3 GB2828-87正常检查一次抽样方案II B=0.4C=1.55.2 GB2829-87一次抽样判别水平II II B=15 n=10，Ac=0，Re=1 C=30 n=10，Ac=1，Re=2。

划的线无断线,无跳线
A区
B区
20mm
20mm 20mm
20mm
鼠标指针跟随反应速度要快,不断做抬笔、落笔的快速写字动作，无断线、跳线，
10mm 10mm 10mm 10mm A区B区
100mm 100mm 100mm
100mm
两点同时连续
点击2
两点正常速度
螺旋状划线3
两点书写
A区必须保证两点不断线，B区必须保证单点不断线，两笔同时画线划的曲线要平
滑，断线机率和跳线机率不得大于10%如出现跳线和断线现象，必须要能重现才可判定为不良
两笔同时书写1、2、3、4、5数字，断线机率和跳线机率不得大于10%
如出现跳线和断线现象，必须要
能重现才可判定为不良
点击测试(标准测
试笔,直径8mm.触
摸屏分为两个区域
A和B,距离透光条
100mm以内的区域
为B区,中间区域为
A区.1
点击有效率A区≥95%,B区≥90%且无死点,响应("吡吡"声)无明显滞后,且触摸笔边与光标的漂移不得大于3mm
如出现跳线现象，必须要能重现才可判定为不良
批准： 日期：2012年2月8日。

觸摸屏檢驗規範匯總1.蝕刻檢驗規範2.印刷檢驗規範3.組合檢驗規範4.裁切檢驗規範5.FPC Bonding檢驗規範6.功能測試檢驗規範7.補強檢驗規範8.貼ICON 底膠檢驗規範9.QA檢驗規範10.網版檢驗規範11.來料檢驗規範印刷檢驗規範1、目的：確保生產品質,提高生產效率2、適用範圍：ITO印刷3、職責：製造部：負責生產前產品的首件及自檢的確認品管部：負責對首件、巡檢的確認復核及監督4、工具：萬用表高度測量儀菲林尺 3M810膠帶刀片橡皮擦光台目測2H 鉛筆放大鏡5、檢驗方式：（僅針對外觀檢驗部分）眼睛距離待檢產品的距離應為300~400mm，在產品的檢驗上方400~500mm處放置一盞12~20瓦的冷白色的螢光燈，產品與檢驗員視線成45度角，產品平放光臺上進行檢驗；如圖:6. 抽樣頻率：正常生產1-3片後需做首件確認；每次抽樣5片。

7、作業內容：<首件確認>(目測)7.1.投產準備事項7.1.1.根據相應機種《SOP》內容是否齊全。

7.1.2.網版以相應機種《SOP》符合。

（1）網版：印刷面右上角需有：a機種編號b版次名稱c日期d檢驗員 e網版目數。

（2）方向性：圖案是否曬反。

（3）外觀：感光膠脫落或鋸齒，感光乳膠厚度與ERP中相應機種《SOP》一致。

7.1.3.材料：以相應機種《SOP》相符（1）尺寸：是否有缺料現象。

（2）規格：材質、方阻值是否正確。

（3）外觀：刮傷或折痕，玻璃是否破裂。

7.1.4.刮刀：刮刀角度、類型以《SOP》做參照，生產與實際效果為准。

(1)外觀：是否平滑、長度適合、是否有變形及缺口。

(2)油墨：與相應機種《SOP》要求一致。

（1）烘乾條件。

參照《烘烤條件規定作業指導》。

（2）油墨的粘度符合印刷要求。

7.1.5保護膠印刷：(高度測量儀光台目測)a.厚度：高度測量儀測量保護膠厚度，以相應機種《SOP》相符。

b.附著力：乾燥後保護膠好撕且邊緣無殘膠。

c.尺寸：菲林尺測量其印刷尺寸，公差+/-0.2mm 。

P10T触摸屏检验规范1、目的：建立起触摸屏（LCD/LED panel）通用检验标准，确保产品及材料品质。

2、适用范围：本标准适用于由创智成制造触摸屏笔记本电脑检验过程。

3、定义：4、权责：QE制订并修改此QII，其余制造，品管等相关部门按此标准检验并执行，若有必要，QE当及时修正本标准。

5、引用文件：《HSD101PFW3-D00-C10 Condition Approvial Sheet for Chinachip》6、程序内容：6.1检验/测试环境:室内温度：25℃±5℃；照明条件：正常照明度（光度400~800Lux 之正下方1m 处）入射角度45°；目视条件：双眼裸视1.0 以上，无近视、远视、散光、花眼、色盲、色弱等视觉缺陷，并熟悉本检验标准；位置：整机：产品放置检验者正前面的30cm距离处,检验者于产品成45度；Panel: 产品放置检验者正前面的30cm距离处,检验者与Panel 平面成90±30度；扫描时间：10秒/次/面。

6.2抽样计划及检验流程:采用MIL-STD-105E单次抽样减量标准.AQL for Base Unit6.3名词解释和定义：6.3.1 LCD：液晶显示屏，每像素（Pixel）包含R、G、B(sub-pixel)三个点(dot) ；6.3.2 点：即dot 又称为sub-pixel，有红、绿、蓝（简称R、G、B）三种颜色，从左至右连续的R、G、B 3 个点组成一个“像素”；6.3.3 亮点：在黑色画面下任何一个点(dot/Sub-pixel) 长亮都称为一个亮点；6.3.4 暗点：在白色画面或其他非黑色画面下任何一个Sub-pixel 不发光均称为一个暗点；6.3.5 两点连续：6.3.6三点及三点以上连续(水平方向-Horizontal): 以亮点图例为例子来表述水平方向和垂直方向的三点及三点以上连续6.3.7偏色：6.3.8 扭曲、水波纹6.3.9 扩散、边界不清6.4. 外观检查：6.4.1 尺寸与规格书相符，与塑胶件实装无放不进或间隙过大等不良，表面无脏污；6.4.2 贴合屏不显示区域（黑边）标准为0.2mm-1.0mm,超出此标准均属不良6.4.3 LCD显示屏及触摸面板表面不应有腐蚀及碎裂，涂覆层应均匀，无凝结、脱落、龟裂及磨损现象；有关次要缺陷定义如下表,其余类型缺陷均判为主要缺点：项目不良现象描述缺点定义污（白/黑）点、异物圆形，直径≤0.15mm,不计0.15mm<直径≤0.3mm,数量≤4个MIN 线形，明显的，0.3mm≤长度≤0.7mm，宽度≤0.1mm;数量≤3个不明显的，0.3mm≤长度≤1.5mm，0.1<宽度≤0.5mm;数量≤3个MIN凹痕、气泡圆形，直径≤0.15mm ；不计0.15mm≤直径≤0.3mm; 数量≤2个MIN刮伤、擦痕有感：不允许无感：长度≤5.0mm，宽度≤0.2mm; 数量≤4个MIN6.5电性能检查LCD显示屏测试程序依次出现如下画面：全红、全绿、全蓝、全白、全灰、全黑，眼睛与LCD显示屏距离30cm，目视5sec后开始检查。

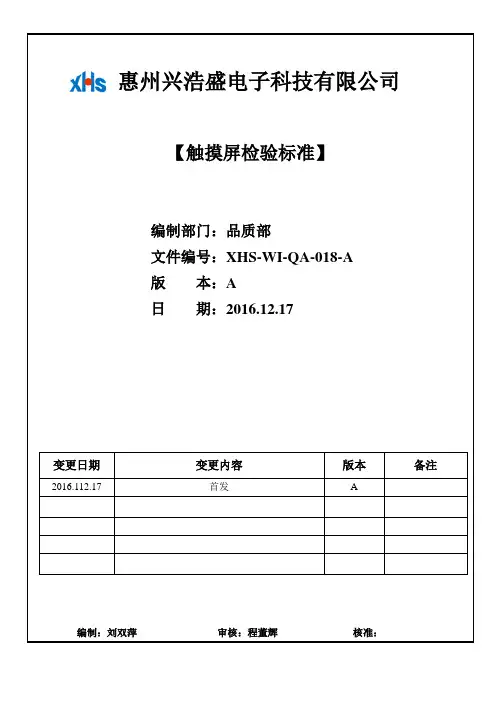

乂Hs惠州兴浩盛电子科技有限公司【触摸屏检验标准】编制部门：品质部文件编号：XHS-WI-QA-018-A版本：A日期：2016.12.17编制：刘双萍审核：程董辉核准:1光照强度：40瓦（800-1200lux）白色荧光灯。

2:员工视力：大于1.03:检验视距：30厘米，用黑色热压纸垫底，温度：20-26E，湿度：50-60%RH, 检验时间：正反面3-5S，侧面1-3S。

检验视角：（图示）二：区域定义：（如图示）A区：视窗中心B区：除去A区以外的视窗区域摄像孔A区（视窗中心1/2）B区三：外观和结构：外观尺寸和结构参考工程图纸。

四：检测标准：1）：视窗检验注释：W:宽度，L:长度，D:直径，N:数量，E:距离检查项目划伤、纤维毛W=宽度，L=长度检测标准判定尺寸（英寸）A区B区W 0.01，L @Omm 4<D<17 不聚集，忽略不计0.01<W < 003mm,L ^3.0mmD ^4N=0 N <4<D<7 N <1 N <，E>30mm7VD K10.1 N <2，E>30mm N <3，E>30mm10.1 v*17 N <3，E>30mm N <4，E>30mm0.03 <W < 0.05mm,L ^B.0mmD ^4N=0 N <4<D<7 N=0 N <，E>30mm7<D<10.1 N <1 N <，E>30mm10.1 v*17 N <2，E>30mm N <3，E>30mmW>0.05mm 4<D<10.1 拒收视窗刮伤不可为亮白状，接收4条异常缺陷，超岀数量拒收杂质/黑&白点D< 005mm 不聚集，忽略不计0.05 mm<<0 .1mmD <4 N <1 N <2 ,，E>30mm4<D<7 N <1 N <3，E>30mm7<D<10.1 N <2，E>30mm 不聚集，忽略不计10.1 <D< 17 N <3，E>30mm 不聚集，忽略不计0.1 mm<<0 .15mmD <4 N=0 N <4<D<7 N <1 N <，E>30mm7<D<10.1 N <1 N <3，E>30mm10.1 <D< 17 N <2，E>30mm N <4，E>30mm0.15mm <D< 0.25mmD <4 N=0 N <4<D<7 N=0 N <7<D<10.1 N=0 N <，E>30mm10.1 <D< 17 N <1 N <3，E>30mm0.25mm <D< 0.3mmD <4 N=0 N=04<D<7 N=0 N=02）:功能片崩边，崩角检验标准:3）面板，油墨印刷检验检测标准1.参考工程规格书量测面板长，宽，厚尺寸。
