机械设计课程设计二级减速器模板

机械设计课程设计两级展开式圆柱齿轮减速器-目录课程设计书2二设计要求2三设计步骤21. 传动装置总体设计方案32. 电动机的选择43. 确定传动装置的总传动比和分配传动比54. 计算传动装置的运动和动力参数55. 设计V 带和带轮66. 齿轮的设计87. 滚动轴承和传动轴的设计198. 键联接设计269. 箱体结构的设计2710. 润滑密封设计3011.联轴器设计30四设计小结31五参考资料32机械设计课程设计两级展开式圆柱齿轮减速器一. 课程设计书设计课题:设计一用于带式运输机上的两级展开式圆柱齿轮减速器•运输机连续单向运转，载荷变化不大，空载起动，卷筒效率为0.96(包括其支承轴承效率的损失)，减速器小批量生产，使用期限8年(300天/年)，两班制工作，运输容许速度误差为5%,车间有三相交流，电压380/220V表二. 设计要求1•减速器装配图一张(A1) o2. CAD绘制轴、齿轮零件图各一张(A3)3. 设计说明书一份。

三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择机械设计课程设计两级展开式圆柱齿轮减速器机械设计课程设计两级展开式圆柱齿轮减速器3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计V 带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计1. 传动装置总体设计方案:1. 组成：传动装置由电机、减速器、工作机组成。

2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。

3. 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级。

其传动方案如下：图一:（传动装置总体设计图）初步确定传动系统总体方案如:传动装置总体设计图所示。

选择V带传动和二级圆柱斜齿轮减速器（展开式）。

传动装置的总效率=0.96 X Q.983X Q.952 X0.97 X0.96 = 0.759 ; 1为V带的效率,n2为轴承的效率,3为第一对齿轮的效率，4为联轴器的效率,5为卷筒轴滑动轴承的效率（因是薄壁防护罩，采用开式效率计算2.电动机的选择电动机所需工作功率为：P = P、/ n = 1900 X1.3/1000 3.25kW,执行机构的曲柄转速为n = =82.76r/mi n ,I经查表按推荐的传动比合理范围，V带传动的传动比「=2〜4 ,I ）。

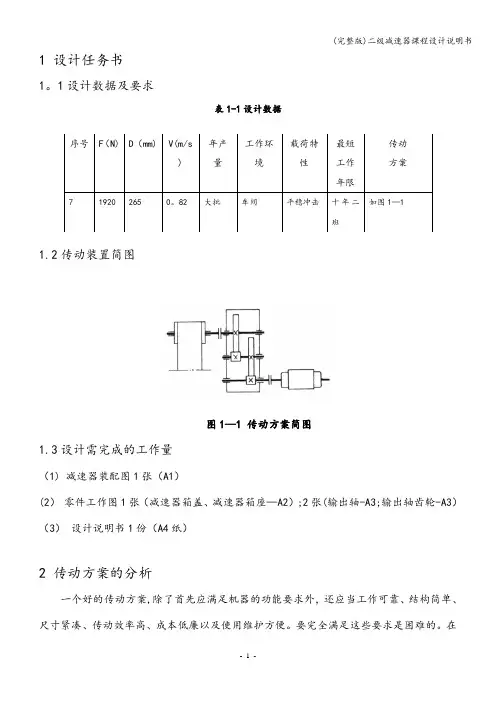

1 设计任务书1。

1设计数据及要求表1-1设计数据1.2传动装置简图图1—1 传动方案简图1.3设计需完成的工作量（1) 减速器装配图1张（A1）(2） 零件工作图1张（减速器箱盖、减速器箱座—A2）;2张(输出轴-A3;输出轴齿轮-A3） （3） 设计说明书1份（A4纸）2 传动方案的分析一个好的传动方案,除了首先应满足机器的功能要求外，还应当工作可靠、结构简单、尺寸紧凑、传动效率高、成本低廉以及使用维护方便。

要完全满足这些要求是困难的。

在拟定传动方案和对多种方案进行比较时，应根据机器的具体情况综合考虑，选择能保证主要要求的较合理的传动方案。

现以《课程设计》P3的图2-1所示带式输送机的四种传动方案为例进行分析。

方案a 制造成本低，但宽度尺寸大，带的寿命短，而且不宜在恶劣环境中工作。

方案b 结构紧凑，环境适应性好，但传动效率低,不适于连续长期工作,且制造成本高.方案c 工作可靠、传动效率高、维护方便、环境适应性好，但宽度较大。

方案d 具有方案c 的优点，而且尺寸较小，但制造成本较高。

上诉四种方案各有特点，应当根据带式输送机具体工作条件和要求选定。

若该设备是在一般环境中连续工作，对结构尺寸也无特别要求，则方案c a 、均为可选方案。

对于方案c 若将电动机布置在减速器另一侧，其宽度尺寸得以缩小。

故选c 方案，并将其电动机布置在减速器另一侧。

3 电动机的选择3.1电动机类型和结构型式工业上一般用三相交流电动机，无特殊要求一般选用三相交流异步电动机.最常用的电动机是Y 系列笼型三相异步交流电动机。

其效率高、工作可靠、结构简单、维护方便、价格低,适用于不易燃、不易爆，无腐蚀性气体和无特殊要求的场合.此处根据用途选用Y 系列三相异步电动机3.2选择电动机容量3.2.1工作机所需功率w P 卷筒3轴所需功率：1000Fv P W ==100082.01920⨯=574.1 kw 卷筒轴转速：min /13.5914.326582.0100060100060r D v n w =⨯⨯⨯=⨯=π3。

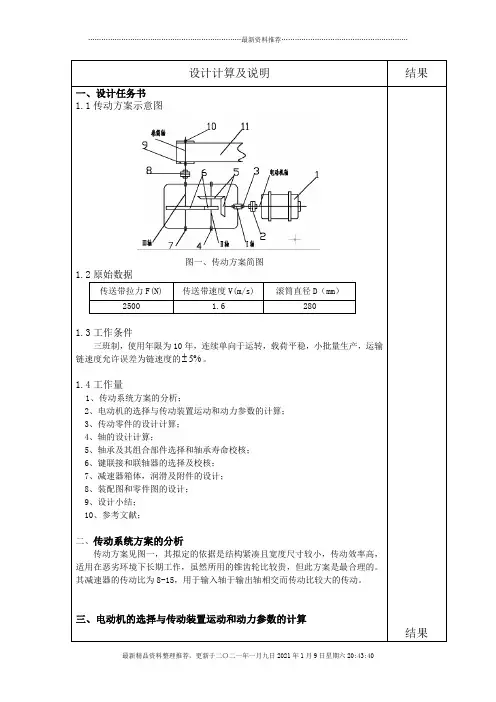

设计计算及说明结果一、设计任务书1.1传动方案示意图图一、传动方案简图1.2原始数据传送带拉力F(N) 传送带速度V(m/s) 滚筒直径D（mm）2500 1.6 2801.3工作条件三班制，使用年限为10年，连续单向于运转，载荷平稳，小批量生产，运输链速度允许误差为链速度的%5。

1.4工作量1、传动系统方案的分析；2、电动机的选择与传动装置运动和动力参数的计算；3、传动零件的设计计算；4、轴的设计计算；5、轴承及其组合部件选择和轴承寿命校核；6、键联接和联轴器的选择及校核；7、减速器箱体，润滑及附件的设计；8、装配图和零件图的设计；9、设计小结；10、参考文献；二、传动系统方案的分析传动方案见图一，其拟定的依据是结构紧凑且宽度尺寸较小，传动效率高，适用在恶劣环境下长期工作，虽然所用的锥齿轮比较贵，但此方案是最合理的。

其减速器的传动比为8-15，用于输入轴于输出轴相交而传动比较大的传动。

三、电动机的选择与传动装置运动和动力参数的计算结果a（第八版）》表15-3，取0112A =，得 设计计算及说明结果35.1996095.4112n P A d 33I I 0min ===mm 输入轴的最小直径为安装联轴器的直径12d ，为了使所选的轴直径12d 与联轴器的孔径相适应，故需同时选取联轴器型号。

联轴器的计算转矩2ca A T K T =，查《机械设计（第八版）》表14-1，由于转矩变化很小，故取 1.3A K =，则 2ca A T K T ==1.3X49.24=64012N.Mm查《机械设计课程设计》表14-4，选Lx3型弹性柱销联轴器其工称转矩为1250N.m ，而电动机轴的直径为38mm 所以联轴器的孔径不能太小。

取12d =30mm ，半联轴器长度L=82mm ，半联轴器与轴配合的毂孔长度为60mm 。

4、轴的结构设计（1）拟定轴上零件的装配方案（见图五）图五、输入轴轴上零件的装配（2）根据轴向定位的要求确定轴的各段直径和长度1） 为了满足半联轴器的轴向定位，12段轴右端需制出一轴肩，故取23段的直径mm 37d 23=。

目录机械设计课程设计任务书一、设计题目：设计一用于带式输送机传动用的二级斜齿圆柱齿轮展开式减速器给定数据及要求：设计一用于带式运输机上的展开式两级圆柱斜齿轮减速器。

工作平稳，单向运转，两班制工运输机容许速度误差为5％。

减速器小批量生产，使用期限10年。

机器每天工作16小时。

两级圆柱齿轮减速器简图1－电动机轴；2—电动机；3—带传动中间轴；4—高速轴；5—高速齿轮传动6—中间轴；7—低速齿轮传动；8—低速轴；9—工作机；二、应完成的工作：1.减速器装配图1张（A1图纸）；2.零件工作图1—2张（从动轴、齿轮等）；3.设计说明书1份。

1绪论1.1选题的目的和意义减速器的类别、品种、型式很多，目前已制定为行（国）标的减速器有40余种。

减速器的类别是根据所采用的齿轮齿形、齿廓曲线划分；减速器的品种是根据使用的需要而设计的不同结构的减速器；减速器的型式是在基本结构的基础上根据齿面硬度、传动级数、出轴型式、装配型式、安装型式、联接型式等因素而设计的不同特性的减速器。

与减速器联接的工作机载荷状态比较复杂，对减速器的影响很大，是减速器选用及计算的重要因素，减速器的载荷状态即工作机（从动机）的载荷状态，通常分为三类：①—均匀载荷;②—中等冲击载荷;③—强冲击载荷。

减速器是指原动机与工作机之间独立封闭式传动装置，用来降低转速并相应地增大转矩。

此外，在某些场合，也有用作增速的装置，并称为增速器。

我们通过对减速器的研究与设计，我们能在另一个角度了解减速器的结构、功能、用途和使用原理等，同时，我们也能将我们所学的知识应用于实践中。

在设计的过程中，我们能正确的理解所学的知识，而我们选择减速器，也是因为对我们机械专业的学生来说，这是一个很典型的例子，能从中学到很多知识。

2确定传动方案①根据工作要求和工作环境，选择展开式二级圆柱斜齿轮减速器传动方案。

此方案工作可靠、传递效率高、使用维护方便、环境适用性好，但齿轮相对轴承的位置不对称，因此轴应具有较大刚度。
