二级减速器设计说明书

1 设计任务书1.1设计数据及要求表1-1设计数据序号 F(N) D(mm) V(m/s) 年产量 工作环境 载荷特性最短工作年限传动 方案719202650.82大批车间平稳冲击十年二班如图1-11.2传动装置简图图1-1 传动方案简图1.3设计需完成的工作量（1） 减速器装配图1张(A1)（2） 零件工作图1张（减速器箱盖、减速器箱座-A2）；2张（输出轴-A3；输出轴齿轮-A3） （3） 设计说明书1份（A4纸）2 传动方案的分析一个好的传动方案，除了首先应满足机器的功能要求外，还应当工作可靠、结构简单、尺寸紧凑、传动效率高、成本低廉以及使用维护方便。

要完全满足这些要求是困难的。

在拟定传动方案和对多种方案进行比较时，应根据机器的具体情况综合考虑，选择能保证主要要求的较合理的传动方案。

现以《课程设计》P3的图2-1所示带式输送机的四种传动方案为例进行分析。

方案a 制造成本低，但宽度尺寸大，带的寿命短，而且不宜在恶劣环境中工作。

方案b 结构紧凑，环境适应性好，但传动效率低，不适于连续长期工作，且制造成本高。

方案c 工作可靠、传动效率高、维护方便、环境适应性好，但宽度较大。

方案d 具有方案c 的优点，而且尺寸较小，但制造成本较高。

上诉四种方案各有特点，应当根据带式输送机具体工作条件和要求选定。

若该设备是在一般环境中连续工作，对结构尺寸也无特别要求，则方案c a 、均为可选方案。

对于方案c 若将电动机布置在减速器另一侧，其宽度尺寸得以缩小。

故选c 方案，并将其电动机布置在减速器另一侧。

3 电动机的选择3.1电动机类型和结构型式工业上一般用三相交流电动机，无特殊要求一般选用三相交流异步电动机。

最常用的电动机是Y 系列笼型三相异步交流电动机。

其效率高、工作可靠、结构简单、维护方便、价格低，适用于不易燃、不易爆，无腐蚀性气体和无特殊要求的场合。

此处根据用途选用Y 系列三相异步电动机3.2选择电动机容量3.2.1工作机所需功率w P 卷筒3轴所需功率：1000Fv P W ==100082.01920⨯=574.1 kw 卷筒轴转速：min /13.5914.326582.0100060100060r D v n w =⨯⨯⨯=⨯=π3.2.2电动机的输出功率d P考虑传动装置的功率耗损，电动机输出功率为ηwd P P =传动装置的总效率：4332221ηηηηη⋅⋅⋅= 滚筒效率滚动轴承效率齿轮传动效率联轴器效率--------4321ηηηη 取 96.099.097.099.04321====ηηηη所以86.096.099.097.099.0322=⨯⨯⨯=η 所以83.186.0574.1===ηwd P P kw 3.2.3确定电动机额定功率ed P根据计算出的功率d P 可选定电动机的额定功率ed P 。

二级减速器课程设计说明书一、设计任务设计一个用于特定工作条件的二级减速器，给定的输入功率、转速和输出转速要求，以及工作环境和使用寿命等限制条件。

二、传动方案的拟定经过对各种传动形式的比较和分析，最终选择了展开式二级圆柱齿轮减速器。

这种方案结构简单，尺寸紧凑，能够满足设计要求。

三、电动机的选择1、计算工作机所需功率根据给定的工作条件和任务要求，计算出工作机所需的功率。

2、确定电动机的类型和型号综合考虑功率、转速、工作环境等因素，选择合适的电动机类型和型号。

四、传动比的计算1、总传动比的计算根据电动机的转速和工作机的转速要求，计算出总传动比。

2、各级传动比的分配合理分配各级传动比，以保证减速器的结构紧凑和传动性能良好。

五、齿轮的设计计算1、高速级齿轮的设计计算根据传动比、功率、转速等参数，进行高速级齿轮的模数、齿数、齿宽等参数的设计计算。

2、低速级齿轮的设计计算同理，完成低速级齿轮的相关设计计算。

六、轴的设计计算1、高速轴的设计计算考虑扭矩、弯矩等因素，确定高速轴的直径、长度、轴肩尺寸等。

2、中间轴的设计计算进行中间轴的结构设计和强度校核。

3、低速轴的设计计算完成低速轴的设计计算，确保其能够承受工作中的载荷。

七、滚动轴承的选择与计算根据轴的受力情况和转速，选择合适的滚动轴承，并进行寿命计算。

八、键的选择与校核对连接齿轮和轴的键进行选择和强度校核，以确保连接的可靠性。

九、箱体结构的设计考虑减速器的安装、润滑、密封等要求，设计合理的箱体结构。

包括箱体的壁厚、加强筋、油标、放油螺塞等的设计。

十、润滑与密封1、润滑方式的选择根据齿轮和轴承的转速、载荷等因素，选择合适的润滑方式。

2、密封方式的选择为防止润滑油泄漏和外界灰尘进入，选择合适的密封方式。

十一、设计总结通过本次二级减速器的课程设计，对机械传动系统的设计过程有了更深入的理解和掌握。

在设计过程中，充分考虑了各种因素对减速器性能的影响，通过计算和校核确保了设计的合理性和可靠性。

二级减速器课程设计说明书一、引言二级减速器是一种用于降低机械设备速度和提高输出转矩的重要装置。

本课程设计说明书旨在介绍二级减速器的设计原理、结构和工作原理，并提供详细的步骤和指导，帮助学生完成二级减速器的课程设计。

二、设计背景在工程设计中，常常需要将高速运动的电机转速降低，同时增加输出扭矩以满足特定的工作需求。

二级减速器作为一种常用的传动装置，可以有效地实现这一目标。

由于二级减速器的设计和制造需要综合考虑多个因素，包括负载要求、轴承和齿轮的选择等，因此，本课程设计旨在增强学生对二级减速器设计的理解和应用。

三、设计目标本课程设计的目标是设计一台满足以下要求的二级减速器：1. 输入转速：500 rpm2. 输出转速：50 rpm3. 额定输出扭矩：1000 Nm4. 功率损失小于5%5. 整机尺寸紧凑，便于安装和维护四、设计过程1. 步骤一：确定输入和输出参数在设计二级减速器之前，首先需要明确输入和输出的转速和扭矩要求。

根据设计目标，确定输入转速为500 rpm，输出转速为50 rpm，额定输出扭矩为1000 Nm。

2. 步骤二：选择传动比根据输入和输出参数，计算所需的传动比。

传动比可以通过输出转速除以输入转速来计算。

在本案例中，传动比为50/500=0.1。

3. 步骤三：选择齿轮参数根据传动比，选择合适的齿轮组合。

需要考虑齿轮的模数、齿数、齿轮材料等因素。

同时，还需进行齿轮强度和齿面接触疲劳寿命的校核，确保设计的齿轮组合符合强度和寿命要求。

4. 步骤四：结构设计根据齿轮的选择，进行减速器结构的设计。

需要确定减速器的轴承类型、轴承尺寸、轴承布局等。

同时，还需进行结构强度校核，确保减速器在工作状态下能够承受额定扭矩和载荷。

5. 步骤五：优化设计对设计结果进行优化，考虑减速器整机的尺寸、重量和功率损失。

优化设计可以通过修改齿轮组合、调整传动比等方式来实现。

最终的设计结果应满足课程设计的要求，并在实际应用中具有较好的性能和可靠性。

目录一、传动方案拟定∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1二、电动机的选择∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11、电动机类型和结构型式的选择∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12、确定电动机的功率∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙13、确定电动机转速∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2三、运动参数及动力参数计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙21、总传动比∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙22、减速器传动比∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙23、计算各轴转速∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙24、计算各轴的功率∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙25.计算各转轴转矩∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2四、V带传动的设计计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3五、斜齿圆柱齿轮传动的设计计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4（一）高速级齿轮传动设计计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4（二）低速级齿轮传动设计计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8六、轴的设计计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11（一）轴Ⅰ的设计计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11（二）轴Ⅲ的设计计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12（三）轴Ⅱ的设计计算与弯扭强度校核∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙13七、滚动轴承的选择与校核∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16（一）轴Ⅰ上轴承的选择与校核∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16八、键连接的选择和校核∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙18（一）V带处的键∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙18（二）齿轮2处的键齿轮3处的键∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙18（三）齿轮4处的键联轴器上的键∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙18九、联轴器的选择∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙19十、箱体的主要结构尺寸的设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙19十一、齿轮、轴承的润滑方法及润滑材料∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙20设计小结∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙20参考文献∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙20一、传动方案拟定铸造车间型砂带式运输机的传动装置设计（1）工作条件：装置单向传送，载荷较平稳，空载启动，使用年限10年，每年按300天计算，两班制工作，输送带速度容许误差为±5%。

二级减速器设计说明书一、设计题目：二级斜齿轮减速器1．要求：拟定传动关系：由电动机、V带、减速器、联轴器、工作机构成。

2．工作条件：双班工作，有轻微振动，小批量生产，单向传动，使用6年，运输带允许误差5%。

3．知条件：运输带卷筒转速，减速箱输出轴功率马力，二、传动装置总体设计：1. 组成：传动装置由电机、减速器、工作机组成。

2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。

3. 确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。

其传动方案如下：三、选择电机1. 计算电机所需功率：查手册第3页表1-7：－带传动效率：0.96－每对轴承传动效率：0.99－圆柱齿轮的传动效率：0.96－联轴器的传动效率：0.993—卷筒的传动效率：0.96说明：－电机至工作机之间的传动装置的总效率：2确定电机转速：查指导书第7页表1：取V带传动比i=2 .5二级圆柱齿轮减速器传动比i=8 40所以电动机转速的可选范围是：符合这一范围的转速有：750、1000、1500、3000根据电动机所需功率和转速查手册第155页表12-1有4种适用的电动机型号，因此有4种传动比方案如下：方案电动机型号额定功率同步转速r/min 额定转速r/min 重量总传动比1 Y112M-2 4KW 3000 2890 45Kg 152.112 Y112M-4 4KW 1500 1440 43Kg 75.793 Y132M1-6 4KW 1000 960 73Kg 50.534 Y160M1-8 4KW 750 720 118Kg 37.89综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比，可见第3种方案比较合适，因此选用电动机型号为Y132M1-6，其主要参数如下：额定功率kW 满载转速同步转速质量 A D E F G H L AB4 960 1000 73 216 38 80 10 33 132 515 280四确定传动装置的总传动比和分配传动比：总传动比：分配传动比：取则取经计算注：为带轮传动比，为高速级传动比，为低速级传动比。

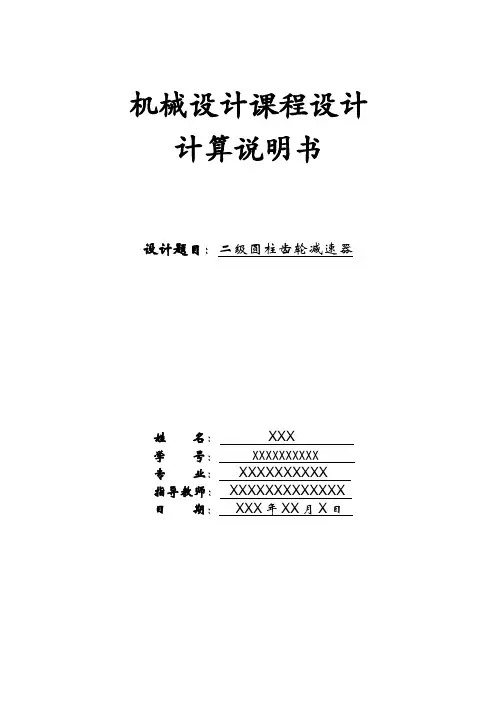

机械设计课程设计计算说明书设计题目：设计带式输送机中的传动装置专业年级：学号：学生姓名：指导教师：机械工程系完成时间年月日机械设计课程设计任务书学生姓名：学号：专业：任务起止时间：201年月日至年月日设计题目：设计带式输送机中的传动装置一、传动方案如图1所示：1—输送胶带；2—传动滚筒；3—两级圆柱齿轮减速器；4—V带传动；5—电动机图1 带式输送机减速装置方案二、原始数据表2-1滚筒直径d /mm 800 传送带运行速度v /(m/s) 1.8运输带上牵引力F /N 2200每日工作时数T /h24传动工作年限 5 单向连续平稳转动，常温空载启动三、设计任务：1.减速器装配图1张（A0图纸）2.低速轴零件图1张（A3图纸）3.低速轴齿轮零件图1张（A3图纸）4.设计说明书1份在三周内完成并通过答辩参考资料：《机械设计》《课程设计指导书》《机械设计手册》《工程力学》《机械制图》指导教师签字：F目录一、电机的选择 (1)1.1 选择电机的类型和结构形式： (1)1.2 电机容量的选择 (1)1.3 电机转速确定 (1)二、传动装置的运动和动力参数计算 (2)2.1 分配传动比及计算各轴转速 (2)2.2 传动装置的运动和动力参数计算 (2)三、V带传动设计 (4)3.1 确定计算功率 (4)3.2 选择普通V带型号 (4)3.3 确定带轮基准直径并验算带速 (4)3.4 确定V带中心距和基础长度 (4)3.5 验算小带轮包角 (5)3.6 计算V带根数Z (5)3.7 计算压轴力 (5)四、设计减速器内传动零件（直齿圆柱齿轮） (5)4.1 高速级齿轮传动设计计算 (5)4.2 低速级齿轮传动设计计算 (7)4.3 传动齿轮的主要参数 (9)五、轴的结构设计计算 (9)5.1 高速轴的计算（1轴） (9)5.2 中间轴的计算（2轴） (12)5.3 低速轴的计算（3轴） (13)六、轴的强度校核 (16)6.1 高速轴校核 (16)6.2 中间轴校核 (18)6.3 低速轴校核 (20)七、校核轴承寿命 (22)7.1 高速轴 (22)7.2 中间轴 (23)7.3 低速轴 (23)八、键连接的选择和计算 (23)九、箱体的设计 (24)十、心得体会................................................................................ 错误!未定义书签。

机械设计课程设计二级减速器设计说明书一、设计任务设计一个二级减速器，用于将电动机的高转速降低到所需的工作转速。

减速器的技术参数如下：输入轴转速：1400rpm输出轴转速：300rpm减速比：4.67工作条件：连续工作，轻载，室内使用。

二、设计说明书1.总体结构二级减速器主要由输入轴、两个中间轴、两个齿轮、输出轴和箱体等组成。

输入轴通过两个中间轴上的齿轮与输出轴上的齿轮相啮合，从而实现减速。

2.零件设计（1）齿轮设计根据减速比和转速要求，计算出齿轮的模数、齿数、压力角等参数。

选择合适的齿轮材料和热处理方式，保证齿轮的强度和使用寿命。

同时，要进行轮齿接触疲劳强度和弯曲疲劳强度的校核。

（2）轴的设计根据齿轮和轴承的类型、尺寸，计算出轴的直径和长度。

采用适当的支撑方式和轴承类型，保证轴的刚度和稳定性。

同时，要进行轴的疲劳强度校核。

（3）箱体的设计箱体是减速器的支撑和固定部件，应具有足够的强度和刚度。

根据减速器的尺寸和安装要求，设计出合适的箱体结构。

同时，要考虑到箱体的散热性能和重量等因素。

3.装配图设计根据零件设计结果，绘制出减速器的装配图。

装配图应包括所有零件的尺寸、配合关系、安装要求等详细信息。

同时，要考虑到维护和修理的方便性。

4.设计总结本设计说明书详细介绍了二级减速器的设计过程，包括总体结构、零件设计和装配图设计等部分。

整个设计过程严格遵循了机械设计的基本原理和规范，保证了减速器的性能和使用寿命。

通过本课程设计，提高了机械设计能力、工程实践能力和创新思维能力。

二级减速器设计说明书
二级减速器设计说明书
二级减速器是结合了一级减速器和二级减速器来实现较低的转速和较大的扭矩传递，广泛应用于各种电器、机械设备中。

本文将对二级减速器设计过程进行介绍，以便于更多人了解其原理及实现方式。

第一步：分析减速器的工作原理
减速器的主要作用是将较快的转速降低至较低的转速，在减速器内通过齿轮传动、摩擦轮及滑动轴等部件，能够实现得到较低的转速，同时能够较大扭矩的传递。

第二步：选择适合的齿轮形式
选择齿轮的形式是影响减速器转效的重要一环。

目前常用的有齿轮齿条、齿轮锥齿轮、洗涤及蜗轮蜗杆等，以及它们之间的组合。

合理选择齿轮形式，可以较好地实现高效率的减速比和较大扭矩的传递。

第三步：变速器保养和检测
操作人员应当定期进行检修，以保证设备可靠性和寿命，如果发现不正常情况应及时进行维护和检测。

一般常见的检测内容包括：拆洗检查、定位检查、螺栓检查、动爪检查、紧固位置检查等。

第四步：选择合适的传动油脂
传动部件与彼此之间的接触是以油脂的形式来实现的，以此来降低摩擦系数，确保滑动时能够有足够的润滑，选择合适的油脂能够有效地保护部件，并延长其使用寿命。

第五步：安装及调试
安装的时候应确保设备的完整性，检查各部件的安装是否正确，在调试时需要根据设备的使用要求进行操作，如果发现问题需及时进行处理。

以上就是关于二级减速器的设计过程及相关内容的介绍。

如果想要减速器能够得到较好的控制效果，就需要仔细针对具体的使用要求进行设计，从而保证减速器能够达到规定的技术要求。

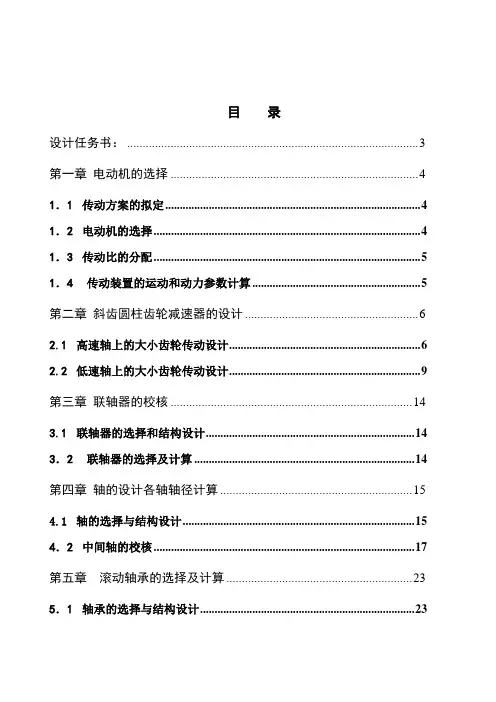

目录设计任务书： (3)第一章电动机的选择 (4)1．1传动方案的拟定 (4)1．2电动机的选择 (4)1．3传动比的分配 (5)1．4传动装置的运动和动力参数计算 (5)第二章斜齿圆柱齿轮减速器的设计 (6)2.1高速轴上的大小齿轮传动设计 (6)2.2低速轴上的大小齿轮传动设计 (9)第三章联轴器的校核 (14)3.1联轴器的选择和结构设计 (14)3．2联轴器的选择及计算 (14)第四章轴的设计各轴轴径计算 (15)4.1轴的选择与结构设计 (15)4．2中间轴的校核 (17)第五章滚动轴承的选择及计算 (23)5．1轴承的选择与结构设计 (23)5.2深沟球轴承的寿命校核 (24)第六章键联接的选择及计算 (25)6.1键的选择与结构设计 (25)6．2键的校核 (26)第七章润滑和密封方式的选择 (27)7.1齿轮润滑 (27)7．2滚动轴承的润滑 (27)第八章箱体及设计的结构设计和选择 (28)第九章减速器的附件 (29)9．1窥视孔和视孔盖 (30)9．2通气器 (30)9．3轴承盖 (30)9.4定位销 (31)9．5油面指示装置 (31)9.6放油孔和螺塞 (31)9.7起盖螺钉 (32)9.8起吊装置 (32)参考文献 (32)结束语 (33)设计任务书：1．设计题目:二级展开式斜齿圆柱齿轮减速器2．工作条件及生产条件:该减速器用于带式运输机的传动装置。

工作时有轻微振动，经常满载，空载启动，单向运转，单班制工作。

运输带允许速度差为±5%，减速器小批量生产，使用期限为5年（每年300天）。

应完成任务：1.减速器装配图一张（A0）；2．中间轴上大齿轮和中间轴零件图两张（A2）；3．设计说明书一份（8000）字。

3 .设计原始数据：卷筒直径 D/mm 300运输带速度 v(m/s) 0.63运输带所需转矩 T(N²m) 400第一章 电动机的选择1．1 传动方案的拟定为了确定传动方案，可根据已知条件计算出工作机滚筒的转速为：60/()600.63(0.3)40.11/min w n v D r ππ=⨯=⨯÷⨯= 1．2 电动机的选择(1) 电动机类型的选择：电动机的类型根据动力源和工作条件,选用Y 系列三相异步电动机。

目录第1章概述 (3)1.1 带式运输机 (3)第2章电动机的选择 (4)2.1 电动机选型和结构形式 (4)2.2 电动机功率的选择 (4)2.2.1工作机输出功率 (4)2.2.2所需电动机的功率 (4)2.2.3电动机型号的选择 (5)第3章运动和动力参数计算 (6)3.1 传动比的确定及分配 (6)3.2各轴运动和动力参数计算 (6)3.2.1各轴转速 (6)3.2.2各轴功率 (7)3.2.3各轴转矩 (7)第4章传动零件的设计计算和结构设计 (8)4.1 高速级齿轮设计计算 (8)4.1.1选定齿轮类型，精度等级，材料及齿数。
