沥青混合料离心抽提仪操作规程实用版

文件制修订记录沥青混合料中沥青含量试验（离心分离法）1.0准备工作1.1按《公路工程沥青混合料试验规程》的沥青混合料取样方法，在拌和厂从运料卡车采取沥青混合料试样，放在金属盘中适当拌和，待温度稍下降后至100℃以下时，用大烧杯取混合料试样质量1000g-1500g左右（粗粒式混合料用高限，中粒式混合料用中限，细粒式混合料用低限），准确至0.1g。

1.2如果试样是路上用钻机或切割法取得的，应用电风扇吹风使其完全干燥，置放微波炉或烘箱中适当加热后成松散状态取样，但不得用锤击以防集料破碎。

2.0试验步骤2.1 向装有试样的烧杯中注入三氯乙烯溶剂，将其浸没，浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。

（也可以直接在离心分离器中浸没）2.2将混合料及溶液倒入离心分离器，用少量溶剂将烧杯及玻璃棒上的粘附物全部洗入分离器中。

2.3称取洁净的圆环形滤纸质量，准确至0.01g。

注意滤纸不宜多次反复使用，有破损者不能使用，有石粉粘附时应用毛刷清楚干净。

2.4将滤纸垫在分离器边缘上，加盖紧固，在分离器出口处放上回收瓶，上口应注意密封，防止流出液成雾状散失。

2.5开动离心机，转速逐渐增至3000r/min，沥青溶液通过排出口注入回收瓶中，待流出停止后停机。

2.6从上盖的孔中加入新溶剂，数量大体相同，稍停3min-5min后，重复上述操作，如此数次直至流出的抽提液成清澈的淡黄色为止。

2.7卸下上盖，取下圆环形滤纸，在通风橱或室内空气中蒸发干燥，然后放入105±5℃的烘箱中干燥，称取质量，其增重部分（m2）为矿粉的一部分。

2.8将容器中的集料仔细取出，在通风橱或室内空气中蒸发后放入105±5℃烘箱中烘干（一般需4h），然后大干燥器中冷却至室温，称取集料质量（m1）。

2.9用燃烧法测定抽提液中矿粉质量步骤如下：1）将回收瓶中的抽提液倒入量筒中，准确定量至mL（Va）。

2）充分搅匀抽提液，取出10mL（Vb）放入坩埚中，在热浴上适当加热使溶液试样变成暗黑色后，置高温炉（500℃-600℃）中烧成残渣，取出坩埚冷却。

土木工程材料试验与检测20-1120型自动抽提仪操作规程
1．检查溶剂箱溶剂接通电源，取下离心器盖并放入带有滤纸的离心器盘（外沿涂硅基滑脂润滑），盖好顶盖。

2．将装有沥青混合料带有密封的多层筛固定在筛架上，筛内混合料质量不得超过3.5kg，温度不得高于80℃。

3．打开控制开关，开启冷却循环水，仪器循环水指示灯亮。

4．将工作时间旋钮置适当位置（30~40分钟）。

5．将“振动器”控制钮置于中间位置，程序执行中可根据需要调整振动强度。

6．将“水泵”、“报警”开关置于“1”位置。

7．按“开始”钮，本机开始工作，“开始”按钮指示灯亮。

8．自动停机后，取出离心器盘及装混合料的筛子进行下面试验。

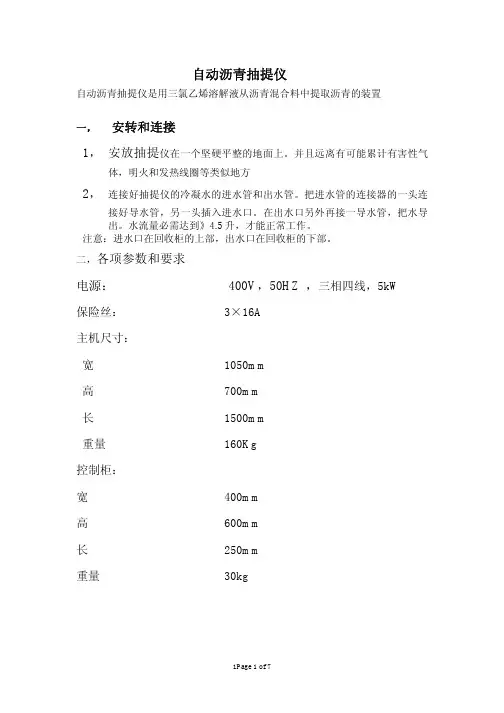

自动沥青抽提仪自动沥青抽提仪是用三氯乙烯溶解液从沥青混合料中提取沥青的装置一，安转和连接1，安放抽提仪在一个坚硬平整的地面上。

并且远离有可能累计有害性气体，明火和发热线圈等类似地方2，连接好抽提仪的冷凝水的进水管和出水管。

把进水管的连接器的一头连接好导水管，另一头插入进水口。

在出水口另外再接一导水管，把水导出。

水流量必需达到》4.5升，才能正常工作。

注意：进水口在回收柜的上部，出水口在回收柜的下部。

二，各项参数和要求电源： 400V，50HZ ，三相四线，5kW保险丝：3×16A主机尺寸：宽1050mm高 700mm长1500mm重量 160Kg控制柜：宽 400mm高 600mm长 250mm重量30kg工作环境要求：工作环境温度：20ｏC--3ｏC冷却水温度：10ｏC―-5ｏC冷却水流量：>4.5l/分如果达不到上述要求，对仪器的功能或效率会产生问题和影响。

仪器各组成部分：1，离心机，通过三相电来驱动离心机，使它高速旋转来分离矿粉和沥青，离心杯的直径为120mm，高度为200mm。

2，筛分柱，通过在控制箱上的震动旋钮开关来设置筛分密度。

三氯乙烯溶液被离心泵抽取通过喷洒嘴喷洒在筛分装置中。

3，回收箱：该装置内部有两个腔，左边用来蒸馏，右边用来存储三氯乙烯。

在蒸馏室内有一个1500W的管状主加热器，和两个1000W的辅助加热器。

如果冷却水的温度为8ｏC，仅用主加热器时（1.5kw）蒸馏的速度为10l/h。

当主加热器和两个辅助加热器（3.5kw时）一起打开时，蒸馏速度为：35l/h。

当溶解液在主加热器大约2cm时，主加热器将会被一个液面开关自动打开，当溶解液液面大约高于辅助加热器2cm时，辅助加热器自动开启。

如果溶解液降至不高于加热器5mm 加热器将自动关闭。

另外，有两个温度限制开关被装，以防止加热过度。

如果这两个液面开关误动作或在左腔中都是纯沥青，可能引起加热过度，请及时放掉沥青和设置温度。

第1篇一、目的为确保沥青检测的准确性和可靠性，本规程规定了沥青检测的基本操作步骤、注意事项及安全要求。

二、适用范围本规程适用于沥青混合料、沥青路面、沥青材料等沥青相关检测工作。

三、检测仪器与设备1. 沥青混合料马歇尔击实仪2. 沥青混合料流值仪3. 沥青混合料浸水马歇尔稳定度仪4. 沥青含量测定仪5. 粒度分析仪6. 沥青软化点测定仪7. 沥青针入度测定仪8. 温度计9. 秒表10. 电子秤四、检测步骤1. 样品准备（1）按照相关标准要求，采集沥青样品。

（2）将样品置于恒温箱中，使其达到试验温度。

2. 马歇尔击实试验（1）将恒温后的样品放入马歇尔击实仪中，按照规定进行击实。

（2）记录击实次数、试件高度、空隙率等数据。

3. 流值试验（1）将击实后的样品放入流值仪中，按照规定进行流值试验。

（2）记录流值数据。

4. 浸水马歇尔稳定度试验（1）将击实后的样品放入浸水马歇尔稳定度仪中，按照规定进行稳定度试验。

（2）记录稳定度数据。

5. 沥青含量测定（1）将沥青样品放入沥青含量测定仪中，按照规定进行测定。

（2）记录沥青含量数据。

6. 粒度分析（1）将沥青样品放入粒度分析仪中，按照规定进行粒度分析。

（2）记录粒度数据。

7. 沥青软化点测定（1）将沥青样品放入沥青软化点测定仪中，按照规定进行软化点测定。

（2）记录软化点数据。

8. 沥青针入度测定（1）将沥青样品放入沥青针入度测定仪中，按照规定进行针入度测定。

（2）记录针入度数据。

五、注意事项1. 检测过程中，应确保仪器设备处于正常工作状态。

2. 检测人员应熟悉相关标准要求，严格按照规程操作。

3. 检测过程中，应避免样品污染，确保数据准确。

4. 检测过程中，应保持室内温度恒定，防止样品温度变化。

5. 检测结束后，应将仪器设备擦拭干净，并放置于干燥通风处。

六、安全要求1. 检测过程中，应注意个人防护，佩戴防护眼镜、手套等。

2. 检测过程中，应避免与高温、高压设备接触，防止烫伤、高压伤害等。
